導 語
近日，西安交通大學研究團隊開展了一項研究，提出了一種可用于外骨骼關節的新型磁流變阻尼器，為未來外骨骼進行神經康復及運動控制的研究提供了積極的啟示。相關研究成果已發表在《IEEE Transactions on Neural Systems and Rehabilitation Engineering》。
隨著機電系統的發展，近年來下肢外骨骼輔助人體運動的應用領域越來越多，其中承重外骨骼以其便捷的優點受到青睞?？紤]到外骨骼驅動器的負載性能和便攜性，完全依賴電機制動來輔助人體步態可能是不可取的。一些研究者關注于被動式或半主動裝置來輔助人體。配備磁流變阻尼器的半主動裝置也被開發出來，為外骨骼和矯形器提供可控和有效的制動。然而，如何設計出能夠滿足高扭矩輸出和長時間運行耐久性要求的新型磁流變（MR）阻尼器仍然是一個需要解決的問題。
2、研究概述
基于功能化導電聚合物的設計，研究團隊設計了功能化聚苯胺基時序黏附水凝膠貼片。它可以實現心臟的同步機械生理監測和電耦合治療，并牢固附著在心臟表面監測心臟的機械運動和電活動。
本研究提出的磁流變阻尼器采用可變位移永磁體來調節磁場強度，如圖1所示。通過控制小型電機，可以調節永磁體在關節腔中的位置，改變關節內磁流體的狀態，實現對關節阻尼力矩的調節。與傳統線圈式磁流變阻尼器相比，本文提出的磁流變阻尼器改進了磁場強度調節的原理。具體來說，就是通過調節永磁體的位移來代替調節線圈中的電流來調節磁場強度。高磁化量的永磁體磁場強度優于線圈，提高了磁流變阻尼器的最大轉矩密度。同時，其形狀適合于接頭的裝配。其最顯著的特點是可以長時間使用而不會因線圈加熱而產生扭矩衰減。對永磁體的分段參數進行了優化，使磁場強度變化均勻，提高了線性控制精度。

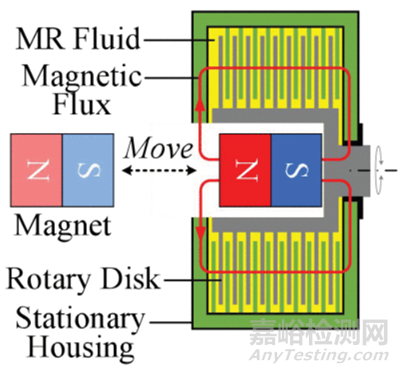

圖1：阻尼器工作原理
（圖片來自原文）
為驗證阻尼器性能，該項研究設計了相關實驗，分析了帶外骨骼和不帶外骨骼參與者的地反力（GRF），GRF代表了外骨骼載荷傳遞的影響。

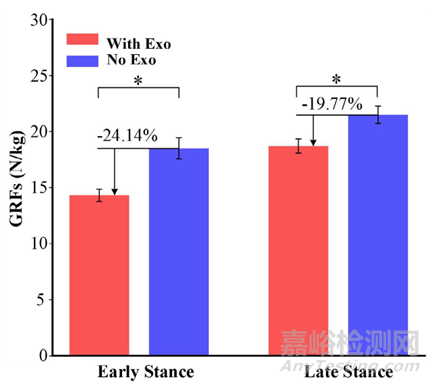

如圖2所示，是否佩戴外骨骼和載荷水平對實驗結果有一定影響。在擺動階段，由于腳沒有接觸地面，GRF沒有顯示出外骨骼設備和負載的主要影響。如圖3所示，與無外骨骼相比，有外骨骼受試者的GRF峰值顯著降低（p < 0.05）：站立前期GRF峰值降低24.14%，站立后期GRF峰值降低19.77%。對于載荷的影響，總姿態相位的峰值GRF隨著載荷量的增加而顯著增加。而在后期，0kg和5kg的GRF值之間沒有顯著差異。步態周期中站立相位持續時間的分析沒有揭示外骨骼設備和負荷水平之間的顯著性。設備和負荷對運動的影響不顯著，但在某些負荷水平上，站立時間的GRF顯著不同于其他負荷水平。例如，對于0kg和5kg載荷，GRF雖然沒有顯著差異，但明顯低于其他載荷水平的值；10kg和15kg的GRF值無顯著差異，但顯著高于其他載荷水平。

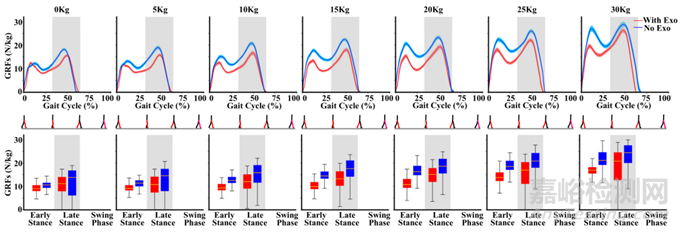

圖2：不同負荷條件下帶外骨骼和不帶外骨骼的GRF
（圖片來自原文）
圖3：不同負荷條件下帶外骨骼和不帶外骨骼的GRF
（圖片來自原文）
3、研究意義
本研究提出了一種新型磁流變阻尼器，它可以根據磁體的可變位移來調節輸出電阻轉矩。通過優化設計和實驗標定對磁流變阻尼器接頭的輸出特性進行了表征。此外，MR阻尼器安裝在被動下肢外骨骼的膝關節中。
本研究提出了一種基于步態相位識別的磁流變阻尼器實時控制方法。為了驗證磁流變阻尼器外骨骼對人體負重輔助的有效性，進行了初步的主體實驗。根據采集到的足底壓力信息，比較有無外骨骼受試者的GRF數據意義。最后，基于NLB和NFB指標，對外骨骼進行了評估，這表明了所提出的MR阻尼器的有效性。
參考文獻：Song J, Zhu A, Tu Y, et al. Magnetorheological Damper With Variable Displacement Permanent Magnet for Assisting the Transfer of Load in Lower Limb Exoskeleton [J]. IEEE Transactions on Neural Systems and Rehabilitation Engineering, 2024, 32: 43-52. DOI：10.1109/TNSRE.2023.3338969.
