近日公司做了一個注射劑項目，大家就注射劑滅菌驗證中物理確認的一些問題出現了分歧，恰巧此部分知識正處于筆者知識盲區，由此翻閱了相關法規文件并瀏覽了多個技術論壇，對熱穿透及熱分布相關的常見問題進行了匯總，分享給大家一起學習討論。
熱分布試驗，通常分為空載熱分布和裝載熱分布?？蛰d熱分布是在滅菌設備空載的條件下，利用溫度探頭記錄整個滅菌過程中滅菌室內不同部位的溫度，找出“冷點”與“熱點”，監控溫度變化及溫度差異，其目的是為了確定滅菌介質溫度分布是否均勻且能否保持穩定。裝載熱分布則是為了探尋裝載條件下滅菌室內溫度分布情況，與空載熱分布相比，轉載熱分布情況受到滅菌物品裝載量及裝載方式的影響。
熱穿透試驗，熱溫度探頭要插入滅菌樣品中，監測滅菌過程中樣品內溫度與F0值，目的是確認該滅菌程序下產品內部能夠達到預期的滅菌效果，并同時能夠保證滅菌產品不會因熱點溫度過高而出現質量變化，確保滅菌過程產品質量的均一性。

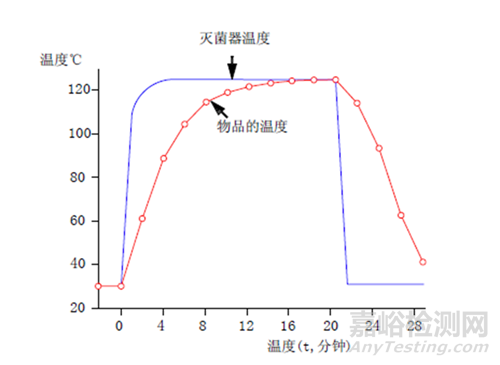

圖1 時間-滅菌溫度曲線
2.冷點如何定義？
冷點在熱分布及熱穿透試驗中代表的意義不同，熱分布中冷點是指滅菌過程中平均溫度最低的區域，是對滅菌器性能的評估。通常來講，空載熱分布的冷點區域會比較固定。但是，近年來由于滅菌設備的更新?lián)Q代，性能不斷被提升，空載熱分布冷點溫度與其他位置溫度差距逐漸縮小，甚至可能3次試驗冷點并不出現在一處的情況，因此也有將出現頻率最高的溫度低點作為冷點的做法。
對于熱穿透試驗，冷點則是指該滅菌樣品中F0最小的區域，代表的是滅菌程序能否達到預期的滅菌效果，以保障產品的SAL≤10－6，驗證的是滅菌程序的性能。
3.熱分布探頭如何布點？
空載熱分布探頭的數量與位置的確定取決于滅菌腔室的性狀及尺寸要素，裝載熱分布試驗則要結合空載熱分布的結果，并綜合考慮裝載量及裝載方式的影響。
對于探頭數量的選擇， 《藥品GMP指南（第2版）》中推薦“一般至少選擇10個溫度探頭”。對于小型滅菌設備，多數廠家通用的是16個探頭。
技術論壇中有站友發了一個歐盟和中國廣泛應用的滅菌設備探頭數量的計算公式：
滅菌柜體積（L）
|
滅菌柜體積（L） |
探頭數量（個） |
|
200 |
6 |
|
200~500 |
10 |
|
500~1000 |
12 |
|
＞1000 |
12+12*（V-1000L）/2000L |
以上公式計算結果只進不舍。由于未找到文件依據，請大家甄別后使用。
對于探頭的布點，《藥品GMP指南（第2版）》建議如下幾個位置應有探頭：滅菌室?guī)缀沃行呐c角落、可能的冷點位置、設備自帶探頭位置、冷凝水排水口的探頭位置，探頭應在滅菌腔室內中有代表性的水平和垂直平面上按照幾何分布。
《注射劑滅菌器》國家標準里推薦滅菌腔室溫度探頭擺放位置的示意圖如下：

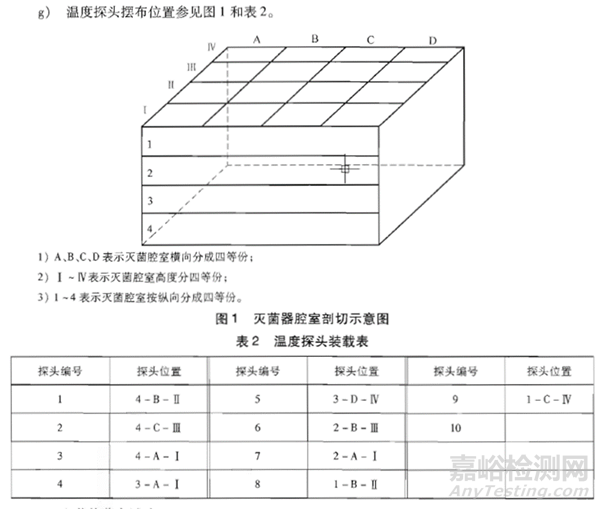

圖2 《注射劑滅菌器》國家標準中溫度探頭擺放位置示意圖
根據中國醫藥設備工程協會發布的《水浴滅菌柜選型用戶需求》中的要求，工廠現場測試進行溫度分布研究時，建議每立方米的溫度傳感器數量不少于1個。圖3中探頭分布方式可作為滅菌方法開發階段的一個參考。

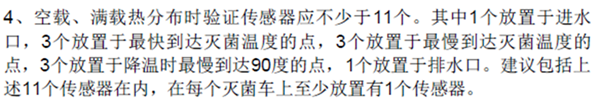

圖3 《水浴滅菌柜選型用戶需求》探頭布點內容截圖
4.熱穿透樣品內探頭如何放置？
熱穿透實驗中，探頭位置可參考裝載熱分布試驗數據并參考風險評估結果，確定探頭在滅菌柜中的空間位置擺放。與熱分布不同，熱穿透探頭應該插入樣品中。
熱穿透的冷點是容器中F0最低的位置。對于大容量注射劑來講，產品幾何中心底部一般是低溫點，即冷點所在位置；而對于小容量注射劑而言，由于體積較小，溶液內升溫速度差別不明顯，因此并沒有典型的冷點位置。

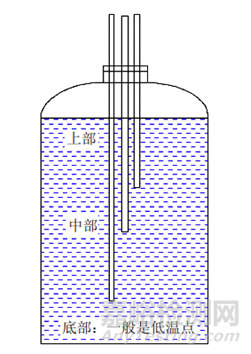

圖4 液體容器中探頭位置示例
5.安瓿瓶如何進行熱穿透試驗？
安瓿瓶中無法放置探頭，可以采用相同規格的西林瓶進行熱穿透試驗。通常上認為同規格條件下，西林瓶瓶壁較安瓿瓶厚，如若西林瓶的熱穿透試驗結果滿足要求，則安瓿瓶也可以達到此效果。這也是行業內普遍接受的做法。
CDE發布的《化學藥品注射劑滅菌和無菌工藝研究及驗證指導原則（試行）》中提到，對于小容量注射劑可考慮探頭放置在容器外，但是必須證明放在包裝外的探頭數據也能反應產品的滅菌效果。
此外，對與小于20ml的安瓿瓶，《注射劑滅菌器》JB/T20001-2011里面的溫度控制試驗內容有提到可以免做熱穿透。
不同審評老師的審評尺度不一，在蒲公英論壇上就有小伙伴反應，有老師提出將安瓿瓶掰開后將探頭插入進行熱穿透試驗。因此，出于穩妥考慮，還是建議進行熱穿透試驗，避免老師從這個角度指出缺陷。
6.熱穿透的模擬樣品如何選擇？
熱穿透試驗的模擬樣品一般應為實際生產的樣品，很多廠家在產品工藝驗證同時進行熱穿透試驗，也有廠家的熱穿透試驗是單獨于生產進行的。不管是哪種種方式，均應使用真實的樣品，不建議使用純化水等樣品替代。
7.裝載熱分布的裝載量如何確定？
對于裝載條件下的熱分布試驗，GMP指南中使用的是“滿載熱分布”一詞，而CDE發布的滅菌驗證的法規文件中則用的是“裝載熱分布”，雖僅有一字之差，但是體現的完全不同的概念。
滿載是設備驗證時裝滿的批量，裝載包括空載、滿載、最大、最小和典型裝載等情況。注射劑產品滅菌驗證通常會固定裝載方式，一般認為滿載作為最差條件，能夠覆蓋常規的批量范圍。因此廠家滅菌驗證大多采用滿載熱分布試驗，生產批量不足滿載則用替代樣品補全至滿載。但如果生產批量遠小于滿載，且批量絕不會大于某一批量，也可只做該最大批量的驗證。
一般注射劑產品小裝載的無菌保證水平較大裝載要高，最小裝載目的主要是考察被滅菌物品的耐受性。因此注射劑滅菌較少有最小裝載的驗證，也有人認為空載可當做極限最小裝載。
8.裝載熱穿透和裝載熱分布可以只做一個嗎？
《GMP指南2023版》對于熱穿透和裝載熱分布有如下規定，對與過度殺滅法，熱穿透試驗的重要性遠大滿載熱分布試驗，對熱分的布溫度數據不存在硬性要求。熱穿透試驗可以與熱分布同時進行。對于殘存概率法，指南建議熱穿透和熱分布試驗分別實施。
雖然指南中認為過度殺滅條件下滿載熱分布數據參考意義不如熱穿透試驗，但出于審評風險考慮，多數廠家都是兩者都做的。通常情況下，設備驗證時依次做空載熱分布和滿載熱分布，綜合評估風險后再進行產品的熱穿透試驗。
在探頭足夠多的情況下，對于過度殺滅法的裝載熱穿透和熱分布試驗也可以同時進行，能夠大大節省人力和時間成本。
以上為我的一些知識總結，同時也包含了一些個人見解，如有不同意見也歡迎大家一起討論，共同進步。
參考文獻
1.CDE發布的《化學藥品注射劑滅菌和無菌工藝研究及驗證指導原則（試行）》
2. 《藥品GMP指南（第2版）》
3.《注射劑滅菌器》行業標準JB/T20001—2011
4.《大型壓力蒸汽滅菌器技術要求》國家標準GB8599-2023
5.《環境試驗設備溫度、濕度參數校準規范》JJF 1101-2019
6..<PDA TR01 濕熱滅菌驗證>2007增補
7. 中國醫藥設備工程協會《水浴式滅菌柜選型用戶需求（基礎或通用技術要求）(試行)》
