一、前言
車載攝像頭是ADAS（高級駕駛輔助系統）的核心傳感設備，眼下全球智能駕駛迎來了 L2 向L3/L4跨越的窗口，對攝像頭的搭載量將從3~8顆增加到8~12顆，目前，車載攝像頭主要分為前視、環視、后視、側視、內置攝像頭。而攝像頭都需要晶振給芯片提供時鐘，時鐘問題又是EMC整改過程中常見的問題，所以在畫板的時候，就應該著重注意晶振的位置和layout走線。
二、實際案例分享

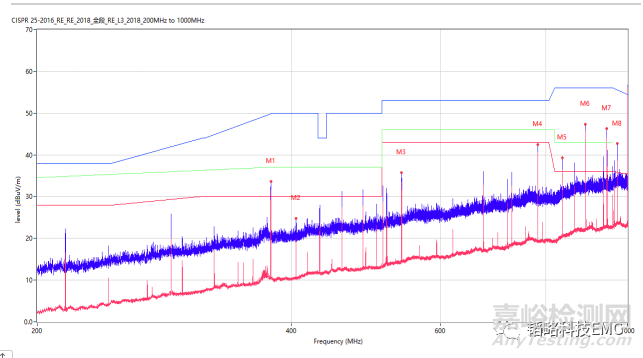

1.問題分析：上圖為某個車載攝像頭在我司使用CISPR25-L3標準測試的200MHz-1000MHz頻段的數據，我們可以看到378MHz、837MHz、891MHz、945MHz、972MHz是測試超標的點，而這個攝像頭使用的是一個27M的晶體，跟超標的點有著倍數關系，分別是14倍、31倍、33倍、35倍、36倍；而在板子上并沒有其它晶體提供時鐘，所以我們推測這個問題的源頭是這個晶振，所以使用頻譜儀進行探測，發現這些超標點就是晶振到芯片的位置都比較高，進而鎖定問題源頭就是這個27M的晶體。
如上圖所示，板子上的有源晶振需要為兩個CMOS圖像傳感器處理芯片（兩個打碼位置）提供一個27MHz的時鐘信號，我們可以看到這個晶振layout在主板的邊緣位置，這樣會導致邊緣位置的地面積不夠，導致噪聲從側邊泄露出去，而且時鐘信號的走線很靠近接口排線，會導致噪聲耦合到接口線束上，并且通過長距離傳輸導致噪聲超標。
2.解決方案：

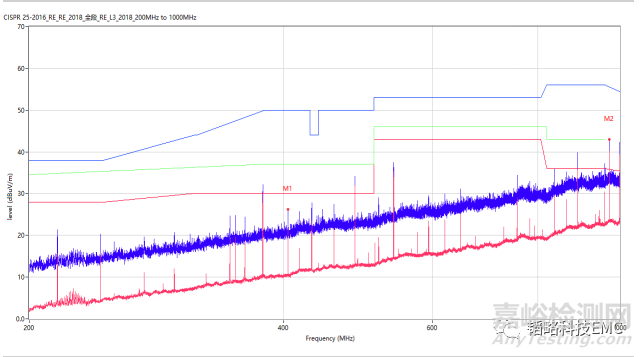

（1）就是更換晶振的位置，如上圖紅色部分，將晶振遠離主板邊緣，并且遠離接口，測試結果如下圖：
根據測試結果，我們可以看到雖然測試結果有所改善，但是還有一些時鐘點超標，這可能是由于我們只是在更改噪聲的路徑，而噪聲的源頭就已經很高了，所以更改路徑并不能夠解決這個時鐘超標問題。

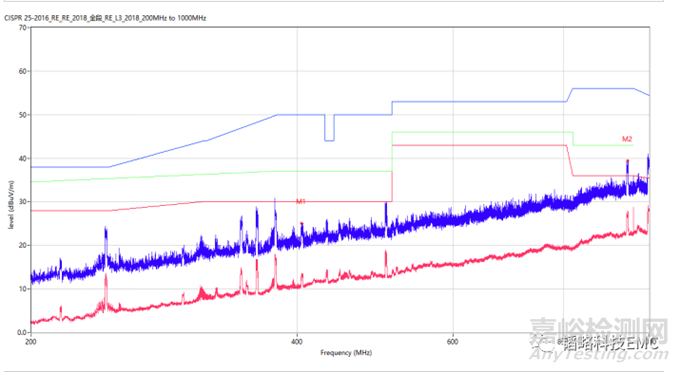

（2）將有源晶振更換成我司產品展頻晶振SSDPI27B02PT，測試結果如下圖：
我們可以看到，使用展頻晶振后，噪聲遠遠低于測試限值，可以通過測試。
三、總結
在整改機器的時候，工程師們經常會糾結于改動元器件的位置，而不是添加元器件，但是有一些機器在更改走線時并沒有辦法完全解決EMC問題，這樣會影響產品的生產周期和其它不必要的成本，這時候我們就可以改變策略，我們只需要在重要的位置加上一些EMC物料，就可以解決這些問題，就如同本篇文章的實例，把有源晶振更換成展頻晶振，EMC問題就迎刃而解。
