如今，降低醫療成本的必要性使得各個機構及患者對醫療電子設備有了更大需求，這些設備可以改善及擴展醫療機構內外的患者診斷。例如，血糖儀、血壓計、血氧儀和自動體外除顫器 （AED） 等便攜式醫療儀器是為醫生、護理人員、公共使用和高危患者在家中等使用場景所開發，因此在設計過程中經過了許多考慮。本文將介紹醫療電子設備在設計、面臨的主要挑戰及監管方面的要點內容，并以自動體外除顫器（AED）為案例進行討論。
由于 AED 通常由新手在緊急情況下使用，因此簡單的界面、說明和操作至關重要，這些都是設計過程中的考慮的重要因素。
1、電子醫療設備的設計需要注意什么？
大多數供公眾或家庭使用的醫療設備都有通信功能，幾乎可以在任何地方為護理人員提供信息，這可以進一步幫助降低醫療保健成本。便攜式的醫療設備也在改善醫療機構和家庭使用的各種診斷程序。
需要注意的是，家用可穿戴電子醫療設備的應用范圍正在擴大。例如，可穿戴心電圖（ECG）設備可以通過電極墊檢測心房顫動。這些心電圖設備設計具有通信功能，可將結果發送給患者的醫生。雖然這些電子醫療設備具有提供更高質量護理的潛力，但它們在初始設計過程中需要大量的用戶研究。交互式發現方法可識別潛在的用戶需求并描述使用場景，例如在家中、公共場所或由特殊場景的從業者使用。在設計過程中到被使用的整個階段，需要一支對使用群體、使用習慣甚至于文化習慣等有深入了解的分析研究人員和設計師團隊。
2、電子醫療設備的合規性
將任何類型的新型電子醫療設備帶入FDA批準的所有步驟都是一個復雜且非常耗時的過程。確保設計工程師和研發團隊采取所有實際步驟來縮短產品開發周期通常需要在概念設計過程中投入時間和資源，包括可用性測試。
醫療設備需要滿足一系列復雜的安全要求。合規性法規會對設計產生重大影響，包括機械、電氣和圖形用戶界面（GUI。使用實證方法是良好可用性工程的基本組成部分之一，它為下游形成性研究建立了可測試的可用性輸入，最終形成 FDA 要求的人因工程報告。
醫療器械合規性還要求在設計中采用獨特的學科，以滿足指定機構的批準，而 FDA 則要求嚴格遵守IEC指導文件。
例如標準（編號為 60601-1-X）發布了基本安全和性能的要求，包括電磁干擾（IEC 60601-1-2)。也有特定標準，其中包含對特定類型醫療器械的要求。由于法規的復雜性，設計包含電子元件的醫療設備可能會變得復雜。嚴格遵守 IEC-60601 文件中的流程有助于通過醫療設備合規性檢驗[1]。
心電圖儀和心臟除顫器的基本安全性和基本性能有關鍵要求，例如，必須保持高壓走線的間距。必須驗證和測試射頻發射及靈敏度，以確保滿足附帶標準IEC 60601-1-2 的電磁兼容性（EMC）要求。

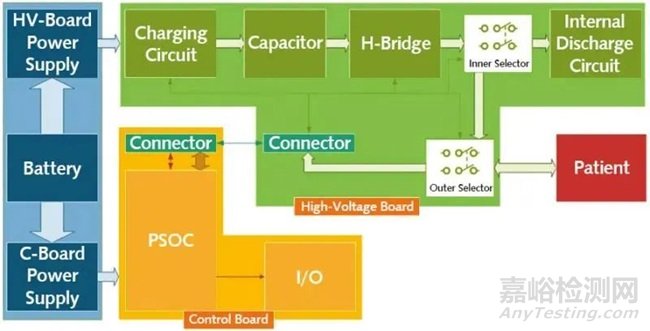

圖1 檢測和分析 ECG 波形所需的電氣子系統，并在需要時向患者提供高達 2000 V 的電擊。
設計便攜式醫療設備的挑戰包括減輕重量和尺寸，同時繼續滿足復雜治療的要求。在此用例中，該研究檢查了用于機場、學校和其他公共場所的便攜式 AED。由于新手在緊急情況下使用，因此簡化界面、說明和操作至關重要，這些都是設計過程中的關鍵考慮因素。
就 AED 而言，圖 1 描述了檢測和分析 ECG 波形所需的電氣子系統，并在需要時向患者提供高達 2000 V 的電擊。
一些組件的尺寸很大，例如充電、存儲和向患者胸部和心臟輸送高達 220 焦耳脈沖所需的電池和電容器?，F(xiàn)代鋰電池有助于減輕重量，但電池容量和尺寸是一種相互平衡。小型化封裝必須允許高度敏感的模擬電路靠近，放大來自患者心臟的無限微弱信號。必須同步傳遞巨大的能量，才能安全地使患者的心臟恢復正常跳動。
當今的現代設備可以滿足醫療設備對EMC的嚴格要求，但整體系統設計變得更具挑戰性。塑料外殼允許形狀貼合、彩色和紋理表面，以理想化與用戶的接口。在塑料內部添加金屬涂層通常變得復雜且成本高昂。通常，提供法拉第屏蔽的傳統金屬外殼不再可用于阻擋電磁場。多層印刷電路板（PCB）可以設計為包含輻射，并且不受外部射頻挑戰的影響。需要盡量減少布線，并且必須保護接口并過濾掉噪聲，才能成功應對這些挑戰。通常需要通過無線通信進行連接，并且需要成為整體設計的一個組成部分，以確保天線位置最佳且EMC測試結果不受影響。
在設計便攜式公共空間AED時，防止不需要它們的個人受到意外沖擊是一項關鍵要求。通過觸發語音提示的簡單電源按鈕確保在緊急情況下的易操作性至關重要。AED 需要在整個過程中提供音頻和視覺提示，以加強用戶指導。
音頻和視頻提示設計注意事項
除了語音指令外，AED 還使用其他聲音來幫助用戶。有聲音表示電擊，并且 AED 正在“充電”以發出電擊。另一種獨特的聲音提醒用戶 AED 已準備好發出電擊。這些聲音與特定的語音指令相吻合，例如“電擊指示”和“按下電擊按鈕”。

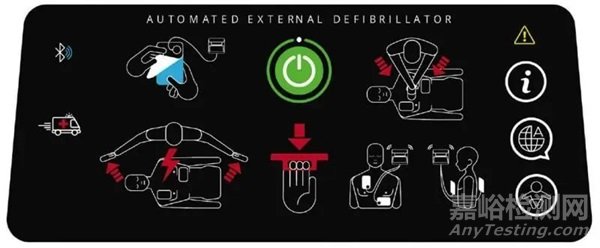

圖 2 如圖所示，閃爍彩色燈的視覺提示表示 AED 的電源已打開。
如圖 2 中的圖形所示，有視覺提示閃爍彩色燈，表示電源已打開。其他指示燈閃爍，讓用戶知道正在進行分析，以及按下哪個按鈕來傳遞電擊。音頻和視頻說明重合，以幫助新手用戶從頭到尾完成整個過程。
此外，正確的墊子放置對于有效地將能量輸送到心臟也很重要。可用性研究表明，有些用戶沒有脫掉覆蓋胸部的衣服，而是將墊子粘在衣服上。其他用戶沒有從墊子上剝離保護背襯。這會導致問題出現，因?yàn)閴|子必須貼在裸露的皮膚上。
3、結論
以上的AED設計案例只是新手用戶不當操作電子醫療設備的風險可能發生的無數潛在情況的一個例子。
經驗豐富的設計團隊在研發過程中（涉及UX/UI設計、人因工程、用戶研究、原型設計）在設備設計的監管方面擁有專業知識，尤其是隨著家用醫療設備市場的增長，該市場在12年的價值為23.2021億美元，預計到21年將達到13.2030億美元。
再加上這種增長與熟練研發人員的短缺，預計更多的設備制造商將依靠咨詢來指導他們的設計過程，特別是合規性。隨著這種增長和熟練研發人員的預期短缺，更多的醫療設備開發商可以期望依靠經驗豐富的顧問來幫助支持他們的設計和合規流程。
