為了實現結構件的輕量化，人們對碳纖維增強樹脂基復合材料（Carbon Fiber Reinforced Plastics，CFRP）作為金屬零部件替代品的期望值越來越高，尤其是為了提高汽車的燃油經濟性，正在加速CFRP車身和零部件的開發。
若要真正大規模地普及CFRP，除了提高CFRP自身的力學、疲勞等特性之外，開展其微觀結構的基礎研究也很重要，因為CFRP許多宏觀特性的優劣很大程度上是由空隙和纖維取向等CFRP內部結構引起的，因此本文中介紹了利用先進的X射線CT（X-ray computed tomograph）技術提供內部結構分析來支持這種基礎研究工作的開發。
基于CFRP成型品中的空隙、纖維填充不良、纖維取向狀態以及碳纖維長度等內部結構，CFRP的性能也存在顯著的不同。X射線CT技術可以無損傷地觀察空隙和纖維的狀態。另外，通過對取得的三維圖像進行計算機分析，可以對空隙的分布和纖維取向進行數值化把握。

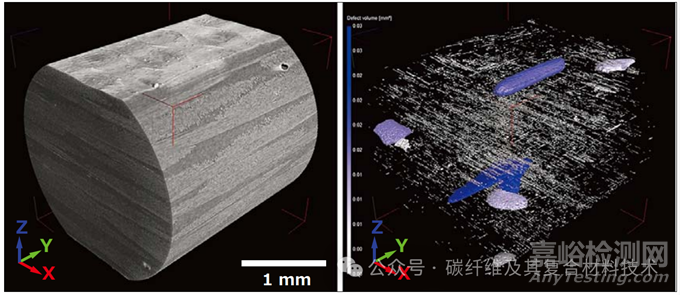

圖1 使用X射線CT觀察到的CFRP內部結構
如上圖1在顯示CFRP內部空隙存在部位的同時，還可以通過計算得到CFRP體積的空隙率為0.9%。而在圖2所示的測試結果中，從表示纖維定向的迂回度來看，可以對偏移X方向的纖維進行定向。

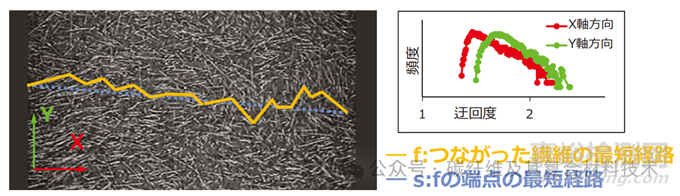

圖2 使用X射線CT對CFRP內部纖維定向
從復合材料的成型性和成本的觀點考慮，熱塑性CFRP可以通過熔融進行連接。但是，在CFRP中，增強纖維作為不同材料而發揮作用，因此選擇最佳的方法和條件變得很重要。熔融連接部分的強度大多是由接合界面的狀態造成的，需要通過接合界面的各種分析掌握影響這部分結構強度的主要原因。

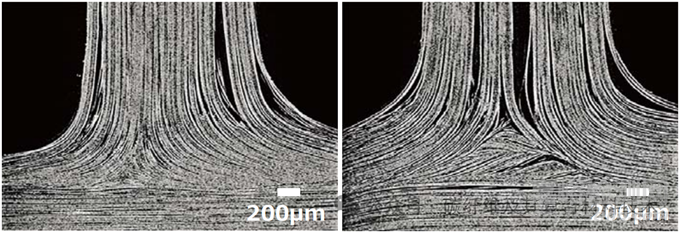

圖3熱塑性CFRP熔接部位的X線CT觀察圖像：左圖:高強度產品，右圖:低強度產品
通過上圖3所示的X射線CT進行的無損傷觀察，可以發現，低強度CFRP產品的接合界面發生了剝離現象；此外，部件強度的差異也出現在強度試驗后的剝離破壞面上，用掃描型電子顯微鏡（SEM）觀察該剝離斷裂面時，幾乎沒有發現對接合有貢獻的樹脂。另外，從差示掃描量熱計（DSC）得到的約216℃的熔化峰的大小來看，斷裂面附近的樹脂的結晶性（致密性）稍微變小，可以確認這是導致部件強度降低的主要原因之一（圖4）。

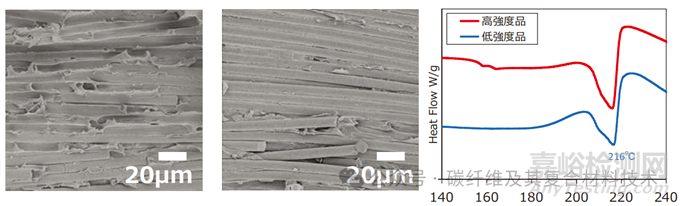

圖4 CFRP熔接部強度試驗后的剝離面分析結果，左:高強度產品的斷裂面SEM像，中:低強度產品的斷裂面SEM像，右:斷裂面附近的樹脂DSC測定結果
綜上所述，本文通過各種分析手段簡要分析了CFRP的內部結構，并對熔融連接部分的強度特性及其主要影響結構進行了綜合評價。同時，為了保證CFRP的長期可靠性，還對其性能發生劣化進行了研究。
