鋰離子電池在循環過程中的膨脹力對電池循環性能有極其重要的影響。在對電池進行循環測試時，為了消除電池在充放電循環時由于產氣或者極片膨脹帶來的負面影響，通常會將電池兩側采用夾板進行加壓固定。不同的夾板以及固定方式，對電池的循環產生的影響不同，有的加壓方式不但不會提高電芯循環壽命，反而會引發析鋰等負面效應，從而降低電池的使用壽命。
本文以力神LP2714897-50Ah電芯為研究對象，研究了采用不同測試夾板對電池循環性能的影響，并且通過SEM、ICP、XRD等分析手段從形貌、元素、結構等角度對循環EOL的負極片進行研究，分析了采用普通鋁制夾板導致循環衰減快的原因。該結果對于提升單體電池循環性能，提升模組中單體電池的受力均勻性，從而提升模組乃至系統壽命具有指導意義。
1、 實驗部分
1.1 電池制備
本實驗所用原材料為本公司商品化鋰離子電池制備所用材料。
按照NCM三元正極、粘結劑PVDF和導電劑按照質量比95：2：3混合，加入N-甲基吡咯烷酮NMP，按照本公司生產工藝進行勻漿、涂敷、碾壓、分切，獲得正極片。
將人造石墨、導電劑、羧甲基纖維素鈉CMC和丁苯橡膠SBR按照質量比96：1：1：2混合，以水為溶劑，按照本公司生產工藝進行勻漿、涂敷、碾壓、分切，獲得負極片。
將正、負極片與隔膜按照本公司生產工藝，制成額定容量為50Ah、型號為LP2714897的方型鋁殼電池。電解液采用LiPF6基電解液。
1.2 電池測試與分析
電池的常溫循環性能均采用美國Arbin電池測試儀進行測試。測試流程如下：1C恒流充電至4.2V，轉恒壓充電至0.05C截止；休眠30min；1C恒流放電至2.8V。在循環過程中隔每200次循環測試50%SOC狀態下的直流內阻DCIR，監測DCIR的變化。
極片表面形貌使用掃描電子顯微鏡進行觀察。采用X射線衍射儀進行材料結構分析。采用電感耦合等離子發射光譜儀進行元素含量分析。
2、 實驗結果與討論

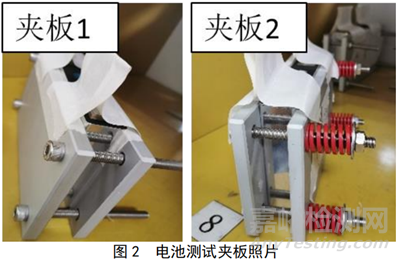

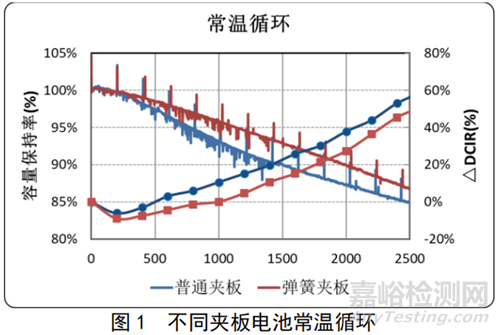

圖1為電池分別采用普通鋁制夾板（夾板1）和彈簧夾板（夾板2）在室溫下1C充電/1C放電的循環性能容量保持率曲線，不同類型測試夾板裝置照片見圖2。
從圖1可以看出，兩種夾板電池在前300次循環容量保持率一致，300次循環以后，采用夾板1的電池循環發生了分叉，2500次循環后，采用夾板1的電池容量保持率為84.95%，而采用夾板2的電池容量保持率為86.71%，且采用夾板2的電池直流內阻增長要明顯低于采用夾板1的電池。
DCIR增長方面，在整個循環壽命期間，采用夾板2的電池在循環中DCIR增長值均低于采用夾板1測試的DCIR值，表明采用帶彈簧的夾板在整個循環壽命期間可為電芯循環過程中的膨脹提供空間，釋放電池內部應力，提升循環性能。

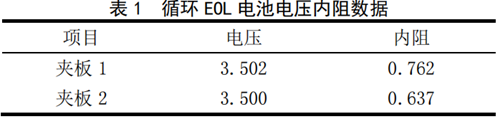

對采用夾板1和夾板2循環EOL電池的電壓及交流內阻進行測試，測試結果見表1，從表中數據可以看出采用夾板1的電池內阻要遠高于采用夾板2的電池，與圖1中直流內阻增長結果一致。

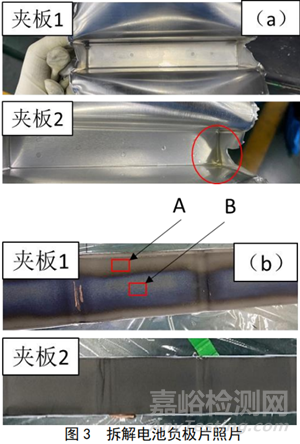

將循環后的兩支電池在干燥間中進行拆解分析，拆解之后的照片見圖3。其中圖3（a）為拆解后電池殼內電解液殘留情況，可以看出，采用夾板1的電池殼底無電解液殘留，采用夾板2的電池殼底仍有少量電解液殘留，且電解液顏色較為清澈透明，表明在循環過程中，夾板1在無法釋放內部應力的條件下，在應力作用下，正負極材料更容易損失較多的容量，并且產生更多的副反應產物。
圖3（b）為拆解后負極片照片，從圖中可以看出，采用夾板1的電池負極片表面顏色不均勻，上下邊緣顏色比較淺，呈灰色，而中間顏色較深，呈深藍色；采用夾板2的電池負極片表面顏色則較為一致，極片狀態較好。這是由于電池在循環過程中由于副反應產氣，極片膨脹等電池厚度發生鼓脹，采用普通鋁制夾板，電池受擠壓，且隨著產氣越多，擠壓力越大，導致中間極片受力較大，鋰離子嵌入脫出速度快，而邊緣受力相對較小，鋰離子嵌入脫出速度慢，所以中間顏色較深，邊緣顏色較淺。而采用彈簧夾板，電池膨脹后有緩沖空間，受力比較均勻，邊緣和中間鋰離子脫嵌速度一致，所以極片表面顏色也較為均勻。
為了進一步分析對圖3（b）中極片A、B兩個顏色不同的區域進行形貌、結構及元素分析。因此進行了SEM、ICP 及 XRD表征。

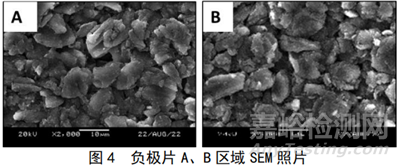

圖4 為A、B兩個區域的SEM照片。從圖中可以看出顏色較淺的邊緣A區域材料表面相對較為光滑，呈完整的均勻片狀，而顏色較深的中間B區域材料破碎程度更大。這是由于電池在循環過程中產氣，極片以及電池發生鼓脹，采用普通鋁制夾板，電池受擠壓，且隨著循環過程產氣越多，擠壓力越大，并且無緩沖空間，導致正負極處于機械應力緊張狀態，結構坍塌，最終導致顆粒破碎。
這也從側面說明了圖3中使用夾板1電池?zé)o殘液，而使用夾板2電池有殘液是由于夾板1的電池受力過大，顆粒破碎，導致SEI膜破裂，電解液滲入，不斷消耗電解液，重新成膜，導致循環過程中采用夾板1的電池直流內阻增長較大，如圖1所示。
鋰離子電池正極材料在充放電過程中會發生金屬元素溶出的現象，溶出的金屬元素會隨著電解液進入到負極并沉積于負極極片表面。利用電感耦合等離子體發射光譜儀（ICP）分別對負極片A、B區域負極石墨中過渡金屬Ni、Co、Mn含量進行定量分析，表2為A、B兩個區域元素含量分析，A、B區域中的過渡金屬元素Ni、Co和Mn均有不同程度的溶出，累積在負極石墨中，其中Mn溶出量較大，Ni次之，Co最少。
但是中間B區域Ni、Co、Mn三種金屬元素溶出均高于邊緣A區域，且中間B區域Mn元素含量要遠高于邊緣A區域，中間位置Mn溶出更為嚴重，可能由于壓力加劇了John-Teller效應的晶格畸變，導致Mn離子的溶出加劇。這也解釋了在負極片中間區域顏色發藍是由于Mn溶出造成的。
對A、B兩個區域進行XRD測試及分析，與新鮮極片的XRD結果進行對比，結果見圖5。從圖5的XRD譜圖可以看出，樣品的特征峰出峰位置以及峰強度都與PDF卡片Graphite-2H完全一致，循環后沒有新相的生成，A、B區域XRD衍射峰均有不同程度的寬化且峰強降低。但是邊緣A區域衍射峰強度明顯要強于中間B區域，表明中間區域相對邊緣區域材料失效更嚴重。

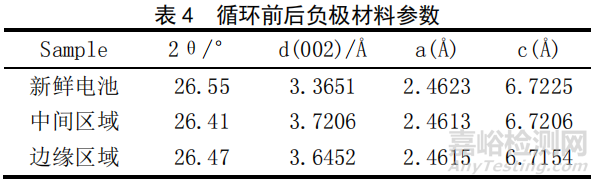

利用JADE軟件對測試的XRD譜圖進行負極參數的計算，計算結果如下表4，從表4的分析結果可以看出，循環后極片XRD衍射角均向低角度偏移，中間B區域衍射角向低角度偏移更大，層間距變得更大，證明中間位置鋰離子嵌入較多，在宏觀上表現為石墨片層的脫落；同時由于中間B區域受力較大，結構破壞，導致衍射峰強度降低，衍射峰寬度變大。晶胞參數a和c均減小，在宏觀上表現為石墨片層的脫落。

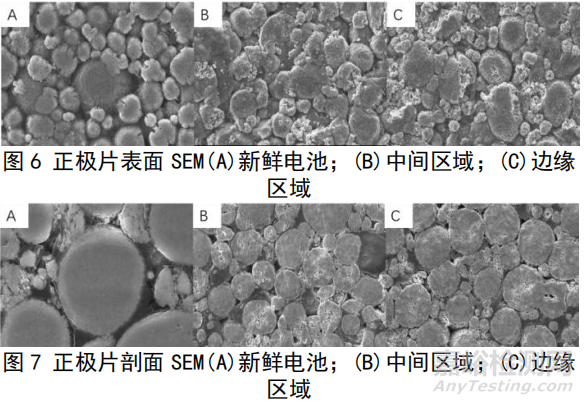

為了驗證夾板對正極中間及邊緣形貌及循環性能的影響，我們對新鮮及采用夾板1循環后的正極片進行SEM測試，如圖6所示。從圖中我們對比發現：循環后中間和邊緣區域均發現小顆粒大部分出現裂痕，甚至有部分出現完全粉碎至微粉。一方面會增加電池的自放電，另一方面將減小顆粒之間的有效接觸面積，極大地影響了電導性和鋰離子的傳輸，從而增大循環中的阻抗。大顆粒基本和循環前表面形貌類似，這是由于二次顆粒內部緊密性好不易碎裂，要想觀測大顆粒內部形貌，需要進行Ar離子拋光觀察內部形貌有沒有裂紋。
圖7為新鮮和采用夾板1循環后正極片的Ar離子拋光后的剖面圖。觀察發現：循環前部分小顆粒破碎，但是二次大顆粒結構完整，內部有少量的孔隙存在，這可能與材料的合成工藝有關；從循環后的剖面圖可發現：顆粒內部沿著一次顆粒晶界形成了大量的裂縫。而中間區域開裂程度明顯高于邊緣區域，表明材料中間受力大，鋰離子脫嵌較快，材料在充放電過程中隨著鋰離子的嵌入和脫出不斷發生著收縮和膨脹，由于顆粒各向異性，產生的應力使二次顆粒內部晶界逐漸明顯并產生微小裂縫，電解液進入這些裂縫在正極材料表面作用形成新的界面膜，界面反應又不斷加劇了內部縫隙的增殖，這些作用相互累加最終導致材料顆粒的破碎。材料顆粒破碎會導致活性材料的剝落或?qū)е码娮咏佑|變差，從而導致電池極化增加，有效活性物質含量降低，從而降低電池的可逆容量。這個結果與負極片解剖顏色不一致相對應。

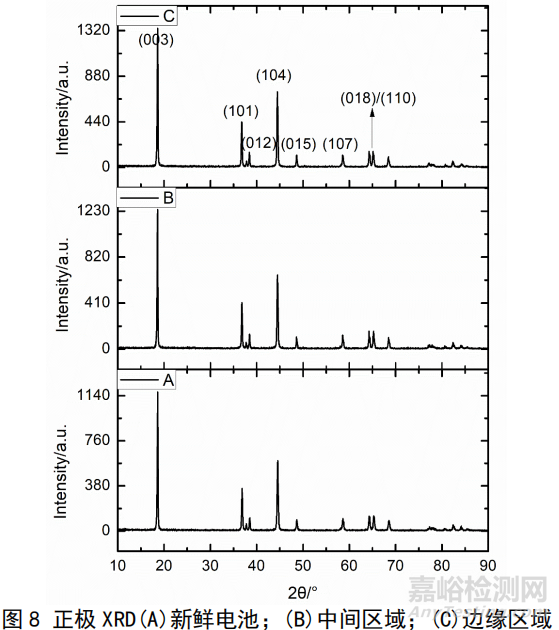

對新鮮正極片及采用夾板1循環后的正極片進行XRD分析，如圖8所示。從圖中可以看出，三元層狀材料的特征峰，循環前后材料的特征衍射峰基本一致，表明循環前后結構穩定，無巖鹽相和尖晶石相的形成。對比循環前后發現：循環后（003）衍射峰略微向低角度偏移，表明層間距在增加；循環后(006)/(102) 及(108)/(110)衍射峰劈裂程度較循環前增加，表明隨著充放電循環的持續進行，正極材料具有較好的層狀結構。

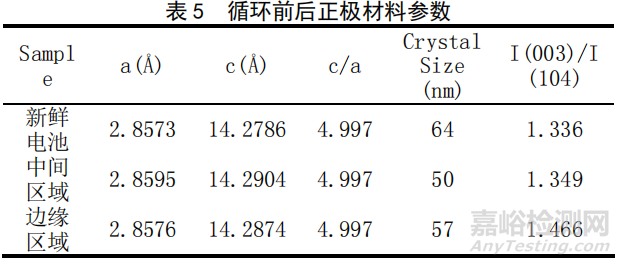

表5顯示了由XRD特征衍射峰通過JADE軟件計算所得的數據，包括點陣參數、晶胞體積、晶體尺寸、陰陽離子混排度等。從中發現點陣參數a不變c增加，表明材料沿著c軸發生體積膨脹；c（中間區域）＞c（邊緣區域），表明中間區域膨脹更嚴重，c/a（>4.899）值的代表好的層狀結構；（003）和（104）晶面特征衍射峰強度比值I(003)/I(104)大小代表了NCM811材料中鋰鎳原子混排度，比值越大，混排度越小，材料的脫嵌鋰能力越強，比值低于1.2表明具有高的陽離子混排程度，循環后較循環前I(003)/I(104)比值減小但均大于1.2，表明鋰鎳混排幾乎沒出現；（I（006）+I（102））/I（101）的大小代表代表六方結構的好壞，比值越小，代表六方結構越好。晶粒尺寸由新鮮電池64.4nm分別下降到50nm和57nm，晶粒尺寸減小。晶粒的大小影響鋰離子擴散路徑的長短，晶粒小擴散快，鋰離子的傳輸能力強，放電容量高，然而晶粒小也意味著材料反應過程中界面多，與電解液接觸后存在更多的副反應，其循環穩定性變差。隨著循環次數的增加，晶粒尺寸減小，比表面積增加，極易與電解液發生副反應，導致容量下降。
3、 結論
本文以LP2714897-50Ah NCM三元/石墨方型鋁殼電池為研究對象，研究了不同測試夾板對電池循環性能的影響。兩種夾板電池在前300次循環容量保持率一致，300次循環以后，采用普通鋁制夾板的電池循環發生了分叉，循環衰減加速，2500次循環后，電池容量保持率為84.95%，而采用彈簧夾板的電池容量保持率為86.71%，循環性能顯著提升。
并且從形貌、元素、結構角度分析了采用普通鋁制夾板導致循環衰減快的原因，是由于采用普通鋁制夾板，無法緩沖電池由于循環產氣帶來的膨脹力，導致電池受力不均勻，中間受力較大，顆粒破碎，過渡金屬元素溶出，最終導致循環衰減加速。而采用彈簧夾板，電池循環過程中受力均一，循環性能得到顯著提高。
文獻參考：高丹,郗海琴,張紹麗.測試夾板對鋰離子電池循環性能的影響[J].中文科技期刊數據庫(全文版)自然科學,2023(2):0039-0043
