前言：這個主題，是關于藥物晶體中微量無定型的定量分析，微量無定型定量特指無定型含量＜10%情況下的定量分析。藥物為什么要做晶型中微量（＜10%）無定型的定量呢?因?yàn)橹苿┨幚磉^程（如微粉化、粉碎、凍干、噴霧干燥、研磨和壓片），會導致晶體中產生不同程度的無定型，并且產生的無定型主要吸附在晶體表面，影響晶體的表面性能，從而會嚴重影響產品的后處理和藥物的穩定性。目前行業內，做晶型中微量無定型定量的品種，主要集中在吸入粉霧劑品種如“茚達特羅”。
1、 分析檢測手段
分析方法的開發，主要考察的是靈敏性、專屬性、檢測限和定量限。不同檢測手段的定量限LOQ和檢測限LOD及特點匯總列于表1。目前來說，晶體中微量無定型的檢測，行業內檢測精度較高且公認的方法有：恒溫量熱儀isothermal microcalorimetry (IMC)； solution calorimetry (SC),固態核磁(ssNMR)和動態水分吸附儀dynamic vapor sorption (DVS)。對于藥企來說，這四種檢測手段中，最可及的檢測手段是動態水分吸熱儀（DVS），因此本文主要介紹如何利用DVS做無定型定量方法開發。

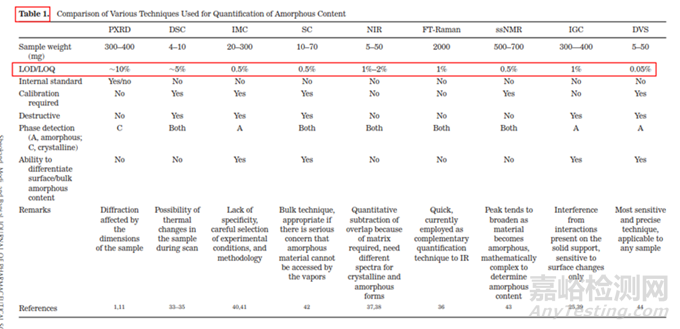

表1 無定型定量的分析檢測手段及精度匯總表
2、 DVS定量分析的三種方法
DVS用于無定型定量的分析，主要有三種方法，概述如下：
方法一（Method 1）：平衡吸濕法（Equilibrium Moisture Uptake Method）
原理：測定晶型、無定型、二者混合物的平衡吸濕增重的量；在較寬的無定型比例范圍內，平衡吸濕增重與無定型含量呈線性關系。
方法適用性：適用于滿足以下條件的情形—a，無定型在重結晶前，樣品有較大量吸收增重；b，無定型在選擇的實驗條件下不發生轉晶（如下圖1所示）。

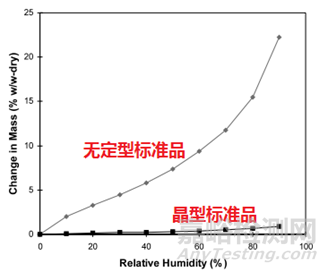

圖1 適合選擇方法一的典型吸附曲線示意圖
平衡吸濕法的檢測限受限于選定條件下樣品的吸濕增重的量，換句話說，質量變化越大，選擇平衡吸濕法做定量分析的準確度越高。
方法二（Method 2）：吸收法（Water-Solvent Uptake Method）
原理：恒定濕度下，比較無定型轉晶前后的重量變化。前后吸濕重量差和無定型含量呈現線性關系。
方法適用性：在特定溶劑氛圍濕度下無定形能重結晶形成晶體的情形。
方法二開發的流程相對復雜一些，但精度更高，具體如下：
（1）測定純無定型樣品吸附曲線（moisture sorption profile）
下圖2是無定型轉晶的典型的吸附曲線，RH≥60時，無定型發生轉晶變成晶體，吸附曲線出現轉折。這里需要強調的是，DVS不單單是只能做水分吸附，也可以開發有機溶劑吸附的方法。根據Gordon-Taylor(G-T)公式，水分或者惰性溶劑都是良好的增塑劑（如水的玻璃化轉變溫度136K，乙醇和丙酮大約為100K），無定型吸收水分或者溶劑后，玻璃化轉變溫度降低，從而發生轉晶?？偠灾?，開發方法的第一步，是需要尋找合適的測試溫度和誘導溶劑氛圍，使得純無定型在選定條件下發生轉晶。

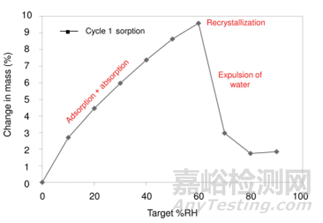

圖2 無定型濕度介導轉晶示意圖
（2）臨界濕度點的確定（Critical Point）
臨界濕度點定義：在選定條件下，無定型發生轉晶的濕度點。上圖1中臨界濕度點為60%。在臨界濕度點前，無定型既有表面吸附（adsorption）也有主體吸收（absorption），無定型轉換為晶體后，晶體只有表面吸附，這也是圖1曲線出現引濕增重轉折點的根本原因。圖2給出了表面吸附和主體吸收的示意圖。

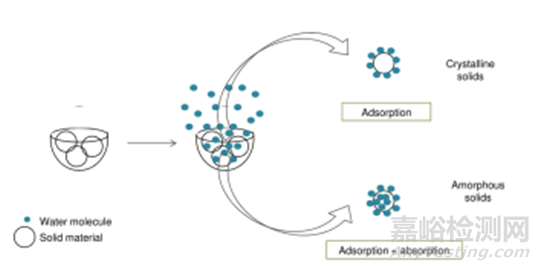

圖2 表面吸附和主體吸收的示意圖
（3）參考濕度點確定（Reference point）
Reference point是指選定用于測試的濕度點。它需要選擇在無定型轉晶前，并盡可能選擇吸濕增重較大的濕度點。如文獻2中，轉晶濕度點RH=60%，選擇參考濕度點RH=45%。
（4）樣品測試及標準曲線繪制
配置不同比例的混合物（無定型+晶型）樣品，按類似圖3所示方法測試DVS引濕增重：
Step I：RH-=0% 干燥至恒重；
Step II：RH=45%（reference point ）足夠時間得到吸附吸收平衡；
Step III：RH-=0% 干燥至恒重；
Step IV：RH>臨界濕度 足夠時間無定型發生完全轉晶；
Step V：RH-=0% 干燥至恒重；
Step VI：RH=45%（reference point ）足夠時間得到吸附吸收平衡；
以Step II和Step VI重量差為縱坐標，無定型含量為橫坐標，做圖即可的如圖4所示是標準曲線。
Method 2的優點：精確度較高，因?yàn)橹苯訙y定無定型的參數，但如果開發的方法不合適，無定型轉晶不完全，則可能導致該方法的定量精度大大折扣。

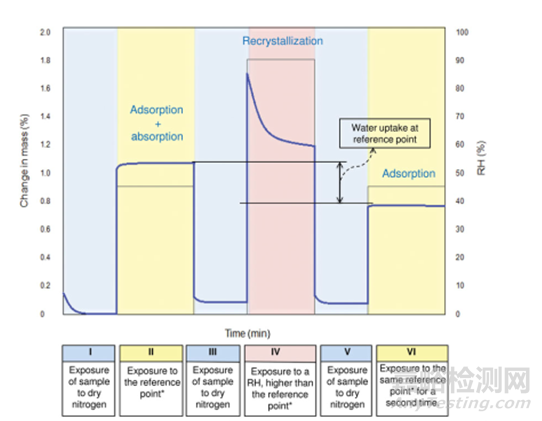

圖3 Method 2測試方法示意圖

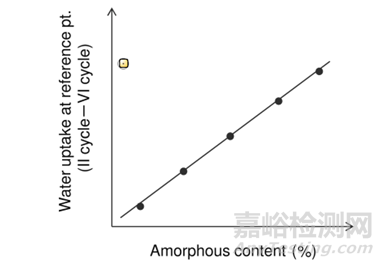

圖4 Method 2 標準曲線繪制示意圖
方法三（Method 3）：剩余重量法（Residual Weight Method）
原理：低濕度下的吸附脫附差值（如圖4紅色圈所示）與無定型含量呈線性關系。無定型轉晶前，在DVS條件下有表面吸附和主體吸收，當轉晶形成計量化學比的水合物或者溶劑化物晶體后，進行脫附過程，進入晶格內部的計量化學比的溶劑（或水）不會脫除，那低濕度下的吸附脫附差值僅僅與無定型含量相關，因此可以用來做定量。
方法適用性：無定型在選定的測試條件下，必須能形成計量化學比的化合物或者水合物，所以應用相對受限。
方法3的開發流程與方法2類似。這里不做贅述。該方法精度同樣較高，但需要保證無定型在特定濕度下下完全轉晶為計量化學比的溶劑化物。

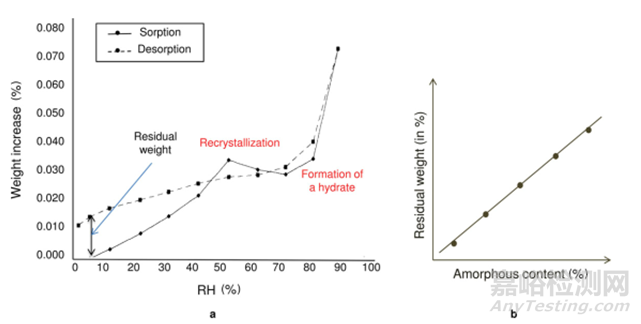

圖5 Method 3 測試方法示意圖
3、 DVS定量分析方法選擇的決策樹
上面介紹了DVS進行無定型定量的三種方法，其中Method 2和3精度更高，但每種方法均有各自的適用性。下圖給出了具體選擇哪種方法的決策樹。

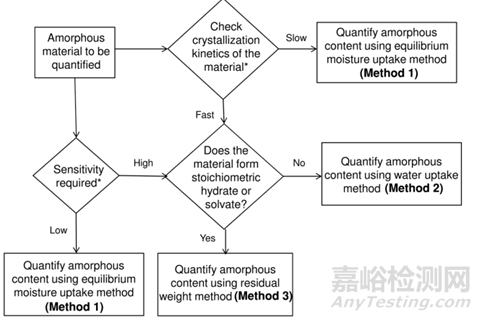

圖6 DVS無定型定量方法選擇決策樹
4、 DVS做無定型定量的注意點
據文獻報道，DVS分析方法對于1%以下含量的樣品精度也較高，檢測限最低能做到0.05%。那DVS分析方法開發中，有哪些注意點呢？
（1）溫度
溫度越高，吸濕會增加（反例很少），低含量的無定型，吸濕很低，因此需要評估吸附受溫度影響的大小；此外對于Method 2和3，都需要無定型能發生轉晶過程，對于轉晶來說，溫度控制也是關鍵參數?？傊?，需要對DVS測試的溫度進行選擇。
(2) 平衡時間：（Equilibration Time）
平衡時間太短，吸附可能未達到平衡，也可能導致轉晶不徹底；平衡時間太長，浪費設備資源。因此平衡時間也需要優化方法。下圖7是平衡時間對吸附影響的一個案例，可以通過吸附-脫附間隙定性判斷平衡時間是否合適。吸脫附間隙不單受平衡時間的影響、還和藥物粉末的多孔性、無定型含量和是否形成計量比的溶劑化物有關，需要根據具體情況做好甄別。

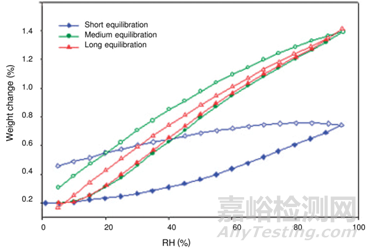

圖7 平衡時間對吸脫附“間隙”的影響
(3) 定量用標準品的預處理
100%晶型標準品理想情況下，需要與粉碎后API具有相同的理化性質（這里主要指粒度、形貌和表面特性）。所以一般采用粉碎后（微粉化、球磨等）晶體樣品進行預處理后作為100%晶型標準品。預處理操作是：將微粉化樣品放置在特定溶劑氛圍下（如90%丙酮）使無定型樣品充分轉晶形或者消除表面晶體缺陷。
100%無定型一般也做對應粉碎處理，然后用XRD/DSC/紅外/拉曼等表征，一般需要現配現用。對于DSC測試玻璃化轉變溫度較高的無定型（穩定性較好的無定型），一般放在P2O5干燥器，盡量低溫保存。無定型標準品測試前，需要預干燥，一般放置25℃/RH=0%的干燥器中。
（4）裝樣量及樣品粒度
DVS定量測試，裝樣量需固定。理論上，引濕增重>10%,5-10mg的裝樣量做定量就夠；引濕增重<0.5% 推薦更大量的裝樣量50mg±5mg。裝樣樣品要求盡量平鋪，最大化的暴露比表面積。
樣品的粒度，更傾向于用小粒度做定量，且無定型和晶體有相似的幾何參數（粒度和比表面積），形貌和粒度對于Method 1的影響最大，Method 2和Method 3方法的敏感度相對會小一點。
小結：DVS無定型定量，開發最優的參數條件，無定型定量的檢測限和定量限可以做到很低。另外，DVS測試不需要樣品均勻混合（直接計算標準品比例對應稱量質量即可），用樣量低，筆者推測行業內會越來越多的使用。
本文是筆者根據文獻及經驗整理的總結，難免有紕漏，望不吝指出。
參考文獻
[1] Sheokand S , Modi S R , Bansal A K .Dynamic Vapor Sorption as a Tool for Characterization and Quantification of Amorphous Content in Predominantly Crystalline Materials[J].Journal of Pharmaceutical ences, 2014, 103(11):3364-3376.DOI:10.1002/jps.24160.
[2] Shah B , Kakumanu V K , Bansal A K .Analytical techniques for quantification of amorphous/crystalline phases in pharmaceutical solids[J].Journal of Pharmaceutical Sciences, 2006, 95(8):1641–1665.DOI:10.1002/jps.20644.
[3] Mackin L , Zanon R , Park J M ,et al.Quantification of low levels (<10%) of amorphous content in micronised active batches using dynamic vapour sorption and isothermal microcalorimetry[J].International Journal of Pharmaceutics, 2002, 231(2):227-236.DOI:10.1016/S0378-5173(01)00881-X.
[4] Giron D , Remy P , Vilette S T .Quantitation of amorphicity by microcalorimetry[J].Journal of Thermal Analysis&Calorimetry, 1997.DOI:10.1007/BF01979493.
