一、簡介
HUD是“Head-Up Display”的縮寫，中文名為“抬頭顯示”。它是一種科技產品，通過投影或反光技術將駕駛員需要的車輛信息投射到車輛前擋風玻璃上，避免了駕駛員轉移注意力去看車內儀表盤，從而提高了安全性。使用HUD駕駛汽車，駕駛員能夠更加專注于道路和交通，同時也能夠獲得更多的車輛信息。隨著車輛自動化技術的發展，HUD不僅可以顯示車速、轉速等基本信息，還可以實時顯示導航、車道偏離警告等高級駕駛輔助功能。
圖1 HUD顯示展示
HUD分類如下圖所示：

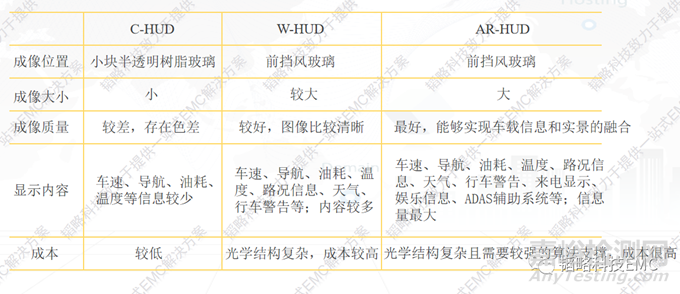

圖 2 HUD分類和信息對比
二、HUD架構分析

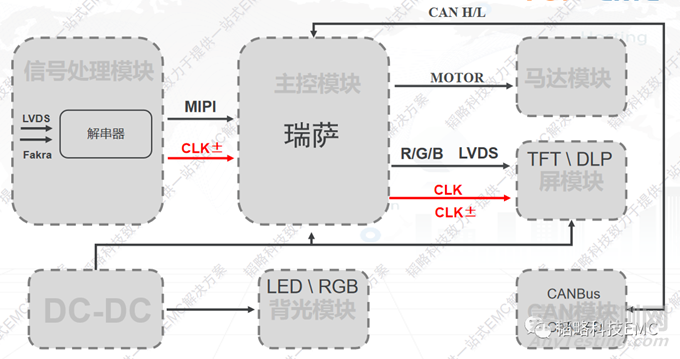

圖 3 HUD的簡潔架構
1.對于顯示內容的輸入信號類型有差分對或者同軸輸入的類型，信號給到解串器（TI或者美信），解串器將信號轉為mipi信號給到主控。解串器這邊的時鐘有的設計參考主控端的時鐘，也有的是采用單獨的晶振設計。
2.主控這邊將解串器給過來的mipi信號轉成RGB或者LVDS信號給到屏端，這里具體是RGB信號還是LVDS信號，這個看主控選擇的方案。目前常見的方案是瑞薩和英特矽爾。
3.馬達主要是調節反射鏡的角度，一般都是采用步進電機為主。
4.CAN這邊的通訊主要是一些控制信號，目前市面上采用的還是CAN-BUS，但是也有一些做了兼容的設計會采用CAN-FD的設計。
5.屏顯示這邊有采用TFT或者DLP兩種顯示方案，如果采用TFT屏顯示這種的光源一般是LED提供光源，這個LED光源這里會比較容易被靜電干擾，所以在設計時要注意防護。而DLP這邊采用的RGB光源時，在Layout時要注意這個電源的EMI的問題。
三、HUD的EMC問題分析
1.EMC問題點：采用DLP顯示的方案
DLP顯示的方案跟投影儀的顯示是類似的，所以對于這個RGB光源的電源的EMI濾波我們可以采用我司的BDL（BDL0805S110V101T）的方案進行濾波，可以抑制電源的EMI噪聲。
圖4 DLP方案的RGB濾波架構
2.EMC問題點：視頻傳輸接口

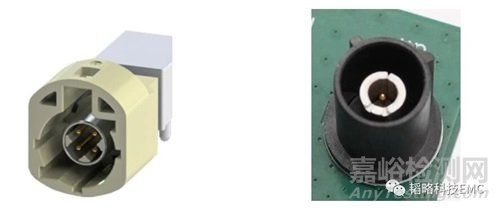

圖5 LVDS接口和同軸傳輸接口
（1）左邊的LVDS接口對于視頻信號會做一些濾波和靜電的防護，我司的方案推薦是：TF1210A2X900MT和TEVB0R2V05B1X進行做共模噪聲的抑制和靜電的防護。（遵循先防護后濾波的設計原理）。
（2）對于右邊這種同軸接口會做靜電的防護，我司的方案推薦是：TEVB0R2V05B1X。
（3）Layout設計：視頻信號比較敏感，在layout時注意布局，走線不能太長和進行包地處理（有條件也可以伴地處理）。
3.EMC問題點：屏排線接口端

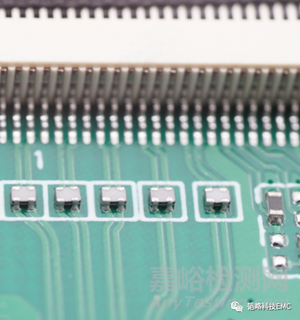

圖6 LVDS屏排線接口
（1）HUD的屏接口主要常見有LVDS和RBG，對于該兩種接口容易出現靜電問題，可以采用濾波+防護的方案；
（2）我司的方案：
LVDS：濾波（TF1210A2X900MT）+靜電防護（TEVA0R4V05D4X）
RGB：濾波（TEE20121504X101MT）+靜電防護（TEVA0R4V05D4X）

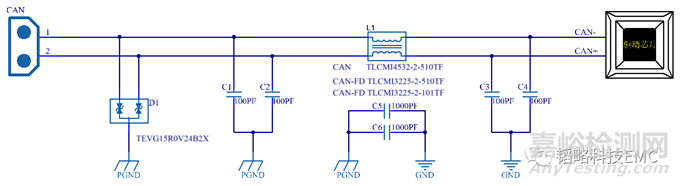

4.EMC問題點：CAN通訊端口
（1）靜電防護：遵循先防護后濾波的原則，設計滿足電性能測試的靜電防護器件，TEVG15R0V24B2X （行業通用方案），滿足30KV靜電防護等級的同時還需要滿足雙倍電壓測試的需求；
（2）濾波設計：設計使用滿足通訊的CAN\CANFD共模濾波器，CAN：TLCMI4532-2-510TF（行業通用方案） CAN-FD TLCMI3225-2-510TF （行業通用方案） CAN-FD TLCMI3225-2-101TF （行業高濾波等級方案），預留濾波電容等；
（3）Layout設計：注意濾波前后地的設計，靜電管位置是否合理放置在濾波路徑上。

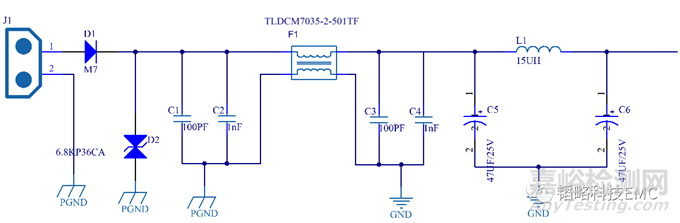

5.EMC問題點：電源輸入端口
（1）7637防護：遵循先防護后濾波的原則，設計滿足車廠設計要求，對于HUD產品主要還是以5b為主，我司5b的防護措施推薦是：5KP33CA-SMC。新能源車廠可能會有一個比較特殊的要求測試，就是給產品直供27V的DC電源，考核產品的一個耐壓情況，因此對于TVS的電壓選型需要注意；
（2）濾波設計：設計使用滿足通流余量的電源線共模濾波器，（不同阻抗?jié)M足不同車廠等級方案），預留濾波電容等；
（3）Layout設計：注意共模濾波器前后地的設計，濾波前后是否做到高阻抗隔離，避免濾波失效。
6.EMC問題點：SOC、MCU控制端

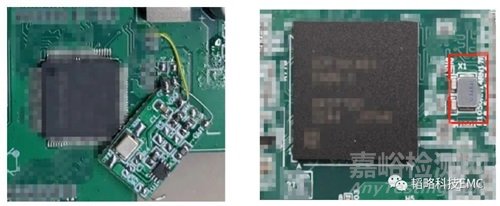

圖7 展頻IC和展頻晶振使用的示意圖
MCU主控這邊可能出現時鐘的倍頻超標時，可以采用展頻的方案去降低時鐘的倍頻超標的問題。左邊的MCU是英特矽爾的芯片，右邊是瑞薩的SOC芯片，目前發現兩個芯片自身的時鐘倍頻超標，經過加上我司的專利產品展頻IC和展頻晶振展頻后，可以降低時鐘的倍頻噪聲，滿足車廠的要求。
四、總結
以上是對HUD的了解，對于市場上通用的方案的一個EMC問題匯總，但是對于同樣的方案不同的工程師的設計、Layout和結構上也有一定的差異，因此最好是具體的問題具體分析，有需要也可以聯系我們。
