經常有讀者在拉伸試樣測試時遇到加強片脫落的問題，本期將根據參考資料及個人經驗總結以下復合材料拉伸試樣加強片的設計。本文旨在拋磚引玉，歡迎對此有經驗的讀者在留言區補充完善。
目前在復合材料拉伸力學測試當中，一般沿用ASTM D-3039、ISO527-4、GB3354-2014等標準開展拉伸試件制備，如圖1-圖3所示。在制備過程中，試件的加強片粘貼是一項重要環節。由于試件在拉伸試驗過程中需要使用液壓夾頭夾緊兩端，而巨大的夾持力可能會對試件本身造成損傷，為了避免試驗件夾持端被液壓夾頭“夾斷”，保障試件工作區在拉伸載荷下產生有效破壞模式，通常會在試驗件被夾持部位粘貼加強片加以保護。

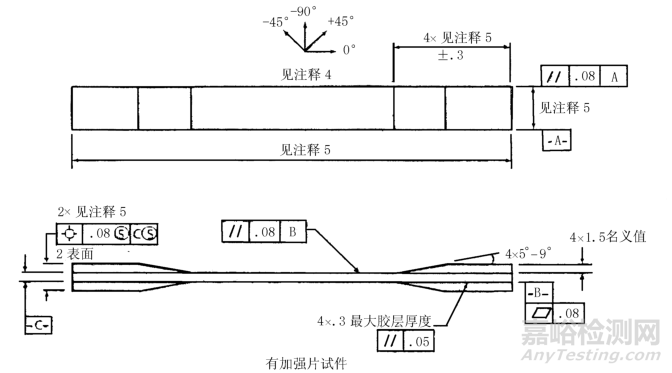

圖1標準ASTMD3039拉伸試樣

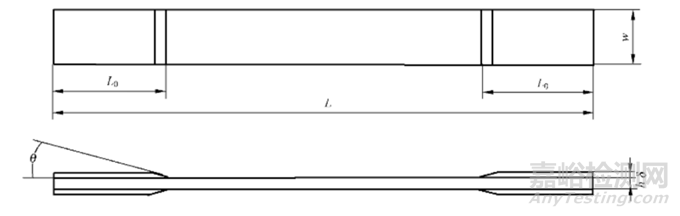

圖2標準ISO527拉伸試樣

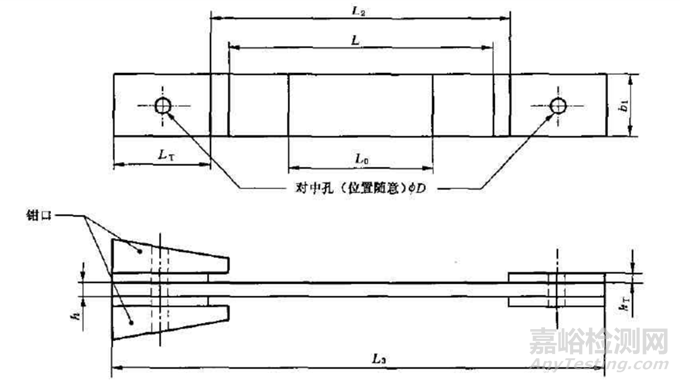

圖3標準GB3354拉伸試樣

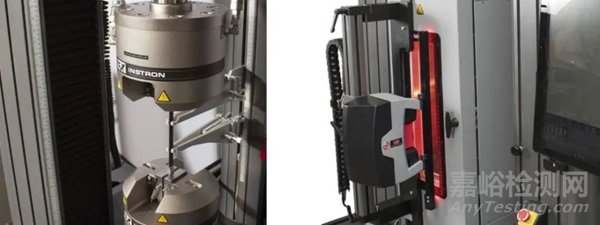

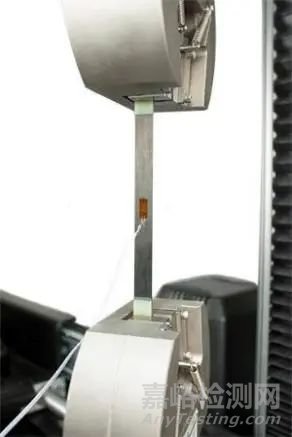

圖4復合材料拉伸試樣力學性能測試方法
加強片材質通常為鋁制加強片、不銹鋼加強片、玻璃纖維復合材料或碳纖維復合材料等，膠粘劑一般采用環氧樹脂、聚氨酯、丙烯酸等。主要工藝流程如下：
首先，為防止拉伸過程中試件增強部位應力集中，將加強片靠近復合材料試件中部的一端打磨成30度左右進行過渡；
隨后，將熱固性膠粘劑放置于待膠接的復合材料鋪層的被粘合面，此時，為了增大加強片與層合板的接觸面積從而增大拉伸過程中兩者之間的摩擦力，既可按照需要使用砂紙對兩者進行±45°方向的打磨，也可以進行化學底涂、等離子處理、火焰處理等工藝，之后再用酒精對經過粗化加工處理的位置進行清洗；
最后，將熱固性復材和膠粘劑在一定溫度和壓力下進行一步固化，形成最終試件，具體流程如圖5-1、5-2、5-3、5-4所示。

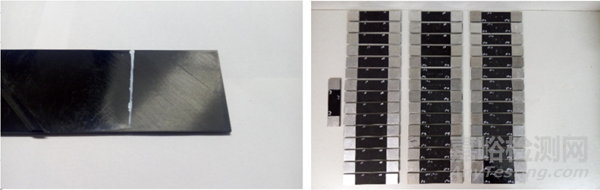

圖5-1 打磨后的鋁制加強片 圖5-2 環氧樹脂膠
圖5-3 打磨后的試件 圖5-4 制作完成
圖5復合材料拉伸試樣制作流程
當然，加強片粘貼工藝過程中也存在一些需要注意的問題。例如粘接過程中由于粘貼壓力大導致的粘接面“貧膠”問題、由于粘接劑粘接性能不佳和粘接界面缺陷導致的加強片粘貼不牢問題。此外，由于熱固性膠粘劑在共固化過程中高溫、高壓條件下的流動性高，易從復材連接面溢出，也容易導致最終復合材料連接接頭的膠層厚度不均勻等。
為了解決上述問題，行業內在加強片的技術方面做了很多改進，例如：一可采用定位塊保證加強片與試驗件不發生滑移；二可采用精密工裝防止粘接劑溢出；三可采用金屬壓板裝置對加強片和試驗件進行加壓以保證其貼合緊密降低缺陷概率；四可采用熱壓罐技術進一步增加加強片與試驗件之間的貼合效果。

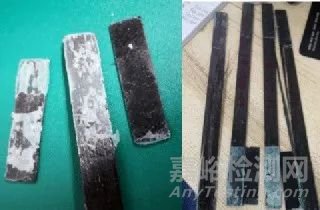

圖6常見復合材料拉伸加強片脫粘問題
值得一提的是，與傳統已經得到ASTMD3039、ISO527和GB3354等相關標準充分驗證的熱固性復合材料加強片粘貼工藝不同。大部分熱塑性復合材料因其樹脂缺乏一些活性的官能團，在粘貼加強片表面時，上述常規膠黏劑很難在復合材料基材形成的有效化學鍵，因而與膠黏劑很難形成有效的粘結。即使對熱塑性基材進行各種表面處理和活化，也很難以實現非常強有效的粘接，加強片在各類測試中尤其是帶環境溫度及條件測試下特別容易脫落。但如果測試樣品表面兩端不貼加強片，測試樣件斷裂情況會非常復雜，斷裂區域分布比較隨機。
針對上述問題，目前行業內的解決方法主要有以下三種：一是對拉伸試樣造型和尺寸進行重新設計，從而在制作拉伸樣件時，確保試樣夾持的根部兩端有更多的纖維材料和基體材料，從而保證端部抗拉強度；二是為了防止液壓夾具和試件之間的相對滑移，可在試樣上包上一層砂紙?jiān)龃竽Σ磷枇?；三是采用新型高性能熱塑性樹脂作為膠粘劑來增強粘接質量。其中前兩種方法除了能反應材料真實的拉伸性能外，還具備許多額外的收益，不僅能夠節省加強片和粘接劑，也大大節省了人力與時間成本，具備一定的可執行性。
參考文獻：
[1] 張媛,王煒,范晨穎,康瑞良,王亦寧,趙云峰. 一種復合材料拉伸試驗件加強片的膠接工裝[P]. 江蘇?。篊N219038562U,2023-05-16.
[2] 盧延國,陸富剛,高愛娟. 一種復合材料力學性能試樣加強片粘接工裝和方法[P]. 山東省：CN113580032B,2023-01-13.
[3] 翁濤.新型熱塑性復合材料拉伸性能的檢測方法研究[J].經濟技術協作信息,2022(9):0155-0157.
[4] 王宇,黃峰. 一種共固化加強片的復合材料構件制備工裝及方法[P]. 北京市：CN111055512B,2021-12-10.
[5] 張超. 一種復合材料試片上加強片膠接的方法[P]. 黑龍江：CN105711079A,2016-06-29.
[6] 程一卿,陳振,吳國松,陳歡華,王文政,李海洋,繆勇. 一種用于復合材料力學性能試驗件的加強片粘貼固化裝置[P]. 上海市：CN214749245U,2021-11-16.
[7] 盧延國,陸富剛,高愛娟. 一種復合材料力學性能試樣加強片粘接工裝和方法[P]. 山東?。篊N113580032A,2021-11-02.
[8] X技術. 加強片樣式與粘貼方法與流程[EB/OL]. (2022-04-13) [2023-06-16]. https://www.xjishu.com/zhuanli/52/202111661785.html
