1、引言
隨著復合材料在航空、汽車和船舶等工業領域的廣泛應用，其力學性能的研究變得日益重要。單向復合材料作為復合材料的基本組成部分，其拉伸性能尤為關鍵。然而，在實際靜力或者疲勞拉伸試驗中，由于多種因素導致的應力集中問題經常使試樣在夾持區域附近過早失效，從而影響試驗結果的準確性和可靠性。

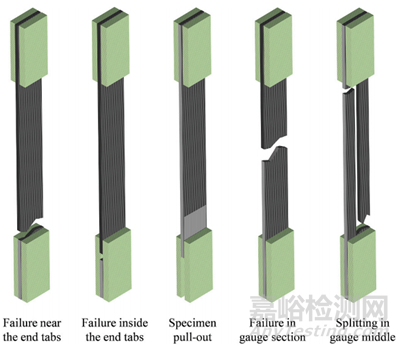

圖1 單向復合材料試樣軸向拉伸載荷下的常見失效模式
近日，復合材料領域國際知名期刊《Composites Part B》發表了一篇題為“Reducing stress concentrations in static and fatigue tensile tests on unidirectional composite materials: A review”的論文。該研究由魯汶大學的研究團隊完成，文章采用試驗和有限元仿真分析的方法分析了單向復合材料拉伸試驗中存在的應力集中問題及其原因，并給出了減少應力集中的措施和方法。
2、研究?jī)?nèi)容及方法
在加強片設計方面，該研究探討了不同加強片形狀、長度、厚度和幾何形狀對應力分布的影響。通過有限元分析和實驗驗證，發現使用低模量材料與高模量材料相結合的混合加強片可以有效降低應力集中，提高碳纖維增強拉擠桿的失效應變和疲勞壽命。同時，加強片長度應足夠長以避免夾緊壓力引起的滑動，加強片厚度應足以保護試樣免受夾具鋸齒表面的影響。

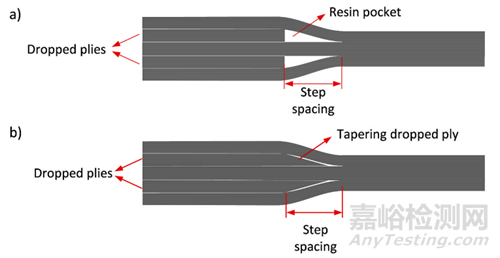

圖2 不同的層壓板丟層設計

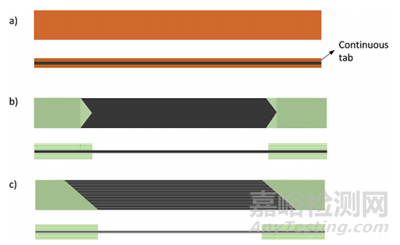

圖3 不同的加強片形狀
在膠黏劑選擇方面，分析了膠黏劑模量對試樣性能的影響。結果表明，增加高模量膠黏劑的厚度可以提高拉伸強度，而低模量膠黏劑則相反。因此，在選擇膠黏劑時，需要綜合考慮其模量與試樣的匹配性。

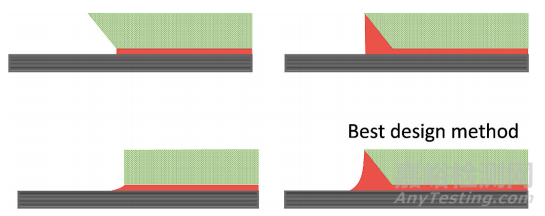

圖3 不同的加強片邊緣設計
在試樣幾何形狀方面，該研究比較了矩形、蝶形、狗骨形試樣的拉伸性能。雖然試驗標準建議使用矩形試樣，但蝶形可確保在試樣中間產生更高的應力。然而，這種形狀可能引起縱向分裂，導致過早失效。因此，在選擇試樣幾何形狀時，需要權衡其優缺點。

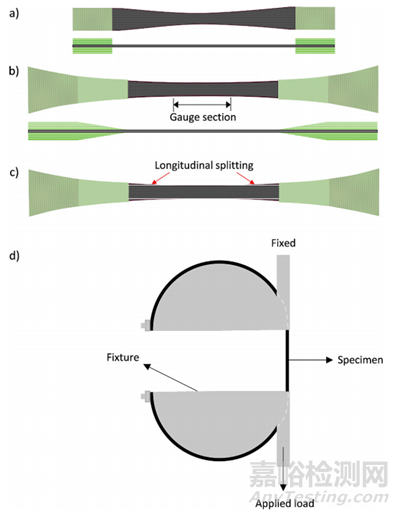

圖4 幾種非矩形拉伸試樣
在測量裝置方面，該研究強調了夾持位置和夾持壓力的重要性。通過調整試樣夾持位置和夾持壓力，可以降低應力集中并提高測試結果的準確性。此外，試樣的不對中和傾斜也會對拉伸性能產生負面影響，因此在進行拉伸試驗前必須確保試樣和夾持器的對準。

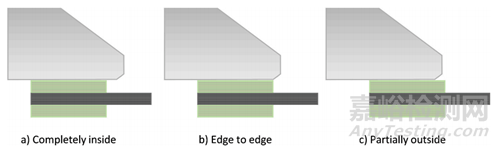

圖5 幾種夾持方式
小結：
該研究通過綜合分析各種因素對應力集中的影響，提出了一系列有效的措施和方法來減少單向復合材料拉伸試驗中的應力集中問題。這些措施包括優化試樣設計、選擇合適的膠黏劑、改進試樣幾何形狀和調整測試設置等。通過實施這些措施，可以顯著提高拉伸試驗結果的準確性和可靠性，為單向復合材料的力學性能評估提供更為準確的數據支持。
此外，該研究還指出了一些需要進一步探討的問題和未來研究方向，如開發新型夾持器以降低應力集中、研究不同材料體系下的應力集中現象等。這些問題的解決將有助于進一步完善單向復合材料拉伸試驗技術，推動復合材料領域的持續發展。

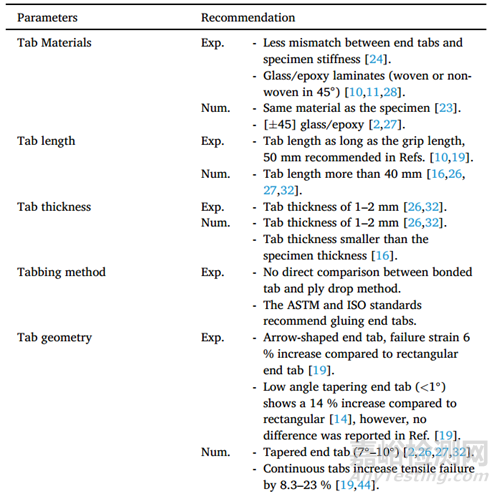

表1 單向復合材料拉伸試驗設計建議
原始文獻：
Babak Fazlali, Stepan V. Lomov, Yentl Swolfs, Reducing stress concentrations in static and fatigue tensile tests on unidirectional composite materials: A review, Composites Part B: Engineering, Volume 273, 2024, 111215.
https://doi.org/10.1016/j.compositesb.2024.111215.
原文鏈接：
https://www.sciencedirect.com/science/article/pii/S135983682400026X
