熒光檢查一直是手術導航中使用的標準方法，但在術中，臨床醫生和患者都會發生X射線不良暴露，具有特定（3D）成像需求的手術受制于多種條件，并且較為依賴不透射線材料的設計屬性。
經驗證，電磁導航（EMN）是一種精確定位且無輻射風險的替代方案。目前，人們正在考慮廣泛使用這種技術。

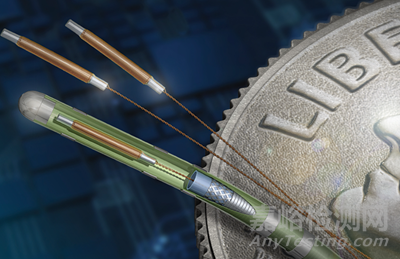

用于導管和微導管彈簧圈的（美國）1角銀幣大小的電磁傳感器【插圖來源：Intricon】
隨著EMN技術的不斷普及，電磁傳感器在醫療器械中的價值不言而喻。選擇一款在性能、成本和可制造性方面均能達到最優狀態的傳感器至關重要，因此，為確保產品滿足臨床和市場需求，生產商需要仔細評估手術導航系統的必要功能類型。
本文將具體介紹EMN技術在手術導航中的種種應用優勢，并探討與傳感器性能、成本和可制造性優化有關的考慮因素。
1、手術導航優勢
熒光檢查法在空間可視性方面存在局限性，而且會給患者和醫護人員帶來劑量相對較大的電離輻射，而EMN技術能夠進入常規檢查方法無法進入的區域，并且不采用電離輻射，而是安全性與超聲檢查法相同的能量場，因此，人們認為該技術更安全。
隨著EMN技術在耳鼻喉科、腫瘤科、泌尿科、肺科、神經病學、心臟病學、機器人手術等臨床實踐領域的廣泛應用，這些優勢為該技術的顯著發展起到了推動作用。事實上，據估計，到2030年，EMN技術市場的增速幾乎是熒光檢查法的3倍。
2、EMN傳感器的性能、成本和可制造性考慮因素

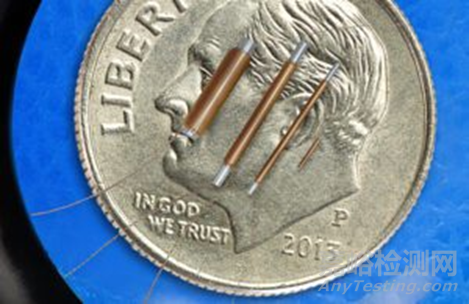

用于微導管彈簧圈的（美國）1角銀幣大小的電磁傳感器【插圖來源：Intricon】
傳感器是組成系統總體性能不可或缺的一部分，但采取一刀切解決方案的做法并不可取。因此，應當根據性能需求選擇合適的組合方案，同時控制好預算，確保產品可制造。
磁芯幾何形狀：圓形是磁芯最常見的幾何形狀。其他形狀的磁芯生產難度之所以較大，是因為每種磁芯都需要采用獨特的繞制方法。因此，如果研究其他幾何形狀的磁芯，就有望為傳感器創造更多空間。只要不需要非圓形磁芯，就能輕松生產傳感器。
尺寸：目標是在盡可能減小包絡尺寸的情況下確保信號最終完整。要讓信噪比達到最大值，同時提高定位精度，可以增加傳感器磁芯直徑，但這種做法通常不切實際，因為如此一來，傳感器尺寸會變得過大。不過，還有其他策略方法可供選擇，比如通過選材提高信號完整度；選擇符合應用要求，且能夠產生優質可靠信號的尺寸。
傳感器數量：考慮使用多少個傳感器可確保手術能實現全面可視化。譬如，第二個傳感器能夠提供器械的XYZ軸位視圖和旋轉視圖。器械中的傳感器數量最終會影響傳感器的設計、生產流程和成本。
放置和外形尺寸：多種情況下，傳感器置于導管等器械尖端中，但此舉可能會占用大量空間。另外，傳感器也可根據空間大小，按照外形尺寸要求進行定制設計。
傳感器集成：傳感器組件可按照適于置入器械的尺寸要求設計，或通過器械內子組件構建傳感器，從而優化空間利用。將傳感器集成到所用組件后，不僅可以實現目標性能，而且還能減少總體空間。
傳感器設計：通過操作各種操縱桿，可實現特定應用情況下的電氣性能和靈敏度優化。電線尺寸、芯材和纏繞圈數都會影響電氣性能。定制傳感器時，可獨立調整長度、直徑、形狀和磁芯幾何形狀。注：與空（磁）芯傳感器相比，實（磁）芯傳感器比較堅固，靈敏度也較高。雙（磁）芯傳感器也可設計，但這種傳感器的生產較為復雜。
有線傳感器與無線傳感器：無線傳感器更為復雜，因為這種傳感器還必須用作收發器，并且必須供電，因此，無線傳感器必須裝入這些組件。選擇無線傳感器時，還需要考慮延遲、大小、各組件復雜性。無線傳感器分為以下兩種：一種是集成各種必要組件的獨立式傳感器；另一種是通過手柄進行供電的引線式傳感器。無線傳感器采用無繩設計，而有線傳感器尺寸較小，通常更適用于手術室。
最重要的：由于需要從連通性角度了解傳感器在器械中的整個集成過程，因此，請勿忽視傳感器及其附件的引線情況。引線往往都在事后考慮，但實際應進行事先考慮。否則，在設計階段就要解決這一問題。
3、市售傳感器與定制傳感器之間的抉擇
市售傳感器不一定是最合適的，但在某些情況下，憑借成本低、供應及時、周轉速度快等優勢，市售傳感器是生產樣機的理想選擇。通常，只需稍加改良，即可讓市售傳感器符合個人設計要求。因此，鑒于醫療器械和實踐中普遍存在成本壓力，市售傳感器可能是一個不錯的選擇。
定制傳感器可應對特定應用情況下的各種獨特挑戰。與市售傳感器不同，定制傳感器內的空間可精心設計，從而充分利用空間并增加功能性。此外，構建定制傳感器時，還可配備各種專用附件，按易于制造的方式設計，從而加快上市速度。
無論應用需要使用哪種傳感器（市售傳感器、定制傳感器），您都可以選擇一家愿意充實您的設計團隊，開展測試設計，并針對優化性能、成本和可制造性而提出相關建議和迭代方案的供應商。請注意，傳感器在潔凈環境下的性能堪稱完美，但在手術室環境下的性能可能差強人意。譬如，某一公司在傳感器進入設計驗證階段之后才發現數據有誤，只好重新對傳感器進行全面設計。如果該公司有合作伙伴，就能避免因延期交付而承擔的巨額成本。
