正電子發射磁共振成像系統注冊審查指導原則
本指導原則旨在指導注冊申請人規范正電子發射磁共振成像系統（Imaging system of positron emission and magnetic resonance imaging，本文簡稱PET/MR）（以下簡稱PET/MR）研制過程和準備相關醫療器械注冊申報資料，同時也為技術審評部門提供參考。
本指導原則是對PET/MR系統的一般要求，注冊申請人應依據產品的具體特性確定其中內容是否適用。若不適用，需具體闡述理由及相應的科學依據，并依據產品的具體特性對注冊申報資料的內容進行充實和細化。
本指導原則是供注冊申請人和技術審評人員使用的指導性文件，但不包括審評審批所涉及的行政事項，亦不作為法規強制執行，應在遵循相關法規的前提下使用本指導原則。如果有能夠滿足相關法規要求的其他方法，也可以采用，但是需要提供詳細的研究資料和驗證資料。
本指導原則是在現行法規和標準體系以及當前認知水平下制定，隨著法規和標準的不斷完善，以及科學技術的不斷發展，相關內容也將適時進行調整。
一、適用范圍
本指導原則適用于PET/MR系統。PET/MR根據產品結構形式不同，可分為分體式、PET插入式、完全集成式，本指導原則所指的PET/MR系統即為完全集成式/一體式PET/MR，分體式和插入式PET/MR系統可參照本指導原則。
二、注冊審查要點
（一）監管信息
1.分類編碼和管理類別
參照現行《醫療器械分類目錄》，該類產品分類編碼為06-17-03，管理類別為第三類。
2.注冊單元?jiǎng)澐?/span>
若申報產品存在多個型號規格或配置，建議依據產品適用范圍、技術原理、結構組成、性能指標等關鍵要素進行注冊單元?jiǎng)澐帧?/span>
2.1適用范圍不同的系統劃分為不同注冊單元。
如，頭部專用PET/MR和全身應用PET/MR應劃分為不同的注冊單元。
2.2 PET部分
主要組成部件、設計結構差異較大的設備應劃分為不同的注冊單元。
如晶體材料不同、探測器結構/組合方式不同的設備，應劃分為不同的注冊單元。
探測器環數不同，應劃分為不同的注冊單元。
硬件差異較大，對系統性能影響較大的應劃分為不同的注冊單元。
原則上PET劃分為不同注冊單元時，PET/MR也應劃分為不同的注冊單元。
2.3 MR部分
參照MR指導原則，原則上MR劃分為不同注冊單元時，PET/MR也應劃分為不同的注冊單元。
（二）綜述資料
1.概述
注冊申請人（以下簡稱申請人）需描述申報產品的通用名稱及其確定依據、管理類別信息、產品適用范圍。若適用，申請人需要提供申報產品的背景信息概述。
2.產品描述
2.1工作原理
申請人需結合臨床應用，描述產品工作原理和技術類型，可以從磁共振成像原理、正電子系統成像原理，PET和MR信息配準和圖像融合、重建和后處理方法等方面加以描述。
2.2結構組成
2.2.1產品整體描述
申請人需提供產品整體描述資料。PET/MR一般由正電子發射斷層掃描（PET）子系統（包括PET探測器）、磁共振成像（MR）子系統（包括超導磁體、梯度功率放大器、梯度線圈、射頻功率放大器、射頻線圈、譜儀）、檢查床、激光燈、工作站、配電系統及生理信號門控單元組成，申請人需結合申報產品實際情況提供PET/MR系統部件技術特性表，如附件1所示。
申請人需提供產品布置圖（工程圖示和真實照片等），描述臨床場景中PET/MR的實際布置情況，圖中需要標識產品結構組成的主要部件及功能。
申請人需提供產品系統框圖和子系統連接示意圖，在圖中對磁共振成像部分（MR）、正電子成像部分（PET）進行標識和注釋。
2.2.2產品部件
2.2.2.1 PET
PET部分的組件描述參照《正電子發射/X射線計算機斷層成像系統注冊技術審查指導原則》和《正電子發射/X射線計算機斷層成像系統（數字化技術專用）注冊審查指導原則》相應要求進行描述。提供PET探測器結構示意圖、剖面圖，結合產品實際對PET探測器晶體種類、主要性能、尺寸、數量、排列方式，光電轉換器種類、采用的數字化方式和數字化程度、主要性能、尺寸、數量、排列方式；探測器模塊數量、每個探測器模塊的晶體數目、每個模塊光電轉換器件數目，探測器結構及光子入射定位、定時及能量甄別等原理及相關算法進行詳細描述。
2.2.2.2 MR
MR部分的組件可參照MR系統指導原則進行描述，提供部件示意圖和實物圖，結合產品實際對主磁體、譜儀、射頻系統（包括射頻功率放大器、射頻線圈）、梯度系統（包括梯度功率放大器、梯度線圈）、脈沖序列等的組成和工作原理進行詳細描述。
PET、MR若為已在中國境內取得醫療器械注冊證書的產品，可提供注冊證信息。同時說明申報產品中的PET和/或MR和已取得注冊證書的PET和/或MR有哪些差異。
2.2.2.3掃描架

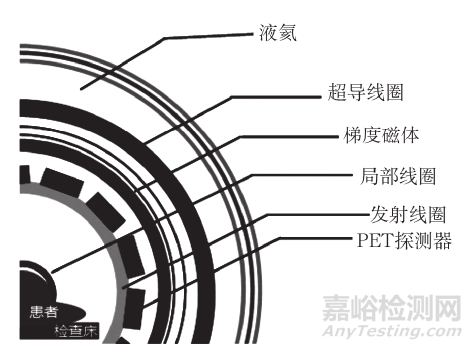

提供掃描架內部結構圖或剖面圖，詳述磁體、線圈和探測器的位置排布（例如圖1）。
圖1 PET/MR系統掃描架內部結構圖示例
描述系統主磁場兼容性、梯度場穩定性、降低射頻干擾等的硬件設計。包括：
（1）PET探測器射頻技術設計和工作原理、屏蔽材料。
（2）PET探測器穩定性技術設計和工作原理，如冷卻系統。
（3）主磁場穩定性和均勻性技術和工作原理，如主磁場的均勻性、主動勻場方式或被動勻場方式，是否具備勻場電源和勻場線圈。
（4）MR射頻工作時的穩定性技術設計和工作原理，如射頻去耦技術。
（5）梯度場穩定性技術設計和工作原理，如磁場電流補償、線圈補償、主動屏蔽技術、高效水冷等。
如有不適用部分可做說明。如不適用射頻技術。
申請人需明確申報產品相對于市場上同類產品的創新性技術、設計和應用的介紹。如產品硬件組合新特征、射頻磁場屏蔽新技術或新材料。
2.2.2.4檢查床
描述檢查床結構、材質、結構示意圖，給出具體參數，包括Z軸定位準確性、最大掃描長度、垂直升降范圍、最大承重等。
2.2.2.5附件
描述系統包含的附件（如患者固定、支撐裝置等），包括附件的預期用途、規格尺寸、圖示等。
2.2.2.6激光燈
描述定位激光燈的安裝位置（示意圖）、個數、激光產品分類、波長、功率等。
2.2.2.7工作站
PET/MR系統工作站通常包含圖像采集和圖像處理系統，圖像采集包括主機、顯示器、圖像采集軟件。圖像處理系統包括重建計算機、圖像處理工作站和圖像處理系統軟件。描述工作站硬件配置和軟件基本信息。
2.2.2.8門控設備
明確設備只有門控接口還是包含門控設備。
若只有門控接口，應描述接口類型，可兼容的門控信息和可為用戶提供的軟件界面信息。
若含門控設備應對門控設備進行介紹。介紹生理信號門控設備結構組成、工作原理、內置/外接、前瞻性/回顧性應用等。
2.2.2.9其他部件
若產品具備其他部件，例如掃描環境相關的附件（無磁耳機、報警球裝置、磁體檢查通道照明系統、檢查通道送風系統等）和患者狀態監視系統等。需描述部件工作原理、預期用途和基本性能。
2.2.3產品性能
2.2.3.1掃描模式
介紹產品的所有掃描模式、臨床工作流及應用情況。
2.2.3.2產品配置
對于存在多種配置的產品，應當提供產品配置表，明確各配置的區別。
2.2.3.3物理性能
申請人需明確產品主要物理性能參數包括PET探測器性能、MR掃描性能、PET/MR融合性能。性能參數包括需在產品技術要求中定義的指標，以及研究資料體現的性能。PET部分參考PET/CT指導原則和PET/CT指導原則（數字化技術專用）。MR部分參考MR指導原則。
PET/MR融合性能包括患者空間、圖像配準精度、噪聲、PET和MR兼容性（PET對MR的干擾、MR對PET的干擾）等。
2.2.3.4軟件性能
申請人可以結合用戶界面，簡要描述軟件組件信息，列表說明重要的軟件功能模塊。
圖像采集軟件：介紹圖像采集軟件的所有采集模式和功能。
圖像重建軟件：列明所有標配和選配重建功能，介紹主要功能、原理、特點等，明確PET散射校正、PET衰減校正、PET重建、MRI重建、運動和金屬等偽影校正的軟件技術。明確是否可以實現在線或者離線重建的功能。
圖像配準融合軟件：詳述PET和MR圖像配準融合軟件的原理。
圖像后處理：列明所有標配和可選圖像后處理軟件，介紹主要功能用途、必要的原理等。
以上均需明確是否涉及新技術、人工智能技術。后處理軟件若已在中國境內單獨注冊的軟件應提供制造商、軟件名稱、型號、版本號、以及醫療器械注冊證信息。
若申報產品的采集、重建、圖像配準融合及后處理功能集成在同一軟件平臺，則根據前述軟件功能模塊分別進行詳細描述。
2.2.3.5型號規格
對于存在多種型號規格的產品，需明確各型號規格的區別。需采用對比表及帶有說明性文字的圖片、圖表，對于各種型號規格的結構組成、功能、產品特征和運行模式、技術參數等方面加以描述。
2.3包裝說明
申請人需描述注冊單元內所有產品組成的包裝情況，說明包裝清單和包裝方式，提供包裝圖示。
2.4研發歷程、與同類和/或前代產品的參考和比較
若存在可以參考的同類產品/前代產品，建議列表比較說明申報產品與同類產品/前代產品在工作原理、結構組成、制造材料、性能指標、作用方式、適用范圍等方面的異同，并重點說明申報產品的新功能、新應用、新特征。
3.適用范圍和禁忌證
3.1產品適用范圍
描述申報產品的適用范圍。PET、MR部分是否可獨立用于臨床診斷的描述。新技術、新方法的是否有特殊的臨床預期用途。例如：
PET/MR系統提供生理和解剖信息的配準與融合，臨床常用于神經系統、心血管系統疾病和腫瘤的影像學檢查及評估。該系統PET或MR可以單獨成像。
申請人需說明產品對于操作者的要求，明確目標用戶，以及操作產品應具備的技能、知識、培訓等。
3.2預期使用環境
申請人需詳述產品使用環境條件及儲存環境條件，包括：
3.2.1提供產品的儲存運輸、使用環境要求（溫度范圍、相對濕度范圍、氣壓范圍等）。
3.2.2說明產品可以安全、有效地使用的環境、場景和范圍。
3.3禁忌證（注意事項）
如適用，應當明確說明該器械不適宜應用的某些疾病、情況或特定的人群（如兒童、老年人、孕婦及哺乳期婦女、肝腎功能不全者、幽閉癥者以及體內有磁性金屬植入物、PET或MR造影劑的禁忌證）。
3.4適用人群的描述
目標患者人群的信息（如成人、兒童或新生兒），患者選擇標準的信息。
4.申報產品上市歷史
若適用，申請人需要提供以下相關資料：
4.1上市情況。申報產品在各國家或地區的上市批準時間、銷售情況。
4.2不良事件和召回。
4.3銷售、不良事件及召回率。
5.其他申報綜述信息
5.1產品外部接口
5.1.1接口信息
申請人需說明產品外部接口信息，包括：
5.1.1.1接口類型。例如：標準/專用接口、電氣/機械接口、無線通訊接口等。
5.1.1.2接口功能。例如：信號控制、數據交換、是否為聯合使用設備提供電源等。
5.1.2接口數量和連接方式。
5.2聯合使用器械
包括但不限于門控設備等裝置，申請人需提供系統接口設計說明，接口類型，以及接口對應的組合使用器械的情況介紹。提供第三方設備的制造商、型號及醫療器械注冊證復印件。提供組合使用器械與申報產品的集成測試報告。
若適用，申請人可以提供設備需要重點關注的其他內容和支持性資料。
（三）非臨床資料
1.產品風險管理資料
產品風險管理資料應符合GB/T 42062《醫療器械風險管理對醫療器械的應用》。申請人需識別和判定與產品有關的危險（源），估計和評價相關風險，控制風險并監測風險控制的安全性、有效性。本指導原則提供了PET/MR系統的可能危險（源）示例的不完全清單（附件2），幫助申請人判定與產品有關的危險（源）。申請人可以根據產品特征確定其他可能危險（源），采取相應控制措施，確保產品風險降至可接受的程度。
2.醫療器械安全和性能基本原則清單
申請人需提供《醫療器械安全和性能基本原則清單》，并說明產品為了符合適用的各項要求所采用的方法，以及證明其符合性的文件。對于不適用的各項要求，應說明理由。
3.產品技術要求及檢驗報告
3.1申報產品適用標準情況
申請人需列表說明申報產品應符合的國家標準和行業標準，可以參考表1示例。
表1 PET/MR相關適用標準
|
標準編號
|
標準名稱
|
適用情況
|
|
GB 9706.1
|
醫用電氣設備 第1部分：基本安全和基本性能的通用要求
|
適用
|
|
YY 9706.102
|
醫用電氣設備 第1-2部分：基本安全和基本性能的通用要求 并列標準：電磁兼容要求和試驗
|
適用
|
|
YY 9706.233
|
醫用電氣設備第2-33部分：醫療診斷用磁共振設備的基本安全和基本性能專用要求
|
適用
|
|
GB 7247.1
|
激光產品的安全 第1部分：設備分類、要求
|
有激光產品適用
|
|
YY/T 1719
|
正電子發射斷層成像及磁共振成像設備通用技術要求
|
適用
|
|
YY/T 1840
|
醫用磁共振成像設備通用技術要求
|
適用
|
|
GB/T 18988.1
|
放射性核素成像設備性能和試驗規則第1部分正電子發射斷層成像裝置
|
IEC標準和NEMA標準選其一適用
|
|
GB/T 25000.51
|
系統與軟件工程系統與軟件質量要求和評價（SQuaRE）第51部分：就緒可用軟件產品（RUSP）的質量要求和測試細則
|
適用
|
上述標準均宜執行適用的國家標準、行業標準的現行有效版本，建議申請人主動跟蹤相關標準的更新情況。GB/T 18988.1 中IEC標準和NEMA標準可任選其一適用。建議申請人完整地引用一個標準，不應交叉引用。
3.2產品技術要求
產品技術要求需參照《醫療器械產品技術要求編寫指導原則》等規范性文件進行編制。若適用，申請人可以參考本指導原則附件3的模板示例。
3.2.1產品型號/規格及其劃分說明
申請人需提供產品型號/規格劃分說明，多個型號/規格，建議列表的形式列出各個型號的規格參數。
申報產品需說明軟件組件名稱、軟件發布版本、軟件完整版本命名規則，明確軟件完整版本的全部字段，逐項說明每字段含義、變化規律，提供每字段含義對應的軟件更新的可能示例。
3.2.2性能指標
產品性能指標條款可以參照YY/T 1719、YY/T 1840和GB/T 18988.1的相關要求，結合產品特征進行制定。
申請人需依據產品實際應用情況，在性能指標條款中列明相關參數的具體數值，例如：范圍、誤差等。此外，需要考慮符合以下標準要求：
電氣安全：GB 9706.1。
電磁兼容：YY 9706.102。
磁共振系統：YY 9706.233。
激光定位系統：GB 7247.1。
其他（若適用）。
3.2.3檢驗方法
建議注明引用標準的編號、年代號及條款號。
3.2.4附錄
需列明產品安全特征，提供絕緣圖、絕緣路徑表。
3.3產品檢驗報告
檢驗報告需注明產品型號規格或配置，樣品描述應與產品技術要求的部件名稱和型號等信息保持一致。
檢驗報告需提供軟件版本界面的真實照片或列明軟件版本信息。具有用戶界面的軟件需要體現軟件發布版本和軟件完整版本，無用戶界面的軟件需體現軟件完整版本。
PET性能部分，檢測報告應參照YY/T 1719-2023的4.3的要求報告相應的數值和圖片等內容。如采用GB/T 18988.1-2013附錄NB的測試方法，檢測報告應報告的內容見《正電子發射/X射線計算機斷層成像系統注冊技術審查指導原則》附錄9。不能體現在注冊檢驗報告中的，應另附文件說明。
3.3.1同一注冊單元的典型檢驗產品
申請人需按照注冊單元進行產品檢驗，檢驗結果需要覆蓋注冊單元內所有產品型號規格或配置。典型檢驗產品需要考慮結構組成、性能指標、預期用途等，一般選取功能最齊全、結構最復雜、風險最高的產品型號規格或配置，并提供檢驗典型性說明。
3.3.2產品EMC檢驗
申請人需提供EMC檢驗中產品運行模式的選取依據，并建議考慮產品基本性能。如根據風險評估無基本性能可進行說明。根據標準要求進行EMC檢驗。
3.3.3關于檢驗情況的說明
申請人可以提供檢驗情況說明和檢驗報告清單，描述檢驗報告對應的產品型號規格/配置和檢驗類型（產品性能和安規檢驗、EMC檢驗等）。
4.研究資料
4.1化學和物理性能研究、電氣系統安全性研究
申請人需提供產品非臨床研究綜述，逐項描述所開展的研究，概述研究方法和研究結論。列表逐項說明產品性能指標條款的來源和制定依據。
申請人需說明適用的標準或方法，解釋引用或采用的理由。關于適用標準中的不適用條款，需要提供必要的說明。
申請人需提供產品性能研究資料，可以結合綜述資料中描述的產品掃描模式、應用模式、技術特點等，提供相應的測試驗證資料。
PET部分需參照PET/CT指導原則和PET/CT指導原則（數字化專用）提交研究資料。
MR部分需參考MR指導原則提供研究資料。
PET/MR部分需提供PET/MR兼容性、PET衰減校正、運動校正準確性、圖像配準精度等研究資料。
提供新技術/關鍵技術的驗證確認資料。新技術的設計與實現采用了國際標準或技術規范的，應提供相應名稱。若采用了國家標準、行業標準以外的標準或模體進行測試的，應介紹相關信息及詳細的測試方法。
所有的測試驗證資料應包括測試流程、詳細的測試方法和測試結果。
4.2輻射安全研究
通常PET/MR設備本身沒有放射性輻射。其輻射來源于注射于病人的放射性核素或者質控、校準使用的放射源，在這種情況下，需要說明如何對輻射進行控制和防護，特別是涉及放射源的情況。
4.3軟件研究
申請人可以依據《醫療器械軟件注冊審查指導原則（2022年修訂版）》，提供軟件研究資料（含現成軟件研究資料、互操作性研究資料、GB/T25000.51-2016自測報告等）。軟件研究報告需覆蓋全部軟件組件，并建議關聯綜述資料描述的產品功能。
申請人需描述軟件完整版本的全部字段和字段含義，逐項針對字段進行舉例說明，并確定軟件完整版本和發布版本。
若采用深度學習算法等人工智能技術，申請人可以參照《人工智能醫療器械注冊審查指導原則》提交相應資料。
申請人可以參照《醫療器械網絡安全注冊審查指導原則（2022年修訂版）》提供網絡安全研究資料。
若適用，按《醫療器械軟件注冊審查指導原則（2022年修訂版）》提交互操作性研究資料，可單獨提交，亦可與軟件研究資料合并。
4.3生物學特性研究
明確產品中與人體接觸部件（床面、線圈、綁帶、頭托等）材料、接觸類型。申請人可以依據GB 16886.1《醫療器械生物學評價第1部分：風險管理過程中的評價與試驗》的方法，開展生物學評價研究。
4.4清潔和消毒研究
需明確推薦的消毒工藝（方法和參數、消毒頻率、消毒介質）以及所推薦清潔消毒方法確定的依據。提交清潔消毒有效性的驗證確認資料。
4.5動物試驗
申請人在產品研制過程中可參照《醫療器械動物試驗研究注冊審查指導原則第一部分：決策原則》確認是否需要進行動物試驗。開展動物試驗時需參照《醫療器械動物試驗研究技術審查指導原則》（第二部分：實驗設計、實施質量保證）相關要求。
通常對于沒有PET/MR產品研發經驗的全新制造商，在研制第一款PET/MR產品時可以考慮動物試驗進行驗證。另外，研制產品和已上市同類產品相比發生重大變化時，如：設備采用全新的工作原理和結構設計，屬于全新設備，國內市場上沒有與之類似的上市設備；設備采用了新的關鍵器件，該器件具有全新的技術特性，其對設備的應用和操作產生了較大的影響，所獲得的影像質量也有很大區別；在原有的基礎上開發了新的臨床應用領域等情況，可以考慮動物試驗進行驗證。
動物試驗可作為模體試驗的補充，例如新算法圖像質量的驗證和延時成像、快速成像、動態成像、定量成像等功能的驗證資料。提供產品注冊申報資料時，可作為研究資料和臨床評價資料的支持性文件。
如適用，可參照PET/CT指導原則動物試驗章節提交動物試驗資料。
5.穩定性研究
5.1使用穩定性
申請人可以依據《有源醫療器械使用期限注冊技術審查指導原則》，提供產品使用期限的研究資料。
對于某些部件，應單獨確定其使用期限。該期限可以與整機相同，也可不同。這些部件包括但不限于：需定期更換的部件、光學/輻射敏感部件、機械磨損部件等（如PET探測器、檢查床、磁體、譜儀、射頻線圈、梯度線圈、其他電氣部件等）。
對于用時間作為壽命評估單位不合適的部件，可進行適合部件本身特性的單獨規定。應提供制定相應部件使用期限的驗證報告。
5.2運輸穩定性
申請人需提供運輸穩定性和包裝研究資料，證明在規定的運輸條件下，運輸過程中的環境條件不會對醫療器械造成不利影響。
申請人可以參考GB/T 14710等相關標準進行研究。PET/MR 至少應執行 GB/T 14710-2009 中關于氣候環境的低溫存儲試驗、高溫存儲試驗和濕熱存儲試驗?？蓴y帶部件應執行 GB/T 14710-2009 中機械環境的振動試驗和碰撞試驗。也可以采用其他方法或者標準進行研究，但需說明理由。
（四）臨床評價
PET/MR產品不屬于免于進行臨床評價的醫療器械，臨床評價資料可以參照《醫療器械臨床評價技術指導原則》《醫療器械臨床試驗質量管理規范》《醫療器械臨床試驗設計指導原則》《接受醫療器械境外臨床試驗數據技術指導原則》《正電子發射/X射線計算機斷層成像系統同品種臨床評價注冊審查指導原則》及《醫用磁共振成像系統同品種臨床評價技術審查指導原則（2020修訂版）》等文件的要求提交相關資料。
（五）產品說明書和標簽樣稿
產品說明書和標簽需符合《醫療器械說明書和標簽管理規定》以及相關國家標準、行業標準的要求（如：GB 9706系列安全標準、YY 9706.102等中關于說明書和標簽標識方面的要求）。其中說明書中應特別注意的地方有：
產品說明書需明確產品的日常維護與質量控制方法。明確設備維護周期，日程質量控制的程序、質量控制檢測方法和判斷標準。
若有與申報產品配合使用的組合設備（如呼吸門控設備），需在說明書中明確組合設備的制造商、型號及與申報產品的連接和使用方法。
產品說明書建議提供符合相關標準的主要產品技術參數，包括產品技術要求規定的主要性能指標。
（六）質量管理體系文件
按照《關于公布醫療器械注冊申報資料要求和批準證明文件格式的公告》的要求提交質量管理體系文件。
三、參考文獻
[1] 國家市場監督管理總局.醫療器械注冊與備案管理辦法:國家市場監督管理總局令第47號[Z].
[2] 國家藥品監督管理局.關于公布醫療器械注冊申報資料要求和批準證明文件格式的公告：國家藥品監督管理局公告2021年第121號[Z].
[3] 國家藥品監督管理局.醫療器械注冊自檢管理規定:國家藥品監督管理局公告2021年第126號[Z].
[4] 國家食品藥品監督管理總局.醫療器械說明書和標簽管理規定：國家食品藥品監督管理總局令第6號[Z].
[5] 國家食品藥品監督管理總局.醫療器械通用名稱命名規則：國家食品藥品監督管理總局令第19號[Z].
[6] 國家食品藥品監督管理總局.醫療器械分類目錄：國家食品藥品監督管理總局公告2017年第104號[Z].
[7] 國家藥品監督管理局.醫療器械安全和性能的基本原則：國家藥品監督管理局通告2020年第18號[Z].
[8] 國家藥品監督管理局.醫療器械產品技術要求編寫指導原則：國家藥品監督管理局通告2022年第8號[Z].
[9] 國家藥品監督管理局醫療器械技術審評中心.醫療器械軟件注冊審查指導原則（2022年修訂版）：國家藥品監督管理局醫療器械技術審評中心通告2022年第9號[Z].
[10] 國家藥品監督管理局醫療器械技術審評中心.醫療器械網絡安全注冊審查指導原則（2022年修訂版）：國家藥品監督管理局醫療器械技術審評中心通告2022年第7號[Z].
[11] 國家藥品監督管理局.有源醫療器械使用期限注冊技術審查指導原則：國家藥品監督管理局通告2019年第23號[Z].
[12] GB 9706.1-2020,醫用電氣設備 第1部分:基本安全和基本性能的通用要求[S].
[13] YY 9706.102-2021,醫用電氣設備第1-2部分:基本安全和基本性能的通用要求 并列標準：電磁兼容 要求和試驗[S].
[14] YY 9706.233-2021, 醫用電氣設備 第2-33部分：醫療診斷用磁共振設備的基本安全和基本性能專用要求[S].
[15] YY/T 1719-2023, 正電子發射斷層成像及磁共振成像設備通用技術要求[S].
[16] YY/T 1840-2023, 醫用磁共振成像設備通用技術要求[S].
[17] GB/T 18988.1-2013, 放射性核素成像設備性能和試驗規則第1部分正電子發射斷層成像裝置[S].
[18] NEMA NU2, Performance Measurements of Positron Emission Tomographs[S].
[19] GB/T 14710-2009,醫用電氣設備環境要求及試驗方法[S].
[20] GB/T 42062-2022,醫療器械 風險管理對醫療器械的應用[S].
[21] GB/T 16886.1-2011，醫療器械生物學評價 第1部分：風險管理過程中的評價與試驗[S].
附件1
產品規格參數表
|
序號
|
部件名稱
|
型號
|
規格參數
|
備注
|
|
1
|
PET/MR掃描架
|
|
患者空間尺寸
|
|
|
2
|
PET探測器
|
|
晶體材料
晶體尺寸（長×寬×厚mm）
晶體總數
晶體環數
排列方式
光電轉換器種類、數量（如有）
每個模塊的SiPM數量
每環模塊數量
SiPM總數量
SiPM晶體陣列覆蓋率
數據采集通道總數
探測器環內徑
|
|
|
3
|
主磁體
|
|
安裝的類型（固定、移動或便攜式）
主磁體的材料和類型（超導或永磁）和場強
勻場方法
高階勻場線圈（如適用）
屏蔽方式（主動或被動）重量、制冷劑類型和蒸發損耗率（如適用）
磁場時間的穩定性、磁場空間均勻性（同時聲明勻場區的大?。⒙愦朋w尺寸、磁體的患者空間幾何尺寸以及逸散場的范圍（5高斯線的位置）
|
硬件相同，通過軟件調節功率
|
|
4
|
譜儀
|
|
發射及接收通道數，射頻頻率范圍、穩定性，頻率精度
梯度輸出信號分辨率
AD采樣率、最大射頻發射/接收帶寬
部件安裝位置
|
|
|
5
|
射頻系統
|
|
相位精度
發射射頻放大器最大輸出功率及占空比
接收前置放大器噪聲和帶寬
部件安裝位置
|
|
|
6
|
射頻線圈
|
|
線圈的類型（發射、接收、發射/接收，表面線圈還是容積線圈）
預期用途（共振核、應用部位）
線圈設計的描述（例如線性、正交、相位陣列、通道數等）
線圈設計、包括每個接收單元位置的圖解
電路示意圖
去耦方法
線圈材料
部件安裝位置
|
|
|
7
|
梯度系統
|
|
梯度線圈設計的描述，包括圖解和尺寸、最大峰值電流（Imax）、最大峰值電壓（Vmax）最大梯度強度/切換率、梯度線性度（何種體積范圍內）、屏蔽方式和冷卻方式、噪聲（掃描室）部件安裝位置
|
|
|
8
|
脈沖序列
|
|
序列的類型（例如自旋回波、梯度回波等）
預期用途（應用部位、具體的疾病或狀況）
對比度特性（例如，T1、T2等）
脈沖時序示意圖
最大層面數（多層）、層面最薄厚度和間隔
最大采集和顯示矩陣尺寸
最大視野和最小視野、最短TR最短TE
|
|
|
9
|
檢查床
|
|
Z軸定位準確性
最大掃描長度
垂直升降范圍
最大承重
|
|
|
10
|
激光定位燈
|
|
激光分類
定位精度
|
|
|
11
|
系統采集控制工作站（PET）
|
|
操作系統
典型配置
CPU性能
內存大小
圖像存儲容量
|
符合的標準
|
|
12
|
系統采集控制工作站（MR）
|
|
操作系統
典型配置
CPU性能
內存大小
圖像存儲容量
|
符合的標準
|
|
13
|
圖像重建工作站（PET）
|
|
操作系統
典型配置：
CPU性能
內存大小
圖像存儲容量
|
符合的標準
|
|
14
|
圖像重建工作站（MR）
|
|
操作系統
典型配置
CPU性能
內存大小
圖像存儲容量
|
符合的標準
|
|
15
|
后處理工作站（PET/MR）
|
|
操作系統
典型配置
CPU性能
內存大小
圖像存儲容量
|
符合的標準
|
|
16
|
顯示器
|
|
典型配置
屏幕分辨率
顯示器數目尺寸
類型（CRT/液晶，彩色/黑白）
對比度
診斷/預覽
|
符合的標準
|
|
17
|
系統采集控制軟件（PET/MR）
|
|
軟件發布版本號
|
|
|
18
|
圖像重建軟件（PET）
|
|
軟件發布版本號
|
|
|
19
|
圖像重建軟件（MR）
|
|
軟件發布版本號
|
|
|
20
|
圖像后處理軟件（PET）
|
|
軟件發布版本號
|
|
|
21
|
圖像后處理軟件（MR）
|
|
軟件發布版本號
|
|
|
選配件
|
|
1
|
不間斷電源
|
|
|
|
|
2
|
生理信號門控系統
|
|
連接方式（有線/無線）
輸出數據類型（心電/呼吸）
外接/內置
前瞻性/回顧性
|
|
|
3
|
核醫學高級應用軟件（心血管應用）
|
|
軟件發布版本號
|
|
|
4
|
核醫學高級應用軟件（神經系統）
|
|
軟件發布版本號
|
|
|
5
|
MR高級應用軟件
|
|
軟件發布版本號
|
|
|
6
|
……
|
|
|
|
|
附件
|
|
1
|
頭托
|
|
最大負載（有支撐作用）
與系統的連接方式（物理連接、有源連接）
與人體接觸材料
|
|
|
2
|
床墊
|
|
與人體接觸材料
|
|
|
3
|
……
|
|
|
|
|
系統參數
|
|
|
PET部分
|
|
橫向視野
軸向視野
橫斷圖像層厚、層數
符合窗寬
能量窗寬
采集模式（如靜態、步進式、連續進床等）
采集床位數
|
|
|
|
MR部分
|
|
磁場強度
|
|
注1：應參照上述表格，根據申報產品實際情況列明產品規格參數、配置情況。表格中未盡事宜，可以增加。有不適用或不符合的特殊情況，另附文件說明。
注2：若申報產品的采集、重建、后處理功能集成在同一軟件平臺，則版本號可使用系統軟件發布版本號。
附件2
產品風險管理資料關注點
針對PET/MR產品的安全特征，從能量危險（源）、生物學和化學危險（源）、操作危險（源）、信息危險（源）等方面，對產品風險進行全面分析并闡述相應的防范措施。PET/MR產品可能危險（源）示例如下：
表1 PET/MR產品的主要危險（源）
|
危害分類 |
危害二級分類 |
危害示例 |
可預見的事件序列 |
危害處境 |
損害 |
|
能量危害 |
電擊危害 |
應用部分或可觸及導電部分漏電流超出范圍 |
病人或操作者直接接觸器械的應用部分或可觸及導電部分 |
病人或操作者受到電擊 |
驚嚇、可逆轉的電擊傷、不可逆轉的電擊傷、死亡 |
|
系統安裝不良、部件更換不當（如：保護接地不當） |
保護接地與基本絕緣同時失效 |
病人或操作者受到電擊 |
驚嚇、可逆轉的電擊傷、不可逆轉的電擊傷、死亡 |
|
系統工作電壓暴露 |
系統外殼被打開情況下，設備持續工作。 |
病人或操作者受到電擊 |
驚嚇、可逆轉的電擊傷、不可逆轉的電擊傷、死亡 |
|
環境濕度超出設備正常工作許可范圍 |
系統絕緣隔離失效、被擊穿 |
病人或操作者受到電擊 |
驚嚇、可逆轉的電擊傷、不可逆轉的電擊傷、死亡 |
|
液體溢流造成短路 |
注射藥物泄漏造成液體溢流。 |
病人或操作者受到電擊 |
驚嚇、可逆轉的電擊傷、不可逆轉的電擊傷、死亡 |
|
熱能造成灼傷或火災 |
可觸及表面過熱 |
病人或操作者直接接觸過熱表面 |
病人或操作者受到燙傷 |
驚嚇、可逆轉的燙傷、不可逆轉的燙傷 |
|
組件失效、結構破壞導致的熱液泄露、飛濺 |
熱油從掃描架泄漏 |
病人或操作者受到燙傷 |
驚嚇、可逆轉的燙傷、不可逆轉的燙傷 |
|
系統組件燃燒 |
系統部件超溫 |
部件溫度超過材料燃點 |
火災 |
|
機械損害 |
零部件松動、脫出主機 |
設備旋轉部分緊固件機械松動 |
旋轉過程中，零部件脫出主機 |
驚嚇、可逆轉的擊傷、不可逆轉的擊傷、死亡 |
|
運動部件失控及非預期運動 |
運動控制部件被持續觸發 |
運動部件持續運行超出行程范圍 |
撞擊、拉傷病人 |
|
設備翻倒與滑動 |
設備受到外力推動 |
設備翻倒 |
撞擊、壓倒病人 |
|
患者從支撐裝置上跌落 |
較重的病人使用支撐裝置 |
支撐裝置翻倒 |
撞擊、摔傷病人 |
|
非電離輻射 |
患者支撐錯誤運動，病人擺位不當，導致重新掃描 |
患者支撐錯誤運動 |
成像部位偏差 |
患者接受無益電磁輻射 |
|
門控或觸發延時或不能觸發 |
使用未經授權的門控部件 |
門控延時錯誤 |
患者接受無益電磁輻射 |
|
RF場導致灼傷 |
1）RF電流流過病人或附近的閉合導體環路 |
使用者進入雜散射頻場暴露區 |
患者灼傷 |
|
|
|
2）接收線圈與發射場耦合，大電場產生的局部熱 3）接收線圈電纜與接頭接觸不良，有源去耦電路失效 |
|
感興趣區域控制不準確，部分成像或不能成像 |
定位位置偏差 |
實際成像區域，偏離所定位的感興趣區域 |
病人接受無益電磁輻射 |
|
磁能 |
磁力作用下鐵磁成分危及人體組織或醫療設備 |
患者攜帶設備和或體內植入金屬異物 |
強磁場造成人身?yè)p傷 |
患者受傷、死亡 |
|
聲能 |
梯度線圈電流受磁場力作用產生噪聲 |
噪聲太大 |
患者聽力受到噪聲刺激 |
患者聽力損傷 |
|
其它能量傷害 |
激光對患者、操作者的視覺傷害 |
患者、操作者對激光危害認識不足 |
患者、操作者視網膜受到激光照射 |
患者視覺損傷 |
|
|
磁體冷卻劑對維護人員的低溫傷害 |
維護人員沒有穿戴保護裝置直接接觸低溫物質 |
維護人員被低溫物質灼傷皮膚 |
維護人員皮膚灼傷 |
|
生物和化學危害 |
生物相容性危害 |
可接觸部件生物相容性問題 |
患者接觸生物不相容材料 |
患者與生物不相容材料接觸 |
皮膚過敏 |
|
交叉感染危害 |
接觸患者的部分可能造成交叉感染 |
設備清潔不當 |
患者、操作者接觸到傳染性病菌 |
交叉感染 |
|
運行中的危害 |
設備功能的喪失或變壞 |
設備校準錯誤造成的危害 |
設備校準錯誤 |
設備損壞 |
設備可得性受損 |
|
影像重建或后處理過程導致的偽影 |
設備故障造成偽影 |
設備故障 |
影像質量降低、設備可得性受損 |
|
PET像與MR影像的配準錯誤 |
校準過程未正確執行 |
設備校準不當 |
影像質量降低 |
|
通信故障導致操作員無法聽到患者聲音 |
患者通信模塊失效 |
使用者與患者失去聯絡 |
精神緊張 |
|
設備誤用造成的危害 |
病人人口數據、掃描參數、幾何參數設置錯誤，導致偽影或影像質量下降 |
病人參數輸入錯誤，導致算法使用錯誤數據 |
病人影像存在偽影、影像質量下降 |
影像質量下降 |
|
軟件安裝錯誤、文件系統崩潰 |
軟件錯誤造成系統崩潰 |
數據丟失 |
重新進行掃描 |
|
定位激光校準錯誤造成穿刺位置偏差 |
激光校準錯誤 |
穿刺位置偏差 |
診斷、治療準確性下降 |
|
注射參數設置錯誤導致的不當注射 |
使用者輸入錯誤的注射參數 |
注冊參數超出正常范圍 |
病人機能受損 |
|
設備與未經批準的門控設備聯用 |
設備與不兼容的門控設備聯用 |
門控設備誤觸發或不觸發 |
病人重復進行掃描 |
|
環境危害 |
電磁場 |
設備工作時未采取達到符合要求的磁屏蔽措施 |
工作場地磁屏蔽不符合要求 |
對其他設備和環境產生電磁干擾；系統受外界電磁干擾，產生干擾圖像，不能用于診斷 |
診斷準確性下降 |
|
儲存危害 |
系統在非預期環境下儲存和運行 |
儲存或運行偏離預定的環境條件 |
設備性能下降 |
診斷準確性下降 |
|
信息系統、網絡安全導致的危害 |
網絡安全導致性能受損 |
病毒、惡意軟件在介入過程中造成成像延遲 |
惡意軟件干擾器械正常使用 |
用于介入時影像延遲 |
介入過程受干擾，病人機能受損 |
|
臨床誤判危害 |
影像數據錯誤造成的危害 |
PET的SUV值計算錯誤 |
校準過程未正確執行 |
設備校準不當 |
影像數據錯誤，誤診，漏診 |
|
影像質量降低造成的危害 |
圖像偽影 |
日常維護未正確執行 |
設備維護不當 |
影像質量降低，誤診，漏診 |
|
影像被錯誤理解的危害 |
影像標記不全 |
使用者錯誤理解影像上病人身體方位 |
病人身體左右部位錯誤 |
誤診、誤治 |
附件3
產品技術要求模板
該模板為PET/MR產品技術要求的一個推薦性示例。
該模板中所有的數值、條款等具體內容，均為可能的常見情況舉例，僅供申請人在編制產品技術要求時進行參考
醫療器械產品技術要求編號：（宋體小四號，加粗）
正電子發射磁共振成像系統（宋體小二號，加粗）
1. 產品型號/規格及其劃分說明（宋體小四號，加粗）
1.1 產品型號：（宋體小四號）
1.2 產品型號/規格劃分說明
提供產品規格參數表，參見附錄1，產品若有不同配置，需在附錄1規格參數表中區分不同配置。
1.3 軟件信息
1.3.1. 軟件名稱：XXXXXX
1.3.2. 軟件規格型號：XXXXXX
1.3.3. 軟件發布版本：X.Y
1.3.4. 軟件完整版本命名規則：X.Y.Z.D
X：字段含義。例如：示例1；示例2；示例3 … … 。
（其他字段同上要求。申請人應描述軟件完整版本的全部字段及字段含義和示例）
2. 性能指標（宋體小四號，加粗）
2.1 PET部分性能指標（宋體小四號）
應參照YY/T1719-2023制定要求。
2.2 MR部分性能指標
應參照YY/T1840-2023制定要求。
2.3 PET/MR
2.3.1患者空間
患者空間符合制造商的規定。
2.3.2圖像配準精度
PET/MR的圖像配準精度符合制造商的規定。
2.3.3PET對MR的干擾
應符合YY/T1719-2023的4.8.1的要求。
2.3.4MR對PET的干擾
應符合YY/T1719-2023的4.8.2的要求。
2.4 噪聲
應符合YY/T1719-2023的4.5的要求。
2.5 檢查床
應規定檢查床的定位精度、最大承載重量，運動范圍、病床在按下急停按鈕后，床板可手動拉出的拉力。
2.6 生理信號門控單元（如有）
應參照YY/T1840-2023制定要求。
2.7 軟件
2.7.1 軟件功能
明確軟件的全部核心功能（含安全功能）綱要，注明選裝、自動功能，其中客觀物理測量功能明確測量準確性指標，數據資源（如參考數據庫）明確數據種類和每類數據的樣本量，若核心功能相同但核心算法類型不同則每類核心算法均需備注。
2.7.2 使用限制
包括用戶使用限制和技術限制。
2.7.3 接口
包括供用戶調用的應用程序接口、數據接口、產品接口。
2.7.4 訪問控制
明確軟件的用戶身份鑒別方法、用戶類型及用戶訪問權限
2.7.5 運行環境（如適用）
運行環境（含云計算）明確典型配置，包括硬件配置、外部軟件環境、網絡條件。
2.7.6 性能效率（如適用）
性能效率明確軟件在典型運行環境下完成典型核心功能的時間特性，若適用明確資源利用性、容量。腳踏開關（如有）
2.8 腳踏開關
應符合YY/T1057—2016標準要求。
2.9 診斷顯示器（如有）
應提供診斷顯示器的技術指標，并依據YY/T 0910.1—2013標準進行評價。
2.10 附加功能
應描述設備的附加功能。
2.11 附件
應提供承重等技術指標。
2.12 外觀
設備的外形表面整潔、色澤均勻，不得有傷斑、裂縫等缺陷。
設備的電鍍和涂裝應符合YY 0076-1992中2級外觀的要求。
2.13 安全要求
應符合GB9706.1- xxxx、YY 9706.233- xxxx、GB7247.1- xxxx的要求。
2.14 電磁兼容
應符合YY 9706.102-xxxx的要求。
………..
3. 檢驗方法（宋體小四號，加粗；申請人應按小節2性能指標的具體條款，逐項制定檢驗方法）
制造商應規定產品的工作條件/環境條件：
環境溫度：
相對濕度：
大氣壓力：
3.1 PET部分性能指標
如申請人使用GB/T18988.1-2013附錄NB的性能，則使用NB中對應的試驗方法進行檢驗，應符合2.1的要求。如申請人使用NEMA NU2的性能，則使用NEMA NU2中對應的試驗方法進行檢驗。
3.2 MR部分性能指標
按照YY/T1840-2023規定試驗方法進行檢驗，應符合2.2的要求。
3.3 PET/MR性能
按照YY/T1719-2023規定的試驗方法進行檢驗，應符合2.3的要求。
... ...
附錄A 產品主要安全特征
附錄B 產品配置表
附錄C 檢測體模信息
附錄D 典型運行條件
… …
（分頁）
附錄A
產品安全特征（宋體小四號，加粗）
一、按防電擊類型分類：
二、按防電擊的程度分類：
三、按對進液的防護程度分類：
四、按在與空氣混合的易燃麻醉氣或與氧或氧化亞氮混合的易燃麻醉氣情況下使用時的安全程度分類：
五、按運行模式分類：
六、設備的額定電壓和頻率：
網電源：
內部電源：
七、設備的輸入功率：
八、設備是否具有對除顫放電效應防護的應用部分：
九、設備是否具有信號輸出或輸入部分：
十、永久性安裝設備或非永久性安裝設備：
十一、電氣絕緣圖
… …
（分頁）
附錄B 產品配置表
產品配置表（按本指導原則附件1編寫）
附錄C 模體
檢測體模信息（圖示，型號）：按性能要求的條款順序明確使用的體模信息。
PET性能測試模體
MR性能測試模體
附錄D 典型運行條件
PET部分典型運行條件
|
典型掃描模式下的能量窗：
|
應說明PET典型掃描模式下所使用的能量窗設置，型式試驗所涉及的所有測試應在該設置下進行
|
|
典型掃描模式下的符合窗寬：
|
應說明PET典型掃描模式下所使用的符合窗寬設置，型式試驗所涉及的所有測試應在該設置下進行
|
|
是否使用TOF：
|
應說明PET典型掃描模式下是否適用TOF設置，型式試驗所涉及的所有測試應在該設置下進行
|
京公網安備11010802046783號
