反共振點是指試驗體上即使施加振動也不明顯振動的位置點。

要想理解反共振點的概念，先讓我們來看一個對垂直擴展臺尋找共振點的試驗，試驗條件如下，試驗頻率范圍5-800Hz，加速度0.5G，掃頻速度1oct/min，垂直擴展臺和傳感器的設置如下圖所示。

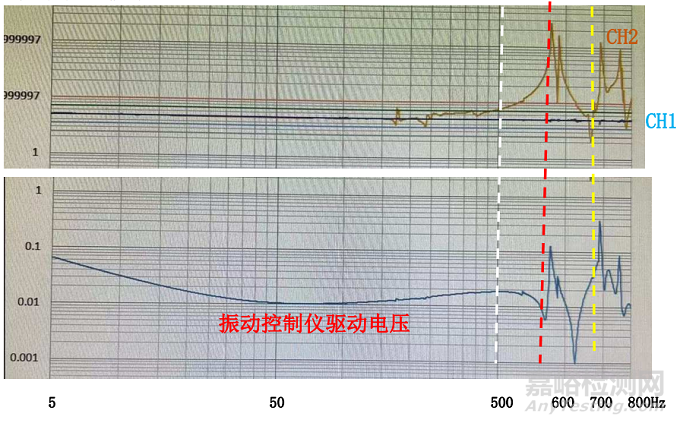

試驗結果曲線如下，

通過上面的試驗結果曲線，驅動電壓的曲線顯示稍稍有點滯后，可以看出，

1 5-500Hz之間，控制點CH1和監測點CH2的振動基本一致，振動控制儀的驅動電壓輸出比較平穩，變化不激烈。

2 紅虛線處出現共振點，一個高峰控制點CH1處按照試驗條件進行振動，監測點CH2處出現一個高峰，此時控制儀的驅動電壓變化激烈，瞬間變小。也就是說，試驗體共振的時候，即使驅動電壓不輸出，垂直擴展臺內部都在振動。

3 黃虛線處的控制點CH1繼續按照試驗條件進行振動，監測點CH2處振動瞬間下降變小，即此時的驅動電壓變得很大，監測點CH2處卻不怎么明顯振動，這就是反共振點。

4 紅虛線和黃虛線之間還有一個不是很明顯的反共振點，自行查找。

反共振點的發生主要是由于高頻時的試驗體或振動臺（驅動部）共振引起的彈性變形造成。只設置一個控制點，且控制點正好設置在反共振點上，試驗體就會有過載（數十dB以上）的危險性，功放會出現【過電壓】或【過電流】報警。

如何判斷控制點是否適當，即沒有設置在反共振點處，需要在特性確認加振時通過驅動電壓的曲線進行確認。如上例介紹，反共振點頻率處，加速度急劇變小，為了補償這個變化驅動信號變大。控制點設置在反共振點處的異常驅動信號曲線如下圖所示，

在振動試驗中如何解決這種情況，那就是增加控制點，采用平均控制的方式（具體理論研究，以后有機會別文贅述）。下表中為某存在反共振點試驗時控制點數和加速度控制精度范圍的數據表?？刂泣c采用4點以上的話，加速度控制精度就會在3dB以內。

該試驗為采用4點控制的隨機振動，控制結果如下圖。振動臺的共振頻率約740Hz，夾具的共振頻率約1200Hz，控制點放置在夾具上，在1100Hz附近，控制點2和3處出現反共振點，在1700Hz附近控制點1處出現反共振點。加速度采用四點平均值控制，不在反共振點上的加速度進行控制，控制在2倍以內。通過平均控制方式降低反共振點的影響。

反共振點是一個比較難理解的概念，通過驅動信號曲線對試驗曲線進行判斷，需要在振動試驗中慢慢積累經驗。另外，共振點和反共振點一般都一起出現，即共振點出現后，馬上出現反共振點，在試驗曲線上反映為急劇上升到上峰值又急劇下降到下峰值，記住這個特點。
