前言
有水就有生命，有水就有生化反應，水也是引起產品降解從而導致保質期縮短的主要因素之一；
冷凍干燥是一個在很低的溫度下通過升華和解吸附的方式去除產品中水分的過程；
殘余水分和頂空殘氧量是兩個促進產品降解的常見因素，會引起產品的穩定性變化從而導致產品保質期不足；
冷凍干燥可以很好的同時解決這兩個問題；
藥物分子在凍干狀態下保持穩定的機理是：形成了具有低分子流動性和低反應活性的高粘度無定形玻璃態；
玻璃態/無定形態的臨界點是玻璃轉化溫度（Tg）：將凍干產品暴露在高于其玻璃轉化溫度（Tg）的溫度下，粘稠的玻璃態將轉化為粘稠度較低的 "橡膠 "態（如圖一），其熱容量、分子流動性和反應性都會增加，從而穩定性降低；

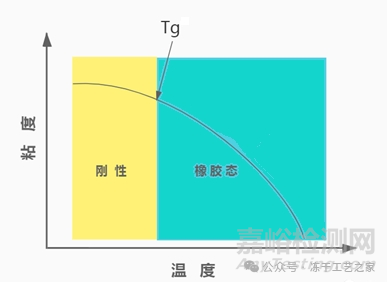

圖一：Tg、粘度、溫度之間的關系圖
凍干產品的溫度超過 Tg 值還會有反玻璃化的風險：即某些可結晶的輔料會發生結晶，從而進一步影響產品的穩定性；
凍干產品的 Tg 值的確定對設計加速穩定性研究非常重要。因?yàn)樵诟哂?Tg 值的溫度下生成的加速穩定性數據無法預測在較低儲存溫度下產品的行為，也不能由此來估計產品的保質期；
建議在至少低于產品Tg 10℃的條件下，進行產品的穩定性研究。
* Chang 等人報告說，當 IL-2 的儲存溫度高于其 Tg 值時，其脫氨率和聚集率更高；
Strickley等人報道，隨著儲存溫度的升高：接近或超過Tg值時，胰島素的聚集速率會增加，即使在玻璃狀態下也會發生脫酰胺；
其他研究小組報告顯示，Tg對酶活性的穩定性沒有太大影響。
凍干粉餅的水分含量和Tg又有什么關系呢？
凍干粉餅的Tg隨著其水分含量的升高而降低：大概水分每增加1%，則產品的Tg降低10℃（此數據僅為一個大概的數據，用戶幫助大家理解Tg和粉餅水分之間的關系）
圖二紅色框內部分也表達了兩者之間的關系：

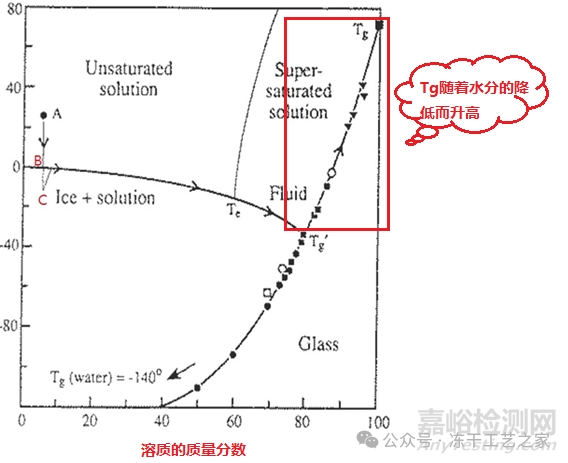

圖二：冷凍干燥過程中的相圖
為了提高產品存儲的穩定性，需要將凍干后產品的水分降到一個很低的數值；
對于每個產品來說，降低到多低的數值：小于＜2%、1%，還是3%？根據產品分子的不同，這個標準都會不同；
很多同學私信問我：凍干產品是否有一個統一的水分標準，是否是越低越好，還有同學說他們產品水分必須要達到0.5%以下才能保持穩定性如何才能做到？
但很遺憾，這些問題都沒有辦法用一句話來回答，并不存在統一的標準答案；
對于每一種凍干產品：都需要通過系統的水分研究來評估殘余水分含量對產品質量屬性的影響。這項研究的結果將為產品殘余水分標準的設計提供依據。
有兩種方法可以用于研究?jī)龈僧a(chǎn)品的最終水分標準，本篇文章將會詳細介紹這兩種研究方法。
方法 一：水分吸附等溫線
為配方/產品最初建立的吸濕等溫線如圖 3 所示；
水分吸附等溫線將水活性（αw）與相應的凍干材料聯系起來，每種材料和溫度對應的等溫線都是唯一的；
圖三：25 °C 時蛋白質配方的吸附等溫線
吸濕等溫線通常使用吸附微天平以重力法獲得；
要獲得吸濕等溫線，需要將初始干燥的樣品置于相對濕度（RH）不斷增加的環境中，通常最高可達 70% RH；
在每個水活度水平上，連續測量樣品的重量，直到觀察到平衡為止。
理論上，當樣品的重量隨時間保持不變時，平衡就建立了。不過，在實踐中，當樣品重量在預定時間內的變化足夠小時，就可以認為樣品處于平衡狀態。
在較高的相對濕度下，配方中的某些成分/輔料可能會結晶，這一點可從水分的解吸中看出來；
某些輔料的結晶可通過偏光顯微鏡來確定，如圖 4 所示，回收的樣品會出現雙折射；
通過粉末X射線衍射可以確認結晶。
圖四：偏光顯微鏡觀察從吸附微天平上回收的樣品，顯示某些配方成分結晶 成分結晶可通過粉末 X 射線 衍射
水分平衡
一旦建立了吸附等溫線，就可以通過兩種方法來研究在不影響產品穩定性的情況下，產品中可以殘留的最大水分含量；
一種方法是在不同的相對濕度下平衡凍干的蛋糕，以獲得不同水平的殘余水分含量；
不同的相對濕度可通過不同濃度的 NaOH 溶液（見表一）來實現；
|
NaOH 溶液測得 |
R.H (%) |
預期含水量 |
測量的含水量 |
|
水分含量（%） |
|
（%） |
|
|
（%） |
|
|
濃度（摩爾） |
_ |
_ |
干燥 |
卡爾費休滴定法 |
|
|
|
失重法 |
|
23.05 |
11 |
13 |
1.7 |
1.7 |
|
14.96 |
25 |
2.4 |
3,1 |
2,8 |
|
12.53 |
35 |
3.2 |
3.8 |
3.5 |
|
10.64 |
45 |
4.3 |
4.9 |
4.8 |
表一：氫氧化鈉鹽濃度可實現不同的濕度
或使用不同鹽類的飽和溶液來提供不同的相對濕度，如表二 所示；
|
鹽溶液 |
Control |
LiCI |
LiI |
MgCI2 |
Mg(NO3)2 |
|
% 相對濕度 (RH) |
N/A |
11 |
18 |
33 |
53 |
|
% 西林瓶中樣品水分 |
0.6 |
1.2 |
1.6 |
2,7 |
4.2 |
表二：環境相對濕度VS樣品水分
樣品在這些溶液中在真空條件下平衡一夜， 過夜平衡后的樣品含水是用干燥失重法法和卡爾費休滴定法測量，結果見表一。
這些不同的殘余含水量的樣品在加速（37 °C）條件下放置3 個月；
在建議的儲存條件下（2°C 至 8°C）放置 2-3 年；
根據這些數據，確定凍干產品的最終殘余水份指標，并在最終產品的放行實驗中執行；
樣品準備
? 將裝有飽和鹽溶液的培養皿連同濕度計一起放入干燥器或手套箱中，讓其過夜平衡；
? 如果使用手套/干燥箱，則用氮?dú)獯祾吒稍锵?，直到相?duì)濕度低于鹽溶液的預期水平；
? 將西林瓶放入干燥箱或手套箱中，在箱內或干燥箱中打開膠塞并關閉干燥箱門；
? 在 t = 0、t = 24 小時和 t = 48 小時時取出樣品瓶，用卡爾費休法測定水分含量。
卡爾費休水分分析法
表 二 和圖 五 總結了卡爾費休法測量的暴露于不同相對濕度百分比后的含水量；

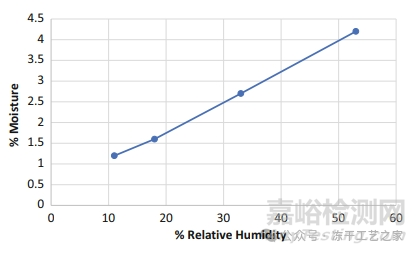

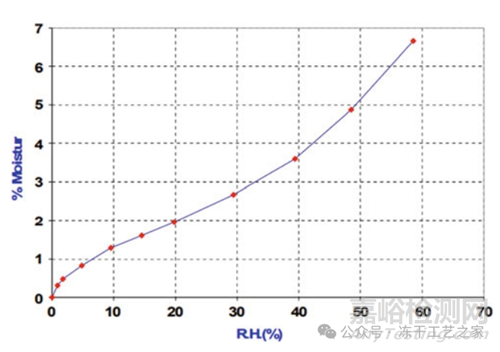

圖 五 平均殘余水分值與相對濕度百分比的關系
方法 二：凍干機在線取樣法
在凍干工藝運行過程中，不斷地取出樣品；
在這種方法中，當一次干燥達到終點的時候（當皮拉尼壓力計與電容壓力計（CM）的壓力趨于一致時），從不同位置用凍干機配備的在線取樣裝置取出西林瓶；

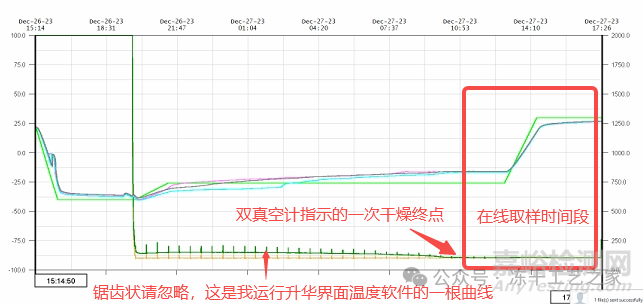

圖六：在線取樣時間段標示圖
一次干燥到二次干燥升溫的斜坡階段，二次干燥溫度保持階段每隔1-3小時，用在線取樣裝置從凍干機中取出西林瓶并在取樣之后壓塞；

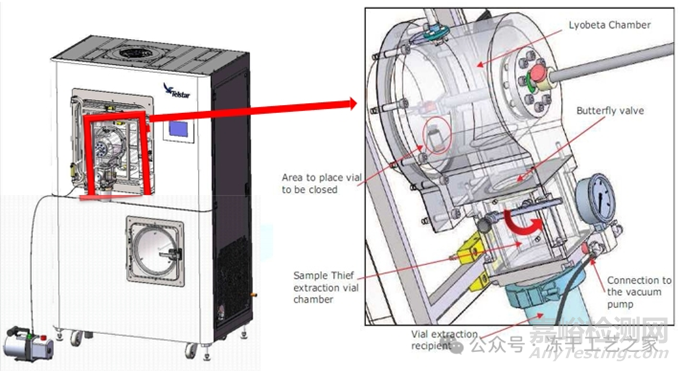

圖七：凍干機上在線取樣裝置工作示意圖

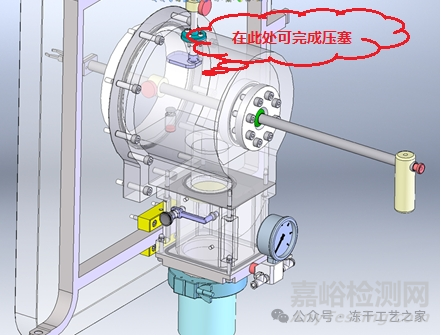

圖八：取樣后進行壓蓋示意圖

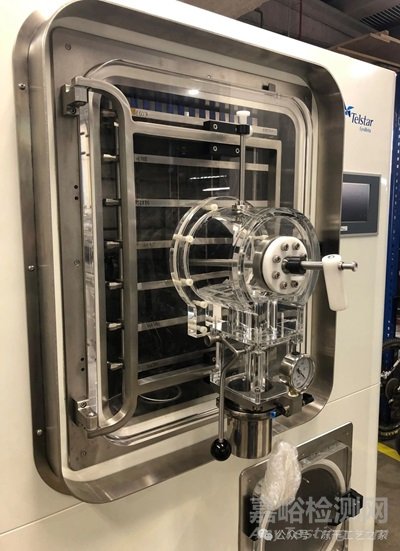

圖九：在線取樣裝置實物圖
一次干燥結束后，一次干燥到二次干燥的升溫階段，二次干燥的溫度保持階段，樣品中的殘余水分不斷減少，如圖十：

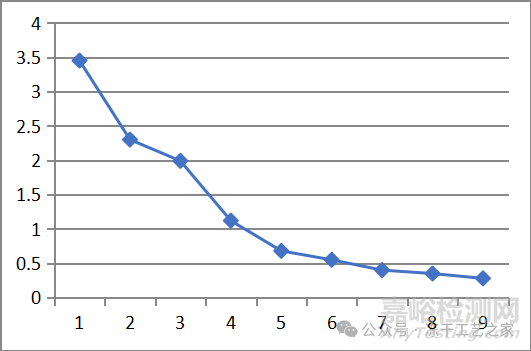

圖十：在線取樣樣品水分變化示意圖
（初始水分根據產品的不同而不同，我示范的這個數據初始水分偏低不少）
不同時間段取出的樣品，殘余水份也都不同；
這些不同的殘余含水量的樣品在加速（37 °C）條件下放置3 個月；
在建議的儲存條件下（2°C 至 8°C）放置 2-3 年；
根據這些數據，確定凍干產品的最終殘余水份指標，并在最終產品的放行實驗中執行；
注釋：
產品裝量規格
? 在選擇西林瓶膠塞和最終產品的裝量規格時必須謹慎；
? 需要注意當裝量減小或西林瓶和瓶塞尺寸增大時，在 2 年保質期內有可能出現凍干粉餅水份超標的情況；
? 西林瓶和膠塞的尺寸增大時，在 2 年保質期內殘余水份超標的風險就會大大增加；
? 當粉餅質量減少時，殘余水份超過在2年保質期內超標的風險也會大大增加如表三；
|
特征 |
產品A |
產品B |
|
產品水分限度 |
2% |
|
蛋糕重量 |
500mg |
50mg |
|
膠塞重量 |
2.5gm |
|
膠塞水分 |
0.2% = 5 mg |
|
潛在產品水分 |
1% |
10% |
表三 減少灌裝干物質質量導致水分指標不合格的風險說明
*膠塞水分遷移是影響產品水分的一個重要因素，此篇主要講凍干產品水分指標的確定方法，膠塞水分遷移的原理和解決方案以后再單獨開一篇來講吧。
最后的話
凍干產品的最終水分沒有一個統一的標準；
每個產品用一套確定水分標準的研究方法來確定一個這個產品需要符合的水分放行標準；
在實踐中，我們看見有些產品的水分合格標準是低于2%、有些是低于1%，有些將3%作為放行標準也完全沒問題。關鍵是你對于這個問題進行過系統的研究，有足夠的數據作為支持；
實踐中大家的水分標準常常是從同類產品的標準“借鑒“來的，有些同學因?yàn)檫@個問題收到了來自監管部門的“挑戰”；
如果在制定標準的過程中，遵循科學的方法，積累了足夠的數據，這個“挑戰”可能更可以是一個證明我們研究過程嚴謹?shù)?ldquo;機會”；
參考文獻：
1．Feroz Jameel Design of Moisture Specification Studies for Lyophilized Product
2. Pikal MJ. Mechanisms of protein stabilization during freeze drying and storage: the relative importance of thermodynamic stabilization and glassy state relaxation dynamics. In: Rey L, May J, editors. Freeze drying/lyophilization of pharmaceutical freeze drying 1831d biological products. Marcel, Dekker, Inc.; 1993. 2. Carpenter JR,
3. Pikal MJ, Rigsbee D, Roy ML, Galreath D, Kovach KJ, Wang W, Carpenter JF, Cicerone MT. Solid state chemistry of proteins: II. The correlation of storage stability of freeze-dried human growth hormone (hGH) with structure and dynamics in the glassy solid. J Pharm Sci. 2008;97(12):5106–21.
4. Chang BS, Beauvais RM, Dong AC, Carpenter JF. Physical factors affecting the storage stability of freeze-dried interleukin-1 receptor antagonist—glass transition and protein conformation. Arch Biochem Biophys. 1996;331:249–58.
5. Mazzobre MF, Buera MD, Chirife J. Glass transition and thermal stability of lactase in low-moisture amorphous polymeric matrices. Biotechnol Prog. 1997;13:195–9
