光伏組件背板作為保護(hù)組件的最外層材料，直接承受外界環(huán)境氣候作用和重復(fù)應(yīng)力的影響。背板材料的粘接性能、抗紫外能力和機(jī)械強(qiáng)度等參數(shù)都是影響整個組件使用壽命的關(guān)鍵因素。

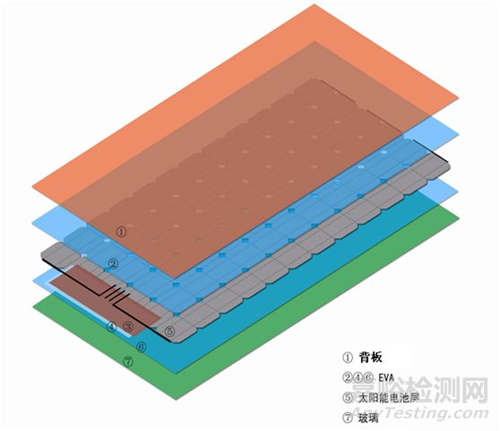

背板的作用

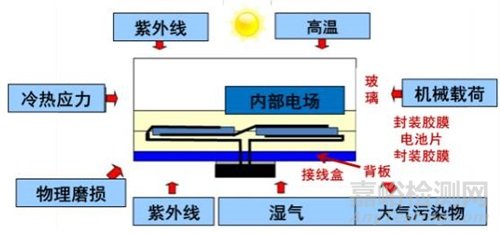

太陽能電池背板位于組件背面的最外層，與外界環(huán)境直接接觸，其性能的優(yōu)劣直接決定了組件的性能和壽命。在戶外環(huán)境下，光伏背板起到保護(hù)太陽能電池組件不受水汽的侵蝕，阻隔氧氣防止氧化的作用。因此，要求背板具有耐高低溫、良好的絕緣性和耐老化性能、耐腐蝕性能。另外，光伏背板可以反射陽光，提高組件的轉(zhuǎn)化效率，具有較高的紅外發(fā)射率，可以降低組件的溫度。
背板常見的失效形式
未經(jīng)實(shí)驗(yàn)室檢測和戶外驗(yàn)證的低質(zhì)量背板必然會導(dǎo)致組件故障率越來越高。開裂和失效的背板會嚴(yán)重影響組件的性能和安全性，甚至?xí)鸾M件電氣失效，從而造成安全危害和潛在的接地故障。

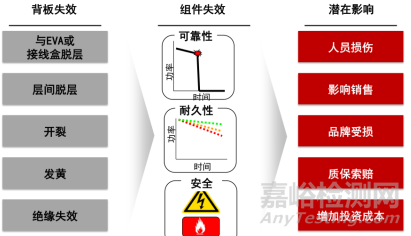

背板材料失效對組件的影響以及后果
（一）層間剝離強(qiáng)度不達(dá)標(biāo)、脫層
可能形成原因：內(nèi)層電暈處理不夠；涂膠工藝穩(wěn)定性問題；層間膠黏劑粘結(jié)強(qiáng)度不夠；背板熟化條件不達(dá)標(biāo)。該類問題會導(dǎo)致組件密封及防水性能降低，嚴(yán)重影響組件的安全絕緣性能。

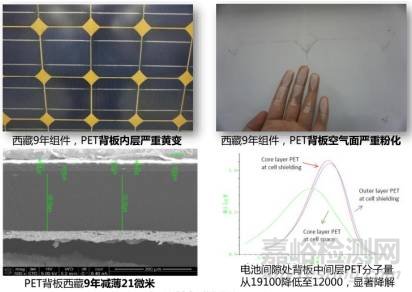

（二）背板變黃
可能形成原因：在強(qiáng)UV光照射下，UV光穿透EVA，對膠層聚胺酯產(chǎn)生破壞，產(chǎn)生C-C共厄雙鍵有色基團(tuán)；當(dāng)膠層降解后，UV直接照射到PET層，導(dǎo)致PET分子鏈降低，出現(xiàn)粉化現(xiàn)象，導(dǎo)致機(jī)械性能下降，絕緣失效，嚴(yán)重情況可導(dǎo)致背板開裂。

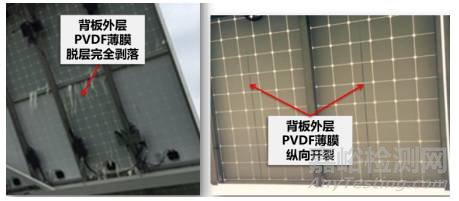

（三）背板分層
可能形成原因：膠水水解或膠未固化。該類問題會嚴(yán)重影響組件密封及防水等性能，使組件的安全絕緣性能等大大降低，嚴(yán)重影響組件使用壽命。

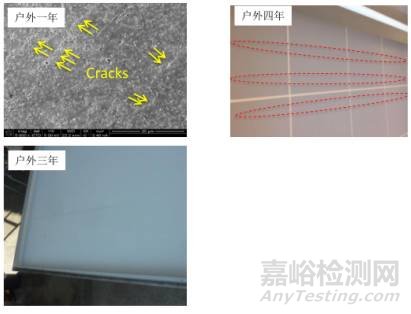

（四）背板開裂
可能形成原因：組件使用背板材料不合格，內(nèi)層PET耐候性能較差。該類問題會導(dǎo)致組件密封及防水性能降低，嚴(yán)重影響組件的安全絕緣性能。
京公網(wǎng)安備11010802046783號
