在藥品領域，眾所周知，原料藥晶型影響固體制劑溶出進而影響藥理和藥效，是影響藥品質量的關鍵屬性。因此，對于原料藥結晶過程的有效控制是保障藥物質量和安全的重要前提。過程分析技術（Process analytical technology，PAT）概念最早在2004年由美國食品藥品監督管理局 ( FDA) 提出，PAT的應用旨在運用一個科學的、系統的方法來改善藥品質量，降低與質量有關的過程風險。過程中通過實時監測、數據分析并通過關鍵物料和參數的調控來確保目標產品的質量，從而達到工藝過程的可控性和可靠性。
傳統原料藥間歇式結晶方式，無法避免因生產過程中各種擾動因素（操作失誤、設備故障等）對產品質量的影響，從而導致原料藥純度、晶型、粒徑等批次間差異大。近年來過程分析技術已取得了顯著進步。在原料藥結晶過程控制領域系列先進的PAT工具，有力地輔助了相關人員對于結晶的過程研究?；赑AT的結晶過程監控，因其原位、實時、高效、精準的特點，必將在原料藥結晶生產中得到更加充分的應用和推廣。
一、 過程分析技術（PAT）
PAT是指在生產過程中通過實時的精準測量、數據采集、系統處理、反饋控制以實現過程開發、優化、設計、分析和調控的集成分析測量系統技術。
當前在國家倡導“智能制造”的大背景下，制藥行業也從傳統的人工決策控制向更先進的過程控制轉變。工藝過程中集成先進的PAT 工具，輔助以模型預測控制（MPC）系統可實現過程自動化控制。MPC 概念包括線性過程模型與PAT在線監測系統的組合，基于適當?shù)目刂撇呗裕Ｐ涂刂坪头悄Ｐ涂刂疲┮詧?zhí)行既定的結果輸出。如圖1所示，是典型基于PAT的閉環循環架構過程控制系統，該系統通過前饋/反饋或閉環控制可實現動態調整，確保關鍵工藝參數（CPP）和關鍵質量屬性（CQA）始終在預設可控的范圍內。

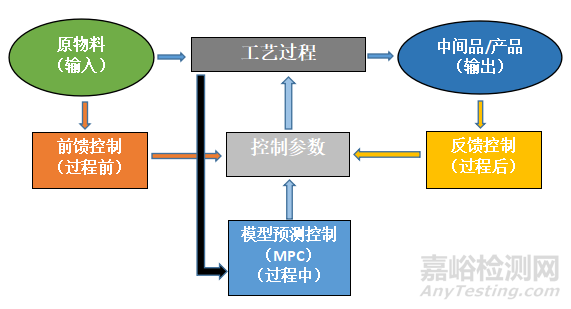

▲圖1-典型 PAT 過程控制前饋/反饋系統示意圖
Fig. 1 Diagram of a typical PAT process control feedforward/feedback system
1.1 PAT監測類型
基于傳感器安裝位置和測量原理的不同，PAT在線檢測概括起來主要有3種類型：①近線檢測 (at-line)；②在線檢測 (on-line)；③線內檢測 (in-line)。傳統檢測方式主要是離線檢測(off-line)。為了便于理解四種類型的差異，見圖2。

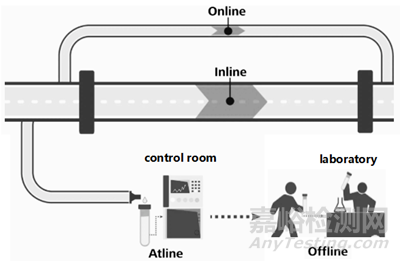

▲圖2-PAT檢測四種類型示意圖
Fig.2 Diagram of four types of PAT detection
對比四種檢測方式的優缺點，如表1所示。

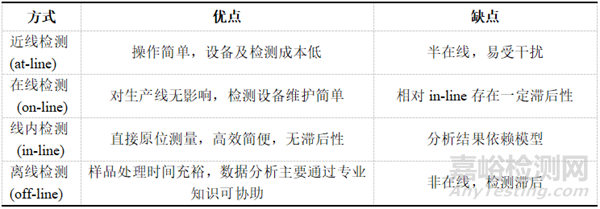

▲表1-四種檢測方式的比較
Table 1 Comparison of four detection methods
通過上表對比分析可以看出，on-line和in-line兩種形式能夠?qū)崟r(shí)、準確監控過程參數，并且在此基礎上滿足及時干預調控的要求，是目前 PAT應用最普遍的兩種監控形式。
1.2 PAT監測工具
PAT監測工具通過與相應的計算機系統連接，在獲得被監測（或檢測）物質或過程的結構性質、量化信息及過程關鍵參數后，在線即時經過反饋-分析-輸出，達到系統優化和過程控制的目的。如表2所示，是目前應用于原料藥結晶過程監控的主要PAT技術。

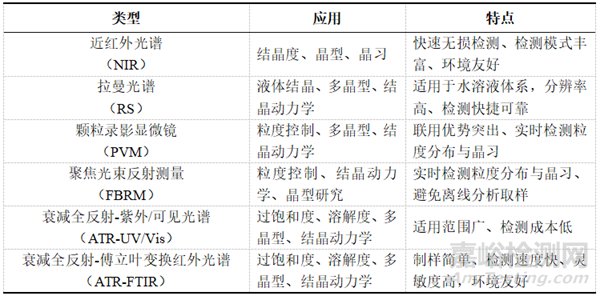

▲表2-結晶過程PAT類型、應用與特點
Table 2 PAT Types, Applications and Characteristics in Crystallization Process
上述PAT工具可根據實際應用需求組合應用。同時，隨著光譜及測量技術的進步，越來越先進的PAT工具在實驗室研究和工業生產中發揮著越來越重要的作用。
二、 基于PAT的結晶過程應用
PAT用于在線監控結晶過程可分為三大類。第一類：基于結晶溶液濃度信息的PAT，目前應用最為廣泛的是衰減全反射模式光譜技術，ATR－FTIR和ATR－UV /Vis；第二類：基于晶體固相信息的PAT 技術，如拉曼光譜 (RS) 、近紅外光譜(NIR)等。第三類：其他類，如粒子圖像測量（PVM）、聚焦光束反射測量（FBRM）等。上述PAT在線監測技術目前已較為成熟，在原料藥結晶領域的研究與應用也有廣泛報道。
2.1 基于結晶溶液濃度信息的PAT
過飽和度是溶液中晶體成核、生長的基本推動力，也是決定晶型、顆粒分布的關鍵因素。近年來，PAT應用于結晶過程過飽和度表征有了長足的進步。其中，ATR－FTIR和ATR－UV /Vis為代表的技術已成為主要手段。
2.1.1 衰減全反射傅里葉變換紅外光譜 (ATR－FTIR) 技術
ATR－FTIR是通過檢測樣品吸收光學致密晶體反射出的紅外衰減波所產生的信號，然后將該信號轉化為紅外光譜信號，最終實現樣品表層結構信息的表征。ATR－FTIR主要有以下優勢：①與普通紅外光譜相比，ATR－FTIR制樣簡單，幾乎無需對樣品進行任何處理；②檢測速度快、靈敏度高，檢測點可達數微米；③可實現實時跟蹤和原位測量；④環境友好，污染小。這些優勢使得ATR－FTIR技術在結晶過程過飽和度的表征研究中頗受歡迎。
Zhang等利用ATR－FTIR采集了L-谷氨酸冷卻結晶過程中的亞穩態區( MSZ) 與欠飽和區( USZ) 的紅外光譜，運用偏最小二乘算法分別建立MSZ光譜區、USZ光譜區和MSZ－USZ 光譜區的溶液濃度校正模型，結果顯示用MSZ譜區進行建模，在保證操作溫度變化穩定的前提下，可以準確預測結晶過程中的溶液濃度。于帥等應用ATR-FTIR結合在線成像系統和濁度儀，測量和分析了頭孢克肟的結晶過程濃度變化、顆粒形貌變化以及成核時刻等，解析了結晶過程機理并探尋出頭孢克肟結晶過程晶型轉變的規律。系統示意圖，見圖3。

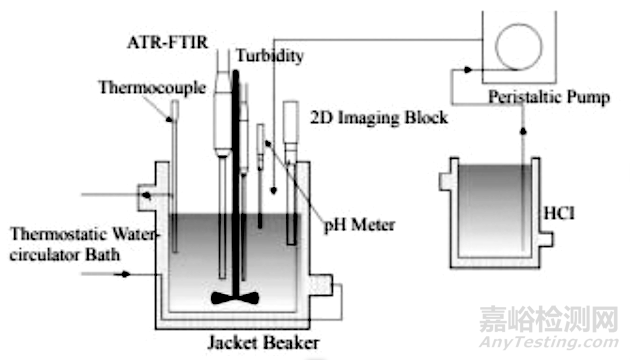

▲圖3-ATR-FTIR在線監測頭孢克肟結晶過程系統
Fig.3 ATR-FTIR Online Monitoring System for Cefixime Crystallization
2.1.2 衰減全反射紫外/可見光譜（ATR－UV /Vis）技術
ATR－UV /Vis是由價電子躍遷產生的一種電子光譜，該技術通過檢測物質對紫外/可見光的吸收程度，可得出該物質的組成、含量以及結構信息，其獲取信息便捷且精確。由于藥物的大多數活性成分具有紫外吸收，所以 ATR－UV /Vis 的適用范圍很廣泛，在藥物的結晶過程中可同時實現對晶體成核、多晶型的轉變與過飽和度變化的原位監測。
關國強等應用ATR－UV/Vis 技術并結合聚焦光束反射測量（FBRM）技術監測以無水乙醇-撲熱息痛為模型的結晶過程，通過實時濃度分析結晶溶液的過飽和度變化，分析了不同降溫方式對結晶產品質量的影響。Saleemi 等[13]使用ATR－UV /Vis光譜技術對鄰氨基苯甲酸、對氨基苯甲酸的反溶劑冷卻結晶過程進行研究，利用主成分分析和人工神經網絡對ATR－UV /Vis 光譜數據進行分析，獲得了性能良好的校正模型，實現了對兩者濃度的同時監測。系統示意圖，見圖4。
▲圖4-ATR－UV /Vis聯合FBRM在線監測撲熱息痛結晶過程系統
Fig.4 ATR-UV/Vis combined with FBRM online monitoring paracetamol crystallization process system
2.2 基于固相信息的PAT
原料藥多晶型現象普遍存在，不同晶型藥物的理化性質和藥理活性往往存在顯著差別。因此建立多晶型藥物的晶型監測方法，對提升和保障多晶型藥物安全性及有效性具有重要意義。
2.2.1 拉曼光譜 (RS) 技術
RS屬于散射光譜，主要反映晶格和分子的振動模式、轉動模式以及在某一系統中的其他低頻模式信號。RS可以監測晶型轉變過程，能對晶型轉變的起點和終點進行判別，并獲取晶型轉變動力學信息，從而有助于更深層次地理解該晶型的轉變工藝。在線拉曼技術還可對結晶過程中晶體和溶液進行同時監測，用以定性和定量跟蹤溶液濃度和固相晶型產品濃度的變化趨勢，得到析晶趨勢圖，從而可以直觀判斷析晶點、析晶速率和析晶平衡等數據。還可建立定量標準模型，得到體系的實時過飽和度數據，直接從源頭控制結晶過程，尤其適用于多晶型的工藝開發，達到優化工藝參數的目的。
Su等使用RS和FBRM(focused beam reflectance measurement)研究了初始D-甘露醇水溶液濃度對多晶型自發成核的影響。結果發現，D-甘露醇水溶液結晶過程中自發成核的晶型多是穩定的β晶型，其次是δ和少量α晶型。研究發現，這種現象的產生是結晶過程熱力學和動力學性質之間競爭的結果。具體而言，當初始濃度較高時，動力學影響大于熱力學，使亞穩δ晶型更容易成核；相反，當初始濃度較低時，熱力學影響大于動力學，傾向于穩定的β晶型成核。此外，拉曼光譜也被創新地用于確定兩種亞穩態甘露醇的溶解度。Tacsi等人 開發了一種新的、易于實現的卡維地洛不同晶型溶液濃度-結晶反饋控制系統。通過拉曼光譜實時監測溶液的多晶型組分，輔助以 UV/Vis檢測數據計算當前溶液中不同晶型濃度。利用升溫加速晶體溶解，降溫促進晶體的成核和生長原理，控制溫度在適當區間可得到不同比例多晶型的卡維地洛。系統示意圖，見圖5。

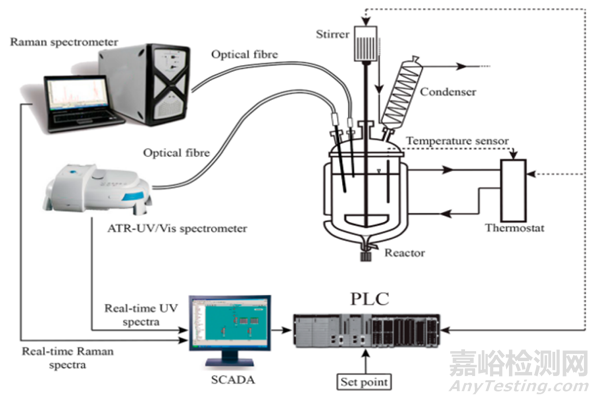

▲圖5-RS聯合ATR-UV/Vis在線監測卡維地洛多晶型結晶過程系統
Fig.5 RS Combined ATR-UV/Vis Online Monitoring System for Carvedilol Polycrystalline Crystallization
2.2.2 近紅外光譜(NIR)技術
NIR光譜主要是表征含氫基團 ( C-H、O-H、N-H 等) 的倍頻和合頻吸收峰特征，往往用于反映待測物的整體信息。NIR是一項較為成熟的光譜應用技術，目前已在農業、石油化工、食品加工以及醫藥等領域廣泛應用，該技術主要具有以下優勢：①無損，檢測速度快；②NIR光譜信息較為豐富，可用于樣品的定性或定量分析；③檢測模式豐富，應用范圍廣；④環境友好，污染小。近年來，NIR光譜技術在結晶過程在線監控中也有研究報道，主要應用于結晶度、晶型、晶體粒徑的監測與調控。
Ma等研究了L-谷氨酸的結晶過程，采集了不同溶液濃度、不同粒徑和不同溫度的L-谷氨酸溶液 NIR光譜，結合遺傳算法和支持向量機兩種方法建立校正模型，該模型最終通過驗證，可以成功地應用于L-谷氨酸冷卻結晶過程監控。Lee等運用 NIR光譜技術對吲哚美辛的反溶劑結晶過程進行監控，采用主成分分析對 NIR光譜進行分析，成功實現了對吲哚美辛反溶劑結晶過程中晶型和晶體粒徑的實時監控。系統示意圖，見圖6。
▲圖6-NIR在線監測吲哚美辛結晶過程系統
Fig.6 NIR Online Monitoring System for Indomethacin Crystallization
2.3 其它技術
2.3.1 粒子圖像測量（PVM）技術
PVM技術是一種基于探針的高分辨率原位視頻顯微鏡[19]。該技術通過6 個獨立的激光源照射懸浮液以產生散射光，該散射光被電荷耦合器件 (CCD) 接收，然后通過相應的設備將產生的圖像顯示在配套軟件上，通過連續生產高分辨率圖像以直觀地觀測晶體生長情況。在結晶過程中，PVM通常用于表征顆粒的粒度、固體顆粒溶解、成核、生長以及顆粒數量和形狀演化等，能夠準確、直觀地對結晶過程中多晶型的轉變、聚結以及晶析等現象進行實時監測，通過測定結果對結晶過程中的工藝參數進行調節，從而得到制藥工藝需要的藥物晶體。
Klapwijk報告了用三嵌段共聚物Pluronic P123（PP123）研究了其對琥珀酸晶體生長的影響。使用在線過程分析工具（PVM、FBRM和RS）實時監測結晶過程。結果顯示少量PP123的存在以完全可再現的方式將晶體形態從板狀晶體改為塊狀晶體。增加聚合物的量或琥珀酸的濃度，會產生針狀晶體不利于加工。在設計結晶實驗時，還確定了聚合物對亞穩區寬度（MSZW）的影響。此外，還研究了共聚物的各個嵌段聚乙二醇和聚丙二醇對晶體形態的影響；通過研究，為聚合物與晶體表面的相互作用構建了可能的機制，隨后的重結晶實驗支持了并驗證了推理的機制。系統示意圖，見圖7。

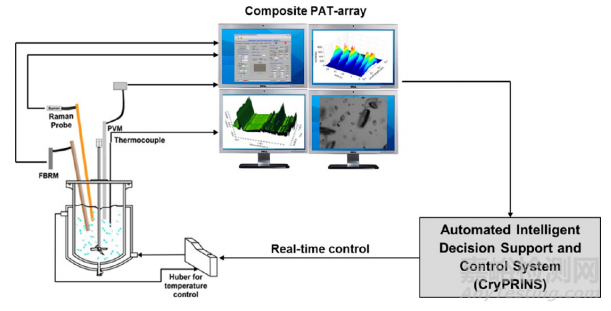

▲圖7-PVM聯合FBRM和RS在線監測琥珀酸結晶過程系統
Fig.7 PVM combined with FBRM and RS online monitoring succinic acid crystallization process system
2.3.2 聚焦光束反射測量（FBRM）技術
FBRM是一種基于探針監視的高效、準確的結晶過程控制技術，可以有效識別顆粒的聚集和重疊等行為。該技術通過測定激光束在與粒子接觸前后光的反射時長，測定出粒子的弦長分布，從而確定粒子粒度，并通過反射數量確定晶體數量[21]。在結晶過程中，F(xiàn)BRM技術通常用于顆粒的成核過程和溶解過程的在線監控，目前主要用于監測成核和表征介穩區寬度，以及監測粒子生長、聚結、微觀形貌等，同時還被廣泛用于溶液中顆粒數量和粒徑的監測研究[22]。典型應用可參見圖4。
三、 結論與展望
PAT應用于原料藥結晶生產過程控制，包括但不限于如下優勢。①提高生產效率。PAT的應用可實時在線監測關鍵過程參數，避免了離線采樣、離線分析等造成的時間浪費，能夠縮短生產時間，提高效率。②降低質量風險。PAT的引入可避免結晶過程中的采樣，保證生產的連續性，降低產品污染風險。③有利安全生產。PAT可實現結晶自動化監控，對于危險系數較高的生產過程，PAT 的應用可避免人工采樣過程，提高操作的安全性。④降低生產成本。PAT的應用可實現過程中關鍵參數的快速準確測定，與傳統分析方法相比大大降低檢測的時間、人力以及經濟成本。
“推動醫藥制造能力系統升級”是“十四五規劃”五大重點任務之一，發展先進生物醫藥制造技術是當前乃至今后國家大力倡導的方向。原料藥是醫藥產業的基礎，結晶工序作為原料藥產業領域的關鍵環節，PAT的引入有助于深化對原料藥結晶過程和產品質量的理解，提高對生產過程的控制，從而最終保障原料藥的產品質量，未來必將在制藥領域得到更充分的發展與應用。
參考文獻
[1] 杜冠華, 呂揚. 藥品質量的影響因素—化學固體藥物的晶型研究[J]. 藥學研究, 2017, 36 (6) : 311-314.
[2] CHEN Z P, Lovett D, Morris J. Process Analytical Technologies (PAT)—the impact for Process Systems Engineering[J]. Comput.-Aided Chem. Eng., 2008, 25 : 967-972.
[3] 劉偉, 何勇, 吳斌,等. 過程分析技術(PAT)在原料藥生產中的應用[J]. 分析測試學報, 2020, 39 (10) : 1239-1246.
[4] 張騰. 基于模擬與過程分析技術的結晶先進控制策略研究 [D]. 天津: 天津大學, 2020.
[5] 王娜, 陶曉龍, 史歡歡,等. 過程分析技術在晶體多晶型研究中的應用[J]. 化學工業與工程, 2017, 34 (2) : 1-9.
[6] 張闖, 唐文燕. 過程分析技術在制藥工業中的應用及監管考量[J].中國醫藥工業雜志, 2021, 52 (3) : 407-413.
[7] 龔俊波, 孫杰,王靜康. 面向智能制造的工業結晶研究進展[J].化工學報, 2018, 69 (11):4505-4517.
[8]劉勝, 侯靜美, 龔俊波. 在線過程分析技術在抗生素等藥物結晶中的應用[J].中國抗生素雜志, 2010, 11 : 801-808.
[9]吳思俊, 龍之祥, 彭祖仁,等. 過程分析技術在結晶過程中的應用研究進展[J].分析測試學報, 2020, 39 (10) :1209-1217.
[10]于帥, 張揚, 王學重.在線成像結合紅外光譜技術對頭孢克肟反應結晶過程的工藝優化[J]. 中國抗生素雜志, 2019, 44 (1) : 68-75.
[11]Kadam S S, Windt E V D, Daudey P J, et al. A Comparative Study of ATR-FTIR and FT-NIR Spectroscopy for In-Situ Concentration Monitoring during Batch Cooling Crystallization Processes[J]. Growth Des., 2010, 10 ( 6) : 2629-2640.
[12]關國強, 唐凱, 李紅, 盧帥濤, 江燕斌. 基于ATR-UV實時濃度檢測的撲熱息痛冷卻結晶過程研究[J]. 化工學報, 2015, 66 (09) : 3580-3587.
[13]Saleemi A, Rielly C, Nagy Z K. Automated direct nucleation control for in situ dynamic fines removal in batch cooling crystallization[J]. Cryst. Eng. Comm., 2012, 14 ( 6) : 2196-2203.
[14]Simone E, Saleemi A N, Nagy Z K, et al. Application of quantitative Raman spectroscopy for the monitoring of polymorphic transformation in crystallization processes using a good calibration practice procedure[J]. Chem. Eng. Res. Des., 2014, 92 ( 4) : 594 -611.
[15]Su W, Hao H, Glennon B, et al. Spontaneous polymorphic nucleation of d-mannitol in aqueous solution monitored with Raman spectroscopy and FBRM[J]. Cryst. Growth Des., 2013, 13 (12) : 5179-5187.
[16]Tacsi K, Gyürkés M, Csontos I, Farkas A, et al. Polymorphic Concentration Control for Crystallization Using Raman and Attenuated Total Reflectance Ultraviolet Visible Spectroscopy[J]. Cryst. Growth Des., 2019, 20 :73–86.
[17]Ma C Y, Wang X Z. Simultaneous characterization of multiple properties of solid and liquid phases in crystallization processes using NIR[J]. Particuology, 2011, 9 (6) : 589-597.
[18]Lee H E, Lee M J, Kim W S, et al. In-line monitoring and interpretation of an indomethacin anti-solvent crystallization process by near-infrared spectroscopy (NIRS) [J]. Int. J. Pharm., 2011, 420 (2) : 274-281.
[19]Sullivan B O, Barrett P, Hsiao G, Carr A,et al. In Situ Monitoring of Polymorphic Transitions[J]. Org. Process Res. Dev.,2003, 7 (6), 977-982.
[20]Klapwijk A R, Simone E, Nagy Z K, et al. Tuning Crystal Morphology of Succinic Acid Using a Polymer Additive[J]. Cryst. Growth Des., 2016, 16 (8) : 4349-4359.
[21]Simon L L, Nagy Z K, Hunger buhler K. Comparison of external bulk video imaging with focused beam reflectance measurement and ultra-violet visible spectroscopy for metastable zone identification in food and pharmaceutical crystallization processes[J]. Chem. Eng. Sci., 2009, 64 (14) : 3344-3351.
[22]Shikata F, Kimura S, Hattorib Y, et al. Real-time monitoring of granule properties during high shear wet granulation by near-infrared spectroscopy with a chemometrics approach[J]. RSC Adv., 2017, 7 (61) : 38307-38317.
