電子元器件是保證設備指標的重要組成單元。電子元器件從生產到報廢為止的整個壽命周期內，其可靠性變化呈現一定的規律。大量實踐證明大多數電子元器件的失效率是時間的函數，若以使用時間為橫坐標，以失效率為縱坐標，選取失效率來描述電子元器件的可靠性特征，形狀呈兩頭高、中間低的一條失效率通用曲線，也稱為“浴盆曲線”。“浴盆曲線”具有明顯的階段性可劃分為三個階段：早期失效階段，偶然失效階段，嚴重失效階段。依據“浴盆曲線”的階段性特征，檢測在不同階段又分為首次篩選、二次篩選、破壞性物理分析、結構分析（適用時）、鑒定檢驗、質量一致性檢驗，在各階段開展的檢測工作，見圖1所示。

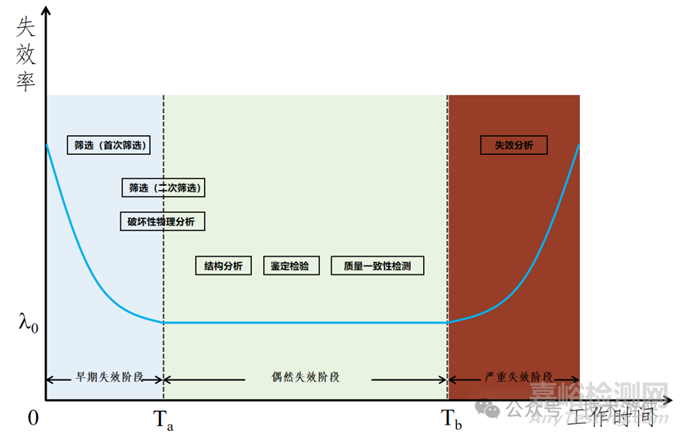

圖1 各類檢測在“浴盆曲線”各階段開展時機
篩選（首次篩選）
從浴盆曲線可知，在早期失效期內的失效率隨時間增加而迅速下降，使用壽命期或稱偶然失效期內的失效率基本不變。所以，篩選過程就是促使元器件提前進入失效率基本保持常數的使用壽命期，也即相當于縱坐標軸平行右移，去掉了失效率高的早期失效期。
元器件的失效率與篩選時間、應力量值有關。通常元器件失效率隨篩選時間的增加而下降，隨應力量值的增加（在合理范圍內的增加，所謂“合理”是指不改變原有的失效機理，不增加新的失效模式）而下降。篩選試驗不能提高電子元器件的固有可靠性，只能提高使用可靠性。從“浴盆曲線”可知篩選不能改變曲線的形狀和量值，元器件的失效率曲線是設計、生產工藝決定的，但能改變元器件開始使用的起點，通過篩選可提前進入失效率較低的使用壽命期；元器件篩選的應力量值選擇應能最大限度剔除早期失效，又不會產品造成損害。應力值太小造成欠篩選，應力值過大造成過篩選，改變原有的失效機理增加新的失效模式，所以對電子元器件產品具有破壞性的試驗不得列為篩選項目，所施加的（電應力、機械應力、環境應力等）不得超過產品規范規定的額定應力。
篩選的總原則是根據元器件的特性參數、生產工藝狀況，從設計、材料、 工藝方面可能存在的缺陷故障模式分布選擇有效的篩選項目和方法。軍用國產元器件開展篩選可依據GJB7243-2011《軍用電子元器件篩選技術要求》進行。GJB7243-2011標準規定了電阻器、電容器、敏感元件、濾波器、熔斷器、開關、電連接器、繼電器、磁性元件、頻率元器件、半導體分立器件、集成電路、光電子器件、電線電纜等軍用電氣、電子和機電元器件的篩選方法、程序和與篩選有關的其他技術要求。
標準規定了I、Ⅱ、Ⅲ三個篩選等級：Ⅰ級是最高水平的篩選等級，相當于半導體器件中的S(K、JY)級或有可靠性指標(質量等級)失效率等級不低于S級、宇航級等高可靠元件的篩選；Ⅱ級是中等水平的篩選等級,相當于半導體器件中的B(H、JCT)級或有可靠性指標(質量等級)失效率等級為R級、P級中檔元件的篩選；Ⅲ級是一般水平的篩選等級，相當于半導體器件中的 B1(JT、G)級或有可靠性指標(質量等級)失效率等級為M 級以及無可靠性指標(質量等級)的一般元件的篩選。元器件生產方或使用方可根據對元器件的可靠性要求以及經濟性等綜合因素，選擇相應的篩選等級。
篩選（二篩）
電子元器件的補充篩選（二次篩選）是電子元器件生產單位按現有標準規范所做的篩選試驗不能滿足裝備對配套元器件質量控制要求時，采取的一種補充手段。通過補充篩選以確定元器件滿足裝備的要求。
對于驗收合格的元器件，當供貨方已做的篩選試驗不能滿足裝備對元器件質量控制要求時，電子元器件的使用方可進行補充篩選(二次篩選)。補充篩選(二次篩選)的項目和條件，應根據裝備使用要求和環境條件確定，過嚴的補充篩選條件，有可能對電子元器件造成損傷，留下質量隱患，甚至會淘汰能滿足裝備需要的元器件，過松的篩選條件，又會使一些不滿足裝備要求的元器件順利通過篩選，從而降低了裝備的質量與可靠性。
破壞性物理分析
破壞性物理分析（Destructive Physical Analysis）簡稱為 DPA ，是為驗證元器件的設計、結構、材料和制造質量是否滿足預定用途或有關規范的要求，按元器件的生產批進行抽樣，對元器件樣品進行解剖，以及解剖前后進行一系列檢驗和分析的全過程，用于判定是否有可能產生危及使用并導致嚴重后果的元器件批質量問題。開展破壞性物理分析可以依據GJB4027《軍用電子元器件破壞性物理分析》進行。
電子元器件破壞性物理分析(DPA)技術是應工程需要，為保證電子元器件質量與可靠性而發展起來的。DPA 隨機抽取同批次少量試驗樣品進行解剖、試驗和分析，以驗證元器件的材料、設計、工藝質量和結構是否滿足相應規范的要求。對一個批次的元器件，抽樣進行DPA是對元器件的補充篩選工作有益補充，也是及時剔除存在質量隱患元器件的一種有效技術手段。DPA一般應在元器件裝機以前完成，只有當需要驗證已裝機元器件的質量時，可以抽取庫存同一元器件生產單位生產、規格相同、生產批次相同或相近的元器件開展 DPA。當出現以下情形之一時，應考慮開展 DPA：（1）對重要儀器設備用元器件的驗收、庫存元器件超期復驗以及需要驗證已裝機關鍵元器件質量時；（2）元器件的質量等級低于裝備要求時；（3）未按裝備要求進行補充篩選的元器件；（4）對發生質量問題的同批次其他元器件進行，以分析確認其失效原因；（5）超過貯存期的元器件。
結構分析
結構分析（Constructional Analysis，CA）從元器件各部分結構方面對元器件進行驗證，對元器件制備過程中的薄弱環節及空間環境適用性進行評價，是驗證元器件固有可靠性的一種分析方法。由于固有可靠性在元器件封裝后已經固定，由元器件結構設計和生產過程工藝控制所決定。因此，成型的元器件結構中涵蓋著較多可靠性信息，包括結構設計的可靠性與合理性、生產工藝控制的合理性等。若上述方面存在問題，元器件的固有可靠性也隨之降低。因此，在型號工程元器件裝機前，在技術能力具備的條件下，需要對選用的元器件尤其是沒有應用經歷的元器件的固有可靠性進行驗證，以達到降低元器件的使用風險、提高型號工程可靠性的目的。
開展結構分析可以依據GB/T 41032《宇航用元器件結構分析通用指南》進行。結構分析的工作流程一般包括確定分析對象、調查應用背景、獲取產品設計信息、制定結構分析方案、實施結構分析、編制報告和評審報告等環節。結構分析的技術流程通常包含結構單元分解、要素識別、結構判別、結論分析以及建議措施五個方面。
（1）結構單元分解。結構單元指產品結構或功能的最小單元，將產品逐級分解成基礎結構單元，對其開展可靠性分析與評價，同時也有利于基礎結構單元的可靠性數據收集和累積技術經驗，為往后類似結構單元的分析與評價，節約周期及降低成本。對產品整體結構的分解過程，按照功能單元和物理單元進行逐級分解，過程中應注意識別成熟的典型單元（不需要再分解到該部分的最小單元）及非成熟的新型單元。由于結構單元分解的正確性，將直接影響整個結構分析與否全面，同樣也是后續分析工作開展的基礎，所以分解過程還應注意各結構單元之間的界面及其匹配性，最后根據上訴分解的單元進行評價。
（2）要素識別。指影響產品可靠性和適用性結構單元的特征要素，而結構分析則需要把各結構單元的結構要素識別出來，如材料特性、工藝過程及物理特征等，作為后續分析與評價的關注重點。同時，每個結構單元的結構要素信息獲取，都應有對應的評價方法，按照無損性檢驗到破壞性檢驗的順序進行，從而形成結構分析的評價流程。另外，一些檢驗項目不是為了獲取結構要素的結構信息，而是為了評價結構要素的可靠性，如耐溶劑、鍵合強度、芯片剪切、溫度循環試驗等類型的試驗，所以兩者務必結合起來。
（3）結構判別。對于結構的優劣評價判別，通常需要基于常見或典型結構進行，尤其是已經應用到宇航的典型結構，當與這些結構進行比對時，如符合結構特征要求，則可評價為“未見異常結構”，通過這種方式給出的判別是可信賴或是有說服力的。而典型結構的獲取是依靠大量的經驗積累及重組，也可參考成功應用經歷產品的標準規范、結構信息、失效案例、驗證試驗及極限試驗等方式獲取。
（4）結論分析。結構分析的結論通常不能簡單的給出“合格”或“不合格”，需要結合產品的結構特點及宇航應用條件，綜合判斷得出結論。結論一般分為以下3種：適合應用（可用）：產品結構與整機用戶單位的典型結構相符，該結構有成功應用經歷，風險較低，適合應用任務；特定范圍可用（限用），產品結構存在一項或幾項設計的結構可靠性問題，只能在特定應用條件下使用，結論中應明確限用條件或范圍；不適合特定應用（禁止）：產品結構存在重大設計、結構可靠性等問題，應用在宇航型號上風險較高，需要重新設計或進行結構更改。
（5）建議措施。結構分析不僅僅限于給出結論、還應結合分析過程，把發現的問題或缺陷，向產品研制單位、保證機構及用戶單位提出針對性的建議，如向研制單位提出產品需要改進和完善的具體方向；對保證機構，提出篩選、鑒定及針對性評價的方案和建議；對于用戶單位，應給出產品的使用指導和建議。
鑒定檢驗
鑒定檢驗是指按照標準規定的程序和條件，對產品進行功能性能測試、封裝可靠性、環境適應性和壽命可靠性等一組或多組檢測試驗，以驗證產品的設計及生產能力是否滿足標準規定的質量和可靠性要求。以半導體單片集成電路為例，開展鑒定檢驗可以依據GJB597《半導體集成電路通用規范》及GJB548《微電子器件試驗方法和程序》進行，測試及試驗項目如表2所示。

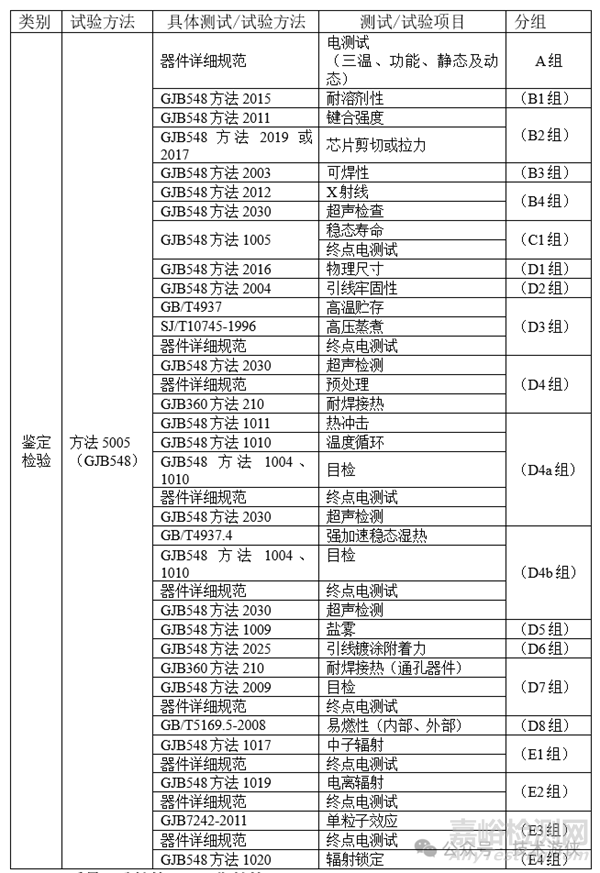

表2 鑒定檢驗
質量一致性檢測（周期性檢測）
質量一致性檢測是產品提交用戶前必須進行的可靠性試驗，也是提交給用戶產品批質量和可靠性是否符合相應采購標準或訂貨合同的驗證試驗，屬于生產廠為提供用戶具有一定質量和可靠性保證的產品的自主行為。以半導體單片集成電路為例，質量一致性檢測規定的ABCDE五個組的測試/試驗項目及要求與鑒定檢驗一致，用于周期性質量保證的交貨驗收依據。A組是對產品的功能性能進行測試；B組是對產品進行物理試驗，考核封裝工藝質量；C組是對產品進行穩態壽命試驗，考核工作壽命可靠性。D組是對產品進行機械應力、環境應力試驗，考核封裝工藝質量；E組是對產品進行總劑量和單粒子試驗，考核抗輻照質量。
