收縮膜的涂層一直以來都極具挑戰性，因?yàn)槟壳翱捎玫氖湛s涂層系統很少。但是，一種與基材表面發生反應并與之共價鍵合的新型涂層系統正在擴大這一可能性。防紫外線涂層和具有防霧性能的涂層已經成功地實現了卷對卷的加工應用。但是，從理論上講，任何類型的功能化都應可選擇。
利用涂層使柔性薄膜功能化是提高薄膜性能的一種既定方法。如何選擇合適的涂層取決于所需的性能，例如：改善薄膜的氣體阻隔性、創建抗菌表面或印刷油墨和圖案。
下文將通過參考紫外線保護層和防霧涂層來說明收縮膜的功能化。紫外線保護層所用的薄膜一般用于保護價值高的作品、印刷品以及對光氧化敏感的食品（如鮮肉和香料）。防霧涂層主要用于新鮮水果或蔬菜的包裝，防止水汽在薄膜內部凝結產生，同時可以直觀地看到保鮮的產品。水汽凝結是由于所含物的呼吸作用導致相對濕度大幅增加所致。
1、傳統涂料的兩個缺點：遷移和降解
某些功能性涂料的缺點之一是涂料中的聚合物添加劑（例如：用于防紫外線等）具有低分子結構，它們均勻地分散在聚合物基質中。這些添加劑有遷移的傾向，因此可能會在聚合物表面產生粉化等現象。最后造成涂料的視覺變化，并且隨著時間的推移，添加劑所提供的功能逐漸喪失。如果需要透光性，顆粒添加劑必須以納米級形式存在，否則將產生漫射光，不再透明。解決方案之一是使用交聯添加劑。
第二個缺點是，無機紫外線吸收劑在其功能服務期內要么被降解，要么被完全消耗，因而失去防護作用，而有機紫外線吸收劑雖然具有良好的吸收性能，但反過來又會遷移到層的表面，因此也會失去保護作用。防霧添加劑具有類似的情況，它們會很快遷移到表面，然后被洗掉。
2、柔性薄膜與收縮薄膜
區分“柔性”和“收縮”性能極為重要。在下文中，柔性薄膜被視為一種塑料薄膜，它可以彎曲而不損失質量，可以在一定程度上折疊而不具備任何收縮性能。其主要代表是（定向）聚丙烯（PP）、聚乙烯（PE）和聚對苯二甲酸乙二醇酯（PET），它們都可用作食品和衛生用品的包裝材料。
與之相反，收縮膜在加熱時會嚴重收縮。其橫向和縱向收縮率均可達原長的50%。這種薄膜的應用范圍也很廣泛，如用于瓷磚和石材的PVC（聚氯乙烯）收縮罩、用于傳統六連包PET飲料瓶的PE收縮膜以及用于蘋果、肉類和書籍的高透明度聚烯烴收縮膜。
原因是，它只有在收縮步驟之前使收縮膜功能化，在涂層的同時收縮才具有經濟意義且技術上可行。
涂料層一般與基材粘合良好（粘附力），并且具有優異的內部穩定性（內聚力）。將傳統的涂層材料（例如：丙烯酸類防霧涂層）應用于收縮膜上時會出現一個問題：涂層薄膜在原始狀態下是透明的，但收縮工藝會導致涂層出現許多細小的破裂，從而失去透明度（圖1）。最壞的情況下還會出現涂層脫落，導致上述性能完全失去作用。

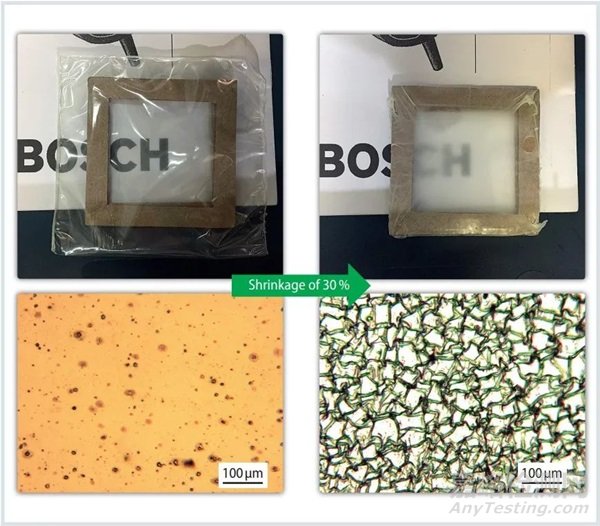

圖1
傳統的功能化層被應用于未收縮的PE收縮膜（左）。上圖為用于評估透明度的照片，下圖為放大25倍的顯微鏡圖像。右圖為雙向收縮30%的功能化層，同時配有照片和顯微鏡圖像。(© Fraunhofer IVV/Syfan, Sa'ad/Israel)
3、新型涂層系統——改性Stöber合成法
Werner Stöber于1968年發表了一種合成單分散球形二氧化硅顆粒（又稱二氧化硅納米顆粒）的合成方法。這是一種溶膠-凝膠工藝，它以醇為溶劑使正硅酸乙酯（TEOS）水解并聚合生成乙氧基硅烷醇。本文介紹的新型涂層系統基于類似的工作原理，其不同之處在于反應不僅發生在涂層的硅酸鹽基團之間，而且發生在活化的聚合物表面的官能團上。
以防紫外線涂層為例（圖2），PE收縮膜首先通過常壓等離子體處理來活化，平面薄膜通常采用電暈放電的方法。當聚合物薄膜穿過電場時，表面附近的聚合物鏈先斷裂再與周圍的氣體分子反應來形成羥基、羰基以及較少見的過氧化氫基團。一種在堿性水和乙醇混合物中含有2-羥基-4-（3-三乙氧基硅烷丙氧基）二苯酮（SiUV）的涂層系統被涂覆于活化表面。

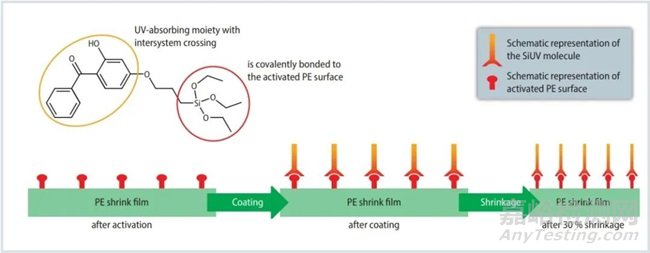

圖2
新型涂層如何通過紫外線屏蔽層使收縮膜功能化的示意圖。（來源：Fraunhofer IVV；圖：© Hanser)
基于溶膠-凝膠工藝的熱誘導反應目前主要發生在由SiUV分子組成的硅酸鹽基團和功能化的聚合物表面之間。其結果是分子與基質共價結合，而分子間幾乎沒有交聯。它規避了上述用于收縮膜傳統涂層的缺點，因?yàn)楣矁r鍵阻止了遷移，且低交聯使分子能夠在收縮過程中相互靠近。因此，產生對應涂層性能所需的官能團可以根據實際應用進行選擇。
4、從實驗室到卷對卷試驗
將上述工藝從實驗室升級到自動化的卷對卷（R2R）涂層工藝面臨著兩大主要挑戰：
精細的PE收縮膜不易加工。
高度活化涂層必須具有較長的適用期才能用于工業生產。
用于加工PE收縮膜的R2R生產線必須在低卷材張力條件下運行，從而將收縮前的機械變化控制在最小范圍內。同時，涂層的干燥溫度不得超過50°C，否則薄膜將在生產線上就開始收縮。
適用期是指混合反應系統（如涂層）可使用的時間。當適用期過去之后，化學反應已經進行到涂層出現明顯變化的程度（例如：粘度變化）并且預期性能可能無法再達到。最初實驗室規模配方的適用期為2min，而R2R工藝的目標則是至少20min。通過增加水分含量并添加環氧樹脂涂層來降低反應速度，適用期得以延長。環氧樹脂涂層的作用是與未反應的SiUV分子化學鍵合。
5、具有防紫外線和防霧性能的收縮膜
在德國弗勞恩霍夫工藝工程與包裝研究所（IVV），具有防紫外線性能的收縮膜成功地實現了R2R規模加工，并且收縮后性能未出現損失。未涂層的PE收縮膜無法阻擋紫外線輻射（圖3）。實驗室規模的收縮涂層仍能傳遞一定量的紫外線輻射，但收縮后更加致密，因?yàn)镾iUV分子此刻更加緊密地排列在一起。

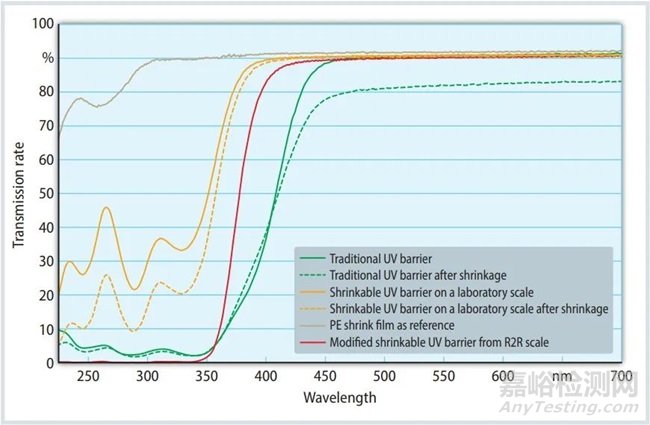

圖3
不同樣品的透射率與波長關系圖。這些樣品分別是經過傳統防紫外線涂層、實驗室規模收縮涂層和R2R規模改性收縮涂層處理的收縮膜。（來源：Fraunhofer IVV；圖：© Hanser）
傳統防紫外線涂層幾乎阻擋了所有的紫外線輻射，但仍有兩點不足。薄膜在吸收了380-400nm范圍內的藍光后略微發黃，收縮后的薄膜失去了絕對的透明度（圖1）。這一點從圖中可以明顯看出，整個可見范圍的透明度降低了大約10%。相比之下，改性收縮涂層表現出了項目開發工作的目標特性——完全阻擋紫外線輻射并確保透明度和收縮性。
改性Stöber合成法的概念也經過了防霧性能的可轉移性測試。在本例中采用了最初用于形成二氧化硅顆粒的TEOS；在聚乙烯吡咯烷酮（PVP）作為粘合劑存在的情況下，它也會在活性塑料表面聚合。其結果是一種具有極高表面能的收縮涂層，它通過冷凝水的擴散來防止水汽形成并在塑料表面形成一層水膜（圖4）。

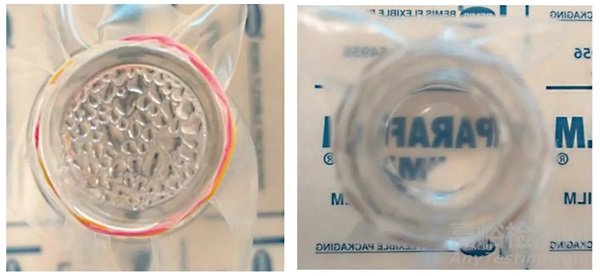

圖4
未涂層的收縮膜（左）和具有防霧涂層的收縮膜（右）。薄膜在裝有沸水的燒杯上收縮。(© Bar-Ilan-University, Ramat Gan/Israel)
5、結語
本文提出了一種涂層概念，它通過改性Stöber合成法在活化的聚合物表面聚合，并使收縮膜功能化。這種功能化并不限于防紫外線或防霧性能，理論上可以任意選擇來與正硅酸分子上的官能團相匹配。但是，每一種新的涂層配方必須實現從實驗室規模到R2R規模的轉移才能將適用期延長到經濟可行的水平。
