1.引言
在自然界中，許多生物體擁有獨特的復合結構，這些結構使它們能夠抵御各種外部沖擊。例如，龜殼和貝殼等生物鎧甲展現出了卓越的抗沖擊性能。近年來，隨著材料科學的發展，仿生學已成為研究新材料和結構設計的重要方向。盡管已有大量研究關注仿生復合材料的力學性能和抗沖擊特性，但仍存在許多挑戰。
近日，國際知名期刊《Composite Structures》發表了同濟大學在仿生結構增材制造技術和落錘試驗方面的研究工作，對四種仿生剛?cè)嵯鄰?fù)合板（Bio-T、Bio-M、Bio-B和Bio-N）在低速?zèng)_擊下的損傷行為和吸能特性進行深入研究，并揭示了這些仿生復合板材在抗沖擊方面的優異性能及其機制，為設計具有更好抗沖擊性能的新型仿生復合材料提供了重要參考。論文標題為“Anti-impact performance of bionic tortoiseshell-like composites”。
2.研究內容及方法
文章通過綜合運用理論研究、試驗研究和數值分析等多種手段，對仿生復合板材在低速?zèng)_擊下的力學響應和損傷機制進行了全面而深入的探究。
主要探討了四種受生物殼體啟發的仿生復合板材（Bio-T、Bio-M、Bio-B和Bio-N）在低速?zèng)_擊下的力學響應和損傷機制。通過對比這些材料的性能，旨在找出具有最佳抗沖擊性能的仿生復合板材設計。

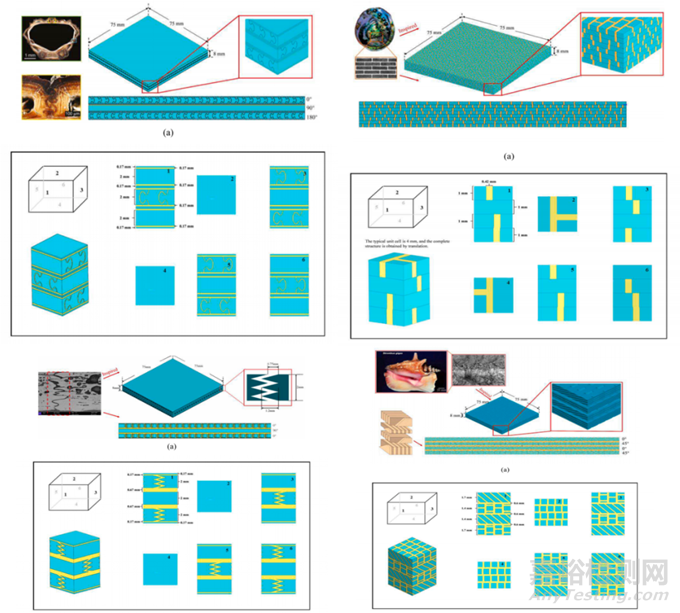

圖1.以龜甲為靈感的Bio-T示意圖 受軟體動物外殼啟發的Bio-M示意圖 受甲蟲外骨骼啟發的Bio-B示意圖 受珍珠母啟發的Bio-N示意圖
研究團隊通過增材制造技術成功制備了四種仿生復合板材（Bio-T、Bio-M、Bio-B和Bio-N）。這些板材的設計靈感分別來源于龜殼、貝殼、甲蟲外骨骼和珍珠層的微觀結構。隨后，利用落錘試驗機對這些仿生復合板材進行了系統的低速?zèng)_擊測試。在測試過程中，嚴格控制了沖擊能量、沖擊速度和沖擊角度等變量，以確保試驗結果的準確性和可比性。

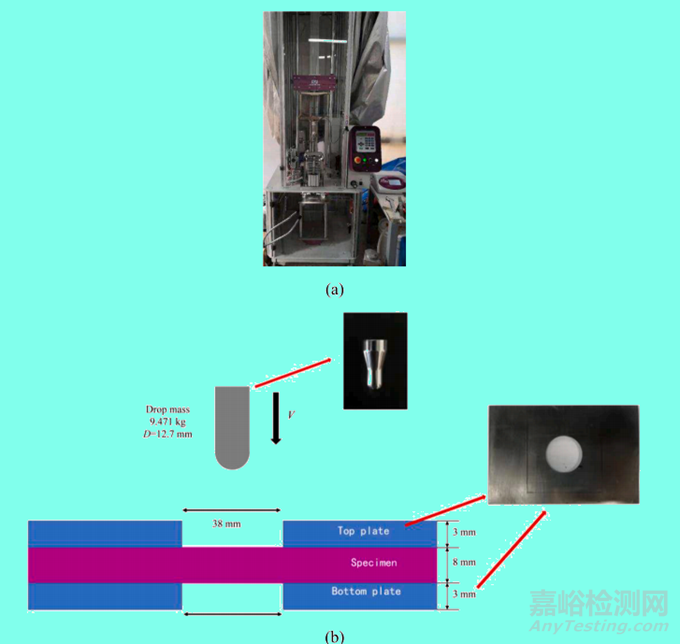

圖2.落錘試驗的實驗設備及示意圖：(a) Instron Ceast 9350 ；(b)落錘實驗裝置
為了更深入地理解仿生復合板材在低速?zèng)_擊下的力學行為和損傷機制，研究團隊還建立了相應的數值分析模型。這些模型基于有限元方法，能夠模擬板材在沖擊過程中的應力分布、變形情況和裂紋擴展路徑等關鍵信息。通過與試驗結果的對比驗證，數值分析模型的有效性得到了充分確認。
圖3.沖擊實驗后所有試件的損傷模式照片。
在數據分析方面，研究團隊對試驗和模擬過程中產生的大量數據進行了深入挖掘和處理。通過對沖擊力、位移、能量吸收等關鍵指標的統計分析，揭示了不同仿生復合板材在低速?zèng)_擊下的性能差異和損傷特點。此外，還利用微觀結構分析手段對沖擊后的試樣進行了詳細觀察，進一步揭示了仿生復合板材的損傷機制和能量吸收機理。

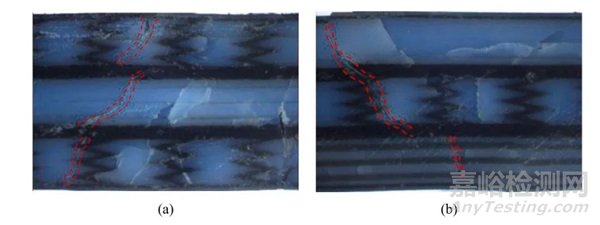

圖4.15J 沖擊能量下Bio-T 截面裂紋擴展模式：(a) Bio-T [30°/90°/30°]；(b) Bio-T [0°/30°/0°]。
3.總結
該研究通過增材制造技術和落錘試驗對四種仿生復合板材在低速?zèng)_擊下的損傷行為和吸能特性進行了系統研究。結果表明Bio-T復合板材具有最佳的抗沖擊性能，其優異性能主要?dú)w功于其獨特的剛?cè)嵯鄰?fù)合結構和界面強度。該研究為設計具有更好抗沖擊性能的新型仿生復合材料提供了重要參考，并在防護工程領域具有廣闊的應用前景。
原始文獻：Wang, J., Hu, D., Zhang, Z., Pei, B., Xu, R., & Wu, X. (2023). Anti-impact performance of bionic tortoiseshell-like composites. Composite Structures, 303, 116315. https://doi.org/10.1016/j.compstruct.2022.116315
原文鏈接：https://doi.org/10.1016/j.compstruct.2022.116315
