一、前言
攝像頭作為“眼睛”的存在，在我們生活著扮演者許多重要的角色，極大地便利和豐富我們的生活。筆者思考，在電子行業的“仿生學”中，沒有什么比“眼睛”更為浪漫的存在。作為使用極其廣泛的傳感器之一，其組成的機器類型復雜且立體，EMC問題點對應的解決方案涵蓋多樣，非常適合新手初期分析、整改。今天我們分享的是消費類智能家居的家用攝像頭的整改案例。
二、背景及問題分析
今天的主角是，一個高集成、雙攝、多功能的家用攝像頭。該產品的結構由三塊小板組成：wifi、藍牙和總線進電端為一塊底座板。主芯片以及其他功能集合為一塊板用排線連接著另一塊板由雙攝像鏡頭以及電源和燈板組成?？傮w方案以及PCB畫板相對成熟，但由于內部空間小，線束間相互串?dāng)_耦合，導致數據中的電源和時鐘仍然超標。
測試數據分析：
（1）100MHz電源包絡超標，通過磁環驗證，以及頻譜儀掃描得出結論是電源模塊輻射超標，以及線束耦合被帶出。
（2）超標時鐘點是296MHz，通過頻譜儀掃描分析是攝像頭時鐘MCLK倍頻。
三、整改方案
了解完數據和機器后，那我們的方向就很明確了。在電源源頭增加濾波措施，減少空間耦合噪聲，防止噪聲從線束出逃。由于機器結構問題是由三個小板組成，電源走線不僅僅在pcb板上橫跨，還通過了兩段線束連接，要處理好各級電源自身的噪聲，避免串?dāng)_。針對單支時鐘而言，這個機器上有許多的時鐘，都是采用27MHz晶振作為參考時鐘，這種情況下十分貼合我司的展頻技術應用，將單支時鐘問題在源頭處解決。
1.包絡超標：
（1）電源模塊輸入輸出增加1nF、10nF濾波，增加RC濾波；
（2）可以在端口處對電源線增加共模電感；
（3）針對排線包屏蔽。
2.時鐘單支：
（1）在數據線以及時鐘線上增加濾波措施（RC濾波）;
（2）排線屏蔽也對超標時鐘有著明顯的效果;
（3）在27MHz的主時鐘上加展頻SSDCI1108AF-08-CT。

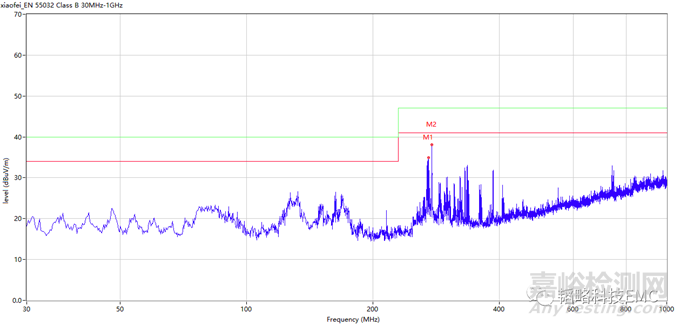

最終整改數據如下圖:
四、總結
攝像頭作為傳感器的廣泛應用，作為基礎架構之一組成不同的產品。由于多功能模塊集成的產品對于功能需求更多，外觀的五花八門，不可避免的就是結構的分立，模塊的分立，再加上高集成高精度的趨勢。伴隨的EMC問題也越復雜，整改難度也越大。尤其是面對時鐘問題時，除去我們?cè)谇捌诋嫲灞仨毜淖⒁馐马?xiàng)，以及時鐘線和數據線的濾波手段預留，展頻技術的應用在解決源頭時鐘問題十分可觀。同時自我們面對多模塊的機器時，拆分模塊、獨立排查也是十分高效的手段，盡可能的減小耦合帶來的誤判，以及快速鎖定源頭。
