摘 要：提出了一種以木陶瓷為原料的汽車制動(dòng)襯片，建立了木陶瓷制動(dòng)襯片的盤式制動(dòng)器三維模型，模擬多種工況制動(dòng)時(shí)木陶瓷制動(dòng)襯片作用下盤式制動(dòng)器的熱彈性耦合特性，并基于Archard磨損模型及ABAQUS軟件中的UMESHMOTION子程序?qū)崿F(xiàn)木陶瓷制動(dòng)襯片磨損深度的數(shù)值模擬。結(jié)果表明：以木陶瓷材料作為汽車制動(dòng)摩擦材料，制動(dòng)過程中制動(dòng)盤溫度峰值為254.25 ℃，相較于傳統(tǒng)金屬型制動(dòng)襯片制動(dòng)盤溫度峰值低9.91 ℃，應(yīng)力分布均勻，有利于減少制動(dòng)盤熱裂紋的產(chǎn)生，同時(shí)降低制動(dòng)盤“熱衰退”效應(yīng)對(duì)車輛制動(dòng)效能穩(wěn)定性的影響。木陶瓷制動(dòng)襯片制動(dòng)過程中溫度最高可達(dá)281.41 ℃，遠(yuǎn)低于木陶瓷材料熱分解溫度，具備良好的可靠性。以木陶瓷作為制動(dòng)襯片摩擦材料，單次高速緊急制動(dòng)磨損深度最大不超過2.11 μm，具備良好的耐磨性。
關(guān) 鍵 詞：汽車；木陶瓷；制動(dòng)襯片；熱彈性耦合；磨損
引言
目前汽車盤式制動(dòng)器的制動(dòng)襯片主要采用金屬/半金屬鋼纖維制動(dòng)襯片，其容易劃傷制動(dòng)盤且制動(dòng)噪音大。紫銅/黃銅陶瓷制動(dòng)襯片摩擦性能優(yōu)異，但制造成本過高只在少數(shù)車型上得到應(yīng)用[1]。陶瓷制動(dòng)襯片應(yīng)用于保時(shí)捷轎車中，美國(guó)橡樹嶺國(guó)家實(shí)驗(yàn)室與Honeywell Advanced composites 公司、Honeywell Aircraft Loading Systems 公司、Honeywell Commercial Vehicle systems 公司合作，正在研制低成本的C/SiC 陶瓷復(fù)合材料制動(dòng)襯片，替代用于載重汽車的鑄鐵和鑄鋼制動(dòng)襯片[2-4]。木質(zhì)陶瓷是一種在真空爐中對(duì)木材或浸漬有熱固性樹脂的木質(zhì)材料進(jìn)行炭化而得到的新型多孔炭材料[5]。具有耐磨損，耐高溫，導(dǎo)熱能力強(qiáng)、對(duì)環(huán)境污染小等優(yōu)勢(shì)[6]。國(guó)內(nèi)外對(duì)木陶瓷的制備工藝[7-9]、理化特性[10-11]、微觀結(jié)構(gòu)[12-14]、摩擦磨損特性[15-16]等方面進(jìn)行了大量研究。木陶瓷材料目前已經(jīng)作為防彈材料、電池極板材料、電磁屏蔽材料得到了廣泛應(yīng)用[17]。
本文首次提出一種以木陶瓷為摩擦材料的汽車制動(dòng)襯片。為研究以木材陶瓷汽車制動(dòng)襯片實(shí)用性，基于ABAQUS有限元軟件建立了盤式制動(dòng)器制動(dòng)過程的熱彈性耦合分析模型，在不同工況下分析了應(yīng)用木陶瓷制動(dòng)襯片對(duì)制動(dòng)盤溫度場(chǎng)及應(yīng)力場(chǎng)的影響。同時(shí)，基于Archard磨損模型，利用UMESHMOTION子程序?qū)崿F(xiàn)了對(duì)制動(dòng)過程中木陶瓷制動(dòng)襯片磨損深度的數(shù)值模擬。
1 、 溫度-應(yīng)力-磨損耦合模型
汽車實(shí)際制動(dòng)過程涉及極其復(fù)雜的摩擦及熱力學(xué)現(xiàn)象，為方便仿真模型的建立，在不影響仿真結(jié)果準(zhǔn)確的前提下，假設(shè)制動(dòng)器各元件的材料組成均勻，均為各向同性材料，且認(rèn)為制動(dòng)過程中車輪處于純滾動(dòng)狀態(tài)。
1.1 制動(dòng)過程的摩擦熱
制動(dòng)器制動(dòng)過程是一個(gè)將車輛行駛時(shí)的動(dòng)能轉(zhuǎn)化為熱能的過程，假設(shè)汽車制動(dòng)消耗的動(dòng)能全部轉(zhuǎn)化為摩擦副產(chǎn)生的熱量，制動(dòng)盤與制動(dòng)襯片之間相互摩擦表面的熱流密度q0滿足[18]：
(1)
式中：z代表制動(dòng)器的制動(dòng)效能，數(shù)值上是車輛的減速度a和重力加速度g的比值；φ表示制動(dòng)器制動(dòng)力分配系數(shù)；Ad表示摩擦副實(shí)際接觸面積(m2)；v表示車輛制動(dòng)初速度(m/s)；εp表示制動(dòng)盤表面載荷的分布系數(shù)；m為整車質(zhì)量(kg)。
1.2 熱彈性耦合模型
對(duì)汽車制動(dòng)器的熱彈性耦合過程而言，采用瞬態(tài)熱分析方法有利于了解摩擦副溫度及熱應(yīng)力的變化特點(diǎn)?；诟道锶~方程及能量守恒定律，在笛卡爾坐標(biāo)系下，瞬態(tài)熱分析中溫度場(chǎng)的控制方程為[19]:
(2)
式中: T表示溫度(℃)； ρ為材料密度(kg/m3)；cT為某一溫度下材料的比熱，J/(kg·K)； kx、ky、kz表示材料沿著坐標(biāo)軸方向的熱傳導(dǎo)系數(shù)，本次研究中認(rèn)為材料為各向同性材料；qv內(nèi)熱源強(qiáng)度(W/kg)，其來自摩擦副產(chǎn)生的摩擦熱。

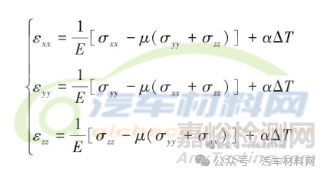

根據(jù)圣維南原理，將六面體單元的正應(yīng)變簡(jiǎn)化為熱應(yīng)變及機(jī)械載荷產(chǎn)生應(yīng)變的疊加。依據(jù)線彈性本構(gòu)關(guān)系六面體單元的正應(yīng)變方程如下[19]：
(3)
式中：εxx、εyy、εzz 代表D六面體單元沿坐標(biāo)軸方向的正應(yīng)變；E為材料彈性模量；σxx、σyy、σzz 為六面體單元沿坐標(biāo)軸方向的應(yīng)力； μ為材料泊松比； α為材料熱膨脹系數(shù)；ΔT為物體溫度分布。根據(jù)方程可以得到單元沿坐標(biāo)軸方向的應(yīng)力。
1.3 制動(dòng)片磨損數(shù)值模型
摩擦過程的磨損深度由摩擦對(duì)偶件材料屬性、接觸壓力、滑移速度等多方面因素決定，結(jié)合對(duì)試驗(yàn)結(jié)果的分析產(chǎn)生了許多種磨損量數(shù)值模擬方法，本文中選用應(yīng)用較為廣泛的Archard模型[20]。
其磨損模型的基本公式為：
(4)
式中：V為物體磨損體積(mm3)；s為磨損方向位移(mm)；ks為無(wú)量綱的磨損系數(shù)；FN為黏著節(jié)點(diǎn)支撐載荷(N)；σs為材料的屈服極限(N/mm2)。
將方程對(duì)時(shí)間域離散化為微分模式，時(shí)間增量為dt，設(shè)接觸面積為ΔA，時(shí)間增量?jī)?nèi)磨損深度為dh，則式(4)可改寫為：
(5)
設(shè)單位接觸面積ΔA，在支撐載荷FN作用下接觸應(yīng)力為pc，磨損深度Δh可以表示為：
(6)
在考慮熱效應(yīng)的情況下，由于溫度變化引起材料膨脹不均勻，會(huì)使接觸應(yīng)力pc產(chǎn)生變化，通過將時(shí)間域離散為極小的步長(zhǎng)Δt，可以認(rèn)為瞬時(shí)接觸應(yīng)力pc為常數(shù)，通過多次迭代最終計(jì)算得到磨損深度Δh。
2 、 熱-應(yīng)力-磨損耦合有限元模型
2.1 盤式制動(dòng)器三維模型

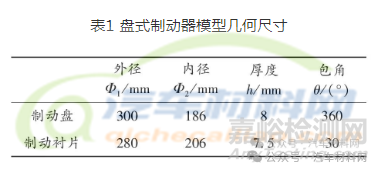

建立通風(fēng)盤式制動(dòng)器三維模型。模型幾何尺寸如表1所示。

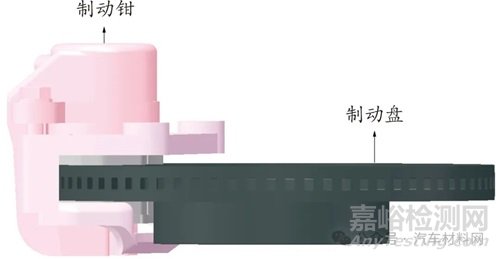

對(duì)盤式制動(dòng)器制動(dòng)過程的分析主要關(guān)注制動(dòng)盤與制動(dòng)襯片之間的熱彈性變化及制動(dòng)襯片的磨損情況，因此在不影響結(jié)果準(zhǔn)確性的情況下對(duì)模型進(jìn)行了簡(jiǎn)化。簡(jiǎn)化后的模型如圖1所示。
圖1 通風(fēng)盤式制動(dòng)器三維模型
2.2 確定摩擦副材料參數(shù)
制動(dòng)盤的材料參數(shù)選用HT250灰口鑄鐵的熱物理參數(shù)，金屬型制動(dòng)襯片及木陶瓷材料熱物理參數(shù)通過查閱文獻(xiàn)獲得[21-23],制動(dòng)器摩擦副材料參數(shù)如表2所示。

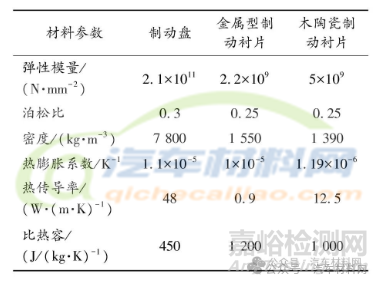

表2 制動(dòng)器摩擦對(duì)偶件材料參數(shù)
2.3 制動(dòng)工況確定

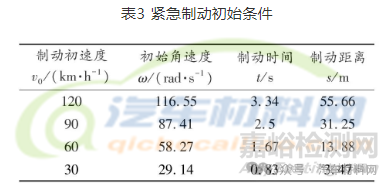

假設(shè)汽車在不同行駛初速度下以10 m/s2的減速度緊急制動(dòng)，所選車型車輪半徑為0.286 m，計(jì)算得到制動(dòng)時(shí)間及制動(dòng)距離如表3所示。制動(dòng)壓力保持在4 MPa。
2.4 網(wǎng)格劃分及邊界條件的確定

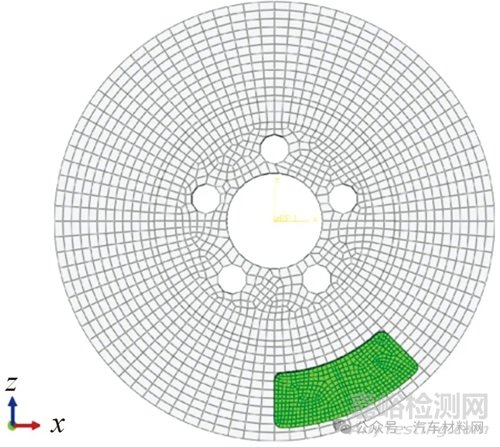

根據(jù)拓?fù)浣Y(jié)構(gòu)將制動(dòng)盤與制動(dòng)襯片劃分為六面體結(jié)構(gòu)化網(wǎng)格，對(duì)接觸區(qū)域進(jìn)行網(wǎng)格細(xì)化，提高計(jì)算精度。制動(dòng)盤和制動(dòng)襯片均采用縮減積分溫度-位移耦合單元C3D8RT，制動(dòng)襯片網(wǎng)格節(jié)點(diǎn)數(shù)3 641，單元數(shù)2 838。制動(dòng)器整體劃分為21 478個(gè)節(jié)點(diǎn)，13 856個(gè)單元。盤式制動(dòng)器網(wǎng)格劃分結(jié)果如圖2所示。
圖2 盤式制動(dòng)器網(wǎng)格劃分圖
采用主從面對(duì)應(yīng)法定義制動(dòng)盤與摩擦面之間的接觸，將劃分網(wǎng)格較大的制動(dòng)盤表面定義為主面有利于計(jì)算結(jié)果收斂。文獻(xiàn)[23]表明木陶瓷材料的干摩擦因數(shù)為0.35～0.39與金屬型制動(dòng)襯片相近，為主要研究木陶瓷材料熱物理特性對(duì)制動(dòng)過程的影響，在本次分析中統(tǒng)一選擇傳統(tǒng)金屬型制動(dòng)襯片的摩擦因數(shù)導(dǎo)入到有限元模型中，具體數(shù)值如表4所示[24]。
表4 金屬型制動(dòng)襯片與鑄鋼制動(dòng)盤之間摩擦因數(shù)

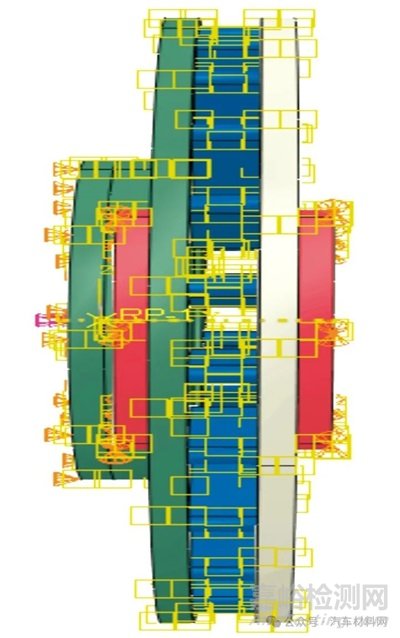

圖3 制動(dòng)盤載荷設(shè)置示意圖
2.5 磨損子模型建立及關(guān)聯(lián)

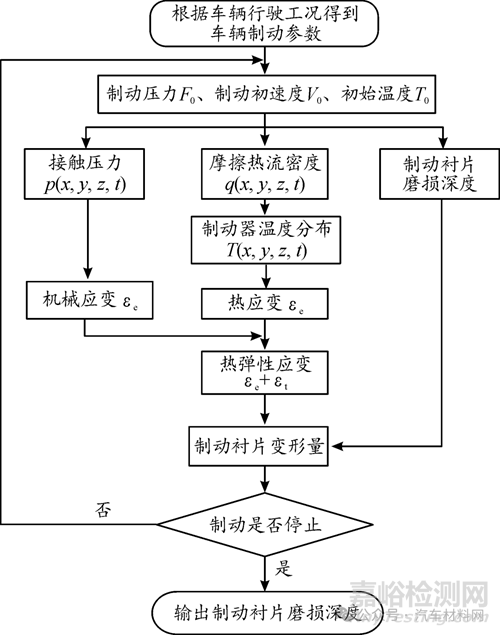

在每一個(gè)增量步結(jié)束后，UMESHMOTION子程序?qū)腛DB文件中讀取出每一個(gè)節(jié)點(diǎn)的滑移速率CSLIP、接觸壓力CSTRESS。計(jì)算得到磨損深度后，將其轉(zhuǎn)化為節(jié)點(diǎn)位移并通過ALE技術(shù)進(jìn)行網(wǎng)格的重繪。制動(dòng)襯片磨損深度模擬過程如圖4所示。
圖4 制動(dòng)襯片磨損深度模擬過程
3 、仿真結(jié)果及分析
3.1 制動(dòng)盤熱彈性特性分析
以木陶瓷作為制動(dòng)襯片材料時(shí)，在表3所示制動(dòng)工況完成后汽車制動(dòng)盤溫度分布如圖5所示。低車速工況下，制動(dòng)盤溫度上升不大，最高溫度只有55.81 ℃，制動(dòng)時(shí)間短，分布集中于摩擦接觸部位。車速越高，制動(dòng)盤溫升越高，120 km/h車速制動(dòng)結(jié)束后，溫升185.52 ℃，溫度分布也更加均勻，呈現(xiàn)由接觸部位向兩側(cè)擴(kuò)散的環(huán)狀分布特點(diǎn)。
圖5 緊急制動(dòng)工況制動(dòng)盤溫度分布

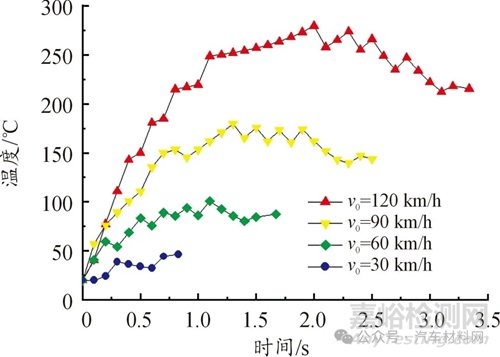

以木陶瓷制動(dòng)襯片對(duì)應(yīng)制動(dòng)盤最高溫度節(jié)點(diǎn)作為特征點(diǎn)，繪制出不同初速度下節(jié)點(diǎn)溫度變化曲線如圖6所示。
圖6 緊急制動(dòng)工況制動(dòng)盤溫度變化曲線
制動(dòng)初期，制動(dòng)盤轉(zhuǎn)速高，摩擦副之間熱流密度大，制動(dòng)盤溫度快速升高。隨著制動(dòng)盤轉(zhuǎn)速降低，生熱速率下降，溫升速率趨于平緩直至生熱速率與熱傳導(dǎo)速率持平，溫度達(dá)到峰值，在120 km/h初速度下，木陶瓷制動(dòng)襯片對(duì)應(yīng)制動(dòng)盤溫度峰值達(dá)到254.25 ℃，傳統(tǒng)金屬型制動(dòng)襯片對(duì)應(yīng)制動(dòng)盤溫度峰值為264.16 ℃。采用木陶瓷制動(dòng)襯片時(shí)制動(dòng)盤溫度變化規(guī)律與傳統(tǒng)制動(dòng)器制動(dòng)盤相似，由于木陶瓷材料良好的導(dǎo)熱能力，可以將制動(dòng)盤溫度峰值降低9.91 ℃。
應(yīng)用木陶瓷制動(dòng)襯片時(shí)，不同初速度工況下，制動(dòng)盤應(yīng)力分布特點(diǎn)如圖7所示。

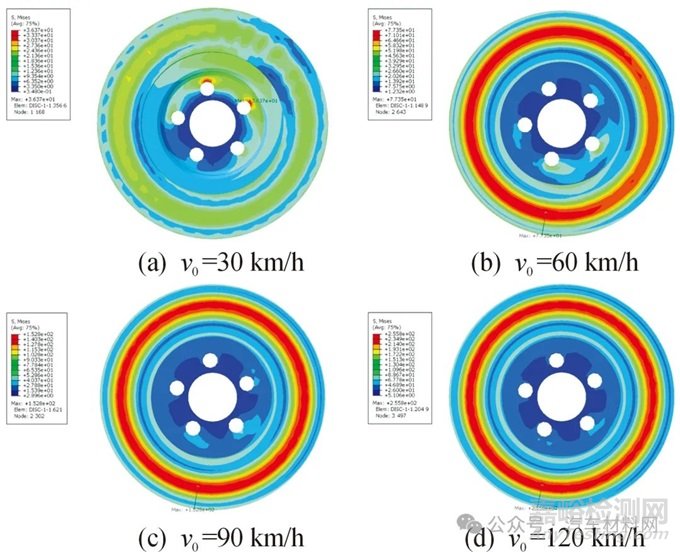

圖7 緊急制動(dòng)工況制動(dòng)盤應(yīng)力分布
制動(dòng)盤與輪軸連接一側(cè)應(yīng)力遠(yuǎn)高于盤式制動(dòng)器外側(cè)，高速車輛制動(dòng)停止后，制動(dòng)盤最大應(yīng)力為255.82 MPa。
3.2 木陶瓷制動(dòng)襯片熱彈性分析

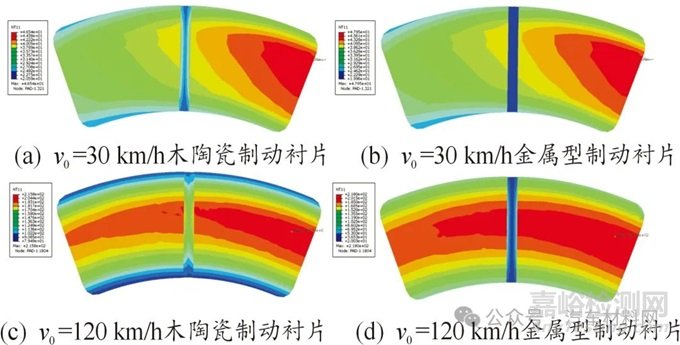

為研究木陶瓷材料熱物理特性對(duì)制動(dòng)襯片性能的影響，選取初速度為120 km/h及30 km/h 2種制動(dòng)工況下，比較木陶瓷制動(dòng)襯片與金屬型制動(dòng)襯片的溫度場(chǎng)及應(yīng)力場(chǎng)分布。在一次緊急制動(dòng)結(jié)束后，2種制動(dòng)襯片表面溫度分布特點(diǎn)如圖8所示，正應(yīng)力分布特點(diǎn)如圖9所示。

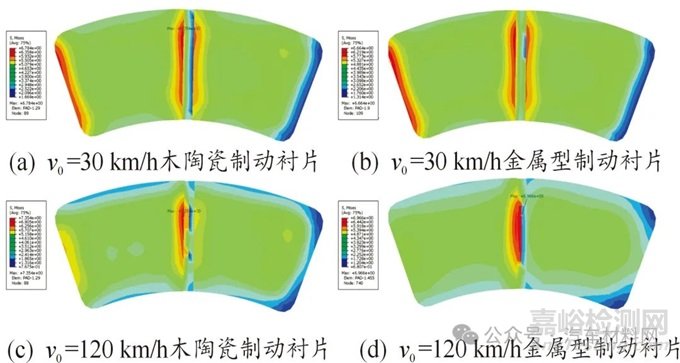

圖8 緊急制動(dòng)工況制動(dòng)襯片溫度分布
圖9 緊急制動(dòng)工況制動(dòng)襯片應(yīng)力分布

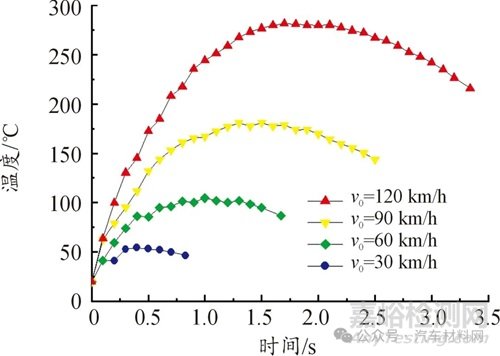

在低速工況下，相較于金屬型制動(dòng)襯片篇木陶瓷制動(dòng)襯片表面最高溫度降低1.41 ℃，高速工況下，表面最高溫度降低2.17 ℃。木陶瓷材料熱傳導(dǎo)能力強(qiáng)，高速工況下可以明顯發(fā)現(xiàn)，木陶瓷制動(dòng)襯片溫度分布更加均勻。正應(yīng)力分布狀態(tài)與金屬型制動(dòng)襯片類似，高速工況下最大應(yīng)力可達(dá)7.35 MPa。選取4種工況下木陶瓷制動(dòng)襯片溫度最大值對(duì)應(yīng)節(jié)點(diǎn)，繪制節(jié)點(diǎn)溫度變化曲線如圖10所示。
圖10 木陶瓷制動(dòng)襯片溫度變化曲線
由于制動(dòng)襯片節(jié)點(diǎn)始終處于摩擦接觸區(qū)域，相較于制動(dòng)盤溫度變化，制動(dòng)襯片溫度平穩(wěn)增長(zhǎng)無(wú)浮動(dòng)現(xiàn)象，120 km/h初速度條件下，表面溫度最高可達(dá)281.41 ℃，遠(yuǎn)低于木陶瓷材料熱解溫度，因此使用木陶瓷材料作為汽車摩擦材料具有良好的安全性。
圖4對(duì)比圖3，可以清楚地看出兩地股市對(duì)信息沖擊存在持久的后續(xù)影響，在第10天作用才逐漸消失，深市對(duì)港市沖擊的響應(yīng)軌跡總體呈正負(fù)交替，響應(yīng)幅度不大，但后續(xù)影響時(shí)間長(zhǎng)，在第5天有個(gè)0.07的負(fù)向沖擊后，立即向0回歸；港市收益率對(duì)深市的沖擊依然保持迅速的反應(yīng)力，當(dāng)深市收益率增加0.43個(gè)單位，隨后的響應(yīng)函數(shù)值迅速接近于0，沖擊作用依然在當(dāng)期達(dá)到最大，之后存在正負(fù)交替的沖擊作用，在第4天產(chǎn)生一個(gè)明顯的0.16的正向沖擊。港市具有完善的信息披露制度，價(jià)格能充分反映真實(shí)信息，波動(dòng)的響應(yīng)軌跡會(huì)迅速收斂。由“深港通”開通后兩地股市的響應(yīng)軌跡，兩地股市的相依性得到加強(qiáng)，沖擊的后續(xù)影響力作用明顯。
3.3 木陶瓷制動(dòng)襯片磨損深度模擬

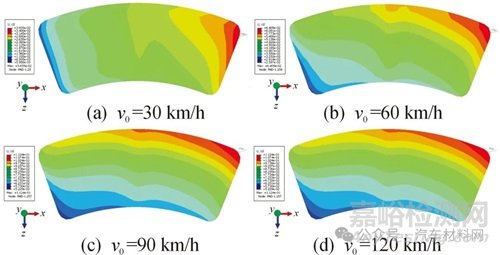

汽車制動(dòng)過程中，制動(dòng)襯片會(huì)產(chǎn)生變形，從而影響摩擦副之間的接觸狀態(tài)。變形量是由機(jī)械載荷的擠壓變形，及材料的受熱膨脹引起的，同時(shí)還包括制動(dòng)襯片摩擦過程中的磨損現(xiàn)象。木陶瓷制動(dòng)襯片緊急制動(dòng)工況下沿Y軸方向的變形量如圖11所示。
圖11 緊急制動(dòng)工況制動(dòng)襯片Y軸方向變形量
制動(dòng)襯片變形主要集中于制動(dòng)襯片與制動(dòng)盤之間摩擦基礎(chǔ)區(qū)域的入口附近，隨著車輪轉(zhuǎn)速提高，沿車輪轉(zhuǎn)動(dòng)方向擴(kuò)散。在初速度為120 km/h工況下，變形量最高可達(dá)112.42 μm。與變形量類似，在摩擦接觸邊緣，制動(dòng)襯片實(shí)際磨損也更為嚴(yán)重。故選取制動(dòng)襯片變形量最大節(jié)點(diǎn)，通過子程序?qū)С鲈摴?jié)點(diǎn)磨損深度曲線如圖12所示。

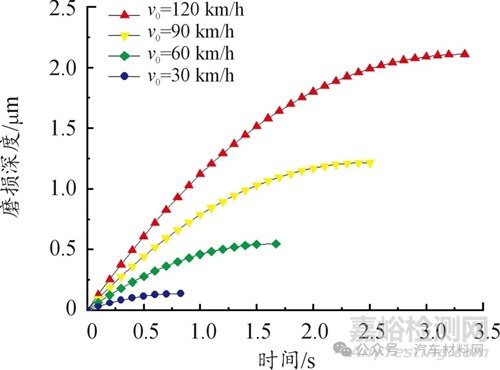

圖12 制動(dòng)襯片磨損深度曲線
車輪轉(zhuǎn)速越快，制動(dòng)時(shí)間越長(zhǎng)，制動(dòng)襯片磨損越嚴(yán)重。一次高速緊急制動(dòng)過后，木陶瓷制動(dòng)襯片節(jié)點(diǎn)磨損深度最大可達(dá)2.11 μm。
4 、 木陶瓷制動(dòng)襯片結(jié)構(gòu)優(yōu)化
由于木陶瓷制動(dòng)襯片在耐磨性方面明顯優(yōu)于傳統(tǒng)金屬型汽車制動(dòng)襯片，因此主要以進(jìn)一步降低制動(dòng)盤溫度最大值為目標(biāo)，對(duì)木陶瓷制動(dòng)襯片內(nèi)外徑及包角進(jìn)行優(yōu)化，通過修改rpy文件得到8組不同結(jié)構(gòu)參數(shù)下得到120 km/h初速度工況下的制動(dòng)盤溫度最大值如表5所示。

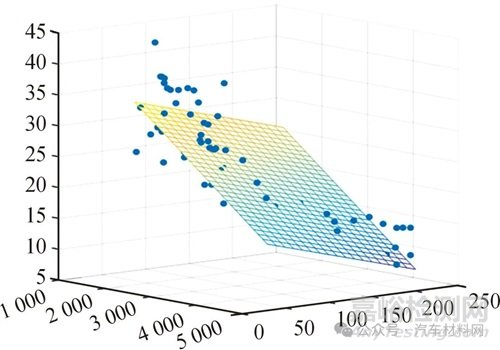

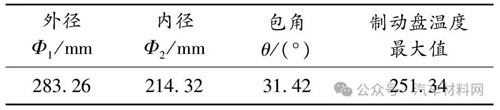

將8組數(shù)據(jù)輸入Matlab軟件并進(jìn)行線性回歸，回歸平面如圖13所示。以制動(dòng)盤節(jié)點(diǎn)溫度最大值為目標(biāo)，利用線性回歸模型對(duì)制動(dòng)襯片的內(nèi)外徑及包角進(jìn)行參數(shù)優(yōu)化。優(yōu)化結(jié)果如表6所示。
圖13 數(shù)據(jù)回歸平面
表6 優(yōu)化結(jié)果
預(yù)測(cè)制動(dòng)盤溫度誤差為1.12 ℃，誤差率為0.44%，可以認(rèn)為預(yù)測(cè)模型基本可靠。

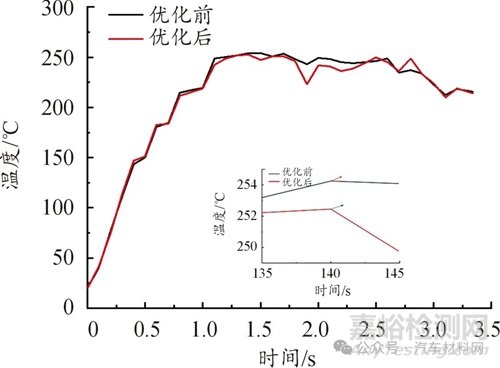

將優(yōu)化后結(jié)構(gòu)尺寸后的模型重新提交計(jì)算，得到的制動(dòng)盤節(jié)點(diǎn)溫度變化如圖14所示。節(jié)點(diǎn)溫度峰值下降1.79 ℃。
圖14 優(yōu)化效果曲線
5 、 結(jié)論
本文建立通風(fēng)型盤式制動(dòng)器熱-應(yīng)力-磨損耦合模型，采用木陶瓷材料作為汽車制動(dòng)襯片摩擦材料與傳統(tǒng)金屬型制動(dòng)襯片進(jìn)行對(duì)比，分析了木陶瓷制動(dòng)襯片對(duì)盤式制動(dòng)器溫度及應(yīng)力分布的影響?；赨MESHMOTION子程序及ABAQUS軟件的ALE網(wǎng)格自適應(yīng)技術(shù)，實(shí)現(xiàn)了對(duì)木陶瓷制動(dòng)襯片磨損情況的數(shù)值模擬，得出了以下結(jié)論：
1) 以木陶瓷作為制動(dòng)襯片摩擦材料，車輛在120 km/h車速狀態(tài)下制動(dòng)后，制動(dòng)盤節(jié)點(diǎn)最高溫度為200.82 ℃，相較于傳統(tǒng)制動(dòng)器制動(dòng)盤溫度下降9.91 ℃。能有效緩解因制動(dòng)盤“熱衰退”現(xiàn)象造成的摩擦副有效摩擦因數(shù)下降，縮短汽車制動(dòng)距離，提高車輛安全性。
2) 高速緊急制動(dòng)狀態(tài)下，木陶瓷制動(dòng)襯片制動(dòng)過程中溫度最高可達(dá)281.41 ℃，遠(yuǎn)低于木陶瓷熱分解溫度，以木陶瓷制動(dòng)襯片制動(dòng)效能穩(wěn)定性更強(qiáng)。
3) 以木陶瓷作為制動(dòng)襯片摩擦材料，單次高速緊急制動(dòng)磨損深度最大不超過2.11 μm，具有良好的耐磨性。
4) 通過Matlab線性擬合方法，以制動(dòng)盤溫度峰值為目標(biāo)，進(jìn)行了木陶瓷制動(dòng)襯片結(jié)構(gòu)尺寸的優(yōu)化，優(yōu)化模型誤差率為0.44%，優(yōu)化后制動(dòng)盤溫度峰值降低1.79 ℃。
參考文獻(xiàn)：
[1] 韓碩.汽車摩擦材料的變遷和發(fā)展(下)[N].中國(guó)有色金屬報(bào),2016-09-03(007).
[2] 洪桂香.汽車傳動(dòng)和制動(dòng)系統(tǒng)的陶瓷摩擦材料探秘[J].現(xiàn)代技術(shù)陶瓷,2015,36(1):33-40.
[3] 徐子勤,楊智榮,馬亮.陶瓷基剎車片的研制及應(yīng)用[J].陶瓷,2020(4):52-55.
[4] VENKATESH A S,MURUGAPOOPATHIRAJA K.Scoping review of brake friction material for automotive[J].Materials Today:Proceedings,2019,16:927-933.
[5] KATERINAMALACHOVA A N,JANAKUKUTSCHOVA B N N,ZUZANARYBKOVA A,et al.Toxicity and mutagenicity of low-metallic automotive brake pad materials[J].Ecotoxicology and Environmental Safety,2016,131:37-44.
[6] MAKOTO Kano,MICHIHIKO Momota,TOSHIHIRO Okabe,et al.Specific heat capacity of new porous carbon materials:Woodceramics[J].Thermochimica Acta,1997,292:175-177.
[7] 何雨佳，龔中良.木陶瓷摩擦潤(rùn)滑性能研究進(jìn)展[J].材料導(dǎo)報(bào),2015,29(Sup2):368-371.
[8] RIKO O,YUKO N,PAN W P,et al.Thermoanalytical characterization of carbon/carbon hybrid material,Apple Woodceramics[J].ThermochimicaActa,2005,440(1):75-80.
[9] 李淑君，陶毓博，孟黎鵬，等.Fe、Zn粉末強(qiáng)化木陶瓷的制備[J].東北林業(yè)大學(xué)學(xué)報(bào),2009,37(2):35-37.
[10] 王向科，郭利丹，吳信，等.氧化鋁木陶瓷的制備與性能研究[J].中國(guó)陶瓷,2015,51(10):65-69.
[11] 孫德林，劉文金，余先純，等.楊木纖維/PF樹脂制取木陶瓷的研究[J].木材工業(yè),2008(5):1-4.
[12] 周蔚虹.納米Fe/木質(zhì)陶瓷功能復(fù)合材料的研究[D].長(zhǎng)沙:中南林業(yè)科技大學(xué),2016.
[13] 何雨佳.木陶瓷多孔隙結(jié)構(gòu)的流體動(dòng)壓潤(rùn)滑研究[D].長(zhǎng)沙:中南林業(yè)科技大學(xué),2016.
[14] 徐多，闕榮君，唐夢(mèng)雪，等.淀粉造孔劑對(duì)多孔碳化硅木陶瓷微觀結(jié)構(gòu)及性能影響[J].林業(yè)工程學(xué)報(bào),2019,4(5):107-114.
[15] 程曉農(nóng)，潘建梅，嚴(yán)學(xué)華，等.甘蔗渣基木陶瓷的結(jié)構(gòu)及性能試驗(yàn)[J].江蘇大學(xué)學(xué)報(bào)(自然科學(xué)版),2010,31(3):288-291.
[16] 龔中良，陳銘浩.冷杉木陶瓷表面孔隙尺寸分布及分形維數(shù)的表征研究[J].西部林業(yè)科學(xué),2014,43(2):13-18.
[17] 孫德林，計(jì)曉琴，王張恒，等.木陶瓷的研究進(jìn)展及發(fā)展趨勢(shì)[J].林業(yè)工程學(xué)報(bào),2020,5(1):1-10.
[18] 李亮，宋健，李永，等.制動(dòng)器熱分析的快速有限元仿真模型研究[J].系統(tǒng)仿真學(xué)報(bào)，2005，17(12):2869-2872,2877.
[19] 陳雪峰.有限元方法及其工程案例[M].北京：科學(xué)出版社,2014.
[20] ARCHARD J F.Contact and rubbing of flat surfaces[J].Journal of Applied Physics,1953,24(8):981-988.
[21] 朱戈，黃樹濤，許立福，等.SiCp/Al復(fù)合材料制動(dòng)盤的溫度場(chǎng)仿真分析[J].兵器材料科學(xué)與工程,2019,42(6):44-50.
[22] 謝賢清，張荻，范同祥,等.具有網(wǎng)絡(luò)互穿結(jié)構(gòu)的木質(zhì)陶瓷復(fù)合材料[J].材料研究學(xué)報(bào),2002(3):259-262.
[23] 潘建梅.木質(zhì)陶瓷及其金屬化的制備工藝和性能研究[D].鎮(zhèn)江：江蘇大學(xué),2010.
[24] 馮世波,羅艷蕾.基于ABAQUS的剎車盤熱應(yīng)力分析[J].現(xiàn)代機(jī)械,2013(5):28-30.
來源：《重慶理工大學(xué)學(xué)報(bào)(自然科學(xué))》
作者：杜丹豐1， 王麒麟1， 郭秀榮2（1東北林業(yè)大學(xué)交通學(xué)院；2東北林業(yè)大學(xué)機(jī)電工程學(xué)院）
京公網(wǎng)安備11010802046783號(hào)
