通過外部驅動源對動脈中的微或納米機器人進行靶向?qū)Ш降募夹g(shù)可用于診斷、靶向治療和干預，在提高藥物傳遞的選擇性方面提供巨大前景，特別是在腫瘤學中，但目前的磁場力很難在人體內有足夠的力量來維持以實現這種操作。因此，加拿大蒙特利爾大學Ning Li、Gilles Soulez和加拿大麥吉爾大學Sylvain Martel、上海大學張泉提出了一種算法來預測血管內微型機器人導航過程中患者的最佳重力位置。利用臨床磁共振成像（MRI）中的磁場梯度進行磁共振導航，并與該算法相結合，提高磁性微型機器人（MMRs）的靶向效率。使用專用的微粒注射器、高精度MRI兼容的球囊充氣系統和臨床MRI，MMRs成功地通過活豬的肝動脈進入目標肝葉。微型機器人在右肝葉的分布比例從47.7增加到86.4%，在左肝葉的分布比例從52.2增加到84.1%。在通過多個血管分叉后，導航組到達4個不同靶向肝葉的MMRs數量比對照組增加1.7-2.6倍。對19例肝細胞癌（HCC）患者進行模擬表明，所提出的技術可以滿足HCC患者肝栓塞的需要。本研究提出的技術為基于驅動器的微型機器人導航提供了可選擇的方向。
相關研究成果以“Human-scale navigation of magnetic microrobots in hepatic arteries”為題于近日發表在《Science Robotics》上。
圖1 微型機器人在體內的導航示意圖

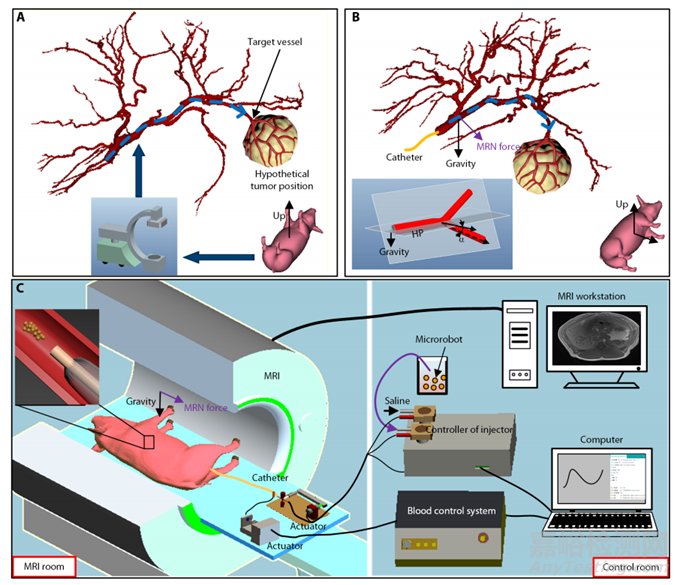

利用錐形光束計算機斷層掃描（CBCT）和三維（3D）數字減影血管造影術（DSA）分割對比度圖像，可以得到肝血管樹的遠端分支。在仰臥位（0°）、右側外側（90°）、俯臥位（180°）和左側外側位（270°）（圖1a，仰臥位）獲取容積圖像。然后檢查身體旋轉角度的范圍，特別是通路有利于重力向目標肝葉（右外側+尾狀葉（RLL + CL），右內側葉（RML），左內側葉（LML），或左外側葉（LLL）），同時確保α保持小于0（圖1B）。球囊腔連接到高精度MR兼容膨脹裝置，將磁共振導航（MRN）的流速從40降低到8 cm/s（圖1C）。
圖2 實驗中使用的磁性微型機器人

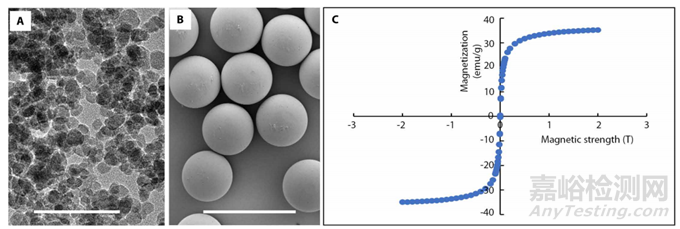

MMRs的制備主要有兩個步驟：制備超順磁性納米顆粒（圖2A），并將其封裝到PLGA材料中（圖2B）。MMRs在0T時沒有遲滯，說明是真正的超順磁性，在2T時磁化飽和值為36 emu/g（EV9，微感）（圖2C）。
圖3 無磁場血管造影室注射后MMR的肝臟分布

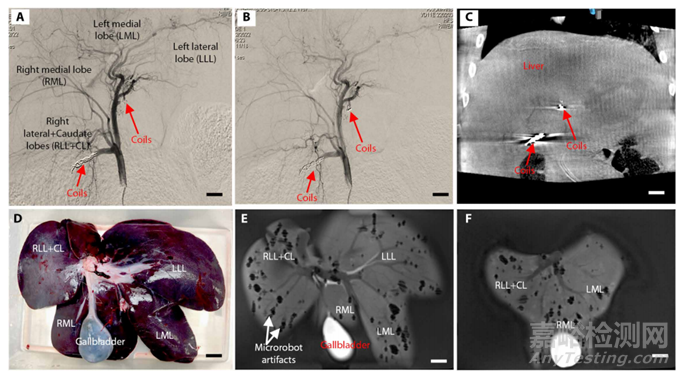

將2000根MMRs通過4-French導管直接釋放到豬的固有肝動脈中，然后采集肝臟，用T1-VIBE圖像進行成像。如圖3所示，這些顆粒大部分均勻分布在四個肝葉中（RLL + CL、RML、LML和LLL）。這些顆粒主要集中在肝臟的外周區域，提示它們栓塞了小動脈。
圖4 針對不同肝葉獲得最佳旋轉角度的工作流程

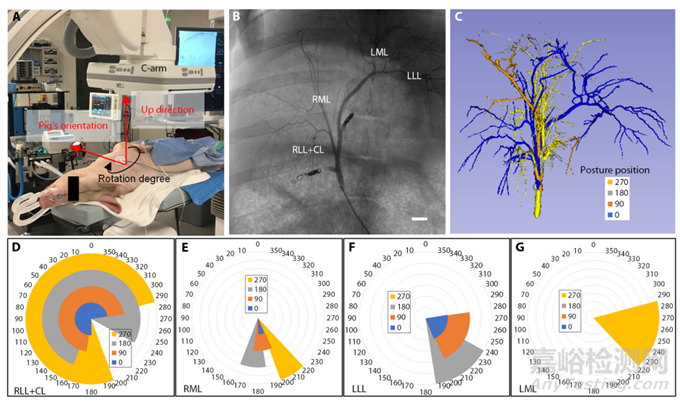

本研究開發了一個算法和一個流程圖來確定患者的最佳位置。圖4給出了計算結果，顯示基于不同血管樹（圖4A、C）針對8號豬的不同肝葉獲得的最佳身體旋轉角度的范圍（圖4D-G）。對于導航組中的其他7頭豬，血管分割和最佳旋轉角度與圖4B、D-G的結果相似。
圖5 控制和測量血流的程序

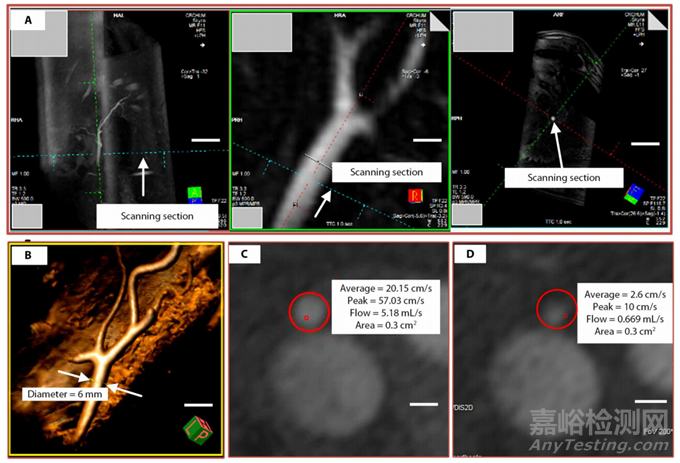

高流速會降低MRN的效率，因為在較短時間內，微弱的磁轉向力沒有足夠的時間向目標葉瓣偏轉。另一方面，低流量會導致微型機器人由于重力和摩擦而粘附在血管底部。肝主動脈的血流速率應在0.5~1.0 ml/s之間，以優化MRN。圖5說明了測量血流速率的程序。從肝固有動脈橫切面的影像相位對比圖像中測量血流率，氣球充氣后控制流量為0.7 ± 0.3 ml/s。
圖6 豬體內微型機器人誘導的偽影定量和3D定位

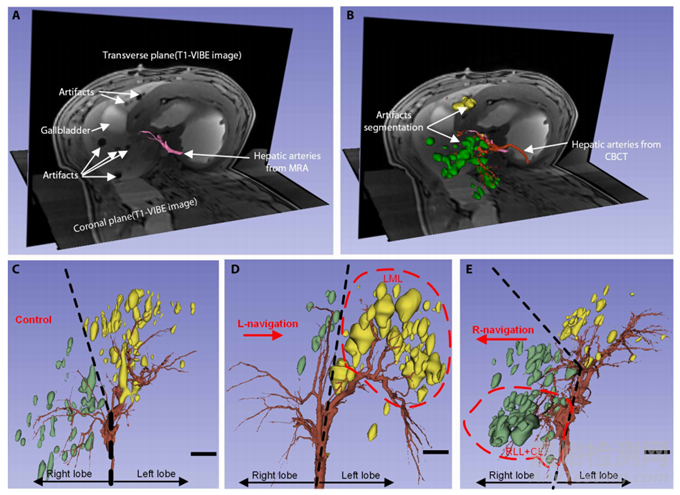

MMR注射完成后，將豬從MRI視野中移出30秒，然后移回。在T1-VIBE圖像上驗證了偽影的位置（圖6A）。為了更好地識別這些偽影分布，使用3D-Slicer對用CBCT圖像分割出3D肝血管樹在分割后的MRA圖像上進行嚴格的影像融合（圖6B）。這樣就可以根據偽影的體積及其與肝動脈和四個肝葉的相對空間關系分析顆粒的分布（圖6C-E）。
圖7 利用該算法模擬人體肝臟解剖圖譜中的MRN

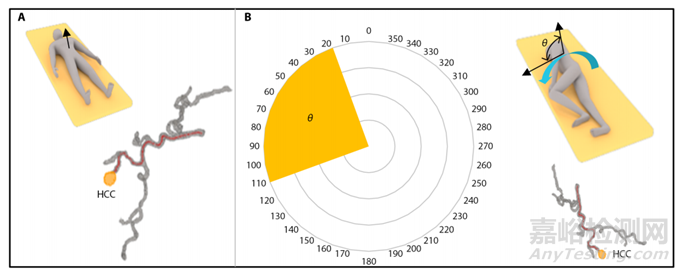

無論肝臟分型如何，HCC結節的位置都主要發生在內側葉。從這個圖譜中，根據本研究提出的算法，確定了可以跨越到達腫瘤的分叉總數的數量。圖7顯示圖譜中的HCC患者示例。如果患者右側（光學患者體位在22°-110°之間），可以跨越朝向目標分支的前三個分支。無論患者的位置如何，都不能到達最后一個分叉（第四個）。
綜上，本文提出了一種算法來確定患者的最佳位置，將有利于重力朝向目標血管分支；也就是說重力不會對導航產生負面影響，而是作為一種額外的導航力，使導航更容易。在12頭豬身上進行一項可行性研究，表明當與重力結合時，MMRs的MRN是可能的，證明了在臨床MRI中導航MMR靶向特定肝葉的可行性。因此，該技術可以提高基于外部驅動器的各種目標導航技術的效率，包括但不限于磁性導航。
