IPC-9701A表面貼裝錫焊件性能測試方法與鑒定要求
1．范圍
此規范建立了專用的測試方法，用于評估電子組裝件表面貼裝焊接件的性能及可靠性。對應于剛性電路結構、撓性電路結構和半剛性電路結構，表面貼裝焊接件的性能和可靠性被進一步劃分為不同等級。此外，還提供了一種相似方法，可以在電子組裝件的使用環境與條件下將這些性能測試結果與焊接件可靠性關聯起來。
1.1 目的
本規范的目的：
•確保設計、制造和組裝的產品滿足預定的要求。
•允許以通用數據庫和技術理論為基礎進行可靠性的分析預測。
•提供標準化的測試方法和報告程序。
1.2 性能分類
本規范指出表面貼裝組裝件（SMAs）的性能是隨最終使用的性能要求而變化的。IPC-6011：印制板通用性能規范中對性能等級進行了說明，這些性能分類并不是按照要求的可靠性而特定的。在目前的情況下，可靠性要求需要通過用戶與供應商協商制定。
1.3 術語解釋
這里使用的所有術語的解釋必須按照IPC-T-50中規定的，否則要在第3部分中進行說明。
1.4 說明
在本規范中，使用“必須”這種動詞強調形式來說明此要求為強制性規定的。偏離“必須”要求的，如果可以提供足夠的數據來驗證的話，可以考慮使用。
說明非強制性要求時使用“應該”和“會”。“將”則說明用途作用。
為了提醒讀者，“必須”用黑體字表示。
1.5 版本修訂
對IPC-9701做了些改變，包括附錄B——建立了無鉛焊點的熱循環要求準則。附錄B還為目前的IPC-9701提供了有關使用無鉛錫焊工藝時的補充要求。
2．適用的文件資料
下面是適用的文獻標準以及這些文件的后續版本和修訂部分，都屬于本規范的內容。下列文件標準分為IPC、聯合工業標準、ITRI、EIA和其他。
2.1 IPC
IPC-T-50 電子電路互連及封裝的名詞術語與定義
IPC-D-279 可靠的表面貼裝技術印制板組裝件的設計指南
IPC-TM-650 試驗方法手冊
2.1.1 手動微切片法
2.4.1 鍍層附著力
2.4.8 覆金屬箔板的剝離強度
2.4.21.1 表面貼裝焊接區的粘結強度（垂直拉伸方法）
2.4.22 彎曲與扭轉
2.4.36 金屬化孔的模擬返工
2.4.41.2 熱膨脹系數，應變計法
2.5.7 印制線路材料的介質耐電壓，
2.6.5 多層印制線路板的物理（機械）震動試驗
2.6.7.2 熱沖擊－剛性印制板
2.6.8 鍍通孔的熱應力沖擊
2.6.9 剛性印制電路板振動試驗
IPC-SM-785 表面貼裝錫焊件加速可靠性試驗指南
IPC-S-816 SMT工藝指南與檢驗單
IPC-7711/21 維修與返工指南
IPC-9252 無載印制板電氣檢測指南與要求
IPC-9501 電子元器件的PWB組裝工藝模擬評估
IPC-9502 電子元器件的PWB組裝錫焊工藝指南
IPC-9504 非集成電路元器件組裝工藝模擬評估（預處理非集成電路元器件）
2.2 聯合工業標準
J-STD-001 電氣和電子組裝件的焊接技術要求
J-STD-002 元器件引腳、端子、焊片、接線柱及導線可焊性試驗
J-STD-003 印制板可焊性試驗
J-STD-020 塑料集成電路表面貼裝器件濕度/回流靈敏度分類
2.3 國際錫研究機構
ITRI Pub#580 錫與錫合金的金相學
ITRI Pub #708 電子元器件焊點冶金學
2.4 其它出版物
2.4.1 電子工業機構
JESD22-A104-B “溫度循環”（2000年7月）
JESD22-B117 “BGA焊球剪切”（2000年7月）
2.4.2 OEM工作組
SJR-01第2版 “焊點可靠性測試標準”（2001年2月）
3．術語、定義及概念
3.1 概述
為確保組裝到電路板上的表面貼裝電子元件焊點的可靠性，要求采用可靠性（DfR）設計步驟（見IP-D-279）,在某些情況下通過試驗驗證使產品適用于特定產品類型和環境。元器件或組裝越復雜，越需要更多的試驗來驗證可靠性。
在使用過程中，表面貼裝焊接件可能會受各種加載條件影響，可能會導致過早失效?；镜脑O(shè)想就是將焊點適當?shù)貪?rùn)濕，在焊料、元器件底層金屬與印制線路（電路）板（PWB/PCB）之間形成良好的金屬粘合。這樣就確保不會由于焊點缺陷而造成早期失效。
下列加載情況可能是單獨、連續或同時存在，加起來足以引起SMT焊點失效：
a）熱膨脹差
b）振動（運輸中）
c）在從焊接操作或從惡劣的使用環境中冷卻過程中的熱沖擊（快速的溫度變化引起瞬時翹曲差）。
d）惡劣使用條件或意外誤操作造成的機械震動（大加速度）。
安裝在電路板上的表面貼裝器件的可靠性是焊點完整性與器件/印制板互連的函數。通過焊接互連由PWB施加給封裝的熱機械加載可能會導致封裝其它部位失效。在插座上進行的元件級測試不能代表（表明）板上零件加載情況。對于大批CSP結構和高引腳點BGA封裝，大量使用非絲焊芯片?；ミB會增加在板級測試中“未預料的”內部元器件失效的可能性。
為了確保表面貼裝電路組裝件的焊點在指定使用環境下滿足可靠性預期值，通常需要確定某些特定應用的可靠性，即使已經采取了適當?shù)目煽啃栽O(shè)計（DfR）方法。因?yàn)楹更c(diǎn)的蠕變和應力松弛特性是隨時間而變化的，加速試驗中的疲勞損傷和疲勞壽命通常與操作使用中的不同，但利用加速試驗結果，通過使用正確的加速因子可以得到產品可靠性估算值。
3.2 可靠性概念
通過本規范，要掌握可靠性定義、失效機理以及統計的失效分布。
3.2.1 可靠性定義
一個產品（表面貼裝焊接件）在給定條件下并在規定的時間內完成規定功能而不超出容許失效等級的能力。
3.3 失效機理
3.3.1 蠕變
根據時間變化的粘塑性變形是施加的應力與溫度的函數。
3.3.2 應力松弛
根據時間變化的粘塑性變形通過將彈性應變轉換成塑性應變來減小應力。
3.3.3 焊點的蠕變－疲勞模型
通過基于實驗數據的分析模型估算出受周期性蠕變－疲勞影響的焊點的使用壽命。可以通過Engelmaier-Wild模型（見IPC-D-279附錄A-3.1）或其它適合的被驗證過的模型來確定可靠性試驗結果估算值、產品可靠性和加速因子。
在Engelmaier-Wild焊點疲勞模型中，變量疲勞延性指數用于說明疲勞壽命與周期粘塑性應變能關聯曲線的特征斜率。該指數通過實驗得到，是時間和溫度的函數，不同于用于Coffin-Manson等式（適用于非蠕變金屬）中的常量指數。
3.3.4 熱膨脹差
在操作使用或可靠性試驗中的溫度變化會導致材料間的熱膨脹和收縮差。熱膨脹或收縮是通過材料的熱膨脹系數（CTE）確定的。熱膨脹差分為下列兩種：
1）“整體的”熱膨脹不匹配：元器件與基板之間的熱膨脹不匹配。
2）“局部的”熱膨脹不匹配：焊料本身以及與它連接的材料之間的熱膨脹不匹配。
3.4 試驗參數
注：所有標有*的定義說明都是摘自JESD22-A104-B。
3.4.1 *工作區
在恒溫箱內，在規定條件下進行加載溫度控制的區域。
3.4.2 溫度循環范圍/振幅
在操作使用或溫度循環試驗期間的最高溫度與最低溫度差。見圖3－1、表3－1和表4－1。

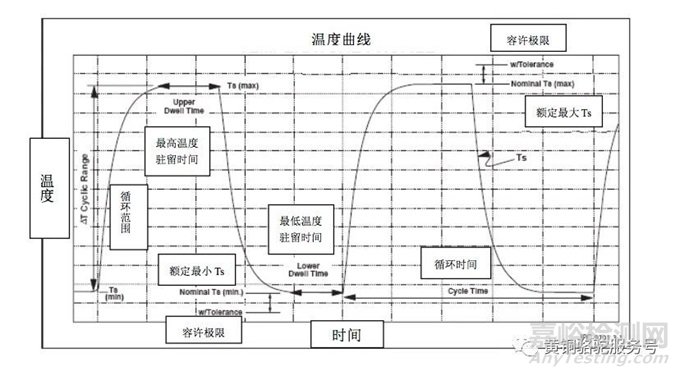

圖3-1 熱循環試驗條件的溫度曲線
（圖3－1基于JESD22-A104-B附錄A中的圖1）

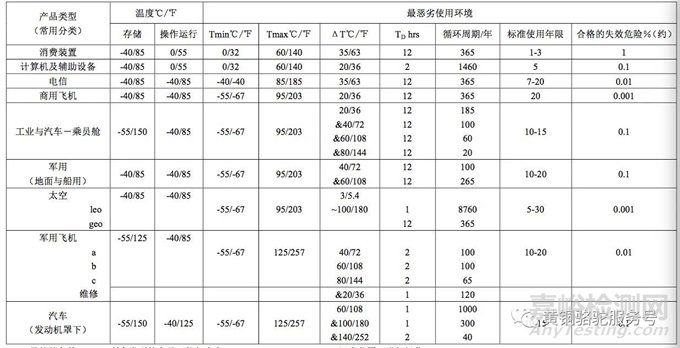

表3－1 表面貼裝電子元器件的產品分類以及最惡劣使用環境（僅供參考）
&=另外的條件
1．所有類型的產品可能都會在18℃～260℃[64.4℉~500℉]溫度范圍下進行操作。
2．Tmin和Tmax分別為操作運行（試驗）最低和最高溫度，不限定ΔT的最大值。
3．ΔT表示最大溫度范圍，但不包括功率損耗的影響；功率損耗要計算ΔT；功率損耗可能會使溫度循環加速試驗相當不準確。必須注意溫度范圍ΔT不是Tmin和Tmax之差；ΔT非常小。
4．駐留時間TD為每半個溫度循環周期內焊點蠕變時間。
3.4.3 *樣品溫度：Ts
在溫度循環期間，通過附著在或嵌入在樣品上的熱電偶或其它溫度測量?jī)x器測量的樣品溫度。這種固定熱電偶或其它溫度測量?jī)x器的方法確保樣品總質量達到溫度極限和駐留/保溫時間的要求。
3.4.4 *最高樣品溫度：Ts(max)
樣品的最高測量溫度。
3.4.5 最高額定溫度：T(max)
特定試驗條件下的最高額定溫度就是允許的樣品最高溫度Ts(max)，見表4－1。
3.4.6 *最低樣品溫度：Ts(min)
樣品的最低測量溫度。
3.4.7 最低額定溫度：T(min)
特定試驗條件下的最低額定溫度就是允許的樣品最低溫度Ts(min)，見表4－1。
3.4.8 平均循環溫度Tsj
最高額定溫度與最低額定溫度的平均值，見附錄A的公式4。
3.4.9 額定ΔT
給定試驗條件下的最高額定溫度T(max)與最低額定溫度T(min)之差，見表3－1。
3.4.10 駐留/保溫時間TD
樣品溫度總時間在每個額定最高溫度T(max)和最低溫度T(min)規定范圍內（見表4－1）。駐留時間對于加速試驗來說特別重要，因?yàn)樵诩铀僭囼?yàn)過程中蠕變過程實際上不完整。駐留便于將不完整的蠕變過程對產品使用溫度循環產生的影響進行校正，產品使用溫度循環時間足夠長，可以使蠕變過程在每個循環駐留時間內趨于完整。
3.4.11 駐留/保溫溫度
高于T(max)（循環上限），低于T(min)（循環下限）的溫度，見表4-1。
3.4.12 循環時間
完成一個完整的溫度循環周期所用的時間，見圖3－1。
3.4.13 *溫度緩變率
樣品在每個時間單位內溫度增加或降低的速率。溫度緩變率應該在溫度曲線的直線部分測量，通常是在給定試驗條件溫度的10％～90％的范圍內。注：緩變率可能會受載荷的影響，應該通過驗證。
3.4.14 最大循環應變（變形）范圍
在周期性熱或機械損傷過程中形成的總應變（變形）范圍。
3.4.15 最大循環應力范圍
在周期性熱或機械變形過程中產生的總應力范圍。焊點在發生蠕變的溫度范圍內，應力和應變范圍是彼此獨立的（與非蠕變型金屬相反，它的應力－應變曲線說明了應力與應變的唯一對應關系），因?yàn)槊恳粋€(gè)溫度和應變率都有不同的應力－應變曲線。模量和產出量是受溫度和應變率影響的，連接件結構的復雜性（例如易彎曲的引腳）對焊點的最大應力產生的影響很大。
3.4.16 滯后回線
滯后回線可以用圖表示出載荷循環過程中焊接件的應力－應變特性。滯后回線區域說明了每個循環周期的粘塑性應變能，也是衡量每個循環周期疲勞損傷的一個計量單位。滯后回線大小要根據應變范圍、應力范圍、循環駐留時間而定，平均循環溫度對其影響很小。
3.4.17 設計使用壽命
一臺設備在規定環境下，完好地完成所有功能所需的操作使用壽命。
3.4.18 預計的使用壽命
通過加速試驗結果產生的模型（將疲勞循環數與給定容許的累計失效概率建立關聯）預測出的使用壽命。
3.4.19 早期失效
在環境應力篩選（ESS）試驗、老化試驗、初始功能試驗或在初期使用過程中，主要由于不充分的性能或生產工藝而導致的失效。
3.4.20 隨機穩定狀態失效
是一段有效的操作使用壽命周期——表面上失效隨機發生或以低速率發生，與產品復雜性無太大關系。對于焊接件來說，此過程不可測量，因?yàn)榭赡懿淮嬖诨蚴屎艿汀?/span>
3.4.21 損耗失效
損耗就是損傷累積超時過程，在此過程中，由于疲勞或其它損耗機理導致產品消耗惡化而引起失效發生穩定上升。這是由于焊接件的蠕變疲勞引起的損耗失效，為本規范的論述主題。
3.5 統計失效分布的概念
3.5.1 統計失效分布
失效，特別是由于損耗引起的失效，不是突然同時發生，但是超時分布。威伯爾統計分布是最適合用于損耗失效的分布；但有時還可以使用Log-Normal分布。對于威伯爾分布，需要2個定義參數：（1）威伯爾斜率（分布范圍的一個計量單位）；（2）某些截止值（通常N（63.2％）——威伯爾分布的特征壽命，但有時為N（50％）——平均失效壽命。在威伯爾分布坐標圖上，利用這兩個定義參數將測量數據繪制成直線，可以簡化數據分析。
3.5.2 平均失效壽命N（50％）
一半的樣品失效所用的時間。
3.5.3 無失效壽命N0
首次失效發生前的時間（或循環數）（此參數用在3參數（3-P）威伯爾統計分布中）。
3.5.4 累積失效百分比
在試驗過程中，樣品i的累積失效百分比通過等式F(i)=i/(n+1)計算，其中i為樣品序號。
3.5.5 累積失效概率
為了設計需要，規定的可靠性通常是指不超出規定設計壽命的“累積失效概率”。
3.5.6 容許的累積失效概率
在使用壽命結束時，允許的最大缺陷/失效百分比。
3.6 可靠性試驗
3.6.1 加速可靠性試驗
在比使用壽命短的時間內，加速影響操作使用的損傷機理，從而引起失效的一種試驗。雖然加速試驗結果來自較短的循環周期或更惡劣的加載條件，但必須避免使用外來的損傷機理?？梢酝ㄟ^(guò)適當?shù)募铀僖蜃觼?lái)估算使用壽命。
3.6.2 熱循環
要將組裝件進行周期性的溫度變化試驗，溫度變化率要足夠慢以避免熱沖擊（通常小于或等于20℃[36℉]/分鐘）。
熱循環的最高溫度應該為低于印制電路板材料的玻璃軟化溫度Tg 溫度的25℃[45℉]。
必須注意如果循環溫度低于-20℃[-4℉]或高于110℃[230℉]或兩種情況都存在（接近共晶（易熔的）錫鉛焊料）可能會使焊接件遭受不只一種的損傷機理，這些機理彼此互相加速促進，從而導致早期失效；此外，由于多種損傷機理的混雜，所以在此環境下推斷試驗結果前必須對各種損傷機理有所了解。
3.6.3 熱沖擊
當組裝件遭受溫度快速變化（在零件/組裝件內引起瞬時溫度梯度、翹曲以及應力）時會發生熱沖擊。熱沖擊的溫度變化率通常大于20℃[36℉]/分鐘。
3.6.4 電源循環
對于經常被接通/斷開電源的電子器件來說，電源循環試驗可能比溫度循環試驗更能準確地模擬現場使用條件。
3.7 其它試驗
3.7.1 老化試驗
對成品進行老化試驗，定期的在正常的，有可能是惡劣的但還是仿真的操作環境下進行，不屬于加速可靠性試驗。
3.7.2 環境應力篩選（ESS）
篩選過程利用由環境產生的應力，使組裝件中“薄弱的”元器件的應力超限達到失效點，防止這些潛在缺陷在現場使用中出現，引起現場失效。產生這些應力的環境可能或不可能與產品使用環境條件有關。一旦出現失效，元器件就會被檢測出來并被維修、替換、報廢，或?yàn)槲磥?lái)產品重新設計。ESS必須在不損壞“正常的”元器件的情況下進行。ESS不是加速可靠性試驗。
3.7.3 高速應力試驗（HAST）
這種試驗是在溫度與濕度結合的加速應力中電偏壓情況下模擬與失效機理有關的侵蝕。HASL可以用于元器件和組裝件，但對于焊接件來說不屬于加速可靠性試驗。
3.7.4 機械震動
機械震動就是對系統產生快速的機械能量轉換，在系統內部使應力、速度、加速度或位移發生顯著變化。
3.7.5 振動
交替地與平衡位置相反的方向周期性或隨機地運動。應用載荷通常低于材料的屈服點（彈性）。
3.7.6 工藝鑒定
用來驗證制造產品的工藝是否滿足性能規范的一種特殊試驗或一組試驗。
3.7.7 工藝檢驗
對工藝進行定期的評估，確保工藝優化或消除工藝偏離。
3.8 評估與應用事項
表3－1列出了9種最常見的產品類型的常用存儲和操作環境以及最惡劣的使用環境條件。此表格僅供參考。
3.9 焊接件工藝說明
焊料根據特定的使用條件隨溫度、時間和應力而變化的特性使其在工藝金屬中具有獨特性。例如，共晶（易熔的）鉛錫焊料在高于20℃[68℉]溫度時具有穩定的蠕變和應力松弛，而在低于-20℃[-4℉]溫度時具有與其它金屬相似的長時間承載能力。高于20℃[68℉]時，溫度越高并/或壓力等級越高，焊料的蠕變和壓力松弛越快。
設計并確保產品可靠性的第一步就是要對給定的表面貼裝焊接技術的可靠性和失效機理有所了解。為此，需要有通用數據庫。雖然可能會發生基于單超限應力的失效機理，但最常見的可靠性威脅是來自于由疲勞損傷引起的應力松弛。理想的疲勞失效數據庫是根據低加速和高加速的結合試驗得到的。對于接近共晶（易熔的）鉛錫焊料來說存在這樣的數據庫，但對于其它合金，目前不存在這種數據庫，特別是對于無鉛焊料。
由于這個原因，試驗器件在低加速試驗中產生的平均失效次數大約比現場使用的實際壽命短10～20次。高加速試驗大約短100～500次。試驗加速度越大，試驗結果反映出的現場條件性能越少。
因此，低加速試驗應該更能最大程度地模擬預期的現場條件，但通常由于低加速試驗所要求的時間和資源問題，使高加速試驗成為必要試驗。
4．性能測試方法
規范化的加速可靠性測試方法為首選方法，因?yàn)槠湓囼?yàn)數據可以用于形成可靠性基礎標準。IPC-SM-785為加速可靠性測試方法的設計與實行提供技術基礎。特別推薦將本標準與IPC-SM-785一起使用，因?yàn)楸緲?biāo)準介紹了SMT焊點失效物理機制，也就是導致焊點疲勞的各種機理。除了用公式說明失效的機理外，本標準還提供了基于實證研究的技術資料，從中可以獲得加速測試程序。IPC-SM-785給出了適當?shù)木媾c免責條款。
由于SMT焊點的疲勞壽命遠遠超出了電子組件設計與研制通常所需的時間，因此加速試驗就成為鑒定產品使用壽命的一個必要條件。IPC-9701為加速壽命試驗的設計提供指導方法。雖然加速壽命試驗通常要在用戶與供應商之間達成一致，但本標準的使用(按照需要稍作改動)將會使壽命試驗規范化。本標準中的測試方法和要求可能在技術上沒做嚴格要求，但繼續使用與數據積累將會形成可靠的數據基礎。
4.1 總要求
表4－1列出了規定的和推薦參考的試驗參數。規定的參數應該嚴格遵守，不能有任何偏差。遵照所有規定的條件可以確保試驗和結果通過工業驗收；偏離某一特定的規定參數可能會被個別用戶接受但最終影響供應商的試驗結果通過工業驗收。對于多種參數，建議使用推薦參考的以適應更廣泛的工業兼容性和驗收。應該遵守推薦參考的參數，除非供應商可以驗證他們建議的偏差可以提高特定封裝的板級可靠性。
4.2 試驗器件
試驗器件的正確設計與組裝是確保獲得正確有效數據的關鍵。
4.2.1 元器件說明
表面貼裝元器件就是使用傳統的回流技術用焊料合金將元器件焊接到一塊電路板上。球柵陣列（BGA），小尺寸封裝（SOP）和芯片級封裝（CSP）都是一些典型的元器件類型。
表4-1 溫度循環要求，規定條件下的規定的與推薦參考的試驗參數
|
試驗條件
|
規定條件
|
|
溫度循環（TC）條件：
TC1
TC2
TC3
TC4
TC5
|
0℃~+100℃（推薦參考）
-25℃~+100℃
-40℃~+125℃
-55℃~+125℃
-55℃~+100℃
|
|
測試時間
熱循環次數（NTC）要求：
NTC-A
NTC-B
NTC-C
NTC-D
NTC-E
|
無論哪種條件，首先：
50％（最好為63.2％）累積失效
（推薦參考測試時間）
或
200次循環
500次循環
1000次循環（推薦TC2,TC3和TC4）
3000次循環
6000次循環（推薦TC1）
|
|
低溫駐留時間
溫度極限（推薦）
|
10分鐘
+0/-10°C (+0/-5°C) [+0/-18°F (+0/-9°F)]
|
|
高溫駐留時間
溫度極限（推薦）
|
10分鐘
+10/-0°C (+5/-0°C) [+18/-0°F(+9/-0°F)]
|
|
溫度緩變率
|
小于等于20°C [36°F]/分鐘
|
|
所有產品樣品的尺寸
|
33個元器件樣品
（32個試驗樣品，1個樣品做橫切測量，另外10個樣品進行再加工）
|
|
印制線路（電路）板（PWB/PCB）厚度
|
2.35 mm [0.093 in]
|
|
封裝/芯片模條件
|
菊花鏈結構的芯片模/封裝（見表4－2）
|
|
試驗檢測
|
連續檢測（見表4－4，推薦使用事件檢測器）
|
本鑒定要求標準將論述焊點的可靠性以及在其他板級熱循環干擾下元器件/印制板之間相互的熱機械影響，例如分層、過孔斷裂、電介質斷裂等等。
本標準規定的默認條件是使用菊花鏈結構的芯片模以確保在板級溫度循環期間焊球可靠性、封裝材料以及芯片模級間的互連全部特性化。表4－2列出了免除菊花鏈結構芯片模要求的類型。表4－3列出了免除類的特定參數要求。機械芯片模（如果允許）應該按照尺寸和芯片模間的互連制造一個實際芯片模但要求包括菊花鏈線對或活性硅電路。
表4－2 菊花鏈要求
|
免除類型
|
規定條件
|
|
全部產品特性化（默認）
|
菊花鏈結構的芯片模
|
|
免除類型A
（見表4－3）
|
菊花鏈結構的封裝基片與機械芯片模（推薦菊花鏈結構的芯片模）
|
|
陶瓷封裝（基板厚>1 mm [0.040 in]，平均模數240-270 Gpa）
|
菊花鏈結構的封裝基片（推薦菊花鏈結構）
|
4.2.1.1 菊花鏈結構芯片模/封裝
試驗器件的元器件封裝與芯片模應該能代表產品元器件的特性：
1．規定試驗器件的元器件布局、結構和材料必須能代表典型的產品元器件，包括芯片模連接粘合與工藝、填充與工藝、絲焊/倒裝芯片等等。
2．試驗器件的元器件的芯片模是菊花鏈結構（如果適合條件）（見表4－2）。試驗器件必須使用能代表產品元器件特性的封裝材料和尺寸，并且使用與產品元器件相同的芯片?；ミB、印制線結構、過孔結構以及層數等與外部引腳/焊球/焊盤連接。為了減少試驗費用，菊花鏈結構的芯片模應該與產品元器件的最大尺寸芯片模相符。
對于塑料BGA/CSP的元器件，在板級溫度循環時，芯片模下方的焊球經常最先失效；因此，菊花鏈必須覆蓋此區域，即使這些焊球只在接地/電源位置。對于陶瓷材料的元器件，角球最早失效，應該為關鍵區域。分布在BGA/CSP焊球矩陣四周的電源/接地焊球不要求菊花鏈覆蓋；但菊花鏈點式結構必須為所有器件排列/重要區域提供覆蓋等級。
這種被單點連續檢測的菊花鏈結構設計是可以的，但最好的是在每個器件上可以通過多網絡進行獨立檢測，這些網絡可以提供最先失效區域的其它信息。
例如一個BGA/CSP（每個封裝有4－5個網絡），可以包含失效隔離，如下：
（a）封裝角上的焊接件
（b）外邊上的焊接件
（c）芯片模邊緣底部或接近底部的焊接件
（d）封裝中央的焊接件（如果有）
對于菊花鏈網絡結構，高失效危險區域應該有獨立的菊花鏈網絡。

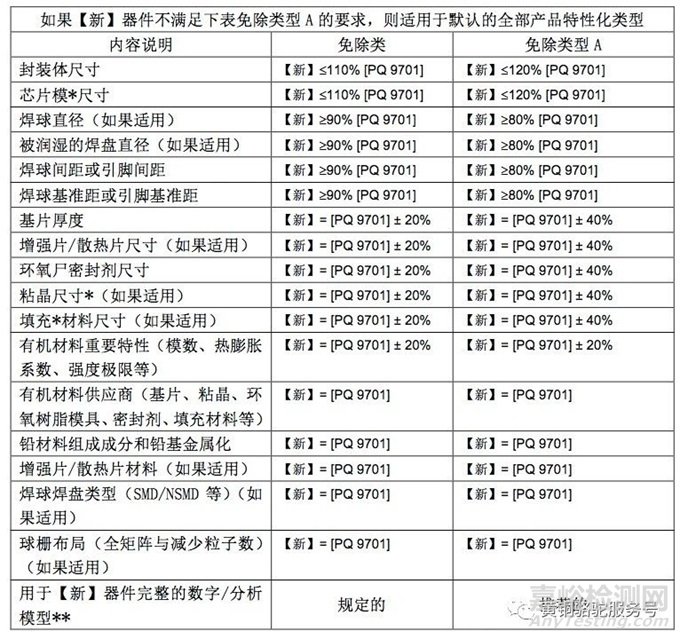

表4－3 免除試驗的要求
A：使用機械芯片模而不是PQ9701菊花鏈結構,先前通過IP9701驗證。
*不適用于陶瓷基片（厚度大于等于1mm，平均模數為240～270GPa，無凸緣）。
**分析方法必須通過驗證—將預測值與【PQ9701】器件經試驗得到的焊點可靠性數據相比較。有機材料的重要特性數據（模數、熱膨脹系數、強度極限等）必須通過試驗獲得。
【New】＝新器件
【PQ9701】＝試驗數據符合IPC-9701全部產品特性化要求的器件。
4.2.1.2 焊球剪切試驗
如果符合條件，進行焊球剪切試驗。最小的剪切力平均為－3Σ，最少3個封裝，每個封裝10個焊球。沿著B(niǎo)GA/CSP邊緣平行于基片平面進行剪切。剪切工具的高度應該距芯片表面最小50µm[0.002 in]。剪切試驗的額定速度最好為500µm/秒【0.020in/秒】。剪切后的焊球失效模式應該是大量焊料失效或銅箔園配剝離，金屬間失效為不合格。推薦以更高的速度進行剪切試驗，以便確定剪切速度對剪切強度與失效機理產生的影響。參見JESD22-B117 BGA焊球剪切試驗。
4.2.1.3 元器件的文件編制要求
元器件文件編制的所有要求：
1.封裝外形圖或參考JEDEC外形圖。
2.芯片模內部尺寸（長X寬X高）與方位（如果芯片模不是方形的）。
3.菊花鏈連接圖/連線網表（最好為電子文檔） 。
4.測量的焊球/引腳共面性（底座面方法或最佳安裝位置）。
5.與被測器件同批產的零部件的焊球剪切或引腳拉伸測試值（如果適用）以及失效模式，拉伸試驗為可選試驗。
6.通過微云紋干涉測量法數據測量與被測器件同批產的零件的X、Y的熱膨脹系數（推薦面陣列封裝）。其它技術例如TMA也可適用，用于確定有效的熱膨脹系數。
7.焊料潤濕焊盤尺寸（如果適用）。
8.焊球焊盤類型（如果適用）（阻焊層限定（SMD）：阻焊層在焊盤上的覆蓋率；非阻焊層限定（NSMD）：阻焊層與焊盤間的開孔或在焊盤上的過孔）。
9.鉛精加工/焊盤金屬化合物結構，所有層面的厚度和焊料組成成分（如果適用）。
10.菊花鏈互聯線路圖（從芯片模到引腳）（如果適用）。
11.芯片模－引腳連線表（最好是電子文檔）。
4.2.2 印制線路（電路）板
PWB/PCB布線、厚度和焊盤設計影響焊接件的完整性。規定的PWB厚度的標準參考值應該是2.35mm[0.093 in]（見表4－1）。推薦使用2個PWB厚度用于封裝系列的首次鑒定，有助于推斷實驗結果的解析外推法的應用。其它PWB的厚度可以根據用戶的使用要求而改變，可厚可薄。
除了下面推薦的PWB試驗板層結構外，將PWB的層數設計成偶數也很重要，這樣可以形成對稱的橫截面和對稱的信號層。因?yàn)殂~和環氧玻璃的熱膨脹系數不同，如果不對稱的話，在工藝加工時PWB會翹曲。
建議使用標準的PWB設計方法設計菊花鏈結構的試驗板。在元器件庫中確定封裝以及連接端子（如果使用），將所有封裝使用菊花鏈連接起來并為試驗板設計實際的原理圖。這樣，使用生產PWB的標準設計流程就可以設計出試驗板。
這種設計流程通常包括交互工具和設計檢驗，確保所有網絡連通。按照上述流程操作大大增加了PWB試驗板初次完美設計的幾率。相反，假設有一個在CAD系統上設計的“簡單的”試驗板，如果對所有零部件的電氣連接不進行檢測，那么失效幾率將大大增加。
4.2.2.1 試驗板的設計要求
下面是試驗板的設計要求：
1．PWB最好為2.35mm[0.093 in]厚，最少六層銅板；PWB增厚或變薄，則層數相應成比例地增加或減少。
2．如果封裝體尺寸大于40mm[1.57 in]，PWB最好3.15mm[0.125 in]厚，八層銅板。
3．PWB的試驗板最好與PWB產品用相同的材料和布線；但在所有情況下，規定必須測量玻璃軟化溫度Tg和x、y上的CTE。
4．在內層中偶數層上的電源層/接地層（PWB總層數為偶數）必須有70%的銅覆蓋率。
5．在內層中奇數層上的信號（PWB總層數為偶數）層必須有40%的銅覆蓋率。
6．最好只在外層使用菊花鏈網。
7．印制線最好被隔離以便可以在不損壞板上其它部件的情況下拆除任一部件。其它的參考跡線（只在通過自動目視系統（例如3D激光）測量焊膏高度時使用）應該設計在靠近焊盤的位置。這些跡線是必需的，因?yàn)槟恳曄到y(tǒng)需要在被焊膏覆蓋的焊盤表面有一個參考。
8．雖然菊花鏈網絡通常不要求PWB試驗板有過孔，但規定PWB試驗板在焊盤最少50%的位置上包含有過孔，產生與PWB產品過孔相似的機械效能。
9．建議進行OSP（有機焊膜）表面涂層?？蛇x用HASL（熱風焊料平整）工藝。
10．如果適用，規定使用NSMD（非阻焊層限定）。
11．與焊球焊接的PWB的焊盤直徑最好是元器件被焊料潤濕的焊盤直徑的80%~100%。
12．每個菊花鏈網絡需要多探針式焊盤便于進行失效分析。
13．標準外層銅箔厚度最好為35μm[137.8μin]。
14．外層印制線最小寬度最好為150μm[590.6μin]。
15．如果可以，封裝體與相鄰封裝之間、接線端子或板邊緣需要最小5mm[0.2 in]間隙，還要有拆除失效封裝所需的空間。
16．對于阻焊劑對準，表面貼裝焊盤上不允許有重疊現象。NSMD焊盤上不允許有阻焊劑。
17．對于PWB板翹曲，要求在工業標準（IPC-2221、IPC-6012和IPC-A-600）規定的范圍值內。這些標準參見PWB翹曲“彎曲與扭轉”。
18．用在鏡面（雙面）板上的元器件必須在鏡面結構板上進行測試。
19．規定要有絲印或銅蝕刻（包括但不限制）的圖解說明—清楚地標明試驗板上的所有元器件、所有測試點以及用于正確封裝的插頭1的位置，這樣便于進行組裝、ATC和失效分析。。
4.2.2.2 試驗板的菊花鏈設計
組裝后元器件上與PWB試驗板上的菊花鏈連接成一個完整的菊花鏈網。建議將菊花鏈跡線鏈設計在PWB的頂層，這樣可以避免錯誤判斷（過孔失效而誤認為菊花鏈?zhǔn)В?qiáng)烈建議在裝配前對裸PWB進行加速試驗以確保質量并減小在板級測試時過孔失效的可能性。
規定必須對元器件/PWB菊花鏈進行連續檢測。但建議在每個菊花鏈網內設計人工多探針式焊盤以便于失效隔離。在每個菊花鏈網內使用多跳線定位能夠?qū)ζ渌氖恢眠M(jìn)行連續檢測。
4.2.2.3 試驗板的文件編制要求
下面是試驗板所需的文件說明：
1.PWB布局。
2.電介質材料。
3.最好提供內部印制線、板面和過孔幾何尺寸。
4.外部幾何尺寸。
5.鍍層拋光。
6.x/y上的CTE（熱膨脹系數）測量值，推薦用TMA或云紋干涉法。
7.測量的玻璃軟化溫度Tg。
8.試驗板在恒溫箱中的安放位置。
4.2.3 印制板（試驗板）組裝
大多數情況是利用大型回流輸送帶式焊爐和熱風再加工工作臺將SMT器件組裝到電路板上。因此，最好使用這兩種回流方法將菊花鏈結構的元器件組裝到試驗板上。再加工是利用再加工設備進行回流操作而不是將元器件重新使用。再加工的元器件應該是原始未加工的，與大型回流組裝器件相同。
在進行大型回流或再加工操作前對菊花鏈結構的元器件進行吸濕可能會導致各種封裝接口處的分層。多種研究還表明印制板組裝參數的復雜性不但會影響產出率還會影響焊接件的可靠性。因此，附有焊接件可靠性試驗結果的文件資料非常重要（包括下面列出的試驗板組裝的文件資料）。
粘附著或機械連接的散熱片會影響焊接件的可靠性，需要在專用的測試中進行評估，不在本標準中說明。
4.2.3.1 印制板（試驗板）組裝要求
必須在組裝前對印制板（試驗板）組裝定位工藝參數進行優化。優化的工藝參數包括焊料量、焊膏對準、印刷速度、刮刀壓力、漏板離網和熱溫度曲線等等。
如果可以，應該按照“印制板組裝生產前的元器件烘烤”的存儲/烘烤步驟。
如果沒有確定元器件抗潮級別或烘烤規格，則默認需要在125℃【257℉】下烘烤24小時。
如果可以，應該按照“再加工處理生產前的印制板烘烤”的存儲/烘烤步驟。
如果沒有確定PWB抗潮級別或烘烤規格，則默認需要在105℃【221℉】下烘烤24小時。
必須在組裝后對所有焊接件進行X射線檢測，確定焊接件的缺陷。焊點缺陷包括：橋接、開路、焊點丟失、大片空洞、焊球?qū)ξ徊涣家约叭鄙俳呛缚p。有總?cè)毕莸钠骷粦?yīng)該包括在可靠性評估中。如果檢測出多種總?cè)毕荩ㄗh重復進行制造過程優化。
必須對所有組裝件進行電氣連通性檢測。菊花鏈結構的起始電阻發生開路、短路或任何異常都是不合格的。不應該在ATC中檢測起始電阻發生開路、短路/異常的樣品。
4.2.3.2 試驗板組裝的文件編制
下面列出了試驗板組裝所需的資料：
1.回流溫度特性說明，包括預熱溫度、緩變率、臨界峰值溫度（焊料、封裝表面以及印制板等）、在高于焊料液化溫度時的持續時間以及冷卻速率。包括回流氣壓、熱電偶位置以及連接結構（形式）。
2.焊料組成成分以及焊膏金屬比例、粒篩尺寸和助焊劑類型。
3.標定的焊膏量。
4.標定的焊接件基準距。
5.標定的焊球尺寸或角焊縫形狀，最好使用對角橫截/X射線分層法。
6.在每個試驗板再加工現場完成的再加工次數（默認值＝1）。
4.3 加溫測試方法
4.3.1 通過等溫老化進行預處理
最好選擇非商業用戶，組裝后的試驗器件在大氣中進行加溫老化（例如在100℃[212℉]下24小時{(-0/＋5℃)，（-0/＋9℉）}）來模擬分析適合的使用周期并加速焊料晶粒生長、金屬間化合物生長及氧化等可能出現的過程。在進行疲勞測試前，將經過模擬老化后的試驗器件在室溫下再儲存一段時間，這樣可以使焊接結構更加加固。
4.3.2 溫度循環
注：標有*的段落是從JESD22-A104-B摘抄的。
4.3.2.1 *恒溫箱
在加載最大載荷時，所使用的恒溫箱必須能夠提供并控制規定的溫度并在工作區循環記錄時間。對樣品的直接導熱應該最小。必須通過下列一種或兩種方法對達到試樣溫度要求的每個恒溫箱進行性能驗證：
（a）使用測量?jī)x器和最大加載進行定期校準，并對固定的測溫工具熱電偶進行的每一次溫度測量（確保運行的可重復性）進行連續監測。
（b）將測量器件放置在最惡劣溫度位置（可能是載荷的四角和中間位置），對每一次的測試進行連續監測。
4.3.2.2 *測試步驟
樣品必須放置在大致沒有阻礙空氣流通的地方。如果需要特殊安裝，必須有特定說明。然后必須對試樣進行規定循環次數下規定的溫度循環測試。在完成試驗規定的全部循環次數時，可能會由于試驗箱裝載或器件卸載、人工檢驗中斷以及電源或設備故障等原因而引起試驗中斷。但必須將中斷次數減到最少。如果要將熱電偶粘在樣品上，那么必須盡量少的使用粘膠劑或膠帶，以確保正確的溫度測量。在連接熱電偶或其它溫度測量?jī)x器時，使用的方法應該確保樣品總質量達到溫度極限以及駐留/保溫時間的要求。
在進行焊點疲勞測試時，注意避免試驗樣品的瞬時溫度坡度。熱質量大且傳熱效率低的試樣需要足夠低的緩變率來彌補熱質量。在溫度緩變過程中，試樣溫度與恒溫箱周圍溫度差應該在幾度范圍內。對于熱質量大的試樣，可能需要使用單區恒溫箱來達到規定的緩變率。
下面是規定的或推薦的條件：
a）最好使用有空氣的單區恒溫箱，垂直放置印制板（試驗板），最好與氣流平行。
b）建議對恒溫箱內不同位置的六塊板進行溫度測量，2塊在恒溫箱的中間區域，4塊在四周。
c）表4－1列出了每個溫度極限點的駐留時間、加熱和冷卻速率（緩變率）。印制板（試驗板）上熱電偶的平均數用于計算緩變率。應該在低溫保留的最大極限與高溫保溫的最小極限之間測量緩變率。
4.3.3 試驗檢測
4.3.3.1 溫度檢測
表4－4列出了溫度檢測要求。
4.3.3.2 菊花鏈的電氣檢測
表4－4列出了對菊花鏈進行電氣檢測的要求。必須通過事件檢測器/數據記錄器進行連續的電氣檢測，事件檢測器為首選參考檢測方法。人工讀點不適用于連續檢測。
焊點斷裂幾乎都與電氣有關——瞬時開路或高電阻連接。事件檢測器的主要優點就是可以捕獲這些間歇的高電阻情況——通常在增加一個可測電阻前，焊點完全斷裂剛發生后出現。事件檢測器最嚴重的缺點就是由于測試儀器、電纜或接線端子微小的電氣噪聲造成的錯誤的故障指示。數據記錄器探測并記錄電阻變化。規定使用數據記錄器進行掃描，間隔時間不到1分鐘。除了使用連續檢測的方法外，還需要人工檢驗以便減少故障誤判（由于連接電纜、接線端子、PWB試驗板或測試儀器故障引起）。
在熱循環間隔進行人工檢測對連續檢測來說不是一個可選的方法。因?yàn)椴坏斯z測忽略高/低溫時的初始失效，而且失效持續時間的準確度也取決于人工取樣頻率。此外，這種方法還擾亂試驗的進行，當失效發生時不能確切地找到，非常浪費時間。
4.3.3.3 失效定義
事件檢測器定義的失效：第一次的中斷，持續最長1微秒，菊花鏈電阻值增加到100Ω或更大，在距初始失效10％的循環時間內通過另外9個或更多事件證實失效。為了確定失效是由于互聯造成的就需要檢測大量的中斷。對于非互聯性失效造成的中斷（例如測試儀器、軟件故障），必須進行說明。
數據記錄器定義的失效：在最多5個連續檢測讀數/掃描內最多20％的額定電阻值增加。
表4-4給出了失效定義。
表4-4 試驗檢測要求
|
試驗參數
|
規定條件
|
|
溫度（恒溫箱特性）
|
恒溫箱初次啟動時，對恒溫箱內每塊板上的元器件的溫度進行監測并記錄。利用試樣負載、試驗板結構和固定儀器進行特性驗證。
|
|
溫度（恒溫箱測試過程中）
|
連續監測至少2塊試驗板（恒溫箱中間和四周）上的2個元器件的溫度以及恒溫箱的環境溫度。
|
|
電氣（高溫和低溫）
|
連續瞬時事件監測（推薦參考）
或
連續的電阻監測（掃描所有菊花鏈的最長間隔時間＝1分鐘）。不允許人工檢測。
|
|
失效定義
|
事件檢測器：1000Ω，10個事件（最多），1微秒持續時間（最長），報告首次被驗證為失效的時間。
和/或
數據記錄器/電壓表：20％額定電阻值增加（最多），5個讀數/掃描值（最多）。
|
5．鑒定要求
5.1 熱循環范圍
表4-1給出了熱循環要求。任何產品的熱循環要求應該通過用戶根據產品特定的運行環境確定。推薦參考：熱循環條件TC1（0℃[32℉]~ 100℃[212℉]），測試時間NTC-E（6000次循環），以便使試驗結果被更廣泛的工業部門接受。
表4-1給出了熱循環要求。
表4-1中給出了4個測試條件的溫度循環范圍及其允許的溫度極限。除了溫度極限外，測試條件TC1、TC3和TC4分別與JEDEC22-104A-A中的測試條件J、G和B相同。
*注意：選擇測試條件時應注意：
1）給定測試條件下的Tmax可能超出PWB的玻璃軟化溫度范圍（Tg-25℃[45℉]），會使PWB物理特性發生顯著變化并導致在加載條件下的非線性變化；
2）給定測試條件下的Tmax可能超出某些元器件材料的玻璃軟化溫度，可能會導致失效機理在設計應用條件下不能被正常發現；
3）熱膨脹系數差超出測試條件溫度范圍會導致試驗板上過孔的過早失效，從而限制了被檢測器件的電子讀數性能。
測試條件TC3與TC4的其它缺點：
1）與試驗板上高縱橫比的過孔的兼容性降低。
2）在更大溫度范圍內，試樣材料與測量材料特性的相關性降低。
3）在給定的大多數電子應用相對良性的實際使用的溫度范圍內推斷使用壽命的精確度降低。
5.2 熱循環測試時間
任何產品的熱循環測試時間要求應該由用戶確定，以便滿足產品的特定運行環境要求。表4-1給出了熱循環測試時間要求。推薦：溫度循環條件TC1（0℃~ 100℃[32℉~212℉]），測試時間NTC-E（6000次循環）。通常檢測出63%的失效來確定失效分布。
*注意：在推斷產品使用環境中循環壽命的加速測試結果時必須注意。在溫度極限點駐留/保溫時間短會導致不完整的蠕變過程。因此，即使提供給加速試驗的張力和應力范圍可能比給運行使用中提供的大，但加速試驗的循環滯后回線可能會小。試驗加速度主要是較短的平均失效時間之一，不一定是較少疲勞循環周期之一。
如果在確定NTC等級前，試樣發生50%（最好是63.2%）的累計失效，那么測試時間由到最后失效樣品的失效循環次數決定。
5.3 試樣數量
規定33個元器件進行默認的產品特性化試驗（見表4-1）。其中32個被測試，1個在組裝后做橫切面。另外10個（最少）原始未加工的樣品進行再加工裝配，強烈建議將它們對可靠性的影響列為全部默認特性。
免除類型A（見表4－3），不需要另外的試樣進行再加工測試。
5.4 免除試驗的要求
必須滿足表4－3免除欄內的條件才能免除試驗。當【新】器件滿足（IPC-9701全部默認保護特性）此欄中規定的免除要求時不需要測試。
6．失效分析
失效分析的主要目的是確定電氣故障的位置、模式以及機理。在大多數情況下，故障是否發生在測試電纜/接線端子、試驗板、焊接件或封裝內部連接不是非常明顯。試驗板、菊花鏈結構芯片模以及整個連接電路圖的周密設計可以減少失效隔離的設計。
6.1 失效分析方法
常見的失效分析方法有掃描電子顯微鏡（SEM）、X射線、掃描超聲波顯微鏡（CSAM）、橫切面（橫向平行）以及染色與滲透（組裝件加壓染色曝光，然后拆除機械封裝）。建議在失效非破壞性鑒定后，進行橫切和染色與滲透評估。
在測試（NTC級循環結束后零失效）結束后，供應商必須進行失效分析（每個試驗板類型最少隨機選擇3個器件）以確保不遺漏由于菊花鏈設計失誤或檢測硬件故障而未被檢測出的失效。
6.2 數據與失效分析的文件編制要求
下面規定了文件編制的要求：
1.所有實驗裝置（包括恒溫箱和數據采集系統）的詳細說明，。
2.印制板（試驗板）與恒溫箱的溫度與時距曲線圖（恒溫箱啟動特征數據）。
3.數據記錄器樣品的電阻值與時距曲線圖。
4.所有失效的疲勞循環周期的表列數據（最好為電子文檔）。
5.所有失效的2－參數威伯爾圖表（建議）。
6.失效分析樣品、失效模式鑒定（染色與滲透、CSAM、橫切、X射線或其它適合的鑒定方法）、根本原因確定（每個試驗板類型最少3個試樣）以及主要的失效模式。
7. 對于NTC級循環后零失效的測試，進行失效分析的文件資料（每個試驗板類型最少隨機抽取3個器件）。
8.單個典型的封裝/組裝板原點對角橫切的橫截面。
7.質量保證
7.1 檢驗職責
除非合同上另有規定外，供應商負責履行所有檢驗要求以確保產品質量符合本標準的規定要求。用戶保留進行規范中列出的任何檢驗的權力以確保供應與服務符合規定要求。
7.2 質量合格檢驗
7.2.1 組裝檢驗
必須對焊點的總?cè)毕葸M(jìn)行檢驗——通過非破壞性的X射線技術對組裝件進行檢驗（見4.2.3.1）。必須使用非破壞性檢驗與橫斷面測量的檢驗方法（見5.3）確定組裝的總?cè)毕?。如果總?cè)毕莘从吵龇亲顑?yōu)化的裝配工藝，則必須在元器件與PWB檢驗后進行新組件裝配以確保符合4.2.2和4.2.3規定的要求并促進裝配工藝的優化。主要檢驗參數如下：
1.元器件
檢驗元器件共面性是否符合JEDEC要求。再檢查推薦的元器件烘烤步驟并確保符合要求。
2.PWB
檢驗PWB翹曲是否符合IPC要求。目測阻焊層對位的偏差，NSD焊盤上阻焊層覆蓋面，NSMD不允許有阻焊層。
3.組裝
檢驗焊膏型號和有效期、刮刀、漏板、PWB上焊膏的稠度以及封裝放置位置。要求焊膏覆蓋整個焊盤。檢驗回流溫度曲線，確保符合生產規范。
7.2.2 熱循環檢驗
必須對熱溫度曲線中（通過熱電偶在3個熱循環間隔（開始、中間和結束）測量產生）的至少3個樣品進行檢驗。確保它們滿足第5部分規定的熱循環條件要求。
7.2.3 失效分析檢驗
必須按照6.1中的規定進行失效分析。對于NTC級循環結束后零失效的試驗，作橫斷面測量和染色與滲透的樣品必須用于制圖，確保滿足零失效條件。
附錄A
A.1 加速因子
還沒有完整地建立起能替代實驗驗證的焊點可靠性評估的分析與計算模型。估算加速因子的焊點可靠性模型可以根據經驗與資源由簡單到復雜。因此，元器件的最終用戶們?cè)絹?lái)越多地利用實驗的與計算的焊點可靠性理論來估算實際的現場使用壽命。建議負責封裝設計與材料選擇的供應商們能夠?yàn)楸粶y(cè)設備提供機械模型（力學模型）與材料性能參數表。
需要考慮兩個加速因子：AF（循環數）——與焊點的循環疲勞壽命有關，是在給定使用環境中產品壽命的試驗中獲得；AF（MTTF）——與焊點的失效時間有關，是在給定的使用環境中產品壽命的試驗中獲得。根據疲勞循環，加速因子可表示為：
AF（循環數）＝Nf（產品）/Nf（試驗）（公式1）
式中：Nf（產品）是使用中產品的平均疲勞壽命，Nf（50％）。Nf（試驗）是在測試中模擬產品的試驗設備的平均失效壽命，Nf（50％）。根據失效時間，加速因子可表示為：
AF（MTTF）＝AF（循環數）×f（試驗）/f（產品）（公式2）
式中：f（試驗）為試驗的循環頻率，f（產品）為使用中的循環頻率。
A.2 加速因子計算實例
下面是一個計算實例，用于比較主要變量產生的影響，僅供參考。由其它模型計算出的相似的加速因子（因?yàn)檫m用）也將包括在內。
以下給出的加速因子是基于IPC-D-279附錄A-3.1中的Engelmaier-Wild模型。需要指出：試驗條件TC3和TC4的溫度循環范圍違反了下列模型警告的限制條件，這些限制條件是根據焊料受時間、溫度和應力影響的特性制定的。
在Engelmaier-Wild模型中，下面給出的疲勞韌性指數m表示在加速試驗中焊點內不完整的蠕變/應力松弛過程。溫度越高，蠕變率越快，循環駐留時間越長，蠕變過程越完整（tD=半周期駐留時間，以分鐘為單位）。
（公式3）
下式中給出了焊點的平均循環溫度Tsj：
（公式4）
表A-1中給出了4種試驗等級以及典型產品溫度循環下的m值。
在不同的試驗條件下，m值不同，因?yàn)槊總€(gè)試驗等級的Tsj不同；對于不同的樣品溫度循環，m值是相同的，因?yàn)樵谒星闆r下Tsj＝30℃[54℉]，tD=660分鐘。
表A-2中給出了4種試驗等級以及4種典型溫度循環（表A-1）下有固定設計參數的給定元器件的平均疲勞壽命Nf（50％），數據基于IPC-D-279附錄A中焊接件的疲勞模型。還給出了AF(N)以及與平均失效時間有關的加速因子。
應該注意，Nf和AF來自同一PCB上同一元器件，壽命值的不同完全是因?yàn)樵囼?yàn)與產品使用條件的不同。

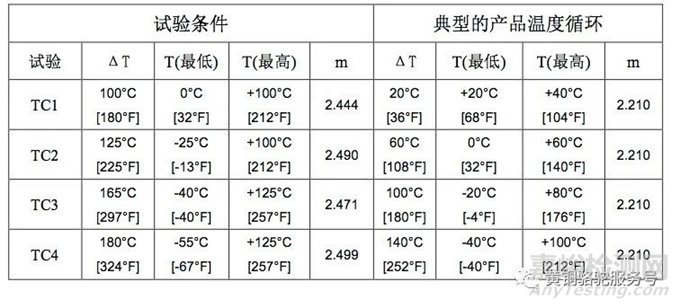

表A-1 4種試驗條件和4種典型的產品使用條件下的指數m值
表A-2 給定元器件組裝件在4種試驗條件和4種典型的產品使用條件下的平均疲勞壽命及其對應的加速因子
|
試驗條件 |
典型的產品溫度循環 |
|
試驗 |
ΔT |
Nf(505) |
ΔT |
Nf(505) |
AF(N) |
AF(MTTF) |
|
Nf(1%) |
Nf(1%) |
|
TC1 |
100°C |
17100 |
20°C |
221000 |
12.9 |
310.2 |
|
[180°F] |
5910 |
[36°F] |
76700 |
|
TC2 |
125°C |
11900 |
60°C |
19500 |
1.63 |
39.2 |
|
[225°F] |
4140 |
[108°F] |
6770 |
|
TC3 |
165°C |
5570 |
100°C |
6300 |
1.13 |
27.2 |
|
[297°F] |
1930 |
[180°F] |
2190 |
|
TC4 |
180°C |
4980 |
140°C |
3000 |
0.6 |
14.4 |
|
[324°F] |
1730 |
[252°F] |
1040 |
附錄B
無鉛焊點熱循環要求準則
B.1 目的
下列準則為IPC-9701中有關測試無鉛焊點的相關章節內容提供補充建議。這里給出的對熱溫度曲線修改的建議是基于對當前工業了解與本標準的試驗結果。有關各種熱循環曲線對與共晶（易熔的）錫鉛焊料比較的加速試驗結果產生影響的數據正在繼續收集中。
目前，在確定無鉛焊點的加速因子和加速模型時，數據及理解力都很有限[B1-B14]。在將來，利用試驗方法的結果與每種無鉛焊料不同的加速試驗因子可以估算出產品可靠性。
B.2 無鉛焊料合金適用的文獻資料
IPC/JEDEC-J-STD-020——非氣密性固態表面貼裝器件的濕度/回流靈敏性分類
B.3 無鉛焊點準則
在使用無鉛焊接工藝時，下面章節內容為現有的IPC-9701要求提供補充建議。
B.3.1 對2.2聯合工業標準的補充建議
最新的IPC/JEDEC J-STD-020規范應該用于SAC（Sn-Ag-Cu）系統。應該將此規范與元器件制造商對于濕度與焊接回流前烘烤的建議一起考慮，以確保試驗器件在生產加工過程中不被損壞。
B.3.2 對3.3.3焊點蠕變－疲勞模型的補充建議
在此附錄出版時還沒有與附錄A相似的無鉛焊料蠕變－疲勞綜合模型；目前有許多適用于SAC合金的模型，但沒有適用于錫－鉍（Sn-Bi）焊料合金的模型。參考文獻[B1-B10]中給出了這些熱循環可靠性模型的實例。模型開發者與最終用戶正在對大多數的這些模型進行進一步的驗證。
模型可以分為分析模型[B4,B6,B7]、基于一維應變能量的模型[B2]或基于有限元應變能量的模型[B1,B3,B5,B8,B9,B10]。因?yàn)槟Ｐ团c通常不相關的失效數據組（包括不同類型的封裝、印制板組裝件、溫度條件以及失效標準）通過實驗驗證相關聯，所以最終用戶應該根據特殊設計與適宜的使用條件來確定最適合的模型。一旦模型被完全驗證后，就會被收錄在此附錄的更新版本中。
B.3.3 對表4－1加速熱循環曲線的補充建議
對于錫－銀－銅（SAC）合金焊料，溫度曲線除了駐留時間外與表4－1的內容相同。根據可靠性方法和用戶需求，可以進行下列兩種條件的高/低溫極限點駐留：
a）條件D10（10分鐘駐留時間）
這種條件要求在高/低溫極限點的駐留時間為10分鐘。這種可能是最有效的加速熱循環曲線，因?yàn)樗梢栽诿總€(gè)時間單位內（就整個循環周期而言）或每個駐留時間單位內產生最大應變能。在這種條件下產生的失效循環數據一般只能用于進行單獨的無鉛焊點的壽命評估，不能進行無鉛焊點與錫鉛焊點之間的壽命比較。只有當通過驗證過的模型推斷出累積損傷時，試驗結果才可以被用于確定無鉛焊點與錫鉛焊點在產品使用條件下的相對性能。
b）條件D30+（30分鐘或更長的駐留時間）
這種條件要求在高/低溫極限溫度的駐留時間為30分鐘和更長時間（60分鐘），以便通過實驗產生與有鉛焊點相似的蠕變損傷。將模型與不同駐留時間的實驗數據相結合，可以更好地進行比較。
對于鉍－錫（Bi-Sn）焊點合金（例如57％鉍－42％錫－1％銀），除非使用鍍錫－鉛焊料的元器件，否則要求0～100℃的溫度循環，。在這種情況下，建議使用－25～＋75℃的溫度循環周期。對于這種類型的無鉛焊點，不應該考慮這種循環曲線以外的其他循環曲線。
B.3.4 對4.2.2.1中第九項PWB/PCB表面處理的補充建議
OSP或化學浸銀表面處理為無鉛材料，應該用于無鉛焊點的測試。錫鉛HASL處理的PWB不允許進行無鉛元器件和無鉛焊點的測試。進行其它表面處理的只能用于制造商內部的數據比較。
B.3.5 對5.4免除試驗要求的補充建議
注意為表4－3另外增加了2條要求：
（1）當元器件終端鍍層或焊球合金發生變化時，要求進行焊點熱循環試驗：
|
內容說明
|
免除類
|
免除類型A
|
|
焊球合金，終端鍍層
|
[新]=[PQ 9701]
|
[新]=[PQ 9701]
|
（2）當用于2級組裝的焊膏合金發生變化時，要求進行焊點熱循環試驗：
|
內容說明
|
免除類
|
免除類型A
|
|
焊膏材料
|
[新]=[PQ 9701]
|
[新]=[PQ 9701]
|
B.4 適用于無鉛焊料合金的資料更新
B.4.1 無鉛焊料的其它規范修訂版
此類規范是指與試驗器件的制造生產有關的其它一些標準——從元器件與層壓制件到2級組裝和再加工工藝。由于新型無鉛合金所要求的生產條件的改變，其中的一些標準目前也被業內進行修改。要求在修改的內容中說明錫－銀－銅或其它合金所需要的更高的2級制造工藝溫度以及對所有材料產生的影響。如果有適用的文件，應該使用適用于無鉛合金焊料的修訂后的文件資料，應該提供完整的制造過程的文件資料，例如IPC-S-816——SMT工藝指南與檢驗單、IPC-7711/21——再加工與維修指南等等。
B.4.2 焊點失效機理
在3.6.2中介紹的失效機理可能與無鉛合金的不同。在高/低極限溫度時焊點失效機理可能有改變，如果確是這樣，需要進行驗證。
另外，在3.9中提供的背景資料適用于共晶（易熔的）錫鉛焊料合金，在第一段中特別提到。
京公網安備11010802046783號
