案 例
某LED 驅動控制器產品（以下簡稱該產品）正在進行輻射測試，測試結果顯示“Fail” , 輻射超標 20dB。

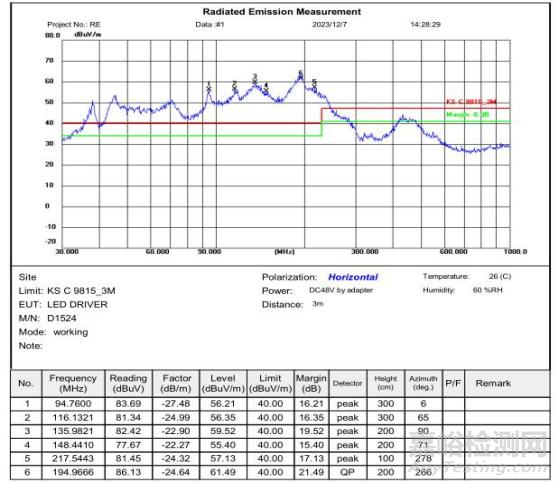

水平方向數據

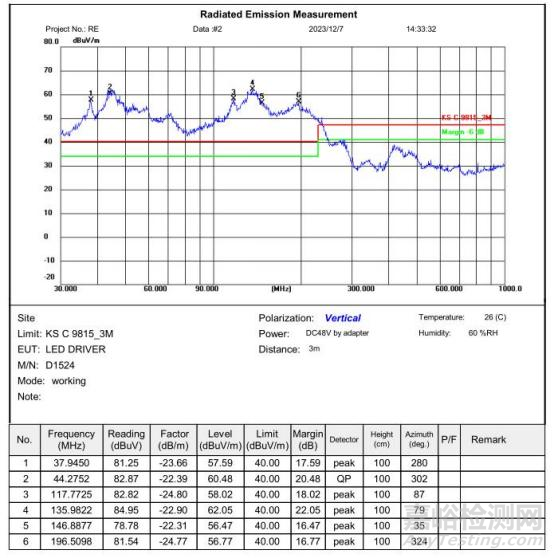

垂直方向數據
紅色線代表標準限值，如果超過紅色限值代表Fail；
綠色代表余量6dB限值。測試曲線在綠色以下代表余量充足，數據合格。
（產品測試數據圖）
是什么原因?qū)е螺椛涑瑯?biāo)?如何整改?
第一步：初步判斷超標頻段及超標類型
測試數據里常見的超標曲線類型有：
1、30-200MHZ整個頻段呈現鼓包超標
2、100-1000MHZ單支毛刺超標
3、30-1000MHZ整體曲線飄高
因此，我們可以判斷該產品從30MHZ-300MHZ符合第一種情況，屬于包絡性超標，因此存在很強的共模干擾。
第二步：進一步排查及驗證超標原因
產品信息：該產品架構采用48V外置適配器進行供電；主機由32個LED驅動電路組成；單片機控制 PWM 實現調光；LED 燈條采用外置線纜連接。

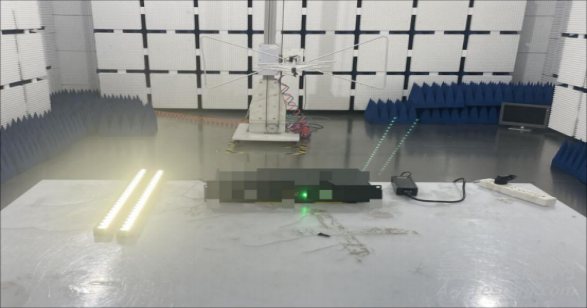

產品測試接線圖如下：
（產品測試接線圖）
我們通過如下幾種方法來進行排查及驗證：
1、 更換電源適配器，測試發現數據沒有變化；
2、 適配器輸出線材上加磁環，測試發現數據沒有變化；
3、 LED線材上追加磁環，測試發現包絡有輕微下降，但整體的數據還是超標；
4、 拔掉LED燈線材，測試發現超標的包絡消失，數據合格；
通過以上的排查及驗證，我們發現包絡性超標的根本原因不是線材帶出來，而是主機產品上的電路源頭輻射出來。
第三步：整改電路源頭的輻射超標問題
經過分析確認，電路源頭的輻射問題是導致包絡性超標的主要原因。因此，對主機PCB電路進行深入整改變得至關重要，這需要我們進一步詳細剖析電路結構。

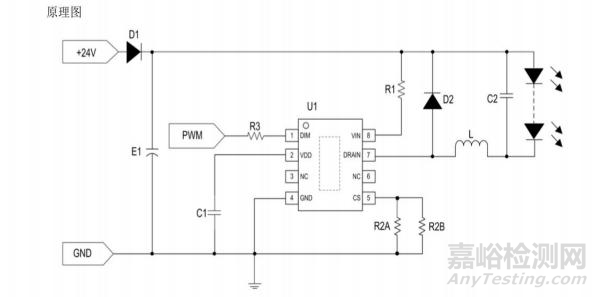

（LED 驅動電路）
在進行近場分析時，我們借助頻譜儀發現，當探頭置于DCDC電路附近時，檢測到了顯著的包絡超標信號，這表明驅動電路位置是干擾源最為嚴重的地方。值得注意的是，這一頻率范圍與遠場測試所得數據相近。
（頻譜近場數據圖）
此外，該產品的驅動芯片采用BUCK方案，屬于降壓型DC-DC轉換器，具有恒定輸出電流的特性。在工作過程中，BUCK電路的開關節點可能會出現振鈴現象，這種現象會引發強烈的高次諧波干擾。為了有效解決這一問題，可以通過在開關節點處添加RC電路來有效抑制振鈴現象，從而降低諧波干擾，提升電路的整體性能。
在追加上述參數并進行近場探頭測試后，我們觀察到整改后的近場分析波形呈現出非常平穩的狀態，未再出現包絡超標的情況。
（頻譜近場數據圖）

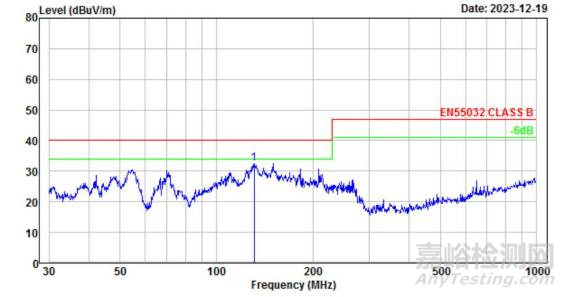

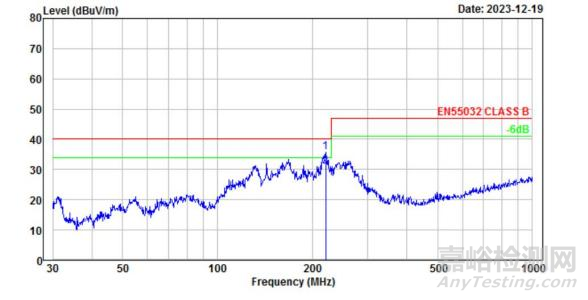

三米暗室復測數據如下：測試數據余量都在5dB 以上，滿足標準要求。
（復測數據圖）
LED 驅動控制器輻射超標整改思路總結
LED驅動控制器產品出現輻射超標問題，在電子產品的EMC測試中是一種常見現象。為了有效解決這類問題，我們可從以下幾個方向進行考慮和處理：
1、對于輻射超標的產品，我們首先可以嘗試在輸出線纜上增加磁環以驗證其效果，這樣可以幫助我們更準確地定位干擾源頭。
2、在檢查BUCK電路時，需要特別關注是否已經添加了RC吸收電路。同時，也要確認輸出端是否加裝了濾波電容，以及電源網絡上是否串聯了磁珠，這些措施都有助于減少電磁干擾。
3、使用近場探頭來進一步確認PCB上的干擾源，這樣可以更精確地找到問題所在，并針對干擾源進行濾波處理，從而有效地解決輻射超標的問題。
