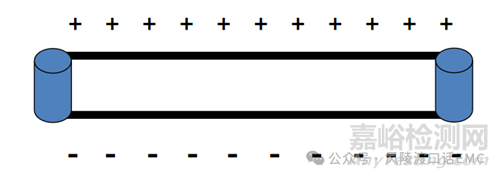

寄生的含義就是本來沒有在那個地方設計電容，但由于布線之間存在互容，或者兩個相互靠近卻絕緣的金屬存在互容，就象寄生在布線之間、金屬導體之間、金屬平面之間，所以叫寄生電容。
寄生電容本身不是電容，根據電容的原理可以知道，電容是由兩個極板和絕緣介質構成的，那么寄生電容是無法避免的。寄生電容一般是指電感繞線間、芯片引腳之間、功率半導體引腳之間在高頻情況下表現出來的電容特性。

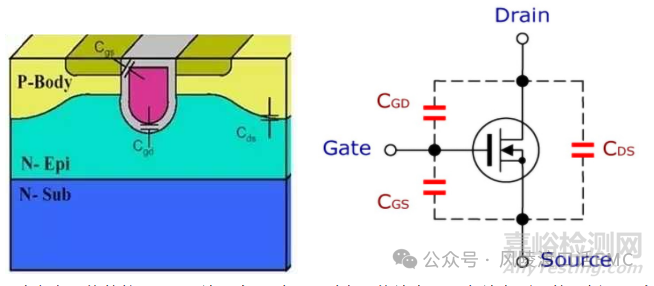

1.1、半導體功率器件寄生電容
功率半導體的核心是PN結，當N型和P型半導體結合后，在結合面處的兩側形成空間電荷區，也稱為耗盡層，當PN結兩端的電壓變化的時候，PN結的空間電荷區的電荷也發生改變；另外，N區電子和P區空穴因?yàn)闈舛鹊牟町愊嗷U(kuò)散，也會在PN結的兩側產生電荷存儲效應，這些因素作用在一起，在任何半導體功率器件內部，就會產生相應的寄生電容。

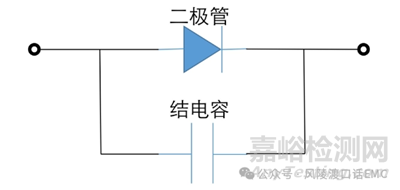

二極管寄生電容
1.2、磁性器件寄生電容

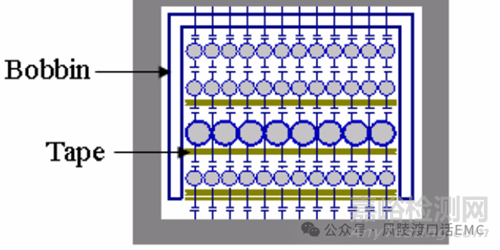

變壓器寄生電容
共模電感、電感、變壓器等磁性器件，在繞線之間會形成分布電容，此電容容量通常為PF級，PF級電容為高頻共模電流提供了耦合路徑。
1.3、功率器件/磁性器件對參考地平面寄生電容

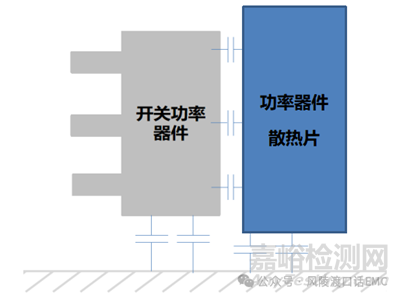

功率器件對參考地平面寄生電容

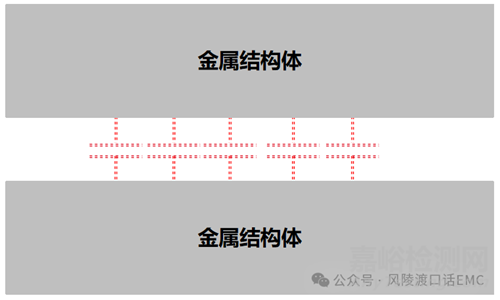

1.4、金屬體之間的寄生電容
1.4、PCB布線間寄生電容
二、寄生電容的影響分析
寄生電容無處不在，又很隱蔽，且無法通過儀器進行測量。故寄生電容的影響就非常難分析，給EMC問題分析調試帶來巨大挑戰。

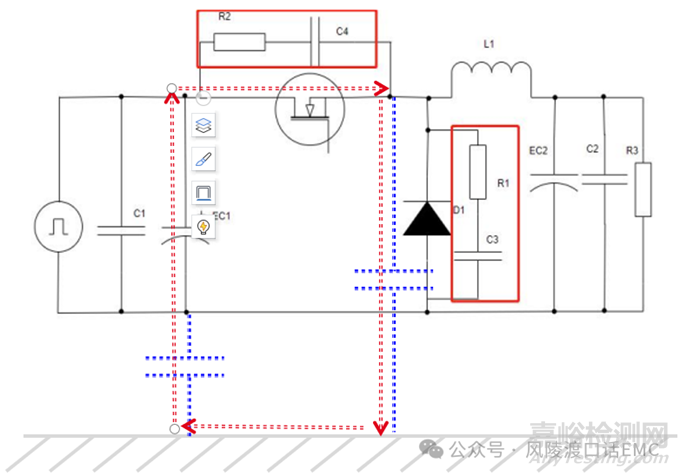

2.1、寄生電容改變信號回流路徑
高頻電流環路面積是影響輻射發射的重要因素，可控的電流環路面積是保證EMC性能的重要前提。寄生電容的存在會改變高頻電流的回流路徑，其環路面積也隨之變大，引發嚴重的EMC問題。

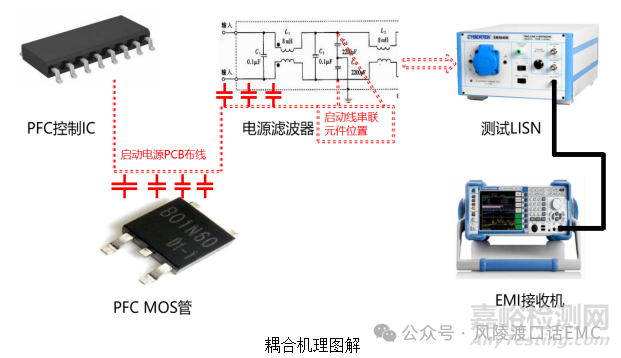

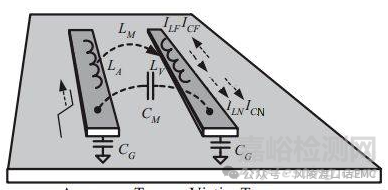

2.2、寄生電容容性耦合串?dāng)_
在開關電源EMC問題分析與調試過程中，發現容性耦合是引發電源端傳導騷擾測試不達標的重要原因。容性耦合往往發生在電位差比較大的兩條布線之間，容性耦合會將濾波器的性能降低，甚至旁路掉而失效。

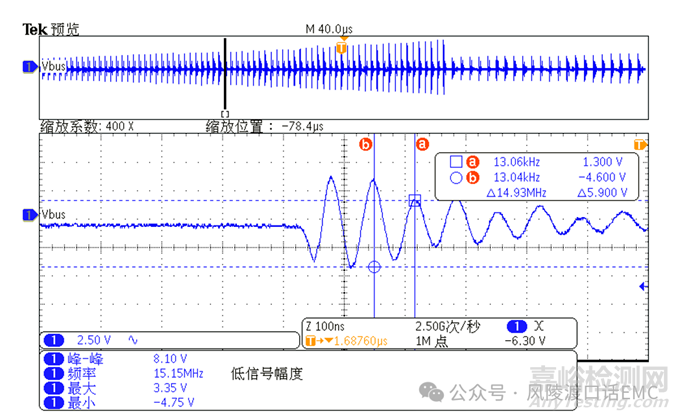

2.3、寄生電容產生寄生振蕩
二極管、MOS管、半導體芯片等功率器件引腳間的寄生電容與線路中電感器件、變壓器、磁珠、及PCB Layout布線的寄生電感之間往往會產生寄生振蕩。開關電源產品中寄生振蕩是EMI測試不達標的重要原因之一，卻很容易被設計工程師所忽略。
在開關電源EMC問題分析與調試過程中，發現容性耦合是引發電源端傳導騷擾測試不達標的重要原因。容性耦合往往發生在電位差比較大的兩條布線之間，容性耦合會將濾波器的性能降低，甚至旁路掉而失效。
2.4、寄生電容產生偶極子天線
金屬導體經常用于電磁干擾屏蔽，金屬導體之間的良好搭接設計是保證實現高質量的屏蔽效果的前提。而實際結構設計時考慮到金屬導體的氧化問題，在金屬表面噴涂絕緣漆來避免金屬氧化的問題。噴完絕緣漆的兩個金屬搭接在一起的時候，不能夠良好導通形成等電位體，當高頻噪聲電流流過其中的一個導體，就會在另個導體上產生感應電動勢形成電偶極天線，將噪聲輻射出去。
