新型光子計數探測器CT（PCD-CT）有可能解決以往CT系統的局限性，如空間分辨率不足、檢測低對比度小結構的準確性有限或缺少常規可用的光譜信息（參見XI區：什么是光子計數CT？光子計數CT技術研究進展）。本文我們將解釋PCD-CT的基本原理和潛在臨床優勢，重點介紹商用PCD-CT應用以來的最新文獻。
計算機斷層掃描（CT）自20世紀70年代誕生以來，經歷了不斷的技術發展；如今，它已成為一種成熟的影像學成像方法，憑借其速度和對解剖結構的精確呈現，成為影像診斷的重要支柱。在發展過程中，CT的應用范圍逐漸從單純的形態學成像技術擴展到包括組織灌注等各種功能參數。
然而，CT的某些技術局限性阻礙了其應用范圍的進一步擴展。對于一些要求較高的任務，如對嚴重鈣化和支架患者進行冠狀動脈CT血管造影（cCTA），空間分辨率仍不理想。最近的一項研究表明，cCTA在診斷支架內再狹窄方面的性能仍然不足。在檢測小的、低對比度結構方面的準確性有限，因此可能會漏診或誤診癌癥。最近的一項薈萃分析研究顯示，22.5%的肝細胞癌在CT中被漏診。此外，CT檢查結果有時會模棱兩可，如高密度腎囊腫，因此必須進行其他檢查才能獲得明確診斷并確定進一步的臨床治療方案。進一步降低CT的輻射劑量仍然是一個理想的目標。盡管技術不斷進步，CT的輻射劑量仍占所有診斷和介入手術的一半以上。
最近引入臨床實踐的新型光子計數探測器CT（PCD-CT）有可能解決這些局限性，克服以往CT的弱點。
一、光子計數探測器CT發展簡史
在介紹PCD-CT的基礎知識之前，我們將簡要概述這種新型探測器技術的發展歷程。
第一臺PCD-CT臨床前原型（通用電氣醫療保健公司）于2008年研制成功。對人體志愿者進行的幾項研究證明了這種新檢測原理的臨床適用性。該CT系統使用32排碲化鎘（CdTe）探測器，探測器像素為1×1mm2，有兩個能量閾值。該系統只能以低于臨床需要的輻射劑量運行。
從2014年開始，在臨床研究環境中安裝了3臺混合雙源PCD-CT臨床前原型（SOMATOM CounT；西門子醫療）。這些原型機以臨床雙源CT（SOMATOM Definition Flash；西門子醫療）為基礎，將2個探測器陣列中較小的一個替換為碲化鎘PCD，其等中心Z軸覆蓋范圍為16 mm。子像素可通過各種方式組合成更大的像素，或以棋盤式排列讀出4個能量閾值，并交替設置低能量和高能量閾值。該原型機首次實現了典型臨床參數的掃描，如0.5 s的旋轉時間和高達550 mA的管電流。PCD-CT與成熟的臨床CT相比并不遜色。
2017年，在臨床研究環境中安裝了帶有碲鋅鎘（CZT）探測器的單源PCD-CT原型（飛利浦醫療）。它的像素尺寸為0.5×0.5 mm2，有5個能量閾值。最短的機架旋轉時間為1 s。該系統后來升級為臨床前PCD-CT，其視場（FOV）為50cm，等中心的Z軸覆蓋范圍為17.6mm，機架旋轉時間為0.33 s。
2020年，帶有碲化鎘探測器的第二代臨床前PCD-CT（SOMATOM CounT Plus；西門子醫療）在3家臨床機構安裝。單源CT的機架旋轉時間為0.3 s，配備的探測器由0.275×0.322 mm2（等中心為0.151×0.176 mm2）的子像素組成。該系統提供50 cm的FOV，等中心的Z軸覆蓋范圍為57.6 mm。
2021年，第一代PCD雙源CT（PCD-DSCT）與2個碲化鎘探測器（NAEOTOM Alpha，西門子醫療）實現了商業化。兩個探測器的子像素尺寸均為0.275 × 0.322 mm2（等中心為0.151 × 0.176 mm2）。2×2子像素可合并為1個宏像素；然后，系統可通過144×0.4 mm準直度和兩個探測器的4個能量閾值（合并為常規應用中的2個能量閾值）進行數據采集。子像素也可以單獨讀出。此外，還可利用宏像素的空間分辨率重建來自2個能量閾值的多能量圖像。CT系統配備了2個X射線管，每個120 kW，有多個焦點，最小的焦點大小為0.4×0.4 mm2（等中心為0.181×0.181mm2）。同時，PCD-DSCT的技術性能也得到了評估。在本文的臨床實例中，我們將主要參考該臨床系統。
二、光子計數探測器CT的物理原理
光子計數探測器由碲鎘（CdTe）、碲鋅鎘（CZT）或硅（Si）等半導體制成。由于原子序數較高，碲化鎘和碲鋅鎘層可以相對較?。?.4-2mm），但仍能提供較高的X射線吸收率。而由硅制成的光子計數探測器則需要更厚（30-60mm）才能充分吸收X射線。根據目前的文獻，所有臨床前或臨床使用的PCD-CT都配備了碲化鎘或碲鋅鎘探測器。圖1顯示了基于碲化鎘或碲鋅鎘的PCD的結構示意圖。在半導體層的上側是一個大面積的陰極電極，在下側為像素化陽極電極。在陰極和單個陽極之間施加800-1000 V的高壓，可產生強大的電場。入射的X射線被半導體吸收，產生的電荷（電子-空穴對）在電場中分離。電子移動到陽極，在那里產生持續時間約為1 ns（109 s）的短電流脈沖，通過電子脈沖整形電路轉換成半寬（FWHM）為10-15 ns的電壓脈沖。電壓脈沖的脈沖高度與X射線的吸收能量E成正比。一旦脈沖超過閾值TL，即吸收能量（通常為20-25 keV），讀出電子裝置就會對其進行計數。在技術實現中，使用了一個脈沖高度比較器電路，其中輸入了與閾值能量相對應的電壓，參見圖1。探測器信號相當于在投影測量時間內記錄的所有脈沖的總和。
圖1 CdTe/CZT PCD（上圖）和相應讀出ASIC（下圖）的示意圖。從CT系統的正面看，扇形方向是沿探測器扇形掃描平面的方向。單個探測器像素是由公共陰極和像素化陽極（此處用虛線表示）之間的強電場形成的；像素之間無需進一步分離。在本圖所示的探測器結構中，兩個準直器葉片之間各有4個子像素，用于抑制散射輻射，另見圖4。在ASIC中，被吸收的X射線量子產生的電壓脈沖在脈沖高度比較器中與對應于所需閾值能量（20-25 keV）的閾值電壓進行比較。只有超過該閾值能量的X射線量子才會被計數。
為了獲得光譜分辨數據，需要同時讀出在不同閾值能量下工作的多個計數器，見圖2。然后，探測器為每個閾值提供單獨的數據流，其中只包含能量超過相應閾值能量的X射線量子，另見圖2。從包含能量超過最低閾值能量TL的所有X射線量子的數據流中重建的圖像（TL圖像，西門子公司專有，也稱為T3D圖像）可與傳統CT在相同的X射線管電壓（kVp）下獲得的圖像相媲美。然而，在現實的PCD中，由于不可避免的物理效應降低了信號的光譜分離度，如像素邊界的電荷共享或熒光導致的X射線量子能量損失，能量登記存在誤差。這些效應的示意圖如圖3所示，它們會導致量子在X射線能量過低時被錯誤地計數兩次。與CdTe-PCD或CZT-PCD相比，硅PCD受電荷共享和熒光的影響較小，因此光譜分離效果較好，但大多數X射線量子主要在硅晶體中散射，而不是直接吸收；它們經常離開探測器像素而不產生信號，因此探測器的探測量子效率降低，所有探測任務都需要更高的輻射劑量。在非常高的X射線通量下，產生的電壓脈沖在時間上重疊，不再單獨計數。然而，在實際的CT通量率下，脈沖堆積并不起作用。

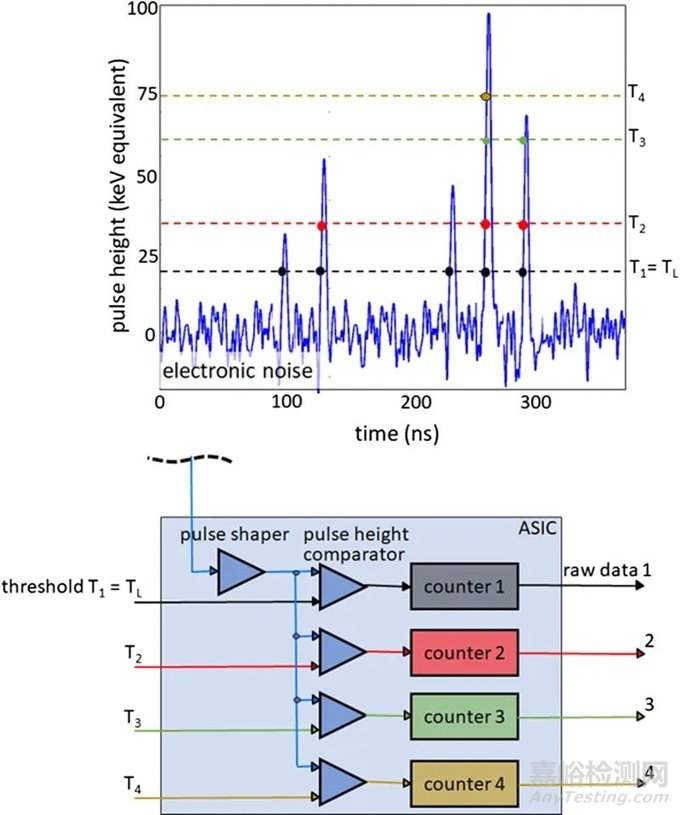

圖2 使用PCD采集光譜數據的示意圖。上圖所示為吸收不同能量的X射線量子所產生的電壓脈沖時間序列。下圖是一個4門限計數器的技術實現示意圖。在此示例中，同時讀出4個計數器的閾值能量分別為20、35、60和75 keV。探測器提供4個原始數據流，其中只包含吸收能量大于各自閾值能量的計數X射線量子。
圖3 電荷共享和K-escape的示意圖，它們降低了現實PCD的能量分離?？拷袼剡吔缥盏腦射線會產生電子，這些電子會在相鄰像素中產生信號（電荷共享）。因此，一個X射線光子會以過低的能量被錯誤地計數多次。入射的X射線最初還會擊穿探測器材料的內殼電子（K電子）。這會產生熒光輻射，熒光輻射會被探測器單元本身或鄰近的探測器單元重新吸收和計數（K-逃逸）。入射到初級相互作用位點的X射線以過低的能量進行計數。
三、光子計數探測器CT的臨床優勢
通過其探測原理，PCD有可能克服傳統能量積分閃爍探測器(EID)的一些局限性，迄今為止，幾乎所有CT設備都使用了這種探測器。
1、無電子噪聲
與任何電子設備一樣，探測器的讀出電子元件會產生一定量的背景噪聲。在PCD中，X射線量子計數必須超過的最低閾值能量約為20 keV；在X射線管的主光束中沒有低于此能量的X射線，因?yàn)樗鼈円驯活A(yù)濾波器濾除。這一閾值能量遠高于電子設備的本底噪聲，因此電子噪聲不會影響PCD的計數率，見圖2。因此，即使在低X射線通量下，信號也只顯示X射線光子的統計量子噪聲。而在傳統的EID中，電子噪聲在低X射線通量時會主導信號，因此圖像噪聲會急劇增加，出現噪聲條紋，CT值的穩定性也會受到影響。光子計數探測器在檢查肥胖病人和進行低劑量掃描時能提供更好、更低噪聲的圖像，從而為進一步降低輻射劑量提供了可能。早期的臨床前原型在模型掃描和對志愿者的初步研究中就注意到，PCD在低輻射劑量下具有卓越的圖像質量。研究的重點是低劑量的肺部成像，這在肺癌篩查等方面非常重要。最近，研究人員評估了PCD-CT在評估系統性硬化癥患者間質性肺病(ILD)時減少輻射劑量的潛力。一項對80名患者進行的研究顯示，PCD-CT的平均CTDIvol為0.72 mGy，其圖像噪聲、主觀圖像質量和診斷準確性與2.3 mGy的DSCT相當。作者總結說，使用PCD-CT評估ILD可以減少66%的輻射劑量，而不會影響診斷準確性。對兒童患者（平均年齡2.6歲）進行的超低輻射劑量（平均SSDE為0.45 mGy）光子計數探測器CT胸部檢查顯示，肺部結構的圖像質量良好至極佳，軟組織結構的圖像質量中等。最近的一項研究對PCD-CT在檢查嚴重肥胖患者方面的潛力進行了調查，51名超重患者（體重指數[BMI]中位數為32.15 kg/m2）在第二代DSCT和第一代PCD-DSCT上接受了有臨床指征的腹部增強CT。作者觀察到劑量明顯減少（PCD-CT的平均CTDIvol為12.00 mGy，DSCT為16.05 mGy），同時圖像質量保持相似甚至有所提高。PCD-CT在評估肥胖患者腫瘤方面的優勢在其他地方也有描述。
2、探測器像素更小，空間分辨率更高
光子計數探測器的結構比傳統的EID更精細。在EID中，單個探測器像素必須由不透明的中間層隔開，以防止光學串?dāng)_。這些中間層的厚度約為0.1mm，會降低探測器的劑量效率，因?yàn)橹虚g層吸收的X射線量子不會對探測器信號產生影響。探測器像素的結構越小，這些中間層的相對面積就越大，劑量效率就越低。因此，EID的探測器像素不可能比現在小很多。在內耳掃描等特殊應用中，提高空間分辨率的替代技術是通過可移動的梳狀孔徑減小探測器像素的有效面積，其缺點是由于探測器的劑量效率大大降低而導致輻射劑量顯著增加（參見XI區：什么是CT高分辨力成像？）。
另一方面，光子計數探測器不需要在單個像素之間設置格柵（見圖1）。探測器的像素可以比EID小得多，從而大大提高了空間分辨率。實現這一點的前提條件是X射線管的焦點相應較小，即使這是以降低X射線管功率為代價的。否則，焦點尺寸將限制空間分辨率。PCD-CT空間分辨率的提高已在臨床前原型上得到成功驗證。例如，混合雙源PCD-CT掃描平面的空間分辨率為0.15 mm，層厚為0.41 mm。根據制造商的不同，臨床前原型機的探測器像素大小在0.225×0.225 mm2和0.5×0.5 mm2之間；無論如何，它們都比EID-CT系統的探測器像素小得多。
圖4顯示了市售PCD-CT與第三代DSCT的探測器結構對比。探測器像素大小為0.275×0.322mm2（等中心為0.151×0.176mm2）。每組4×6探測器像素通過一個二維準直器網格與相鄰組隔開，以減少散射輻射。使用這種探測器和0.4×0.4mm2的焦點，可以實現超過40 lp/cm的分辨率，相當于0.125mm，見圖5；這大約是EID-CT系統分辨率的兩倍。在CT中，空間分辨率的提高總是伴隨著圖像噪聲的增加或輻射劑量的相應增加；CT的這一基本規律也適用于PCD-CT。因此，必須采用基于迭代或深度學習的精細降噪技術。

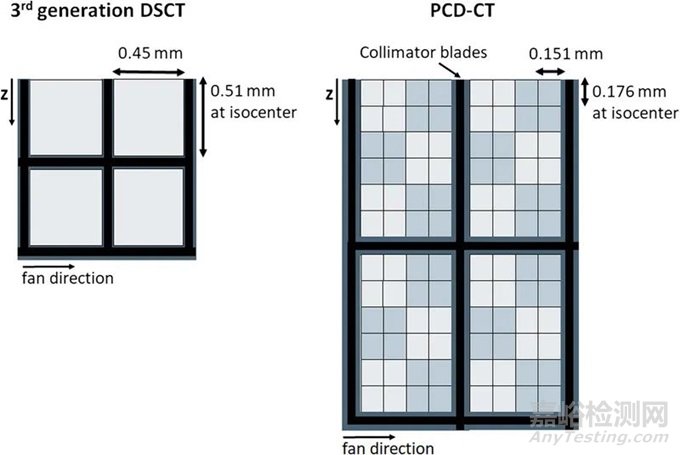

圖4 帶有閃爍體探測器（左）和商用PCD-DSCT（右）的第三代DSCT的探測器結構示意圖。從上往下看，z方向是病人的縱向。粗黑線示意性地表示用于抑制散射輻射的準直器網格。在超高分辨率模式下，PCD的探測器像素單獨讀出。在標準掃描模式下，2×2像素合并為一個宏像素--用淺灰色和深灰色方格表示。

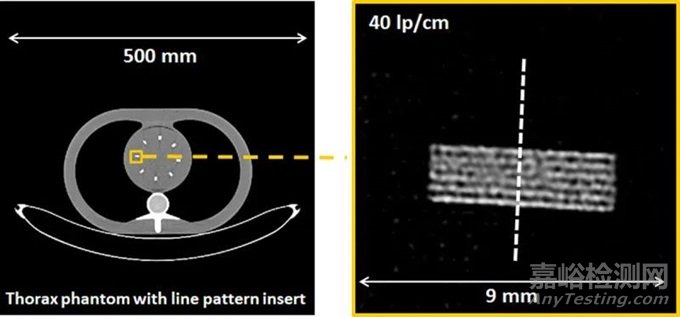

圖5 在PCD-CT上實現40lp/cm空間分辨率的演示，探測器示意圖如圖4所示。在重建過程中，使用了最銳利卷積核Br98。
在臨床上，出色的空間分辨率對于評估小型骨性結構（如內耳或腕部結構）至關重要。在肺部檢查（尤其是用于ILD的鑒別診斷）和小血管CT血管造影（如頭頸部和四肢）方面也有優勢。在cCTA中，以前由于嚴重鈣化而導致高估血管狹窄的局限性可能會被克服。臨床前原型已經證明了cCTA在上述臨床領域的優勢。
最近，在一項對5具尸體頭部的研究表明，與EID-CT相比，PCD-CT在顳骨的超高分辨率（UHR）檢查中提供了優越的圖像質量和顯著的劑量節?。ㄆ骄鶆┝繙p少79.3%）。在13名患者的顳骨檢查中，PCD-CT在評估所有個體解剖結構時被評為優于EID-CT，平均輻射劑量比EID-CT低31%。圖6顯示了一個臨床案例，說明PCD-CT在內耳成像中的潛力。在使用小鼠作為樣本對PCD-CT和EID-CT之間的最小骨骼細節的可視化進行比較時，發現在劑量匹配掃描中，PCD-CT比EID-CT提供了明顯更小的圖像噪聲、更高的信噪比和更高的邊緣清晰度。在骨小梁成像中，PCD-CT的有效容積空間分辨率（定義為每mm3可單獨表示的元素?cái)?shù)量）比傳統CT高5倍以上。

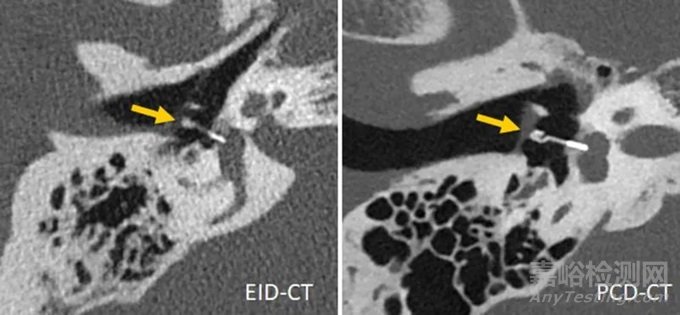

圖6 用第三代DSCT（左）和第一代PCD-DSCT采集的內耳掃描（右），顯示PCD-CT對鈦K活塞鐙骨假體（箭頭，遠端直徑0.4mm）的可視化效果更佳。
在高分辨率肺部成像中，與EID-CT相比，PCD-CT可提供更好的圖像質量，而輻射劑量卻明顯更低。在一項針對30名因懷疑患有ILD而接受傳統EID-CT和PCD-CT檢查的患者的研究中，UHR PCD-CT在輻射劑量略低的情況下顯示出明顯更好的整體圖像質量和清晰度。此外，UHR PCD-CT還提高了讀者對是否存在網狀結構、磨玻璃不透明和馬賽克模式等成像結果的可信度，對是否存在通常的間質性肺炎的可信度也有了特異性的提高，參見圖7中的示例。一項比較PCD-CT和EID-CT的模型研究證實，高分辨率PCD-CT能以較低的輻射劑量更準確地量化肺結節體積和氣道壁厚度。
圖7 通過第三代DSCT（左）和第一代PCD-DSCT（右）獲得的間質性肺病患者的肺部掃描圖。UHR PCD-CT掃描證實右肺中葉外圍存在牽引性支氣管擴張（箭頭），并與輕度磨玻璃衰減相疊加。這一發現在EID-CT掃描中被忽略。
冠狀動脈CTA是另一種受益于空間分辨率提高的應用。盡管技術不斷進步，但某些患者群體仍有獲得非診斷性圖像質量的高風險；嚴重的冠狀動脈鈣化代表了非診斷性檢查的最大風險。PCD-CT的高分辨率有可能解決目前cCTA的局限性，尤其是在存在強鈣化的情況下高估狹窄的問題。在一項運動模型研究中，與標準分辨率CT相比，UHR PCD-DSCT提高了血管狹窄量化的準確性，減少了鈣化偽影，且不受心率的影響。在一項有14人參加的使用雙層EID-CT和原型PCD-CT進行cCTA的研究中，在100%、92%和45%的冠狀動脈鈣化、支架和非鈣化斑塊病例中，PCD-CT圖像的總體圖像質量和診斷可信度得分更高。在一項對20名使用PCD-DSCT的患者進行的研究中，層厚為0.2 mm的UHR cCTA和使用銳利卷積核（Bv64或Bv72）進行的圖像重建對斑塊和周圍血管腔提供了極好的解剖可視性，且不會出現明顯的開花偽影。在定量評估中，開花偽影從使用標準卷積核（Bv40）時的52.8%下降到使用Bv72時的39.7%。在20名患者的22個斑塊中，與參考標準相比，層厚為0.2mm、采用Bv64卷積核重建的斑塊總體積和鈣化成分體積分別平均減少了23%和32%。纖維成分的體積保持相似，而脂質成分的體積則顯著增加。在一名68歲胸痛患者的冠狀動脈CTA中，UHR PCD-DSCT可以觀察到微鈣化和纖維帽，光學相干斷層掃描也證實了這一點。

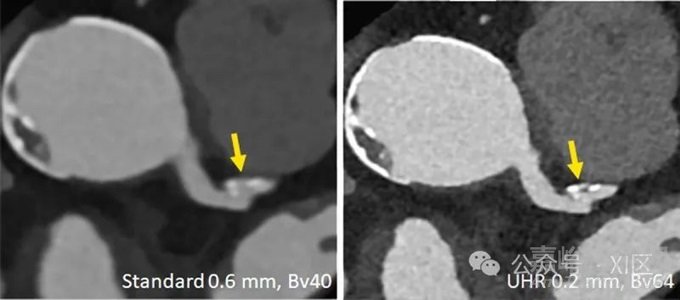

圖8 通過UHR PCD-CT改善冠狀動脈斑塊特征描述的臨床示例。在標準重建（左圖）中的鈣化斑塊，在UHR圖像（右圖）中變成了部分鈣化斑塊，體積也變小了。
3、提高碘對比噪聲比
在EID中，被吸收的低能量X射線量子產生的光量少于高能量的量子，因此它們對探測器信號的貢獻較小。EID產生的信號與投影測量時間內記錄的總X射線能量相對應。而光子計數探測器則對能量超過最低能量閾值的所有X射線量子進行等權重計數。低能量X射線量子對探測器信號的貢獻與高能量X射線不相上下。大部分低對比度信息都包含在低X射線能量范圍內，因此在PCD-CT中，低對比度差異往往更加明顯。使用碘造影劑進行CT掃描時尤其如此。碘在33keV處有一個K-edge；它在K-edge上方的低能區吸收最強。因此，在PCD-CT圖像中，碘對比度要高于在相同X射線管電壓（kVp）下獲得的EID-CT圖像。在相同的輻射劑量下，較高的碘信號會導致較高的碘對比噪聲比（CNR）。在一項使用4個不同大小的擬人化模型對臨床前PCD-CT原型進行的研究中，觀察到在80、100、120和140 kVp下，碘對比噪聲比（CNR）的平均增幅分別為11%、23%、31%和38%。
在臨床上，碘CNR的增加意味著增強掃描的圖像質量更好，或可能減少輻射或造影劑劑量。在一項早期的模型研究中，由于碘CNR增加，劑量減少了32%。在一項由70名腫瘤患者組成的隊列中，他們首先在第二代DSCT上接受常規造影劑增強腹部和盆腔CT掃描，然后在PCD-CT上進行隨訪，結果發現PCD-CT的TL圖像與DSCT相比，圖像質量相似甚至更好（肝臟病變更清晰），平均輻射劑量減少32%（平均CTDIvol/DLP = 7.98 mGy/393.1 mGy·cm，DSCT為14.11 mGy/693.6 mGy·cm）。作者將這一結果歸因于低能量X射線量子的權重提高，從而提高了碘對比度，而電子噪聲的缺失和迭代重建的改進也為這一結果提供了幫助。在一項針對100名胸部腫瘤患者的類似研究中，與第二代DSCT相比，在保持圖像質量的情況下，平均輻射劑量減少了40%以上（PCD-CT的平均CTDIvol/DLP = 4.17 mGy/151.0 mGy·cm，DSCT的平均CTDIvol/DLP = 7.21 mGy/288.6 mGy·cm）。
4、多能量成像功能
在多閾值模式下，PCD可同時提供多個探測器信號，其中只包含能量大于相應能量閾值的X射線量子，見圖1。有了兩個能量閾值，目前所有已建立的雙能量應用都成為可能，這些應用都是基于將材料分解成兩種基本材料（如碘和水）。因此，虛擬單色圖像（VMI）、碘圖或虛擬平掃（VNC）圖像可以在任何可能與這些結果相關的患者檢查中進行常規計算。虛擬平掃是將材料分解成碘和軟組織部分后的軟組織圖像的另一個術語。虛擬單色圖像基于相同的材料分解。不過，這里的基礎材料圖像是按比例縮放的，因此碘和軟組織的衰減與使用所需能量（以keV計）的單能X射線獲取并重新組合為VMI的圖像完全相同。而對于其他材料，例如鈣，則無法正確再現所需的keV衰減。
第一代臨床PCD-CT采用了一種方法，為所有常規造影劑增強檢查提供120 kVp或140 kVp的標準化采集協議。每次CT掃描的主要圖像輸出是根據臨床問題量身定制的KeV水平的VMI，例如，用于實質器官成像的是60-65 keV，或用于CT血管造影的是45-55 keV。VMI的碘CNR可通過改進算法得到改善，使其隨著keV的降低而增加，就像用較低的管電壓(kVp)采集圖像一樣，見圖9。這種方法能更好地實現CT圖像結果的標準化，因?yàn)閂MI中的碘對比度只取決于所選的keV水平，而與采集條件（尤其是X射線管電壓）無關。

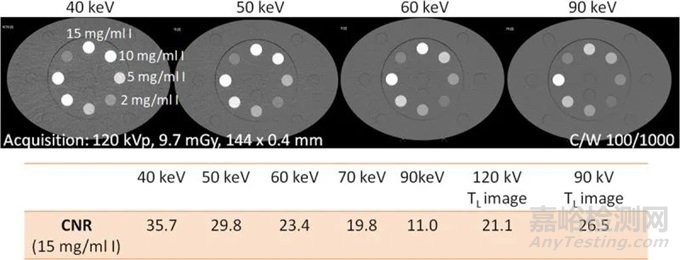

圖9 將裝有15mgI/ml溶液的管子插入大型（40×30cm）Gammex多能CT體模（Sun Nuclear Corporation）中，用PCD-DSCT掃描時的CNR。隨著VMI的KeV水平降低，碘CNR也隨之增加。120 kV掃描（插值）的55 keV VMI中的碘CNR相當于90 kV掃描（90kV的TL圖像），而55 keV VMI中的碘CNR相當于120 kV掃描。
有幾項臨床研究對PCD-CT的VMI圖像質量、CNR以及與EID-CT相比對患者造成的相關輻射劑量進行了調查。一組50名患有肝轉移的腫瘤患者使用PCD-CT在120 kV電壓下進行掃描，另一組50名患者使用EID-CT在自動選擇管電壓的情況下進行掃描，其中大部分掃描建議使用100 kV電壓。與EID-CT的多色圖像相比，PCD-CT的VMI在70 keV時顯示出更低的圖像噪點，在輻射劑量相似的情況下，40-70 keV范圍內的CNR始終更高（PCD-CT的CTDIvol為6.7 mGy，EID-CT為6.4 mGy）。此外，在低keV下，低血管化肝轉移灶的清晰度明顯更高，與低體重指數患者相比，高體重指數患者可從PCD-CT中獲益，因?yàn)閳D像噪聲和病灶清晰度都得到了保留。在另一項研究中，40名患者在第三代DSCT的高螺距模式下接受了胸腹主動脈CTA。通過自動選擇管電壓（參考電壓100kV）來選擇最佳管電壓。每位患者都在管電壓為120 kV的PCD-CT上接受了輻射劑量匹配的后續掃描，并在40、45、50和55 keV下重建了VMI。與EID-CT圖像相比，40和45 keV PCD-CT的平均CNR明顯更高，超重患者的CNR增益更高。在主觀圖像分析中，考慮到40和45 keV的圖像噪聲增加，45至50 keV的VMI被認為是最佳折衷。在其他研究中也觀察到碘CNR在極低keV（如40 keV）時最高，但由于40 keV時圖像噪聲較高，診斷時首選稍高的keV（如50 keV）的趨勢。在一項對39名門靜脈期接受增強腹部PCD-CT的患者進行的比較研究中，作者發現在50 keV下對VMI進行標準化重建的效果最佳，與EID-CT相比，在相同輻射劑量下，主觀圖像質量相似，CNR明顯更高。圖10顯示了腹部CT掃描的臨床實例。在對80名疑似肺栓塞(PE)患者進行的PCD-CT檢查中，50 keV的VMI的主觀PE可見度最高。對于冠狀動脈CTA，在模型評估和對10名患者的研究中，如果結合高水平的迭代重建（QIR3和QIR4），40 keV的VMI更受青睞。
圖10 用PCD-DSCT（120 kV、144×0.4 mm、CTDIvol = 4.8 mGy）掃描的肝硬化和消融后腫瘤復發患者的CT圖像。隨著VMI（左側和中間）的KeV水平降低，碘CNR增加，腫瘤復發（箭頭）變得更加明顯。碘圖像（右）可以量化碘吸收。
同時，還研究了在低能量下使用VMI時減少造影劑的可能性。在PCD-CT的動態循環模型中，即使造影劑濃度降低50%，冠狀動脈CTA中以40keV重建的VMI也能達到診斷上足夠的碘CNR。在一組60名患者中，造影劑用量減少25%（從三相方案中370 mgI/ml造影劑的70 ml減少到相同造影劑的52.5 ml）的方案顯示，在相同輻射劑量下，與EID-CT相比，PCD-CT的主動脈CTA質量并不遜色，此時50 keV的VMI是客觀和主觀圖像質量之間的最佳折中方案。
在不同能量下重建VMI的能力可提高診斷可信度。在使用50 keV的VMI與大螺距PCD-DSCT進行冠狀動脈CTA時，低造影劑劑量方案（30ml的350mgI/ml造影劑而不是常規的60mL）在一組27名患者中產生了診斷圖像質量。在評估與鈣化斑塊和支架相關的管腔狹窄時，增加100 keV VMI提高了診斷信心，并通過減少開花偽影降低了9名患者的CAD-RADS評分。
虛擬單色圖像也可用于無造影劑的CT掃描，在這種情況下，必須特別注意選擇用于鈣化評分等定量應用的keV水平。通過選擇適當?shù)腒eV組合和迭代重建強度（量子迭代重建QIR，西門子醫療），EID-CT的鈣化評分結果可以在PCD-CT上重現。在一項結合模型和患者的研究中，作者使用70 keV和QIR 0或65 keV和QIR3或QIR 4的VMI對120 kV PCD-DSCT掃描進行了精確的冠狀動脈鈣化評分。在90 kV電壓下使用65 keV和QIR 3以及在Sn100 kV電壓下使用70 keV和QIR 1進行圖像重建，可獲得與EID-CT相媲美的鈣化評分結果，并有可能大幅減少輻射劑量。
虛擬平掃圖像具有臨床意義，因?yàn)槿绻麍D像質量足夠高，就無需進行CT平掃，從而減少了患者的總輻射劑量。有幾項研究對PCD-CT的VNC圖像質量進行了調查，其中一些有爭議的結果可能是早期軟件和掃描儀版本造成的。在一個擬人化腹部模型的VNC圖像中觀察到平均絕對誤差為4.1 HU，該模型帶有碘化肝臟插入物（1.4 mgI/ml）和19個肝臟病灶（碘含量為0-5 mg/ml）。這一模型結果在15例肝臟低密度病變患者中得到證實，與TNC圖像相比，VNC圖像的平均誤差為3.7 HU。在一組100名患者中，PCD-CT動脈和門靜脈相的腹部VNC圖像與TNC圖像相比，CT衰減準確，圖像質量良好，76%的測量誤差小于5 HU，95%的測量誤差小于10 HU。VNC圖像的主觀圖像質量評分較低；但99%-100%的患者都能達到診斷質量。其他研究?jī)A向于顯示VNC和TNC之間存在較大差異，PCD-CT的VNC圖像導致腎上腺腺瘤真實平掃衰減的高估和低估。在研究可能的臨床應用時，發現PCD-CT的VNC圖像在評估肝臟脂肪變性和增強肺掃描的肺氣腫定量方面可靠。
高時間和空間分辨率與光譜數據采集相結合，為心血管CT帶來了新的應用。例如，將材料分解為碘和鈣可用于去除cCTA中的碘，只留下冠狀動脈中的鈣（PURE Calcium，西門子醫療）。與分解為碘和軟組織（VNC圖像）的普通材料不同，鈣在兩種基礎材料圖像之間分裂，因此在VNC圖像中的密度降低，而這種特殊材料分解的目的是保留PURE Calcium圖像中的鈣密度，使其有可能用于鈣評分。一項對67名患者進行的研究表明，TNC圖像與鈣化評分有很高的相關性，但仍低估了從純鈣圖像得出的鈣化評分。相比之下，VNC圖像得出的鈣化評分被低估的程度要大得多。
在一個相關的應用中，也是基于將物質分解為碘和鈣，將鈣化斑塊從CTA成像的對比劑填充血管中去除，以提供虛擬非鈣化圖像（PURE Lumen，西門子醫療）。一項模型研究表明，在模擬心率高達每分鐘80次的情況下，由嚴重鈣化斑塊引起的開花偽影減少，圖像可解釋性提高。因此，這種應用可以更好地評估血管管腔；不過，其功效還有待臨床研究證實。圖11顯示了一個臨床實例。

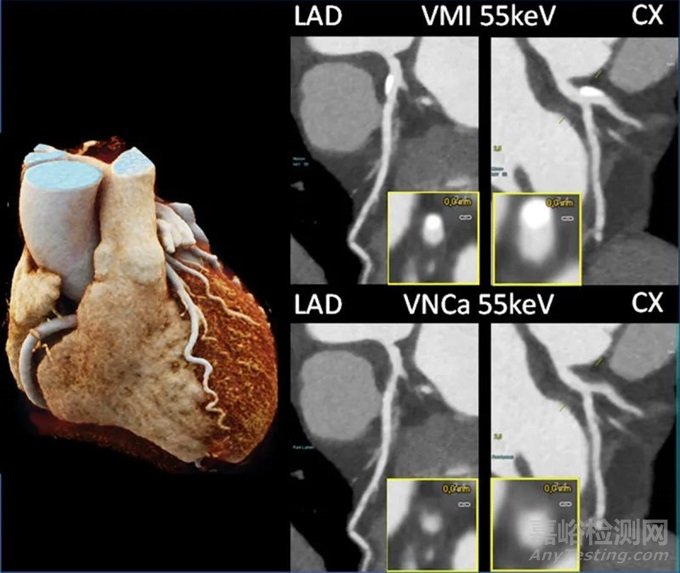

圖11 用PCD-DSCT掃描的LAD和CX有鈣化的患者的冠狀動脈CTA圖像（120 kV、144×0.4 mm、0.25 s旋轉時間、66 ms時間分辨率）。55 keV虛擬單色成像（上）中顯示的鈣化在55 keV虛擬非鈣化成像（下）中被去除。
如果采用2個以上的能量閾值，如圖2中的4個，原則上可以分離出2種以上的基底材料。例如，可以像以前一樣選擇碘和水作為基礎材料，然后從這兩種材料中分離出第三種材料。不過，這只有在第三種材料的K-edge處于40至100 keV之間的相關CT能量范圍時才可行。遺憾的是，人體中天然存在的所有元素都不具有這個范圍內的K-edge，因?yàn)樗鼈兊脑有驍?shù)太低。因此，必須將釓、金、鉿或鎢等原子序數較高的元素作為造影劑引入人體，以實現多物質分解。此用是臨床前研究的主題。
四、展望
要將PCD-CT廣泛應用于臨床，僅展示其技術能力是不夠的。相反，必須證明PCD-CT對診斷準確性和診斷信心有積極影響，最好還能改變患者的臨床治療。初步研究已經表明，在不同的臨床領域，這些技術對診斷性能和診斷準確性都有影響，而更大規模、更全面的臨床研究也必將隨之而來。
此外，我們可能會看到，通過基于放射組學和深度學習等的精細圖像分析，高分辨率PCD-CT數據中的大量信息將得到更好的利用。這方面的初步研究已經啟動。例如，由于PCD-CT具有更好的空間分辨率和信噪比，因此可以檢測主動脈周圍脂肪組織的紋理變化是否與局部主動脈鈣化有關，從而為動脈粥樣硬化的發展提供生物標記。對腹部VMI和心肌中放射組學特征的穩定性進行了研究，結果表明左心室心肌的某些紋理改變可能與Agatston評分估計的冠狀動脈鈣化嚴重程度有關。
編譯整理自：Flohr T, Schmidt B. Technical Basics and Clinical Benefits of Photon-Counting CT. Invest Radiol. 2023 Jul 1;58(7):441-450. doi: 10.1097/RLI.0000000000000980. 僅供專業人士交流目的，不用于商業用途。
