1、測試背景
客戶懸掛連接螺栓（雙頭螺栓）見圖1，在裝配過程中用定值扭力扳手（70Nm）打扭力時，未達額定值即發生早期斷裂。根據客戶要求，對送檢斷裂螺栓進行失效分析測試，以期找出螺栓斷裂原因。

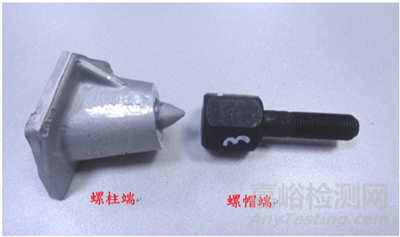

圖1 斷裂懸掛連接螺栓樣品圖
2、樣品信息
螺栓材質為45鋼，加工工藝為：原材裁切→冷鐓成型→機加工螺紋→熱處理（淬火+回火）→表面發黑處理。

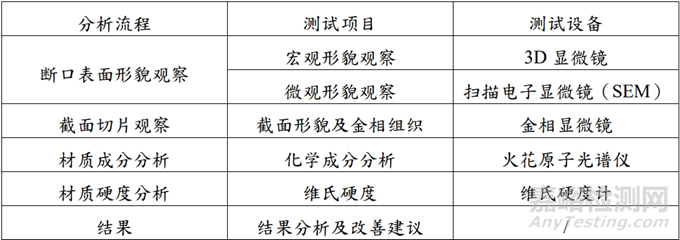

3、測試流程、項目及設備信息
4、測試結果分析
4.1宏觀形貌觀察

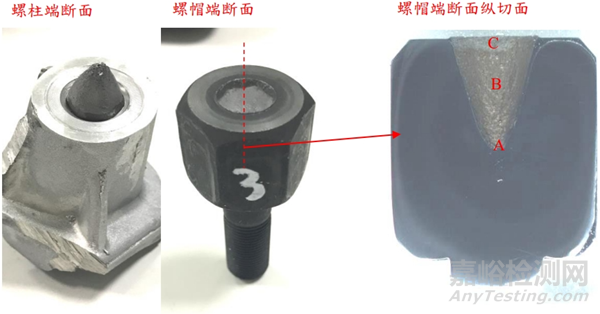

斷裂位置為六角螺帽與鑄鋁支架側螺柱端連接處，螺柱端斷口呈筆尖狀，螺帽端斷口呈錐形凹坑；斷面整體呈灰黑色，裂紋起源于螺帽端芯部（A位置），沿中部（B位置）擴展至螺帽與螺柱連接處表面（C位置）。
圖2 斷口宏觀形貌圖
4.2微觀形貌觀察及成分分析

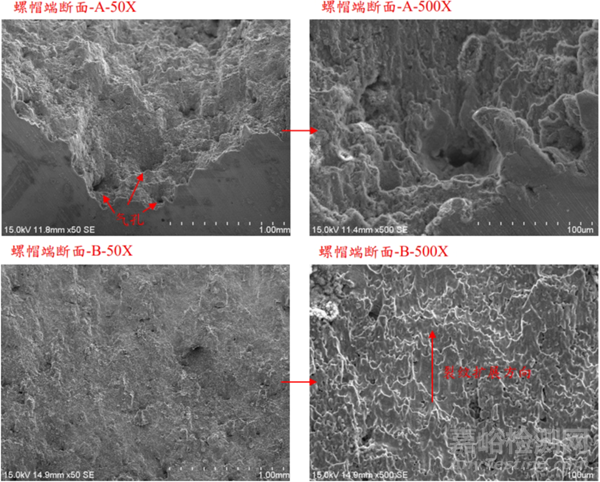

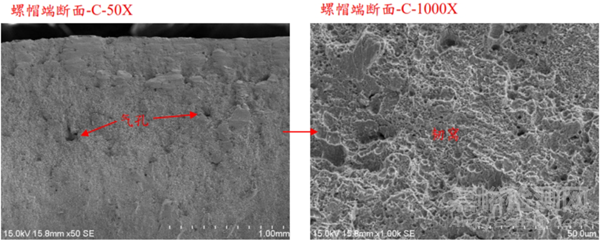

裂紋源A位置可觀察到較多氣孔和一些小韌窩；擴展區B位置可觀察到一些剪切韌窩；終斷區C位置存在一些磨損（因位置靠近邊緣，可能為斷裂后人為磨損），部分位置可觀察到細小的等軸韌窩，斷面整體為韌性斷裂。
圖3 斷口微觀形貌圖

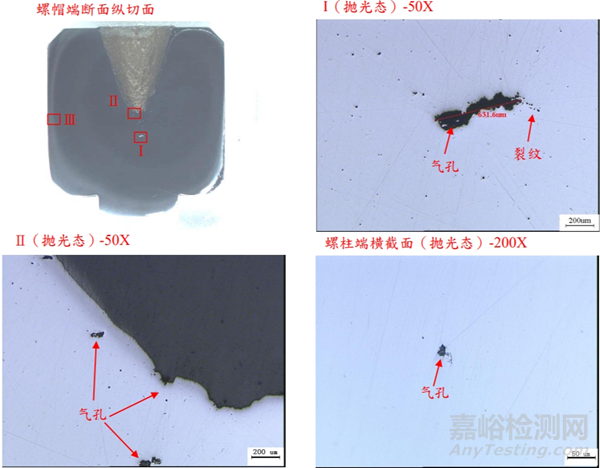

4.3截面切片觀察
1.斷裂螺栓螺帽芯部（位置Ⅰ）、裂紋源處（位置Ⅱ）和螺柱端橫截面均可觀察到大小不一的氣孔缺陷（部分氣孔邊緣存在微裂紋），觀測面最大氣孔尺寸長達632μm。

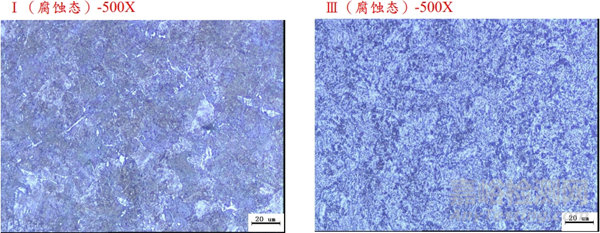

2.螺帽端芯部（位置Ⅰ）組織為珠光體+沿晶界分布的鐵素體，強度較低；螺帽端表面（位置Ⅲ）組織為回火索氏體。
圖4 斷口截面切片+金相組織圖
4.4基材成分分析

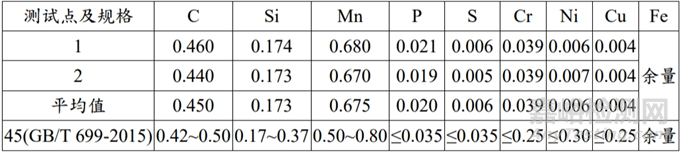

懸掛連接螺栓材質成分見表1，符合GB/T699-2015中45鋼成分規格。
表1 基材成分結果表（%，質量百分比）

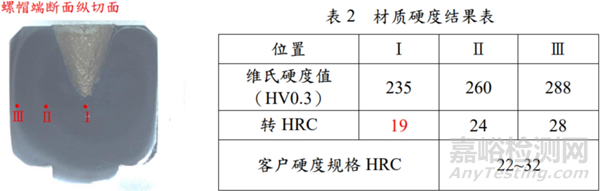

4.5材質硬度分析
參照客戶所給硬度規格，螺帽端芯部硬度偏低，未達到客戶規格要求。
5、結論與建議
結論：
綜上所述：懸掛連接螺栓由于螺帽端芯部存在較大氣孔、氣孔邊緣存在微裂紋等缺陷，伴隨芯部組織不均勻、硬度偏低等異常；螺栓在預緊過程中承受軸向應力，在芯部缺陷處產生應力集中，超過芯部材料強度極限，形成裂紋源，進而向外擴展發生斷裂。
建議：
1.加強懸掛連接螺栓的原材料品質管控，對來料是否有缺陷進行嚴格的檢查，保證內部質量；
2.改善熱處理工藝（適當延長淬火保溫時間），保證懸掛連接螺栓芯部和表面的組織及硬度的均勻性一致。
