導讀：在分析儀器的研發、制造和使用過程中，針對理論與實踐經常出現的一些錯誤概念進行討論，并從儀器學理論和與國際接軌的方面提出正確的表述，對廣大分析儀器研發制造者和使用者都有參考價值。
很多分析儀器的研發制造者和使用者，沒有完全搞清楚或根本沒有搞清楚分析儀器中核心技術指標的概念，特別是指標的物理意義、分析誤差的影響、表述方法、國際接軌等方面，至今還有人在使用早已過期或被淘汰的儀器學名詞。本文針對這些問題，結合作者長期實踐、參考儀器學理論和國際接軌的有關論述，對這些問題進行了討論。希望對廣大從事分析儀器研發制造和分析儀器應用的科技工作者有重要參考意義。
吸光度和光密度
吸光度（Absorbance）指物質對光的吸收。Beer[1] 的研究結果是吸光度與物質的透光率（Transmittance）的對數成正比，又稱之為比爾定律。其表達式為：A=-LogT；式中A為吸光度；T為透光率（透光率與物質的濃度成正比）。
光密度（Optical density）是指物質的光學密度（過去人們用它表示物質對光的吸收，并且用O.D表示）。因為O.D，不能準確表達物質對光的吸收，所以在1982年，國際物理學會年會就廢除了光密度這個名詞。但至今仍有人使用這個被淘汰了很久的名詞，應該予以糾正。
基線平直度和噪聲[2]-[3]
基線平直度是指在每臺光吸收類儀器的波長范圍內，每個波長上噪聲的最大值就是儀器的基線平直度（Baseline straightness）。測試方法是：在整個波長范圍內進行掃描，哪個地方的峰-峰值最大，它就是該儀器的基線平直度。但是因為有的儀器在整個波長范圍內掃描后，有些波長上的噪聲很大，儀器的基線平直度不達標，所以，提出在波長范圍內兩端各縮短20 nm來測基線平直度，儀器就達標了。事實上這是不正確的，因為基線平直度的定義就是在整個波長范圍內進行掃描，所以這種方法測試得到的是虛指標。人們應該對基線平直度正確理解，對錯誤的測試方法予以糾正。
噪聲（Noise），是指儀器在500nm處隨機輸出的信號，以此來粗略比較儀器噪聲的指標（500nm處的噪聲大或小，其他波段的噪聲可能就會大或?。?。其測試方法：儀器固定在500 nm處，時間掃描在60 min內（國際接軌的方法），任取10 min，或在30 min內（我國的國家標準），任取10 min，這10 min內的最大值與最小值之差就是噪聲。目前我國相關企業對基線平直度和500 nm的噪聲指標的理解和測試方法還存在不少缺陷，應該引起高度重視，采取正確的、國際接軌的方法。
準確度和重復性
準確度（Accuracy）是指測量值與真值（或理論值）之差。它是分析儀器研發制造者和分析測試工作者最關心的核心指標之一，也是衡量儀器好壞的關鍵之一。準確度一般用標準片或標準液測試，測試點一般是546.1nm、435.8nm、365.0nm、313.0nm、253.7nm等等。但是313.0nm因為信號弱，比較難測準。準確度可以是正值也可以是負值，所以前面應該加±符號。重復性是多次測量中的最大值與最小值之差，所以它的數字前面不能加±符號。但是很多人忽略了這一點，將準確度與重復性的數字寫成一樣，都不加±符號。
精密度和精度
精密度（Precision）是指多次測試數據的離散性，也稱之為重復性（Repeatability）；而精度是包含精密度和準確度的名詞，因此精度與精密度是絕然不同的兩個概念。但是，目前國內外很多科研工作者將精密度和精度兩個概念混為一談，隨意亂用。精密度和精度這兩個名詞雖說只相差一個字，但其物理意義完全不同，值得大家重視。分析儀器檢測數據的光度準確度、精密度（重復性）、精度三者的物理概念區別很大！分析儀器研發制造者、使用者搞清楚這三者的物理概念、相互的關聯非常重要，應該高度重視。
為了說明上述指標的物理意義和區別，wensted[4]和Owen[5]教授做了很多研究，下圖是他們提出的比較示圖，可以清晰的說明上述問題。
下圖中：(a)精密度和準確度都較差；(b)精密度好，準確度差；(c)精密度差，準確度好；(d)精密度和準確度都好，這就是精度好！所以精度包括精密度和準確度。
目前，國內外很多公司，都混淆這三者的概念，經常有人泛用，可謂眉毛胡子一把抓！
分光光度計和光度計
顧名思義，分光光度計（Spectrophotometer），是分光的光度計，而光度計（photometer）是不分光的。但是很多科研工作者隨意定義，例如：原子熒光光度計是能量分散型的儀器，目前還沒有分光型的原子熒光分光光度計儀器，只有原子熒光光度計；但是很多科研工作者經常把原子熒光光度計說成原子熒光分光光度計。
線性和線性動態范圍
一般來講，線性（Line）是指同一濃度上，取2、4、6、8、10的量（濃度或各種量綱的量）作出的直線，例如：光譜、色譜分析中的工作（標準）曲線。
而線性動態范圍（LDR）是指取以數量級遞增或遞減的量（濃度或各種量綱），例如:2×10-8、2×10-7、2×10-6、2×10-5、2×10-4等作出的直線，它代表儀器所應用的樣品最小和最大的范圍。LDR在光譜、色譜分析工作中非常重要[3]，值得廣大科研工作者重視。Line和LDR是完全不同的概念。建議大家不要混淆。
PPM和濃度
PPM指的是百萬分之一（10-6），是無量綱的；而濃度是指單位體積溶劑中所含物質的含量，是有量綱的，例如：µg/L、mg/L、g/L等等。但是，在日常的分析檢測工作中，經常看到有人說“濃度是多少PPM”。經常有人把PPM說成µg/L,這也是在混淆概念，值得重視的問題。
吸光度誤差和透過率誤差
如前所述，吸光度是物質對光的吸收，表達式為： A=-LogT（A為吸光度，T為透過率）。所以，吸光度誤差就是物質對光吸收的誤差，即ΔA。透過率是指物質對光吸收了一部分，透過了一部分，二者的比值就是透過率。其數學表達式為：T=I/I0，式中T為透過率，I0為入射光，I為透射光。所以，透過率誤差就是ΔT。但是ΔA和ΔT二者的概念是絕對不同的。這方面國內外很多科技工作者也沒有搞清楚，或者沒有完全高清楚。作者對此作了很多研究。請讀者參閱：《李昌厚著，紫外可見分光光度計，北京：化學工業出版社，2003》和《李昌厚著，儀器學理論與實踐，北京：學出版社，2008》。
穩定性、漂移和重復性[3]
穩定性是分析儀器的重要指標之一、是分析儀器可靠性的基礎。目前國內外科研工作者經?；煜拍睿麄冋f“漂移小就是穩定性好”，這是不完全的說法。當然，儀器的漂移大，肯定不是受使用者歡迎的好儀器。如果儀器的漂移很小，但是重復性差：即同一臺儀器，對同一個樣品，在同一時間，同一個操作者，多次操作，所得數據不同；或同一臺儀器，對同一個樣品，在同一時間，不同的操作者，多次操作，所得數據不同；或同一臺儀器，對同一個樣品，在不同時間，同一個操作者，多次操作，所得數據不同；或同一臺儀器，對同一個樣品，在不同的實驗室，同一個操作者，多次操作，所得數據不同，這也肯定不是使用者所歡迎的好儀器。所以，我們說分析儀器的穩定性應該包括漂移和重復性。
浴盆效應和故障率[3]
一臺儀器的故障率多與少很重要，人們總是希望自己的儀器故障率越小越好。但是很多人因不了解儀器學理論，也對儀器的故障率含義不清楚。經常會聽到有些儀器銷售商介紹他們的儀器是“0” 故障率、30年不會出故障。如果一臺分析儀器的故障率很高，經常出故障，它的可靠性肯定不好，一定不是臺好儀器。但是，我們絕對不能說一臺分析儀器的故障率為“0”，或者說儀器是“0”故障率、30年不會出故障。作者多次見到過日本某醫療儀器公司推銷高電位治療儀，他們說：“我們的儀器永久保修，保證30年不出故障”。任何現代分析儀器的組成，都是有電子學部分的，其電子學元器件都有電子元器件失效的浴盆效應問題。即：電子元器件不可能使用30年卻不出現故障。一般電子元器件使用到一定時間后，它自然會失效，會出現頻繁的故障。這就是眾所周知的電子元器件失效的浴盆效應理論（電子元器件的失效期一般為10年）。電子元器件失效的浴盆效應理論，是儀器學中電子學理論的一部分，是不能違背的。電子學元器件失效的浴盆效應如圖所示。

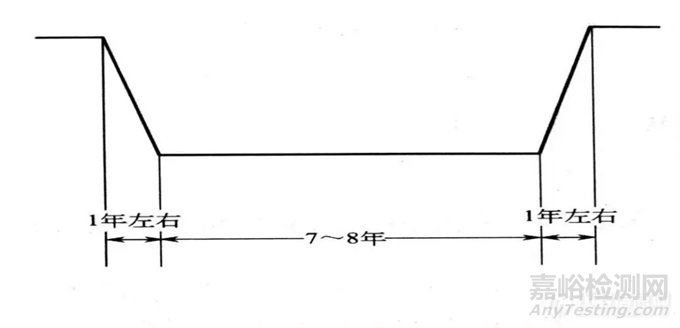

電子學元器件失效的浴盆效應理論原理圖
在上圖電子元件失效的浴盆效應的前沿時期，儀器的故障率較頻繁。其前沿期大約需要1年左右的時間；有些制造商在廠里對儀器進行較長時間的老化，可以將前沿期在工廠車間里面提前解決（或大部分在工廠車間里面解決），儀器到了用戶手里，很快就可進入穩定期（盆底），此時儀器的故障率小，使用者對其非常滿意。具體來說，儀器到達電子元器件失效的浴盆效應的盆底時儀器將非常穩定，這段時間大約是8年左右。等到儀器使用時間到達浴盆效應的后沿期，儀器的故障率又會開始上升，并且，隨著時間的推移儀器故障會非常頻繁；這段時間大約是一年左右。前沿期、穩定期、后沿期三者之和約為10年左右。所以，國外發達國家的分析儀器使用10年就更新，這是有理論根據的。國外因其富有，科研工作者的儀器使用了10年就更新（儀器到達了電子元器件失效的浴盆效應終點），不采取維修辦法；而我國或一些發展中國家，因為經濟原因，電子元件失效的浴盆效應十年到期了，就采取對儀器維修（調換新的電子元器件）后繼續使用的辦法，這也是正常的，并且是符合儀器學理論的。
綜上所述，儀器的“0故障率”、30年不會出故障是不存在的。講醫療電子儀器“30年不出故障”是違反儀器學理論的。只有說儀器的故障率低，其故障率符合儀器學中電子元件失效的浴盆效應才是正確的。因此，我們在設計、使用、評價儀器時，特別是挑選分析儀器時，一定要重視浴盆效應和故障率的問題。
主要參考文獻
[1]A.Beer, Ann.der Physik.Chemie,(3),26,78(1852).133.
[2]李昌厚著, 紫外可見分光光度計，北京：化學工業出版社，2005.
[3]李昌厚著, 儀器學理論與實踐, 北京: 科學出版社, 2008.
[4]Wensted，lnstrument Check Systems,Published in Great Britain by Hencry Kimpton PublishersLondon,1971.
[5]Tony Owen, Fundamentals of UV-Visible Spectroscopy, 1996, Germany Hewkett-Packard publication number 12-5965-123-E.
