導 語
近日，中國科學院自動化研究所侯增廣醫療機器人團隊李國濤等提出了一種膝關節外骨骼空間自對齊機制，實現了膝關節屈伸伸展和髖關節內旋外旋的同時運動輔助。針對人體與機器人關節軸線的不對齊問題，建立了膝關節外骨骼的運動學模型，證明了該外骨骼的運動相容性。提出了基于全局力矩操作度指數的膝關節外骨骼優化方法，提高了力矩傳遞能力。相關研究成果已發表在《IEEE Transactions On Neural Systems And Rehabilitation Engineering》中。
1、研究背景
傳統膝關節外骨骼設計，通常將膝關節簡化為一個簡單的旋轉關節，并未考慮人機關節軸的錯位，這會對用戶產生不良交互力，降低佩戴舒適度。自對齊機構是解決人機關節軸線錯位問題的重要途經，但目前的設計都基于平面自對齊機構，其無法適應三維空間中膝關節的瞬時旋轉中心，空間自對齊機構設計方法仍不清晰。軟性外骨骼和剛?cè)峄旌贤夤趋酪部梢杂糜谔岣叽┐魇孢m度，但是它們往往難以獲得期望的載荷能力。因此，本研究專注于研究基于空間自對齊機構的剛性外骨骼機器人，以確保外骨骼既有足夠的載荷能力，又具備良好的穿戴性能。
2、研究概述
基于功能化導電聚合物的設計，研究團隊設計了功能化聚苯胺基時序黏附水凝膠貼片。它可以實現心臟的同步機械生理監測和電耦合治療，并牢固附著在心臟表面監測心臟的機械運動和電活動。
膝關節外骨骼可以同時輔助膝關節的屈曲伸展和髖部的內旋外旋運動，也可以通過膝關節外骨骼完成二者的協同運動輔助。使用該膝外骨骼機器人有望拓展康復訓練模式，增強下肢運動輔助的靈活性，以提高外骨骼的康復效果。因此，本研究設計了一款具有髖部內旋外旋功能的便攜式膝關節外骨骼機器人。

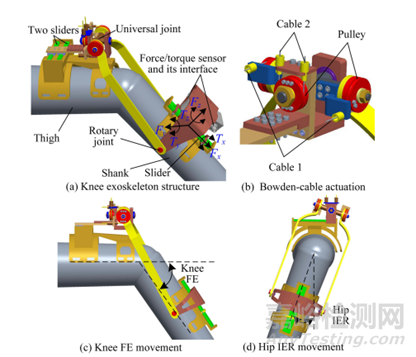

圖1 膝關節外骨骼的設計。(a)和為整體結構和驅動單元，(c)和表示膝關節的屈曲伸展運動和髖部的內旋外旋運動。
圖1給出了帶有力矩傳感器的膝關節外骨骼整體結構圖。其中膝關節外骨骼由一個萬向節、一個旋轉關節、兩個滑動關節和一個力矩傳感器組成。為了增強結構強度，使用兩個滑塊構建了大腿上的滑動關節，并使用一個較大的滑塊構建了小腿上的滑動關節。在膝關節外骨骼中，使用纜繩1和相應的兩個滑輪來驅動與膝關節屈曲伸展相對應的萬向節的旋轉關節，而使用纜繩2和相應的滑輪來驅動與髖關節內旋外旋相對應的另一個旋轉關節。
本研究通過實驗證明了所提出的外骨骼在膝關節屈曲伸展和髖關節內旋外旋運動方面的性能。具體包括：運動學透明度驗證、運動范圍測試、相互作用力實驗和運動輔助實驗。
實驗結果如下：圖2給出了在輔助膝關節屈曲伸展運動期間的相互作用力和扭矩的實驗結果。定義每個力/力矩的均值的絕對值為AM。定義三個力/力矩的AM平方和的算術平方根為力/力矩的SRAM。圖3給出了三個外骨骼的AM的結果。相對基于平面自對齊機構的外骨骼機器人，所設計的膝關節外骨骼的Fx，F(xiàn)y，F(xiàn)z，Tx，Ty和Tz的AM分別降低了38.8%，2.0%，8.0%，53.7%，11.5%和10.6%；相對傳統單軸外骨骼，降低了89.8％、73.1％、14.1％、87.0％、79.1％和16.3％。相對基于平面自對齊機構的外骨骼，所設計外骨骼機器人的力和力矩的SRAMs分別降低了8.1％和26.4％；相對傳統單軸外骨骼，降低了28.1％和72.1％。

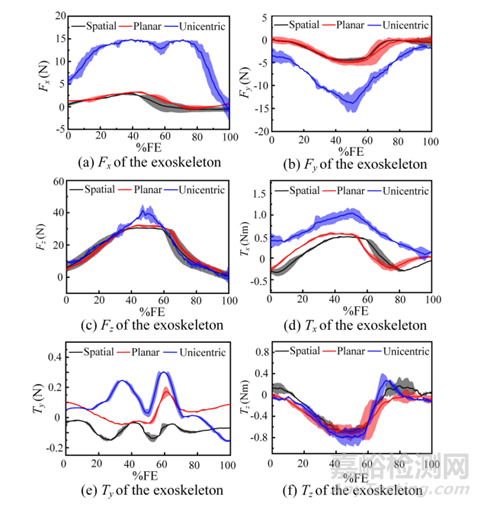

圖2 膝關節屈曲伸展輔助的相互作用力和力矩實驗結果。%FE表示任務進度的百分比。

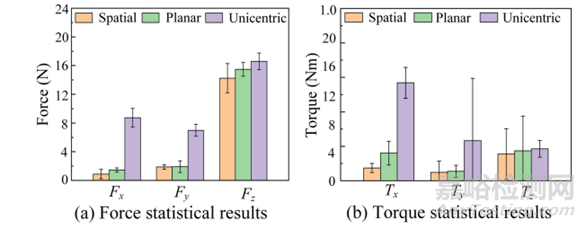

圖3 膝關節屈曲伸展運動輔助期間相互作用力和力矩的AM統計結果。
圖4展示了髖關節內旋外旋運動輔助的實驗結果，圖5呈現了滑塊解鎖和滑塊鎖定狀態下的AM結果。在滑塊解鎖狀態下，開發的外骨骼的Fx，F(xiàn)y，F(xiàn)z，Tx，Ty和Tz的AM分別比鎖定狀態下低了30.5%，8.0%，33.7%，47.8%，28.6%和44.8%。相對滑塊鎖定狀態，所設計的膝關節外骨骼在滑塊解鎖狀態下的力和矩SRAM分別比鎖定狀態下低了6.4%和45.7%。實驗結果表明，在膝關節屈曲伸展和髖關節內旋外旋運動兩種運動輔助功能方面，所提出的外骨骼均比現有的外骨骼表現出更低的相互作用力和力矩。
圖4，髖關節內旋外旋輔助的相互作用力和扭矩實驗結果。%IER表示任務進度的百分比。

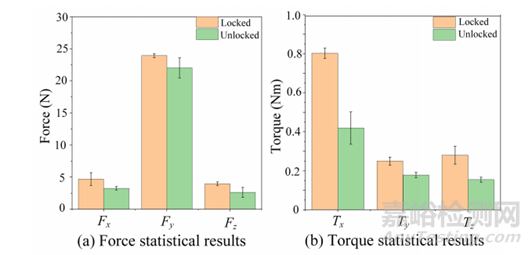

圖5，在髖關節內旋外旋輔助期間相互作用力和力矩AM的統計分析結果。
3、研究意義
本研究專注膝關節外骨骼的機構設計及其運動輔助功能，所設計的膝關節外骨骼在運動學透明度、ROM、交互作用力/力矩以及運動輔助等方面，均展現出優越的性能，為設計一種能夠在康復過程中同時輔助膝關節和髖關節運動的外骨骼康復機器人提供了新的思路。
參考文獻：
G. Li, X. Liang, H. Lu, T. Su and Z. -G. Hou, “Development and Validation of a Self-Aligning Knee Exoskeleton With Hip Rotation Capability,” IEEE Transactions on Neural Systems and Rehabilitation Engineering, vol. 32, pp. 472-481, 2024.
