近日，上海交通大學化學化工學院李林森團隊在Advanced Energy Materials發表題為“Catalyzing battery materials research via lab-made, sub-ampere-hour-scale pouch cells and long-term electrochemical monitoring by a reparable reference electrode”的論文。該論文第一作者是上海交通大學化學化工學院博士研究生王勇，通訊作者為上海交通大學化學化工學院李林森長聘副教授。
該工作通過詳細的軟包電池制備流程、工藝展示了基于實驗室級（＜5 g）材料的軟包電池驗證路線。并創新地提出了簡易、長壽命、可修復四電極技術，為電池設計、失效分析等提供了功能保障，結合超聲等多模態表征技術進一步推動二次電池中材料科學的發展。
電池材料研究對下一代電池的開發至關重要。然而，從實驗室規模研究（通常以克為單位）到工業相關研究（即千克量）的過渡一直受到放大合成的挑戰以及缺乏可靠的方法來驗證實驗室制造材料的電化學性能的阻礙。
為促進實驗室級新材料的研制和加速新材料向應用轉化的驗證，上海交通大學化學化工學院李林森課題組詳盡地報告和公開了sub-Ah級軟包電池的設計和組裝，提供了對幾種實驗室制造的克級質量（＜5 g）的鋰離子和鈉離子正極材料的驗證。與廣泛使用的紐扣電池相比，軟包電池表現出優異的循環穩定性和一致性，該團隊制備的LiNi0.8Co0.15Al0.05O2-石墨全電池在1000次循環后仍有84.29±0.16%的高容量保持率和優秀的一致性。此外，團隊還進一步設計了一個帶有可修復參比電極的四電極電池，以監測長期電化學測試中的阻抗增長、電極失效、析鋰等。它還可以與原位超聲成像等技術進一步集成，以實現多模態研究。這項工作為評估和提高實驗室發現的電池材料的技術準備水平提供了一個強大的平臺。

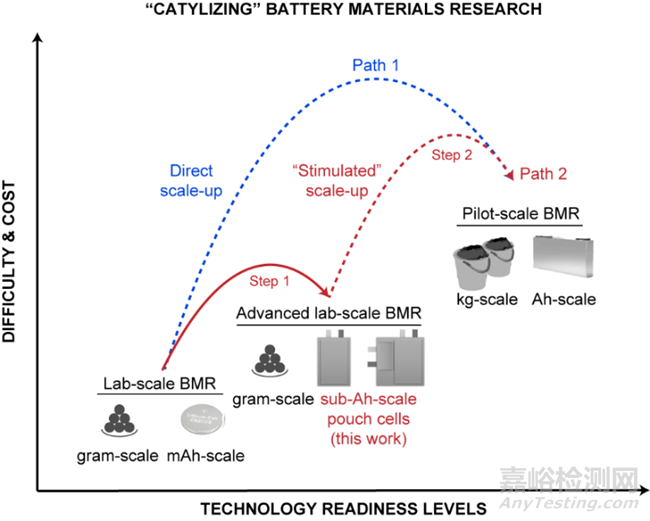

圖1.通過實驗室制造的軟包電池催化電池材料研究
在普通的研究實驗室中，電池材料通常以克為單位合成，并通過mAh級紐扣電池進行評估，在這種情況下，技術成熟度（TRL）較低。提升TRL需要公斤級材料，以便可以制造Ah級電池以進行全面的電化學測試。然而，擴大材料合成和加工規模是復雜、昂貴且充滿不確定性的（Path 1）。實驗室制造的亞 Ah 級軟包電池可以為少量電池材料提供驗證（Step 1 in Path 2），這反過來又激勵其放大合成以提高電池材料研究的技術成熟度（Technology Readiness Levels, TRL）（Step 2 in Path 2）。團隊首先詳實地報告了電極制備的具體流程，包括合格漿料的設計和精確厚度的電極涂布（圖2）。

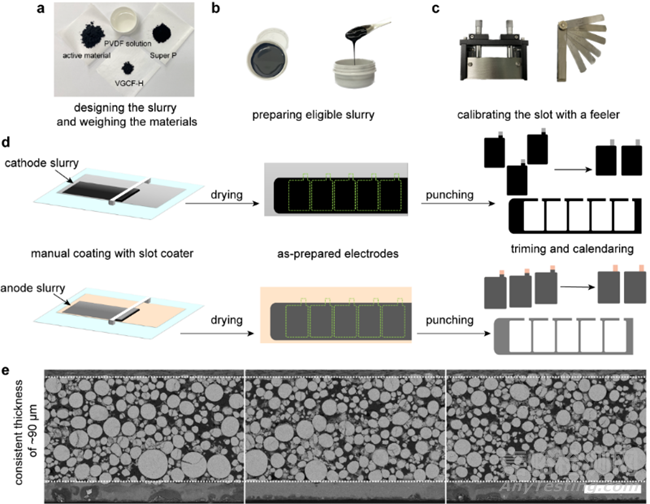

圖2.電池漿料和電極制備的示意圖。（a） 漿料材料稱量、（b） 漿料流動性和 （c） 狹縫涂布器和校準塞尺的照片。（d） 正負極涂布工藝的示意圖。（e） 代表性正極截面SEM圖像
而后，團隊針對電池的制備工藝進行了非常詳細的介紹（圖3）。在本工作中，電池制備采用Z形疊片，通過多層極片的設計可以有效地降低電池的內阻，提高材料的容量發揮，還可以減小循環過程中由于內阻造成的電壓降。

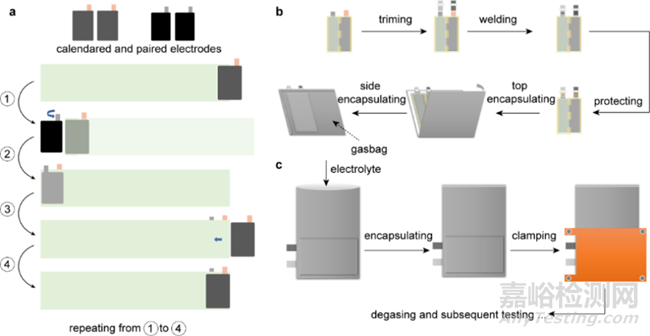

圖3.軟包電池制備示意圖。（a） 電芯制備。（b） 電池封裝。（c） 電池注液。
圖4.實驗室規模電池材料的軟包電池級評估。（a）單層電池照片。SC-NCM811-石墨單層軟包電池的化成曲線和 （c） 循環性能。（d）多層電池照片。四個平行制備的NCA-石墨多層軟包電池的化成曲線。（f）NCA-石墨多層軟包電池的倍率性能。（g-h）平行制備的NCA-石墨多層軟包電池與扣式電池循環性能對比。
在前述流程的基礎上，團隊針對單晶NCM-811、多晶NCA、富鋰錳基材料以及鈉離子電池正極材料等多種具有典型代表性的材料進行了測試。在單層、多層軟包電池中，材料的容量發揮較好，電池之間一致性較高，與NCA-石墨扣式電池相比，多層NCA-石墨軟包電池具有更好的循環性能與一致性，可以極大地縮小材料研究與產業化之間的壁壘，為材料產業化的潛力評測提供準確的數據。

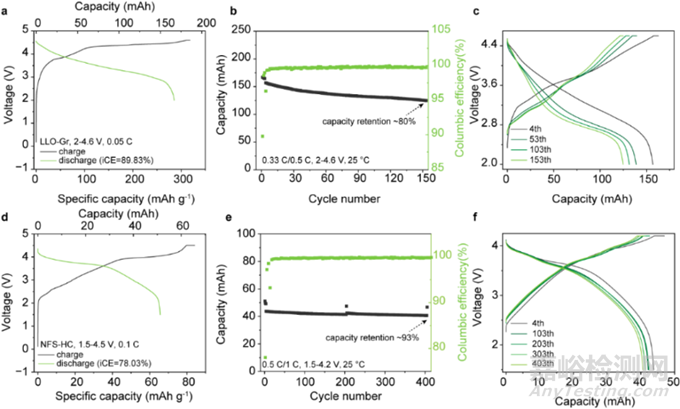

圖5.富鋰錳基（LLO）和硫酸鐵鈉（NFS）正極的軟包電池評估。多層 LLO-石墨軟包電池（a 至 c）和 NFS-硬碳軟包電池（d 至 f）化成曲線、循環性能和充放電曲線。
此外，團隊創新性地在傳統三電極概念的基礎上，率先提出了四電極體系的構建，即，將參比電極的構建從傳統法（從工作電極上取鋰）中解放出來，利用額外的無負極電芯（即以含鋰正極極片和銅箔組成的電芯）實現參比電極的構建。這樣一來不但可以避免工作電極的鋰損失（圖6b）、在更長時間內實現工作電極的檢測（圖6c）、實現負極的析鋰監測（圖6f）或者測試更準確的阻抗數據（圖6g）、在不停下工作電極循環的過程中實現參比電極的原位再生（圖6h），還可以有效地檢測參比電極的電位變化。

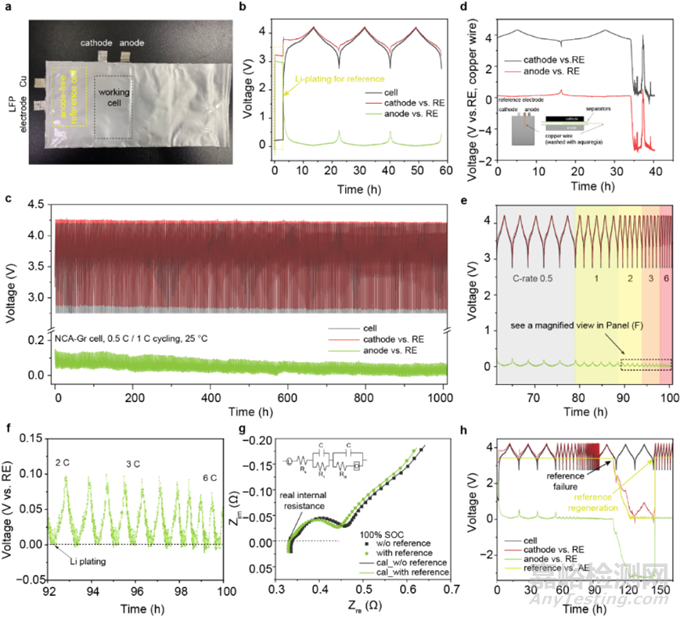

圖6.四電極系統在實驗室制造的軟包電池中的設計和應用。（a） 具有多層NCA-Gr軟包電池和LFP-Cu參比電極的典型四電極系統的照片。NCA、Gr、Cu 和 LFP 充當工作電極（正極）、對電極（負極）、參比電極和輔助電極。四電極系統軟包電池在化成過程和長期循環（c）過程中的典型時間-電壓曲線。（d） 使用銅絲的經典參比電極的三電極系統的電壓曲線。（e）配備四電極系統的多層NCA-石墨軟包電池的電壓曲線。（f）負極與參比電極的電壓曲線，在2C或者更高倍率充電時可以明顯觀察到析鋰。（g）多層NCA-石墨軟包電池電化學阻抗譜。（h）參比電極失效及原位再生的電壓曲線。
最后，團隊將四電極技術與先進表征技術（如超聲成像技術）有效耦合起來，實現了多模態測試方法的設計。利用超聲成像技術可以在析鋰準確監測的同時實現析鋰位置的準確判斷和動態變化研究。這一技術為新型材料的準確評估、電池失效研究等提供了非常強大的平臺和技術支持。

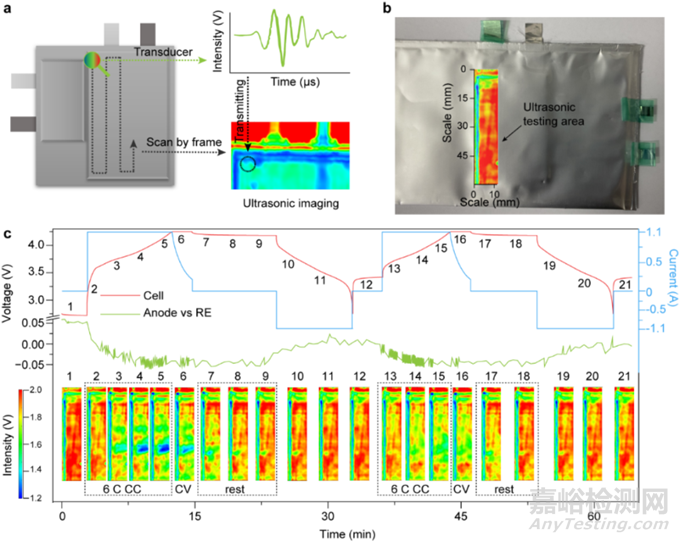

圖7. 四電極軟包電池與原位超聲成像多模態測試方法。（a）超聲成像測試的示意圖。（b）帶有四電極系統的NCA-石墨軟包電池的照片以及該電池的相應超聲波傳輸圖像。（c）6 C倍率下對四電極電池進行充放電和原位超聲波成像（即在1/6小時內完全充電/放電）。紅色和綠色曲線是電池電壓負極電壓曲線。超聲圖像在傳輸模式下收集，并定位在電壓曲線下的相應電壓下。探測區域（5.8×1.2 cm2）位置與圖所示相同。
論文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/aenm.202304512
本文內容來源：https://news.sjtu.edu.cn/jdzh/20240304/194193.html
