RC電路是一種用來濾除特定頻率的噪聲或干擾信號的電路。
它由一個電阻(R)和一個電容(C)組成。
為什么添加RC電路可以有效抑制振鈴現象
RC電路的作用是根據電容的頻率特性濾除高頻或低頻信號。當信號頻率高于或低于RC時間常數(τ= R×C)時，電路對這些頻率的信號有較高的阻抗，從而使信號的振幅減小。這樣，只有接近時間常數的頻率信號能夠通過電路，其他頻率的信號會被濾除或衰減。
RC吸收電路常用于消除電源線上的高頻噪聲、音頻線上的低頻噪聲以及在通信和音頻系統中的濾波應用。它可以有效地濾除不需要的信號，提高系統的信噪比和性能。
此外，RC吸收電路還可以用于變壓器保護。當變壓器發生短路故障時，RC吸收電路可以通過將電能轉化成熱量來吸收短路電流，從而保護變壓器免受損壞。
總之，RC電路的作用是通過對特定頻率的信號提供阻抗，從而濾除不需要的信號或保護其他電路免受損壞。
如何添加RC電路才能抑制振鈴現象？

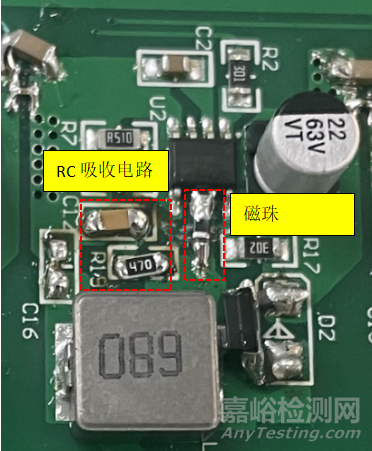

RC電路應當放置在緊靠開關節點和功率地。通過在芯片的7腳追加RC吸收電路，同時串連磁珠可以有效抑制振鈴，減小高頻干擾。

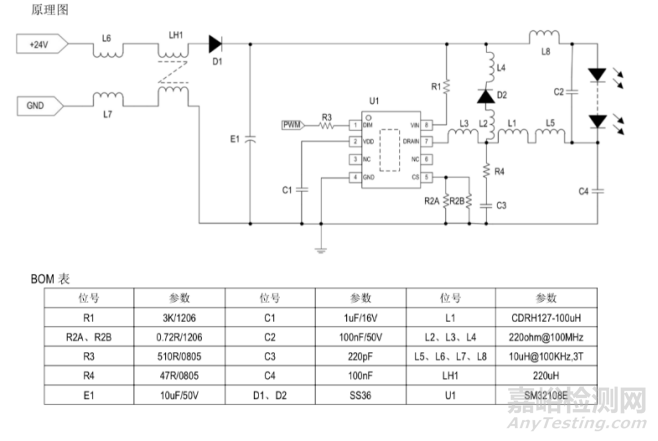

（產品電路圖）
查詢芯片規格書，選取正確的RC值
