聚碳酸酯(Polycarbonate)作為一種高性能工程塑料，廣泛應(yīng)用于電子電器、汽車、醫(yī)療等領(lǐng)域，具有優(yōu)異的抗沖擊強度，而沖擊強度是直接反映聚碳酸酯抗沖擊性能的指標。
評價聚碳酸酯抗沖擊性能的方法有簡支梁沖擊(也稱Charpy沖擊)、懸臂梁沖擊(也稱Izod沖擊)和落球(或落錘)沖擊。以下為影響PC抗沖擊性能的主要因素。

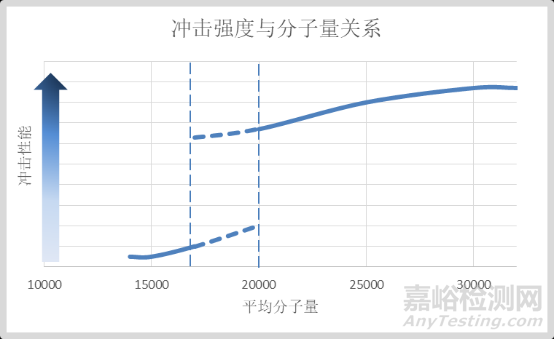

分子量大小
聚碳酸酯在一定的分子量范圍內(nèi)，分子量越高，抗沖擊性能越好。聚碳酸酯分子量超過臨界分子量后才具有優(yōu)異的抗沖擊性能。
然而并不是說，聚碳酸酯分子量越大抗沖擊性能就越強，因為分子量達到一個極值后，抗沖擊性能可能出現(xiàn)保持或者下降的趨勢(此處未考慮超高分子量）。
分子量分布
分子量的分布是影響聚合物性能的重要參數(shù)，低分子量部分將使聚合物強度降低，影響聚碳酸酯抗沖擊性能。
后續(xù)處理工藝
聚碳酸酯合成之后的處理會造成分子量的下降，好的后處理工藝能使聚碳酸酯保持優(yōu)異的抗沖擊性能。沖擊強度與合成方式差異的關(guān)系不大，但與合成工藝及后續(xù)處理工藝差異的關(guān)系較大。

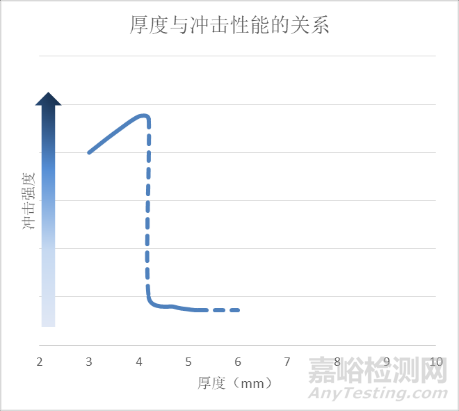

材料厚度
材料的厚度是聚碳酸酯檢測和成型要考慮的重要因素，當厚度達到一定值后，材料抗沖擊性能下降明顯，主要是因為發(fā)生了脆性斷裂轉(zhuǎn)變，所以只有合適的厚度才能將聚碳酸酯優(yōu)異的抗沖擊性能表現(xiàn)出來。

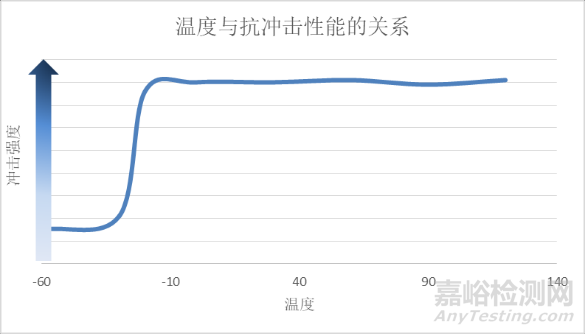

測試溫度的影響
聚碳酸酯在一定溫度范圍內(nèi)，抗沖擊性能隨著溫度的降低而降低，是因為聚碳酸酯發(fā)生了韌性脆性轉(zhuǎn)變。
除了上面的影響因素外，添加劑的種類也影響著PC的抗沖擊性能。
京公網(wǎng)安備11010802046783號
