案 例
某款智能排插產品進行傳導測試時，需要在9V/3A和20V/1.5A同時測試通過。輸出用滑動變阻器調節電流。測試結果顯示，該產品的電磁干擾超出了標準限制，具體超標值為4.4dB。
圖1：產品實物圖 圖2：產品內部圖
測試數據如下：
*藍色代表QP限值，綠色代表AV限值。

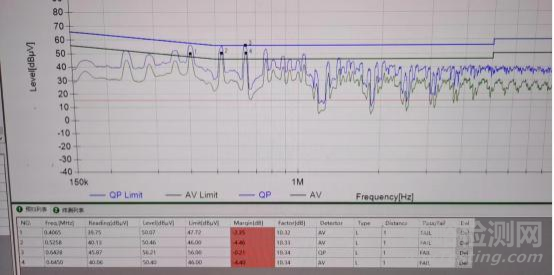

圖3：產品測試數據圖
是什么原因?qū)е聜鲗?dǎo)測試數據超標？如何整改？
第一步：初步判斷超標原因
1、從客戶提供的電路圖可知：
1）智能排插產品內部電路是屬于開關電源。

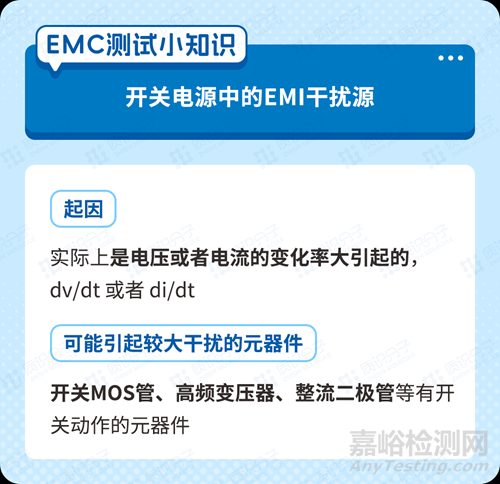

*開關電源的主要電路是由輸入電磁干擾濾波器(EMI)、整流濾波電路、功率變換電路、 PWM 控制器電路、輸出整流濾波電路組成。

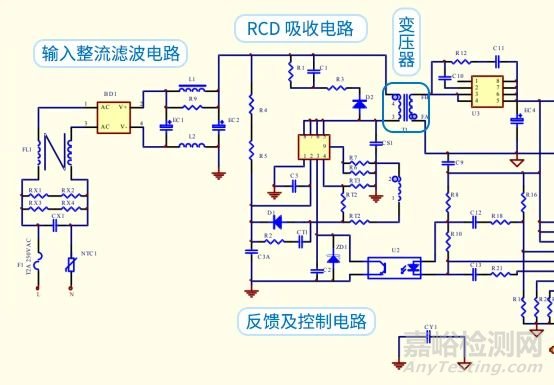

圖4：客戶提供的產品局部電路圖
2）產品AC輸入端并未追加X電容，而共模電感則采用了5mH的規格。
*X電容的主要作用是濾除差模干擾，而共模電感則用于濾除共模干擾。這表明產品在電磁兼容性設計方面可能存在不足，需要進一步優化電路配置以提高EMC性能。
2、從測試數據可知
1）產品在低頻段150KHZ至1MHZ范圍內存在超標現象。
*EMC傳導測試的頻率范圍在150K-30MHZ， 開關電源工作頻率在 50K-135K 之間， 正好工作頻率以及倍頻全部落在傳導測試范圍內。
2）進一步的分析顯示，低頻部分超標同時存在差模和共模干擾。
*幾乎所有設備的傳導干擾都包含共模噪音和差模噪音，開關電源也不例外。
第二步：整改思路及辦法

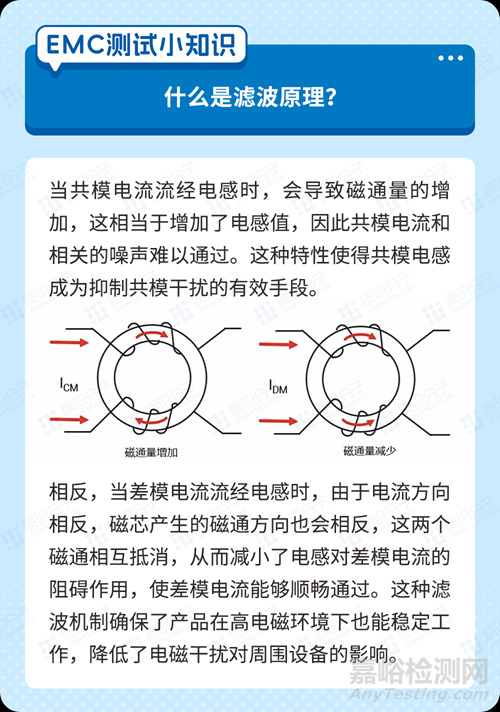

原理：為了改善產品的電磁兼容性能，我們可以參考濾波原理來進行整改。

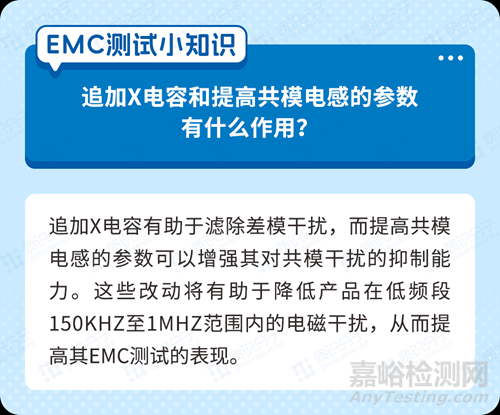

措施：在AC輸入端追加一個0.22uF的X電容，并將共模電感的參數調整為15mH。
*在實際使用中，由于設備所產生的共模和差模的成分不一樣，可適當增加或減少濾波元件。具體電路的調整一般要經過 EMI 試驗后才能有滿意的結果，安裝濾波電路時一定要保證接地良好，并且輸入端和輸出端要良好隔離，否則起不到濾波的效果。
整改后，產品在終端實驗室測試數據余量有10dB，滿足認證要求。
整改前:0.4-0.64MHZ 超標 4.4dB
整改后:0.4-0.64MHZ 余量 10dB
智能排插產品傳導超標整改思路總結
智能排插產品在做傳導測試時，若出現數據超標問題，可以從以下幾個方向進行分析和處理：
1、對于傳導干擾，首先要考慮的是AC輸入端口是否有合理的LC濾波電路，同時確認參數是否合適。
2、樣品是否按照標準擺放，輸入與輸出線材之間是否無直接接觸。
3、產品負載功率是否設置正確。
