射頻場感應的傳導騷擾抗擾度試驗主要針對電氣電子設備對來自150kHz~80MHz頻率范圍內射頻發射機電磁騷擾的傳導抗擾度要求。設備至少通過一條連接線纜（如電源線、信號線、地線等）與射頻場相耦合。當電氣、電子設備受到射頻場感應的傳導騷擾時，建立評價設備抗擾度性能的通用參考。GB/T17626的本部分規定的試驗方法描述了評估設備或系統抵抗由射頻場感應的傳導騷擾的符合性測試方法。
傳導抗擾度試驗常用關鍵詞
模擬手
模擬正常工作條件下，手持式電氣設備和地之間的人體阻抗的電網絡
輔助設備
為受試設備正常運行提供所需信號的設備和檢驗受試設備性能的設備。
電流鉗
由被注入信號的電纜構成的二次繞組實現的電流變換器。
電磁鉗
由電容和電感耦合相組合的注入裝置。
共模阻抗
在某一端口上共模電壓和共模電流之比。
耦合系數
在耦合裝置的受試設備端口所獲得的開路電壓（電動勢）與信號發生器輸出端上的開路電壓的比值。
耦合網絡
以規定的阻抗從一電路到另一電路傳輸能量的電路。
去耦網絡
防止施加給受試設備的測量信號影響不被測量的其他裝置、設備或系統的電路。
CDN
全名為耦合/去耦網絡，包含耦合網絡和去耦網絡兩種功能為一體的電路。
電壓駐波比
沿線最大電壓和鄰近最小電壓幅度之比。
射頻場感應的傳導騷擾抗擾度試驗等級

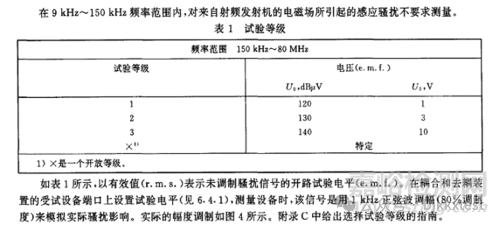

在9kHz~150kHz頻率范圍內，對來自射頻發射機的電磁場所引起的感應騷擾不要求測量。在150kHz~80kHz頻率范圍內，對來自射頻發射機的電磁場所引起的感應騷擾的抗擾度試驗應根據設備和電纜最終安裝時所處電磁環境按下面表格選擇相應的試驗等級。
射頻場感應的傳導騷擾抗擾度試驗注入方法
使用CDN注入、使用電磁鉗注入、直接注入。
試驗布置

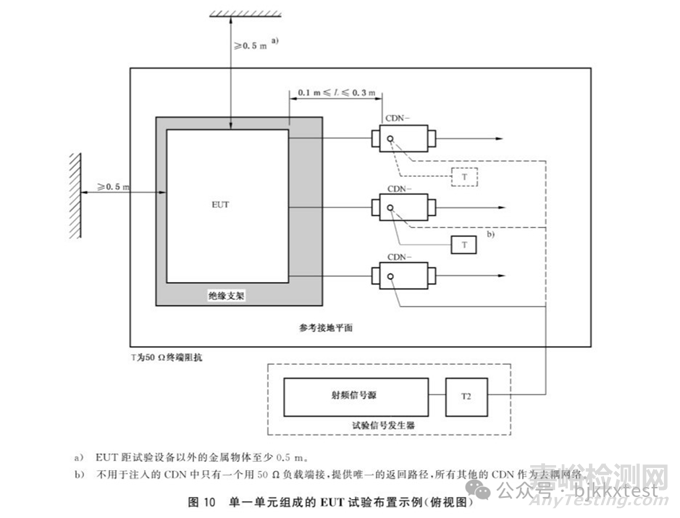

受試設備應放在參考地平面上面0.1m 高的絕緣支架上。對于臺式設備， 參考接地板也可以放在試驗桌上。所有與被測設備連接的電纜應放置于地參考平面上方至少30mm 的高度上，并且被測設備距任何金屬物體至少0.5m 以上。
如果設備被設計為安裝在一個面板、支架和機柜上，那么它應該在這種配置下進行測試。當需要用一種方式支撐測試樣品時，這種支撐應由非金屬、非導電材料構成。
在需要使用耦合和去耦裝置的地方，它們與被測設備之間的距離應在0.1m 到 0.3m 之間，并與參考接地板相連。耦合和去耦裝置與被測設備之間的連接電纜應盡可能短，不允許捆扎或盤成圈。
對于被測設備其他的接地端子也應通過耦合和去耦網絡CDN-M1 與參考接地板相連接。對于所有的測試，被測設備與輔助設備之間電纜的總長度（包括任何所使用的耦合去耦網絡的內部電纜）不應超過被測設備制造商所規定的最大長度。

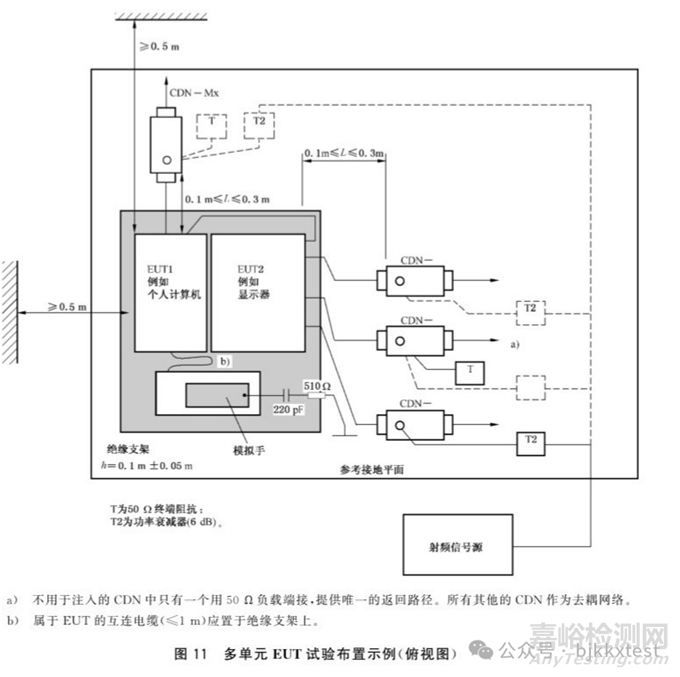

如果被測設備有鍵盤或手提式附件，那么模擬手應放在該鍵盤或者纏繞在附件上，并與參考接地板相連接。
