今天給大家講一下 PCB 元器件位置擺放技巧，屬于DFM可制造性分析中重要的一部分。

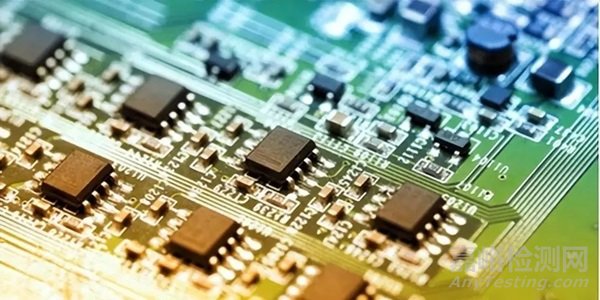

PCB組裝成品圖
說起位置，最開始聯系到的是房地產，畢竟房嘛，最看重的就是位置（好比深圳和老家的房?jī)r(jià)簡直不一個層次的）。
位置除了在房地產中最重要，在PCB元器件中也是非常重要的。PCB元器件放置會影響測試、可靠性、功能、性能等方方面面。
本質上講，所有設計決策都受到PCB組件精確放置的影響。
有研究表明：亂糟糟的桌面意味著更聰明的頭腦，如果在PCB設計的時候也這么想，那你就完了。對一些PCB layout工程師來說， PCB布線布局最有意思的部分絕對不是放置數百個組件，PCB布線是一門藝術。（當然我沒有達到這個境界）
一、為什么元器件布線布局很重要？
當你根據自己的心血來潮和幻想將元器件放置在PCB上時，自己是很愉快了，但當現場出現問題，面對來自其他工程師和客戶的一連串投訴和挨懟時，你就很不愉快了。
組件不正確的放置會影響 PCB 的功能、耐用性、可制造性和可維護性等功能。例如，在沒有適當隔離的情況下放置模擬和數字組件，恭喜你，完美且成功地讓模擬信號受損。
當組件放置位置不正確時，功能缺乏并不是唯一的問題。如果你正在設計需要定期維護的 PCB，如果組件放置位置出現問題，再次恭喜你，會受到現場維修人員的”厚愛“。
二、常見的 PCB 元件放置問題
一般來說，大多數組件放置的問題是由于更復雜的布線或者其他問題發生的，以下是一些常見的問題：
1、元件間距過近
當元器件放置得太近時，會產生自動取放問題，對測試（夾具）產生不利影響。
2、PCB拼板分開變得復雜化
當組件太靠近電路板邊緣時，可能很難使用布線將 PCB 拼板分離成單板。
3、返工更加困難
如果需要返工，如果組件間隔不好，會更加困難。
4、波峰焊元件的位置和方向
如果元件是分立的，當 PCB 通過波峰焊時，兩個引腳同時進入焊料。但是，對于較大的組件，不應該放在體積比較大的組件之前，因?yàn)闀?huì)產生陰影。
三、PCB元器件擺放技巧
1、了解 PCB 板的形狀和尺寸限制
在設計 PCB 時，最重要的是要考慮 PCB 需要安裝在內部的外殼，確定安裝孔和邊緣連接器的位置，這對 PCB 的形狀和尺寸至關重要。
2、弄清楚 PCB 板的制作工藝
在設計 PCB 板之前，需要咨詢制造商，是按照什么工藝來組裝和測試PCB和組件的，確定好你在PCB板上的占用空間。
3、不要將集成電路放置得太近
建議在 PCB 板的每個集成電路之間至少留出 0.35 英寸至 0.5 英寸的間距，并為更大的 IC 留出更多空間。將 IC 放置得太近會導致在布線連接引腳時空間有限，從而浪費時間重新安排設計。

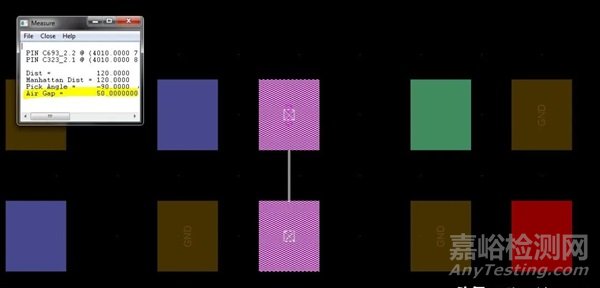

元器件位置
4、確保相似的組件朝向相同的方向
如果將相似的組件朝向相同的方向，會使得后續人員的安裝、檢查和測試過程變得簡單。如果沒有將相似組件定在同一個方向可能會破壞焊接過程，甚至導致某些元器件根本都沒有被焊接，然后使得 PCB 板出現短路和開路。

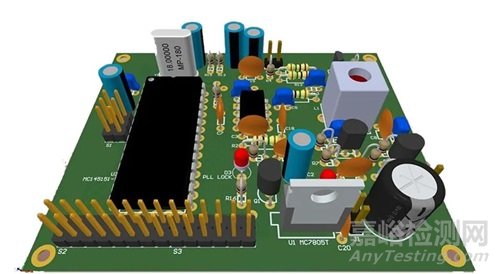

PCB板上的相似的組件沿著相同的方向
5、按功能對組件進行分組
確保組件根據電路中的功能塊進行隔離。例如，電源管理組件不應與模擬部件混雜在一起，高速數字通信應保持獨立。
規劃這些組件應放置在 PCB 上的位置，根據經驗是讓最嘈雜的信號遠離高度敏感的信號，此外，通過根據功能對組件進行分組，你可以更好地控制它們的返回路徑。

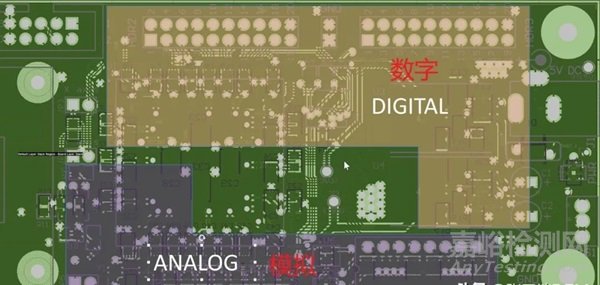

元器件放置根據功能放置（模擬和數字）
6、先放置邊緣元件
如果你這樣做的話，相信我，PCB安裝人員和技術人員將不勝感激。

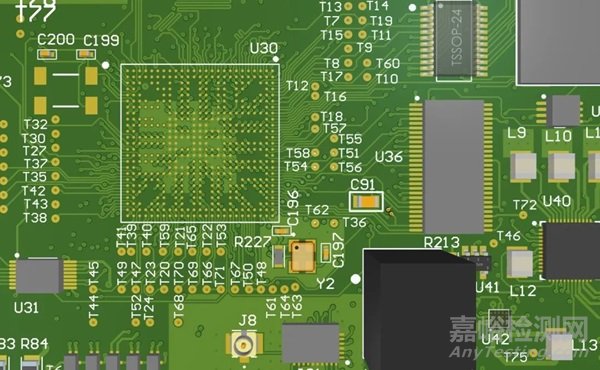

邊緣元件放在外圍
7、高頻元件的定位
當電信號超過 1 MHz 的頻率時，系統變得非常關鍵，特別是在電氣和電子元件的定位方面，尤其是電容和電感元件。即使在相互電連接時，這些組件也會根據它們的布置、電連接的形狀和大小而表現不同。有時將電容或電感移動幾厘米就足以完全改變電子電路的行為。
在高頻電路中，接地層在擴展方面必須非常有限，并且與其相連的組件應盡可能彼此靠近。

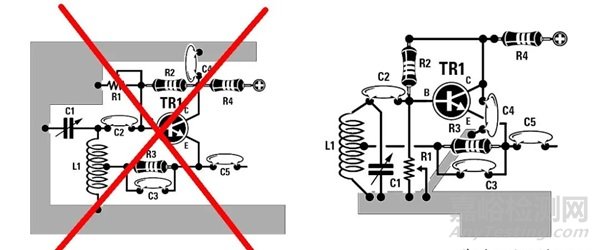

高頻元件的定位
8、放置散熱元件
一般規則規定，連接各種元件（電阻、電容、電感、集成器件等）的走線應該非常短，并且設備非?？拷?。當主要在高頻下運行時，情況確實如此。然而，最小化連接的長度可能會產生熱問題，導致局部熱量的不均勻積累。
乍一看無法解釋的故障，在這些情況下，最好采用電路中的元件和熱導管的平行定位。
放置散熱元件
9、讓組件遠離散熱區
在功率要求高的應用中，穩壓器會顯著升溫。很有可能，你已經包含了一些散熱過孔以提高散熱率。但是，將其他組件放置在調節器附近是沒有那么機智的。當你使用功率運算放大器或其他發熱設備時，這同樣適用。
10、不要重疊零件
重疊的零件可能會由于組件之間的電流流過而導致短路。
11、盡可能將所有部件放在一層上
一層上許多設計需要多層 PCB 來適應重量和空間限制。但是，如果將零件放置在多層上，在進行元器件安裝時，因?yàn)楹附庸に噯?wèn)題不得進行雙多通道，這可能會浪費不必要的昂貴制造成本。
12、標準化組件方向
保持IC管腳和極化元件對齊，所有 IC，無論其占位面積如何，都有一個引腳 1 標記。
如果你不希望每次提交設計時組裝人員都抱怨，還是把放在它們都在同一方向上對齊。并且這可以提高組裝過程的效率且減少了放置錯誤。

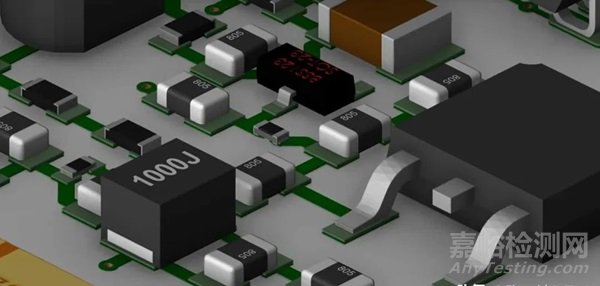

組件上的標準化引腳 1 方向。
13、為銅跡線騰出空間
電子產品需要更小的 PCB，但有時你需要堅持使用最佳尺寸，不然你可能會發現不可能完成所有走線的布線。放置元件時，要確保有足夠的間隙讓銅線穿過，尤其是在有數百個引腳的元件附近。
14、遵循原理圖設計
像原理圖設計一樣在 PCB 布局上按邏輯組放置組件將節省時間并最大限度地減少走線長度，因?yàn)楹芏嗖考迅鶕?jù)原理圖進行邏輯分組。
