廣汽埃安旗下昊鉑品牌今日宣布，昊鉑“全固態”電池即將亮相，將于4月12日發布。據介紹，該電池采用100%固態電解質，具備超高能量密度、超強本征安全（主要指單體安全），超寬使用溫域等特點，并已經“從實驗室走向量產應用”。
智己汽車正式推出業內首個準900V超快充固態電池——第一代光年固態電池，并首搭智己全新轎車智己L6。該固態電池可實現高溫不可燃、減少穿刺短路的同時，峰值充電功率達400kW，充電12分鐘續航增加400km。據悉，第一代光年固態電池采用納米尺度固態電解質包裹超高鎳正極和新一代高比能硅碳負極，CLTC續航將超過1000km。
今天還是主要分析一下Quantum Scape固態電池：
1、Quantum Scape 的介紹及技術路線
Quantumscape是一家專注于研發和生產固態電池的公司，成立于2012年，總部位于美國加州圣地亞哥。該公司的創始人包括Kostas Kostarelos和Jens Honer，他們都是材料科學和能源領域的專家。Quantumscape的固態電池技術基于固態電解質，相比傳統的鋰離子電池，具有更高的能量密度、更長的壽命、更快的充電速度和更高的安全性。該公司的固態電池技術已經在電動汽車、儲能系統等領域進行了測試和應用。Quantumscape公司在美國加州圣地亞哥和中國上海設有研發中心，并在德國慕尼黑設有辦事處。該公司的客戶包括多家知名汽車制造商和能源公司。

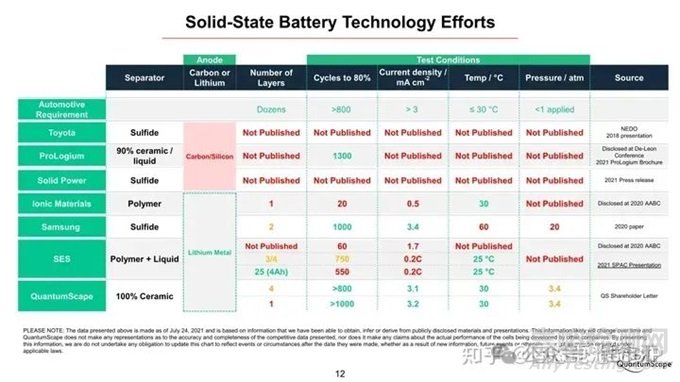

各公司固態電池技術路線比較

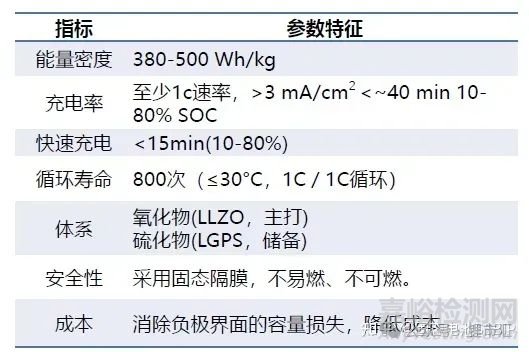

QS固態電池的技術指標
2. Quantum Scape 的最新進展及規劃
最近，PowerCo 對 QuantumScape 的 24 層電池進行了自己的耐久性測試，結果相當令人鼓舞。經過數個月的測試，這些電池在德國薩爾茨吉特實驗室經歷了 1000 多次充放循環，仍然保持了超過 95% 的原始容量。根據這些數據，PowerCo 表示，配備 QuantumScape 電池的電動汽車按照 WLTP 標準的續航里程可以達到 500-600 公里，而實際駕駛中，行駛 50 萬公里幾乎不會出現明顯的續航衰減。
業內通常將固態電池在這一階段的標準目標設定為 700 次循環和 20% 的最大容量損失，而 QuantumScape 的電池遠遠超出了預期，證實了他們?cè)诠蓶|信中公布的測試結果。此外，這些高能量密度的電池還滿足或超過了快速充電、安全性和自放電等方面的測試標準。
PowerCo 首席執行官 Frank Blome 表示：“這些測試結果令人振奮，有力地證明了固態電池的潛力。最終，這項技術可能帶來續航里程長、充電超快、幾乎不會衰減的電池。我們對固態電池充滿信心，并將與合作伙伴 QuantumScape 一起全力推進量產。”
PowerCo 表示，其為大眾集團開發的統一電池概念設計已經兼容 QuantumScape 的固態電池技術。下一步，兩家公司將致力于完善和擴大生產工藝，朝著大規模生產固態電池的目標邁進。大規模生產固態電池被認為是電動汽車領域的“圣杯”，QuantumScape 與大眾的合作無疑將加速這一技術的落地。
2023.10 最新測試數據更新
整車客戶測試的結果 測試數據由某知名整車廠提供，測試電池為前期所提到的A0原型電池，電池為24層，按照Quantum Scape公司的定義，24層電池實際應該對應的是12層雙面正極+13層負極，電池正極面容量3.1mAh/cm2，電池容量大約為3.6Ah。該整車廠的循環制度按照C/3充電，C/2放電，進行100%SOC循環，該充放電制度較Quantum Scape公司自測1C/1C制度稍緩和一些，測試溫度為室溫，測試壓力為3.4個標準大氣壓。當前電池循環1000周，能量保持率達到95%以上，這個數據優于Quantum Scape公司自測的結果，應該是由于充放電倍率小的緣故。對于這一結果，從報告中可以知道Quantum Scape公司也很意外。

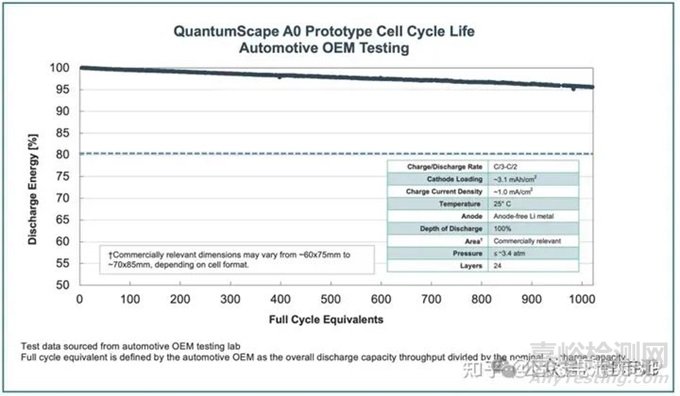

第三方電池測試數據
技術解讀：
1) 首先，這款QS的固態電池采用了氧化物電解質，一般的鋰離子電導率也就1mS/cm, 考慮到晶界接觸不良的影響，實際電導率更低，也就是液態電解液(~8mS/cm)的10%左右。
這么低的電導率通常室溫下只能在很低的C-rate下運行，而QS的電池不僅室溫1C充電，低溫-30℃也可以正常運行，甚至放電容量比采用硅碳負極的液態鋰離子電池還要好。
可以肯定的是，這款固態電池添加了液態電解液成分。根據上海硅酸鹽所溫兆銀老師課題組博士的經驗，氧化物固態電池哪怕只添加一點點液態電解液，其效果都是立竿見影的，對于常溫和低溫的運行幾乎是不可或缺的
2)其次，這款無負極電池大概率是添加了鋰金屬的電池。根據鋰離子電池專家Jeff Dahn的研究，鋰金屬電池循環可逆性差，一般需要理論厚度3倍以上的鋰才能實現更好的循環。這其中1倍厚度指得是負極鋰金屬的容量跟正極材料發揮的克容量相當，如果是無負極的化，相當于0倍厚度，循環很難做好。
3) 第三，即使是用了鋰金屬，也用了液態電解液來降低內阻，1500次的循環依然有很大難度。這里面對于鋰枝晶的抑制，包括電解液跟鋰的成膜穩定性都很重要, 所以電解液的配方可能是其中的核心。
目前來看，除了QS以外，鋰金屬電池取得的最好的循環壽命可能就是SES的混合固液鋰金屬電池了，在2021年底SPAC上市前，SES公開了其高比能鋰金屬電池的循環數據，其中0.25Ah的循環800次保持率80%，而4.2Ah的循環550次，保持率在90%以上，預計最終的循環壽命也就800~1000次。
QS大概率就是在SES的電解液配方基礎上優化的（基于LiFSI材料，且濃度至少為3~5M，通過公開發明專利分析，同時SES的電解液采用的是有機溶劑，并不是水。
綜上，QS的固態電池技術方案應該是跟SES類似的，負極是超薄鋰金屬，正極是高鎳三元，電解液基于LiFSI材料，且濃度至少為3~5M,并且固態電解質的厚度應該較大(>20µm)，所以電池的能量密度可能并不高，而且高濃度鋰鹽成本也十分高昂。
Quantum Scape公司2023年的主要工作任務目標：
1）提升正極面容量至5mAh/cm2：正極面容量直接與電池的能量密度相關，一般而言常規鐵鋰電池正極面容量小于3mAh/cm2，而高鎳三元體系則有可能做到4mAh/cm2，Quantum Scape公司前期展示的數據都是基于~3mAh/cm2面容量的電極設計，其認為，這一電極面容量可以兼顧電池的能量密度和功率密度，更高的能量密度電池顯然需要更高的正極面容量設計，而5mAh/cm2的面容量應該對應400-500Wh/kg，甚至更高能量密度的電池設計。
當然，要實現5mAh/cm2的固態正極設計也需要解決許多技術問題：如何制備高質量的厚電極、如何優化電極的孔結構、如何改善電極活性顆粒與固態電解質的界面等等。
update:
上面提到的數據是由電芯單元（Unit cell, Bi-layer stack）進行測試的，鑒于Quantum Scape公司對layer定義和正常電芯企業的差異，在之前的文章中對此進行過專門的說明，概要而言，這次的測試對象實際是由1片雙面涂覆的高面容量正極加上2片固態電解質膜，同時兩側對應2片無金屬鋰的負極集流體，從圖中可以很清晰理解這一定義。 高面容量正極面容量為5.3-5.4mAh/cm2，材料體系從曲線上看是三元正極，但是由于不知道具體信息，因此對應的面密度等信息不得而知了。
電池循環測試時測試壓力約3.4atm，充電和放電倍率都是1C，對應電流密度為5.3-5.4mA/cm2，充放電區間為100%，測試溫度25℃。
電池目前循環了800周，盡管電池循環過程的一致性較差，但是測試的幾只電池能量保持率都在90%以上，對比800周的能量保持率，這種由高面容量電極組裝成的電池與前期Quantum Scape公司公開的3.1-3.4mAh/cm2面容量電池相近，這樣就會得出一個初步的結論：增加至目標面容量5mAh/cm2對于全固態電池的循環性能并沒有顯著的影響。

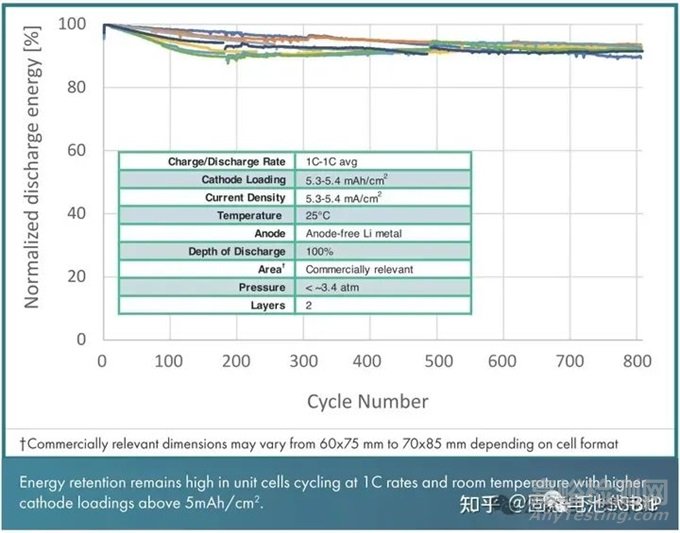

QS自測高容量正極數據
2）提高電芯中活性物質占比（降低非活性物質占比）：電芯中活性物質是一方面，而非活性物質也是非常重要，降低非活性物質占比可以直接提升電芯的能量密度，例如：更加緊湊的公差設計、超薄集流體的應用。所以這些工作不能影響電芯的性能（需要考慮降低非活性物質占比其對電芯性能的影響）。
3）提升制造質量和一致性：此無需多言了。Quantum Scape公司關于此方面的詳細介紹可以看報告。
4）開發更高效的電解質膜制造工藝：固態電解質膜是固態電池的核心，更快更好的規?；苽潆娊赓|(zhì)膜是全固態電池的核心工作。

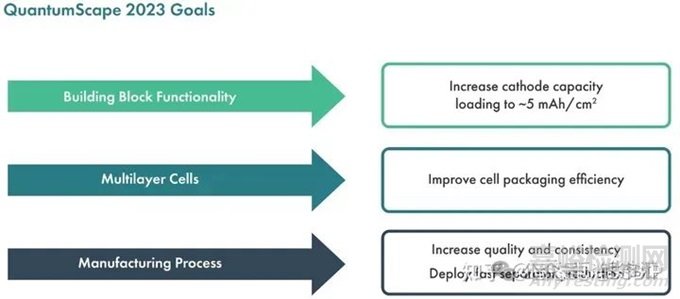

QS 2023年度目標
3. QS 對于硫化物電解質的態度
QuantumScape已經致力于發明和制造最好的電動汽車電池超過10年。我們仔細檢查了我們能想到的每一種固體材料-進行了超過300萬次實驗室測試-特別關注了硫化物。雖然一開始硫化物似乎有一些積極的特征，但經過深入的研究，我們認為硫化物不適合作為全固態電池的電解質。
那么，為什么我們放棄硫化物固態電解質呢？有三個主要原因：
1）硫化物不能阻止枝晶形成，需要外部系統來維持高溫和高壓，增加電池組的重量、體積和成本。
2）當在高性能電池中使用時，硫化物會發生化學分解。
3）當硫化物與水分接觸時會產生有害氣體。
問題1：枝晶（QS電解質vs硫化物電解質）
我們認為硫化物不能作為固態電解質的第一個也是最重要的原因是缺乏證據表明它們可以阻止枝晶。枝晶是金屬鋰的枝狀結構，其在鋰金屬電池的負極生成。它們?cè)谏L(zhǎng)過程中會從內部破壞電池。當它們一路到達正極時，會導致電池短路并失效。即使在傳統的鋰離子電池中，枝晶也會形成，導致火災甚至爆炸。

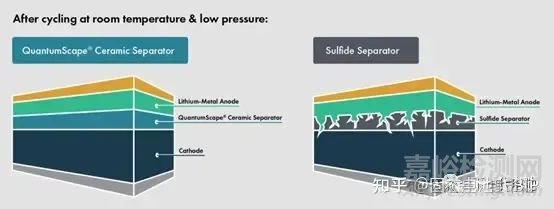

QS電解質vs硫化物電解質：鋰枝晶
有幾個辦法可以讓使用硫化物固態電池解決這個問題：
使用石墨或硅負極：使用石墨或硅負極而不是鋰金屬可以防止枝晶，但這也會降低與傳統的鋰離子技術相比的續航里程、成本和充電時間優勢，因?yàn)殇嚱饘儇?fù)極是提高性能的關鍵。其他幾家固態電池公司也采取了這種方法。例如，Solid Power在發布數據顯示其電池在無助于高溫的純鋰金屬陽極下無法維持可接受的功率速率幾個月后，宣布了新的硅陽極試點生產線。三星也發布了使用碳基陽極的結果，并添加了銀，但這種做法成本太高，不切實際。
施加巨大的壓力：如果施加巨大的壓力，硫化物固態電池似乎可以提供可接受的結果。例如，三星對其硫化物固態電池進行了測試，測試壓力為20-40個大氣壓，Solid Power報告的測試壓力為70-90個大氣壓，哈佛的一個實驗室最近公布了硫化物固態電解質的測試結果，壓力超過750個大氣壓-幾乎在海下五英里的壓力，足以壓碎核潛艇。在實驗室里可能有這樣的壓力是可能的，但在電動汽車的電池組中超過10個大氣壓可能是不切實際的。
在高溫下運行：鋰在高溫下較軟，使枝晶不太可能形成。然而，高溫需要復雜而昂貴的熱管理系統，保持電池高溫會消耗能量并縮短電池壽命。
低功率運行：當電池以低功率運行時，枝晶不太可能形成。然而，限制電池的功率意味著不能快速充電，而快速充電是電動汽車有效競爭內燃機車輛的關鍵要求之一。缺乏快速充電是大多數固態電池的致命弱點。
問題2：不穩定 （QS電解質vs硫化物電解質）
硫化物固態電解質的另一個問題是其化學成分本身的不穩定性。例如，即使硫化物能夠阻止鋰枝晶，它們?nèi)匀粫?huì)與鋰金屬反應，在負極上填充無用的化學副產物，限制功率輸出并縮短電池壽命?？紤]到電池壽命和功率對司機的重要性，硫化物的不穩定性可能會限制它們?cè)诔擞秒妱?dòng)汽車中的吸引力。
硫化物不僅與純鋰反應，也會與正極發生反應，例如高性能電動汽車中使用的高鎳材料材料。雖然通過添加其他化學物質可以減少這個問題，但仍然存在電池在負極和正極兩側過度使用而開始降解的風險。
因此，使用硫化物固態電解質的電池非常敏感，必須在使用上加以大量限制。這使得它們對電動汽車駕駛者缺乏吸引力，因?yàn)樗麄兿Ｍ斓爻潆姴⒓铀俣槐負?dān)心損害電池。

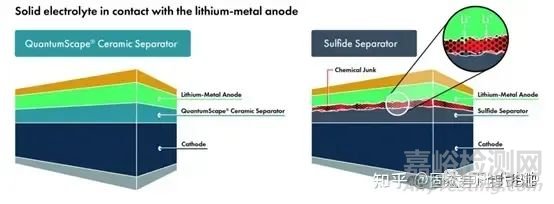

QS電解質 vs 硫化電解質：穩定性
問題3：安全性
在某些方面，這是最嚴重的問題。如上所述，硫化物非?；顫姟Ａ蚧锱c之反應之一是水，當它們與水或濕度接觸時，會產生一種叫做硫化氫的氣體。硫化氫氣體劇毒、易燃，甚至可以爆炸——它在一戰中被用作化學武器，多年來在多起工業事故中造成數十人死亡。
在制造過程中防止水與硫化物材料接觸是一項嚴重、復雜且昂貴的挑戰——空氣中的少量濕度都可能導致致命水平的硫化氫積聚。制造缺陷或車禍可能導致電池在使用過程中暴露在水中，可能導致火災或毒害車內人員。
固態電池的一個主要優勢是可以提高安全性，但使用硫化物固態電解質會產生一系列非常嚴重的風險。
QuantumScape的優勢
與基于硫化物的方法相比，QuantumScape的非硫化物固態電解質已顯示出在實際情況條件下可防止枝晶的形成；此前的博客文章涵蓋我們?cè)谀男l件下測試我們的電池。我們的固態電解質對高性能鋰金屬陽極穩定，如果接觸到水，不會產生危險副產物。
這些優勢提高了性能、安全性和可制造性，并最終使得QuantumScape不使用硫化物固態電解質。盡管十年前當我們開始工作時硫化物看起來很有希望，并且我們也對其進行了徹底的調查，但我們相信硫化物固態電解質所面臨的障礙是極具挑戰性的，甚至可能是不可逾越的。
