導 語
近期，由韓國科學技術院電氣工程學院的 Jae-Woong Jung 教授和韓國科學技術院機械工程系的 Jung Kim 教授領導的聯合研究小組于 1 月 23 日宣布，他們已成功開發出可以以高水平電感應生理信號的可拉伸和粘合的微針傳感器，且該傳感器使用過程中不受用戶皮膚狀態的影響。相關成果發表在《Science Advance》上。
1、研究背景
對于可穿戴機器人來說，要識別人類運動背后的目的并用于康復治療，需要可穿戴的電生理傳感器來提供精確的肌電圖。然而，現有的傳感器通常會隨著時間的推移顯示出信號質量惡化的情況，并且極易受用戶皮膚狀況的影響。此外由于傳感器接觸表面無法跟上皮膚的變形，具有較高機械硬度的傳感器會產生噪音。這些缺點限制了可穿戴機器人的可靠性以及使用者對機器人的長期控制。
2、研究概述
基于功能化導電聚合物的設計，研究團隊設計了功能化聚苯胺基時序黏附水凝膠貼片。它可以實現心臟的同步機械生理監測和電耦合治療，并牢固附著在心臟表面監測心臟的機械運動和電活動。
研究小組推出了一種可拉伸的微針粘合貼片（stretchable microneedle adhesive patch，SNAP）。該貼片具有柔軟、可粘合和組織適應性的特點，能夠在無需皮膚準備的前提下，確保長期可靠的電生理（Electrophysiological，EP）信號記錄。SNAP具有蛇形互聯的可拉伸部件，可以適應動態的皮膚組織，有助于提高長期佩戴舒適度。在可拉伸互聯件下方加入了硅微針陣列，使其能夠穿透角質層與表皮直接接觸但不會到達痛覺感受器所在位置。這種設計有助于高質量的EP信號采集，而且避免了疼痛與備皮。此外，包含銀撥片和高粘性有機硅的導電粘合劑不僅通過提供額外的導電通路來增強電極-皮膚界面，還確保傳感器在使用過過程中與皮膚的牢固粘附。

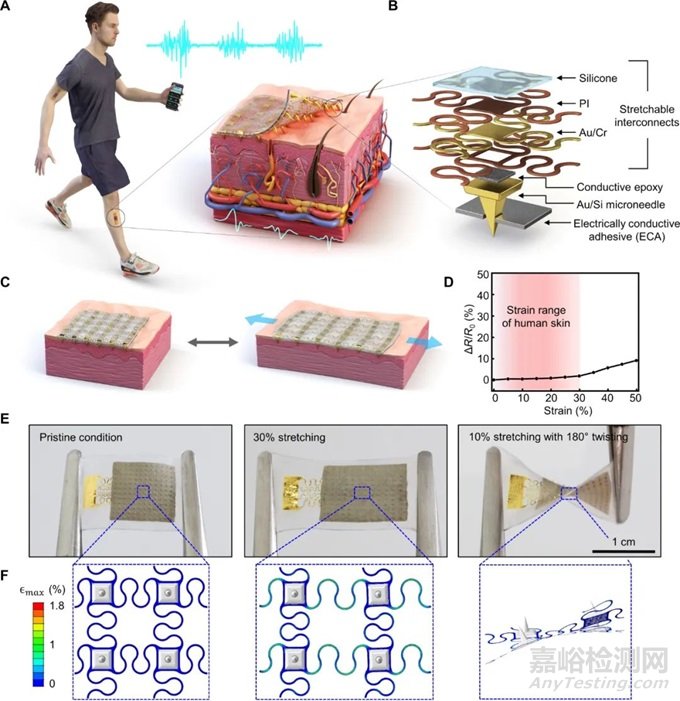

圖1 SNAP 的設計和工作理念。( A ) SNAP 的整體系統配置和應用示意圖。該貼片式設備集成了皮膚適形SNAP，無論皮膚狀況如何，都能夠進行可靠、長期的 EP 信號監測。插圖顯示了柔軟的組織適應型 SNAP 的特寫視圖，該 SNAP 使用微針穿透角質層以直接進入表皮。 ( B ) SNAP 的分解示意圖，由可拉伸蛇形互連、鍍金硅微針和由銀片-硅復合材料制成的導電粘合劑組成。 ( C ) SNAP 的示意圖，突出顯示其適應組織拉伸的能力。 ( D ) SNAP 的相對電阻變化作為拉伸應變的函數。當 SNAP 受到 30% 拉伸時，其電阻變化可以忽略不計，這對應于人體皮膚的最大拉伸范圍 (8 .49)。這凸顯了其在拉伸變形下保持穩定電測量的能力。 ( E ) 光學圖像顯示 SNAP 的高機械順應性：（左）原始狀態；（中）30% 拉伸；（右）180° 扭轉 10% 拉伸。 ( F ) SNAP 的有限元建模，其變形配置對應于 (E) 中所示的配置。
通過一系列研究，研究小組全面測試了 SNAP 的材料、機械和電氣特性，證實了它們在各種條件下進行高度可靠的長期 EP 信號監測的潛力。有限元分析結果以及與其他類型 EP 傳感器（例如柔性微針電極和凝膠電極）的實驗比較表明，由于SNAP具有彈性和滲透性，這種傳感器顯著降低了皮膚變形過程中的組織應力，并提高了信噪比。外骨骼機器人閉環操作的概念驗證演示凸顯了免備皮無線 SNAP 系統的可靠性，展示了其在人機界面應用中的潛力，允許佩戴者快速、無縫設置和自由活動。

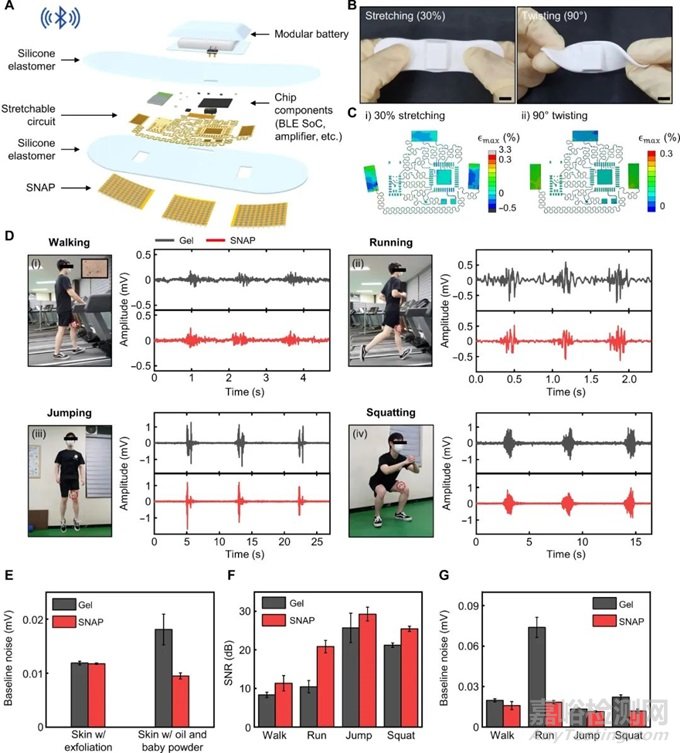

圖2 無線SNAP系統在各種步行運動期間的肌電圖監測性能 ( A ) 無線 SNAP 系統的分解示意圖。該無線系統由 SNAP、用于無線 EP 記錄的可拉伸電路、封裝有柔軟、生物相容性彈性體的可拆卸鋰電池組成。( B ) 在拉伸（ε = 30%；i）和扭轉（90° 扭轉；ii）過程中拍攝的設備照片。( C ) 對應于 (B) 的變形情況下的裝置的有限元模擬結果。( D ) 顯示不同類型的動態運動及其相應的 EMG 記錄的圖像，使用與凝膠電極（灰色圖）和 SNAP（紅色圖）集成的貼片型設備進行記錄。人類受試者執行四種類型的步行運動：（i）行走、（ii）跑步、（iii）跳躍和蹲下，目標肌肉是股內側肌。( E到G )記錄的EMG信號質量圖，包括預處理和污染皮膚狀況 (E) 的基線噪聲幅度、信噪比 (F) 和四種動態運動的基線噪聲幅度 (G)。
圖3 演示無線SNAP系統用于外骨骼機器人閉環控制的人機交互界面。( A ) 圖示描述了外骨骼機器人的系統架構和控制策略。連接到下肢肌肉的 SNAP 系統將肌電信號無線傳輸?shù)酵夤趋罊C器人控制器以觸發輔助操作。連接到背部肌肉的另一個 SNAP 系統可監測肌肉活動，以評估機器人輔助性能。( B )氣動背部支撐外骨骼系統的硬件配置。氣缸的線性驅動使該裝置推動軀干，產生輔助髖關節扭矩，以舉起沉重的外部負載。SNAP 系統連接到 L1、GM 和 BF 肌肉，用于操作外骨骼機器人并驗證其輔助性能。( C ) 在深蹲舉重（頂部）和彎腰舉重（底部）的單個周期中實時測量觸發肌的TKEO-EMG信號。( D ) 和沒有機器人輔助的 RMS EMG 比較。當使用機器人輔助時，無論是否備皮、出汗水平如何，背部肌肉活動都會大大減少（預處理的皮膚和未預處理和出汗的皮膚條件下平均減少18.1%）。
3、研究意義
這項工作探討了 SNAP 免備皮長期 EP 信號監測的概念和設計策略。SNAP 的剛軟混合結構具有獨特的功能，例如通過角質層直接進入表皮和組織順應性。這些特性不僅確保了對皮膚分泌物和污染的高度免疫力，而且還提供了長時間使用的舒適性。與商用凝膠電極相比，具有導電粘合劑的SNAP由于其高導電性和粘合性，提供了更為優異的皮膚傳感器界面，體現為運動偽影和基線噪聲減少。外骨骼機器人與 SNAP 系統的無線閉環操作演示進一步驗證了該設備在復雜的真實人機交互應用中的實用性。
為了推廣應用，需要研究適合大規模生產的新材料和更簡單的制造方法，以降低與當前依賴于微機電系統工藝的制造方法相關的成本和復雜性。此外，開發帶有剛度可調節微針的可拉伸電極，這種電極是剛性的，便于皮膚穿透，然后變得柔軟以適應組織，這對于完全消除微針-皮膚界面的機械不匹配，確保長期舒適感至關重要。
參考文獻：
Heesoo Kim et al.Skin preparation–free, stretchable microneedle adhesive patches for reliable electrophysiological sensing and exoskeleton robot control.Sci. Adv.10,eadk5260(2024).DOI:10.1126/sciadv.adk5260
