1、導語
鋰離子電池在首次充電、存儲以及循環過程中不可避免的容量衰減，提高了成本，限制了其應用。鋰離子電池本身是一個十分復雜的系統，容量衰減的過程也不是來源于單一因素，是多個因素相互作用的復雜過程，且各個過程幾乎同時發生，很難將這些過程單獨區分開來。
對稱電池，既兩片相同的極片組成的單層疊片電池，常用于阻抗的研究，并未用來深入研究。近年來有研究學者采用相同的極片，一片為嵌鋰態，另一片為脫鋰態組成對稱電池進行循環測試，評估鋰離子電池的性能。相對于半電池，對稱電池采用有限的鋰傳輸，無過多的鋰參與反應，同時可以避免電解液及電解液添加劑與鋰箔反應。本文采用石墨對稱電池研究負極的衰減，由于負極對稱電池電壓范圍窄，可以避免電解液在高電壓下氧化。
2、 實驗部分
2.1 電池制備
本文使用的電極材料為我司生產的雙面涂布的正負極材料，其中正極為三元材料NCM622，負極為人造石墨。首先正極采用NMP，負極采用去離子水擦去極片的一面，然后對電極進行沖片、烘干、焊極耳、組裝成單層疊片電池，注液封口。
將一支全電池充電至滿電態，另一支放電至空電態。將兩支電池拆解，分別取嵌鋰態石墨負極和脫鋰態的石墨負極，采用DMC清洗以除去表面的電解液。待極片干燥后將嵌鋰態的負極與脫鋰態的負極組裝成負極對稱電池（定義為100% SOC-0% SOC負極對稱電池）。作為對比，另將一支嵌鋰態的負極與原始負極組裝成負極對稱電池 （定義為100% SOC-Pristine負極對稱電池）。電池的拆解以及對稱電池的組裝均在干燥房中完成。為描述方便，定義嵌鋰態石墨為正極，脫鋰態或原始石墨為負極。
2.2 性能測試
電性能測試：全電池采用測試柜進行充放電實驗，以0.05C的倍率恒流充放電一周，再以0.1C恒流充放電兩周，電壓范圍3V-4.2V。滿電態電池以1C恒流恒壓充至4.2V，截止電流0.05C?？针姂B(tài)電池以1C恒流放電至3V，0.1C恒流放電至3V，0.01C恒流放電至3V。負極對稱電池以0.05C的倍率進行充放電，電壓范圍-2V～2V。交流阻抗采用恒電位儀和阻抗增益相位分析儀進行測試。
3、 結果與討論

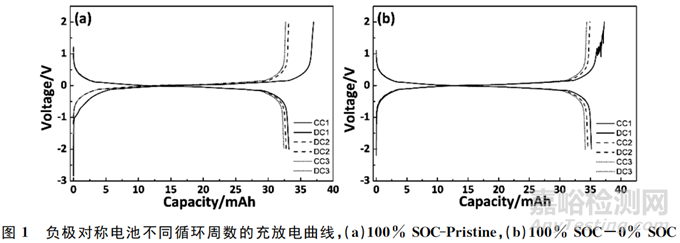

圖1為100% SOC-Pristine和100% SOC-0% SOC負極對稱電池不同循環周數的充放電曲線。100% SOC-Pristine負極對稱電池首圈充電在 -1V～-0.5V之間有平臺出現，而100% SOC-0% SOC負極對稱電池在此電壓范圍內并未出現平臺，這是由于原始的石墨負極在首次充電過程中生成SEI膜。

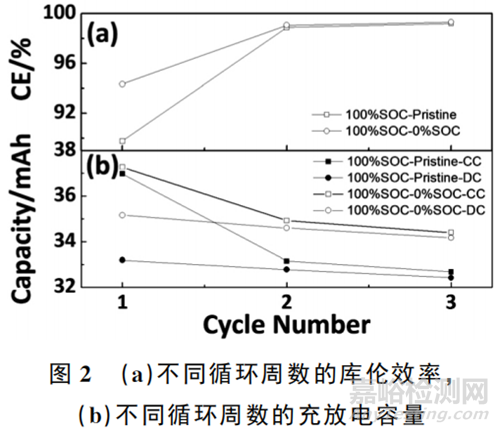

且從圖2(a)可以看出，100% SOC-Pristine負極對稱電池的首周充放電效率低于100% SOC-0% SOC負極對稱電池，說明原始的石墨負極在充電過程中消耗了更多的活性鋰來形成SEI膜。隨著循環的進行，100% SOC-Pristine負極對稱電池和100% SOC-0% SOC負極對稱電池庫倫效率趨于一致但小于1，其充放電容量減小，如圖2(b)所示。有研究人員將全電池循環過程中的容量衰減主要分為SEI膜的生成與修復，電解液的氧化，正極過渡金屬溶出以及正極結構破壞，而在石墨負極對稱電池中無正極過渡金屬溶出及結構破壞，且其電壓范圍窄，電解液的氧化可以忽略不計，因此，石墨負極對稱電池的容量損失主要是由SEI膜在循環過程中不斷生成與修復而引起的活性鋰損失。

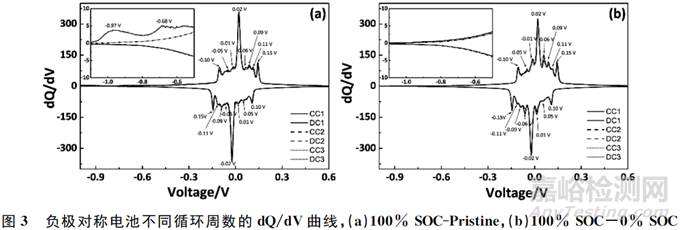

dQ/dV方法是對電池開路電壓曲線的變化進行分析，是一種原位電化學分析方法。dQ/dV曲線上的每一個峰對應一個兩相共存區，進而使電壓曲線上不異被發現的微小變化顯現出來。對圖(1)的電壓－容量曲線做微分，得到不同循環周數的dQ/dV曲線，如圖3所示。
100% SOC-Pristine負極對稱電池首圈充電在-0.97V 和-0.68V處有兩個小峰，而100% SOC-0% SOC負極對稱電池并未出現，這兩個小峰與原始石墨表面SEI膜的生成有關。隨后的循 環 過 程 中，100% SOC-Pristine與 100% SOC-0% SOC負極對稱電池充電過程有8個峰分別為-0.10V，-0.05V，-0.01V，0.02V，0.06V，0.09V，0.11V，0.15V；放電過程有8個峰分別為0.10V，0.05V，0.01V，-0.02V，-0.06V，-0.09V，-0.11V，-0.15V。充電和放電過程的dQ/dV峰相互對應，表明每一個反應都是一個可 逆的過程，為石墨的不同嵌鋰反應相互疊加的結果。

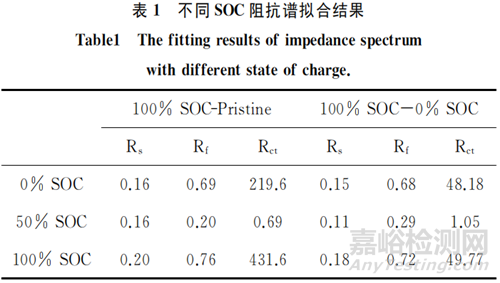

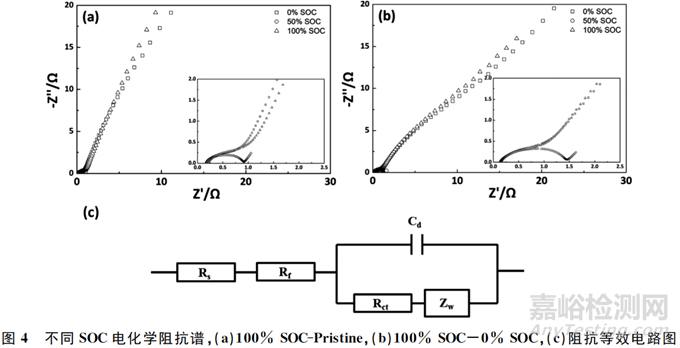

負極對稱電池不同SOC的電化學阻抗譜如圖4所示。結合表1可知，歐姆阻抗Rs隨SOC的變化不大，膜阻抗Rf和電荷轉移阻抗Rct與其荷電狀態有關，空電態和滿電態阻抗接近，阻抗值最大，半電態的阻抗最小。0% SOC和100% SOC的負極對稱電池都有一個極片處于空電態，負極阻抗在低SOC都會有一個突增，所以阻抗結果變化較大，而50% SOC狀態下兩片負極極片都處于半電態，阻抗最為穩定。
4、 結論
本文采用負極對稱電池分析石墨對稱電池的充放電機制。結合充放電曲線及dQ/dV曲 線，100% SOC-Pristine負極對稱電池首圈充電在-0.97V 和-0.68V處有兩個小峰，而100% SOC-0% SOC負極對稱電池并未出現，這兩個小峰與新鮮石墨表面SEI膜的生成有關。與之相對應的100% SOC-Pristine負極對稱電池的CE值低于100% SOC-0% SOC負極對稱電池，隨著循環的進行兩種對稱電池的CE值趨于一致。負極對稱電池的阻抗與其荷電狀態有關，空電態和滿電態阻抗最大，半電態阻抗最小。本文旨在介紹負極對稱電池分析鋰離子電池衰減的方法，深入的研究仍在進行中。
文獻參考：彭文,王蓉蓉,朱振東,楊劉倩,張崢.基于負極對稱電池分析電池容量損失[J].電池工業,2020(2):80-83
