復合材料在航空領域的應用日趨廣泛，應用范圍已由簡單零部件擴大至主承力結構。復合材料應用于飛機結構中有著諸多優勢，如可設計性好、比強度/比模量高、耐腐蝕、疲勞性能好等，但也存在材料各向異性及材料分散性大的特點。這些特點導致復合材料結構在服役過程中不可避免會產生分層、脫黏、裂紋、燒蝕等損傷，因此復合材料的修理問題在行業內的重要性日益顯現。
復合材料結構的修理方法以及修理后強度性能的恢復，是飛機復合材料結構面臨的挑戰。同時修理后的結構可能存在原始缺陷，在服役過程中可能再次出現損傷，此類缺陷或損傷的檢測，也是同時衍生出來而亟待解決的問題。
中國飛機強度研究所強度與結構完整性全國重點實驗室的科研人員以挖補修理后的層壓板結構為例，對其可能產生的缺陷類型進行歸納，對各種類型缺陷的超聲特征信號進行分析總結，將超聲特征信號和修理工藝特點互相比對驗證，為此類結構缺陷超聲檢測完整判據的建立提供數據積累。
1、復合材料的修理工藝
復合材料常用的修理方法有填充與灌注修理、機械連接修理、膠接修理、樹脂注射修理等，此外還有外場快速修理方法，如微波修復、電子束固化修理、光固化修理、激光自動化修理等。其中膠接修理方法相對穩定可靠，尤其是膠接挖補修理方法，對受沖擊損傷的復合材料層壓板來說，是一種非常有效的修理方法。
挖補修理適用于修理面積較大、較嚴重的損傷，這種方法一般采用預浸料作為修理材料，因此對于修理曲率較大或有氣動外形要求的表面具有一定的優越性。同時，挖補修理可以最低程度地增加質量，最大限度地恢復結構強度。
挖補修理前，先通過無損檢測手段，確定損傷的面積和深度分布范圍，將損傷區完全挖除，留下一個具有錐度的孔，然后對層壓板進行干燥處理，再將修補材料通過膠接固化的方法填補至原結構處，挖補修理的結構示意如圖1所示。

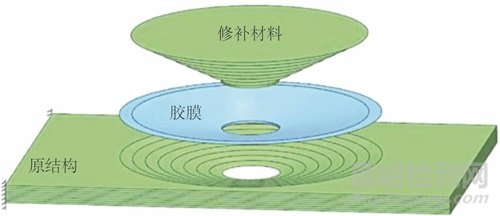

圖1 挖補修理的結構示意
膠接固化的溫度和壓力是修理過程中的關鍵參數，會直接影響膠接質量。溫度盡可能均勻，以保證固化均勻，同時要防止溫度過熱導致原結構出現性能和結構的改變。固化壓力也需要精確控制，以保證膠層厚度均勻、充分浸潤、最小化膠層氣孔。
2、層壓板修理后缺陷特征及檢測信號分析
層壓板結構在制造過程中，受制造工藝的影響，可能會產生空隙、分層等缺陷；在裝配過程中，受外載作用，可能會產生分層、表面劃傷、鉆錯孔、孔邊損傷等；在服役過程中還可能產生沖擊損傷、累積損傷、戰傷、燒蝕等。無論哪種缺陷或損傷，都可能導致飛機的承力結構受損，表面氣動性能下降，進而影響使用壽命。
當確定了損傷或缺陷在修理容限之內后，就可以對損傷進行修理。某修理后的層壓板結構如圖2所示，層壓板結構修理后的結構示意如圖3所示，其中心深灰色區域A區為修補部位中心的等高區，淺灰色區域B區為修理中的斜坡區，最外圍的白色區域C區為修補區表層纖維布覆蓋的區域。

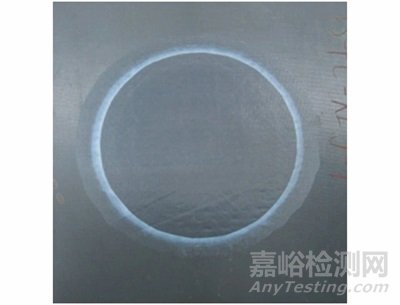

圖2 修理后的層壓板結構

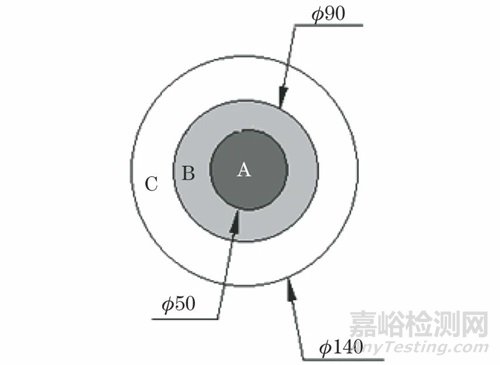

圖3 層壓板修補后結構示意
修理過程中產生的缺陷可能分布在不同的區域，按照分布位置，可分為以下3種：修補材料內部缺陷、膠膜缺陷、原結構缺陷。
修補材料內部缺陷比如修補材料內部的夾雜、氣孔、分層等，可能產生于預浸料的鋪放過程中，也可能產生于修理后期的固化過程中；膠膜缺陷是修理結構中最常見的缺陷，主要指固化過程中局部受熱不均導致的膠膜空隙或局部膠膜流失；原結構缺陷主要是修補前挖除缺陷或損傷不夠徹底造成的，固化過程中溫度過高也可能導致原結構內部改變。
對于這些修理工藝及過程控制差異而引起的初始修理缺陷，采用接觸式脈沖反射法對其進行超聲C掃描檢測，結果表明超聲檢測對此類結構信號響應明顯。通過篩選檢測信號中的異常信號，結合異常信號產生的位置及具體修理工藝，可以對缺陷類型進行準確判斷。

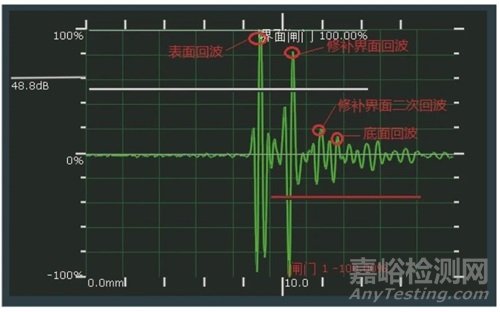

修補后的結構與原結構相比，結構厚度略有變化，但超聲檢測時最明顯的差異是，修補后結構的超聲檢測信號會在修補界面出現明顯的界面波，如圖4所示。界面波高度跟工藝過程控制有關，一般來說，同一件修理后的結構件，界面波高度相對穩定，略低于或略高于底面回波都屬于正?，F(xiàn)象。

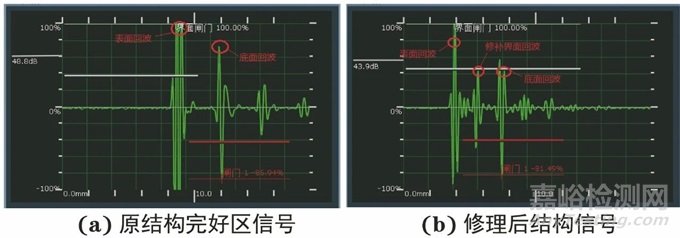

圖4 原結構與修補后結構的超聲檢測信號
在對檢測區域的超聲信號進行C掃描成像時，界面閘門框取表面波，記錄表面回波的位置；成像閘門框取整個結構厚度范圍內的回波，記錄底面回波、修理界面回波以及可能出現的缺陷回波的位置。在對缺陷進行準確定量時，閘門高度按6 dB法置于底面回波1/2高度處（根據底面回波實時高度進行調整），閘門成像邏輯為取越過閘門的最高回波，采用距離成像模式。
修補材料內部缺陷
在修補材料即預浸料的鋪放過程中可能落入夾雜物，在修理工藝后期的加熱加壓過程中也可能造成揮發性氣體被捕捉進而在修補材料內部產生夾雜、氣孔、分層、孔隙等缺陷。

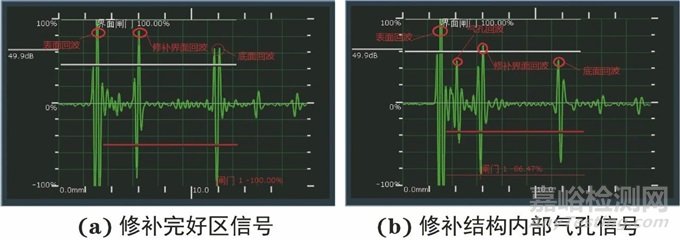

修補材料內部的氣孔或夾雜物的超聲特征信號如圖5所示，可以看到在結構表面回波與膠膜界面回波之間出現了一個缺陷回波，缺陷尺寸的數量級并沒有造成后面結構回波的明顯衰減，且埋深固定，判斷其可能為氣孔或夾雜物，如果缺陷尺寸足夠大造成底面回波的明顯衰減或消失，則其可能為分層缺陷。
圖5 修補材料內部氣孔或夾雜物超聲特征信號
對于小的氣孔或夾雜物，距離成像的超聲C掃描結果上并沒有明顯顯示，如圖6所示。
圖6 含小尺寸氣孔、夾雜物的修理結構超聲C掃描結果
修補中心等高區脫黏

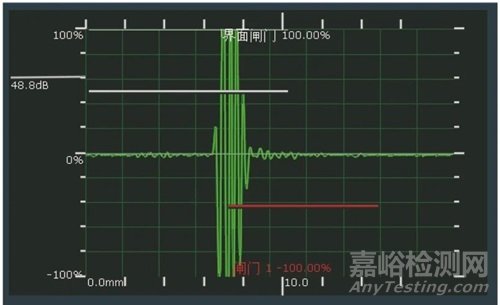

修理過程中，黏接界面的膠膜在高溫下流動不均勻，容易造成局部樹脂缺失，此時在黏接界面形成空腔，產生脫黏缺陷。以修補中心等高區為例，當超聲波遇到膠膜均勻分布區，由于修補膠膜和原結構樹脂的聲阻抗差異，一部分聲波沿修補黏接界面繼續往下傳播，一部分被反射；當超聲波遇到黏接界面空腔區，由于修補材料聲阻抗與空氣聲阻抗存在巨大差異，聲波幾乎完全被反射，如圖7所示。

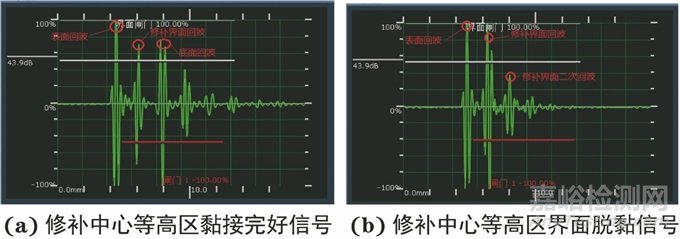

圖7 修補中心等高區超聲檢測特征信號

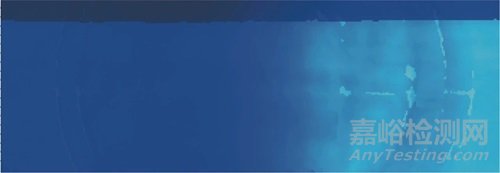

修補黏接完好區超聲C掃描圖像如圖8所示，中心等高區完全脫黏和局部脫黏的超聲C掃描圖像如圖9和圖10所示。

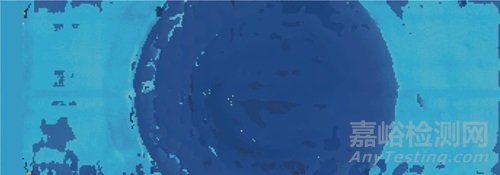

圖8 修補界面黏接完好區超聲C掃描圖像

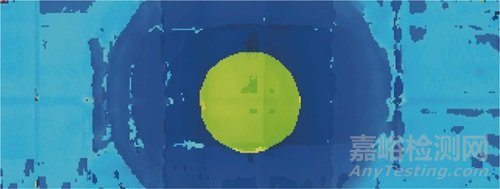

圖9 修補中心等高區完全脫黏超聲C掃描圖像

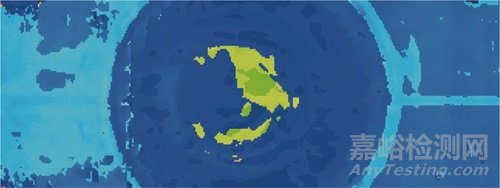

圖10 修補中心等高區局部脫黏超聲C掃描圖像
修補斜坡區脫黏

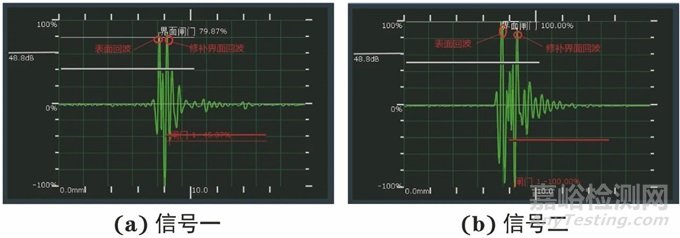

斜坡區的脫黏缺陷產生原理與等高區的相同，都是膠膜熔化后流動不均勻?qū)е?，但斜坡區的超聲特征信號和等高區的信號有差異。修理后斜坡區的黏接界面呈階梯斜坡狀，因此超聲檢測時界面回波的位置也會隨黏接界面的深度值而變化，斜坡區黏接良好位置不同深度處的超聲回波信號如圖11所示，相比于等高區，界面回波位置有了變化。
圖11 斜坡區黏接良好位置不同深度處的超聲回波信號
斜坡區脫黏缺陷的超聲回波信號如圖12所示，缺陷信號表現為界面回波波幅升高，底面回波消失。斜坡區脫黏的C掃描圖像如圖13所示。
圖12 斜坡區不同深度處黏接界面脫黏超聲回波信號
圖13 修補結構不同區域的缺陷C掃描圖像
修補區外表面纖維布脫黏
修補后結構的上表面通常會覆蓋一層纖維布，以盡可能保持修補后結構表面平整光滑。修補工藝控制不當或操作失誤會造成表層纖維布脫黏，表層纖維布脫黏的超聲檢測特征信號如圖14所示，由于覆蓋的纖維布很薄，因此脫黏缺陷信號和檢測面聲波信號貼合在一起，結構底面回波消失。圖13中可以看到表層纖維布脫黏的超聲C掃描圖像顯示。
圖14 表層纖維布脫黏的超聲檢測特征信號
膠接面黏接不良
除了脫黏缺陷，修理結構常會遇到黏接面黏接不良的缺陷。和脫黏缺陷相比，黏接不良區域的超聲信號會呈現出大面積的底面回波較低但沒有完全消失，界面回波明顯升高的現象，如圖15所示。此時修補界面黏接質量處于中間態，無法對其準確定性。此類缺陷對結構強度的影響，需要通過強度試驗進行驗證。
圖15 修補結構黏接不良區域超聲檢測回波信號
3、結束語
挖補修理目前作為復合材料結構最常用的修理方法，工藝日漸成熟，修理后結構的透聲性越來越好，超聲檢測信號和相應區域的修補結構特征對應明確。因此，對復合材料修理區全結構的缺陷信號進行分析，為修理結構損傷建立可靠的判據具有重要意義。
作者：曲亞林，寧寧，焦婷，王丹
工作單位：中國飛機強度研究所 強度與結構完整性全國重點實驗室
第一作者簡介：曲亞林，工程師，主要從事飛機復合材料結構無損檢測技術方法研究工作。
來源：《無損檢測》2024年3期
