       寄生電感是指寄生在電路板的PCB走線或其他元器件上的電感。有導線的地方就會有寄生電感，比如PCB上的銅線、過孔、芯片內部的Bonding線、元件引腳、線纜等都會存在寄生電感，這些寄生電感的感量一般是nH級。

1、過孔寄生電感

過孔寄生電感是指存在于過孔上的寄生電感，過孔寄生電感帶來的危害往往大于寄生電容的影響。過孔寄生電感引起阻抗不連續，尤其是對高速差分信號影響更加明顯，設計時應加以管控。

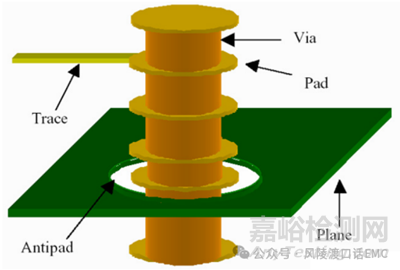

圖1：過孔寄生電感

2、器件引腳寄生電感

插件器件引腳的寄生電感應引起重視，電容器件引腳的寄生電感是導致電容高頻濾波性能降低的主要因素；而功率器件引腳的寄生電感與寄生電容是引起高頻振蕩噪聲的主要原因之一。

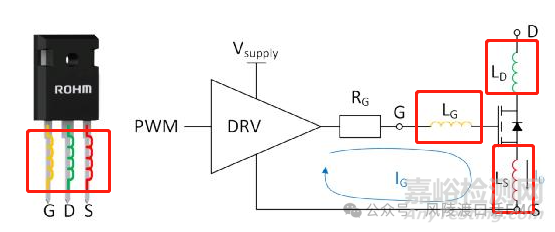

圖2：器件引腳的寄生電感

3、PCB布線寄生電感

圖3：PCB布線的寄生電感

根據電感定義可知，PCB布線本身是存在寄生電感的，而電感大小受線長、線寬影響，同理任何芯片內部布線也存在寄生電感，其電感大小同樣受線長、線寬影響。PCB布線寄生電感是導致濾波電容性能降低、寄生振蕩的重要因素之一。另外，參考平面上的寄生電感是導致地電位差的根本原因，而地電位差是導致共模噪聲干擾的重要因素之一。

4、線纜本身的寄生電感

圖4：線纜的寄生電感

線纜寄生電感同布線寄生電感類似，卻很容易被大家忽略。尤其線纜地線的寄生電感是引起兩端信號參考電位差的主要因素，對于強信號地電位差影響較??；而對于弱信號、小信號的影響就非常明顯，是導致抗擾度測試失敗的重要原因，也是導致輻射發射超標的重要原因。（地電位差產生共模噪聲電流）

5、金屬搭接處的寄生電感

圖5：金屬搭接處的寄生電感

6、參考平面的寄生電感

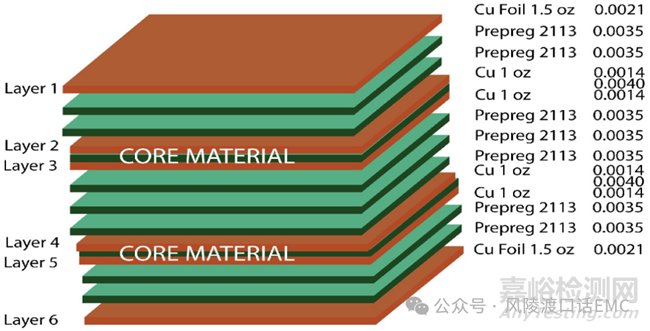

圖6：PCB參考層的寄生電感

很多工程師都會感覺到多層板PCB設計的抗擾度性能優于兩層板，是因為多層板擁有完整的參考層平面，而兩層板不具備完整的參考平面，完整的參考平面寄生高頻狀態下的電感非常小，高頻噪聲電流流過時產生的地電位騷動也非常小，不容易干擾到敏感信號，而兩層板因為參考平面完整性的問題，寄生電感較大，高頻噪聲電流流過時產生的擾動也較大，容易干擾敏感信號。
