1、科技的發展對電源的要求越來越高
隨著科技的日益發展,電子產品上所用芯片的電源電壓也越來越小,從早期的5V逐步降低到了1.2V,某些芯片的核電壓甚至到了1V或更低。電壓越小,芯片對電壓波動也變得越敏感。
通常用電源噪聲來表征電源電壓的波動,其要求通常是電源電壓的±5%到±1.5%,有的芯片要求甚至更低。如果芯片的電源噪聲沒有達到規范要求,輕則影響產品的性能,重則影響整機的可靠性。因此工程師需要準確地測量電源噪聲。

▲圖1 日益發展的技術對電源要求越來越高
2、電源噪聲的特點
1、更小幅度,更高頻率
以往電源噪聲的幅度規范一般在幾十mV,但是隨著芯片電源電壓的降低,很多芯片的電源噪聲的規范已經低至mV的量級,某些對電源噪聲敏感的芯片要求甚至到了百uV的量級。
電源上的噪聲是數字系統中時鐘和數據抖動的主要來源。處理器、內存、模數轉換和 射頻等等芯片對直流電源的動態負載隨著各自時鐘頻率而發生,還有可能在直流電源上耦合高速瞬態變化和噪聲,它們通常包含了GHz以上的頻率成分。

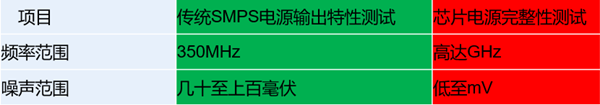

▲圖2 傳統電源和芯片電源對頻率范圍和噪聲幅度要求不同
因此與傳統的SMPS電源相比,芯片電源的噪聲具有頻率高/幅度小等特點,這就使得工程師的測試工作充滿了挑戰---即如何準確地測試分布在GHz帶寬內mV級別的電源噪聲。
2、電源分布網絡(PDN)引入的噪聲干擾
為了保證電路上各個芯片的供電,電源分布網絡(PDN)遍布整個PCB。如果電源分布網絡靠近時鐘或者數據的PCB走線,那么時鐘/數據的變化會耦合到電源分布網絡上,也會成為電源噪聲的來源。
在這種情況下,工程師還需要定位電源噪聲的來源,以便后續調整電子產品的PCB布局和布線,減少PDN網絡受到的干擾。

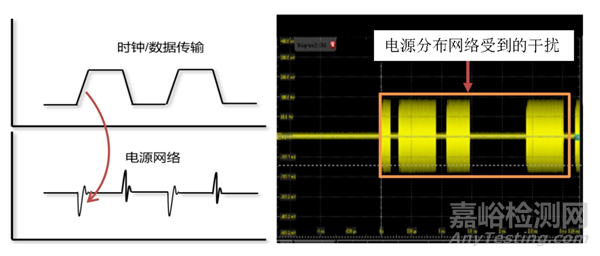

▲圖3 時鐘/數據傳輸線耦合到電源分布網絡的干擾
3、影響電源噪聲測試準確性的因素
示波器是電源噪聲測試的重要儀器。為了能夠準確地測量GHz帶寬內mV級別的電源噪聲,并定位干擾電源分布網絡的噪聲來源,需要考慮如下因素:示波器的底噪,探頭的衰減比,測試系統的偏置補償能力,探頭的探接方式,以及示波器的FFT能力等等。
1、示波器的底噪
示波器本身是有底噪的。當示波器測試電源噪聲時,其自身的底噪會疊加在被測的電源噪聲上。如果示波器本身的底噪很大,那么會嚴重影響電源噪聲的測試準確度。

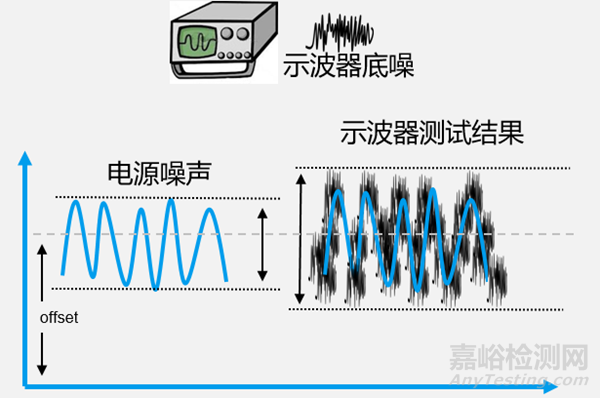

▲圖4 示波器底噪對電源噪聲測試結果的影響
2、探頭的衰減比
業界最常用的500MHz帶寬的無源探頭的衰減比為10:1,其會將示波器的底噪放大十倍,導致電源噪聲測試的不確定性。
如果采用傳統的衰減比為1:1的無源探頭,可以避免放大示波器的底噪。但是這種探頭的帶寬通常只有38MHz,無法測到更高頻率的電源噪聲。同樣會導致電源噪聲測試的不確定性。

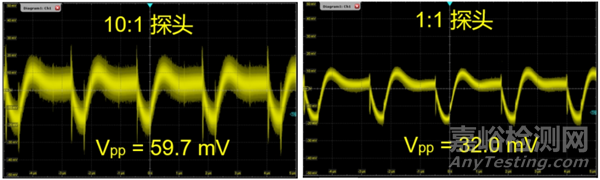

如左下圖,10:1的無源探頭測試電源噪聲明顯偏大;右下圖的1:1無源探頭測得電源噪聲正常,但是高頻的毛刺無法顯示。

▲圖5 探頭的衰減比對電源噪聲測試的影響
3、示波器的偏置補償能力
電源噪聲是疊加在電源電壓上的,為此測試時需要將示波器的偏置電壓設到與直流電壓相等的水平,再測量電源的噪聲。例如某芯片的供電電壓是3.3V,首先將示波器的偏置電壓調到3.3V,然后再測試3.3V直流電源上的mV級別的噪聲波動。
但是示波器的垂直刻度的擋位受限于偏置電壓,在該偏置電壓下垂直刻度只能到20mV/div。用20mV/div的垂直刻度測試mV級別的電源噪聲,顯然會帶來很大的誤差。
為了解決類似問題,通常會使用隔直電容(或DC-Block)去除電源的直流電壓,但如此操作會導致直流電源壓縮和丟失電源的低頻特征。此外如果電容的容值選取不當,還會影響高頻噪聲的測量準確性。

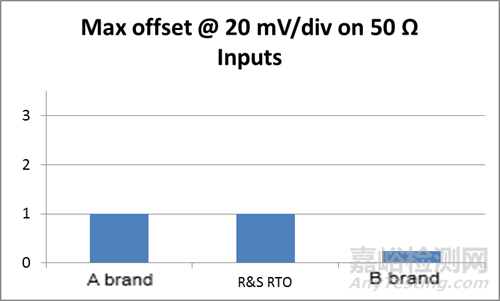

▲圖6 示波器的偏置補償能力受限

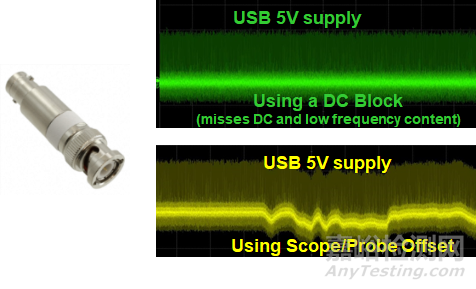

▲圖7 隔直電容影響低頻特征
4、探頭的探接方式
電路形態各異,需要有更靈活的方法來進行信號的探接。探接的穩定性和寄生參數對被測電源電路的影響不可忽視,所以需要盡量貼近芯片的管腳,并使用短地線。

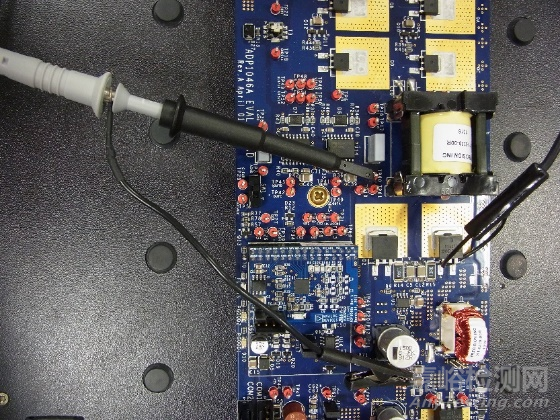

▲圖8 探頭貼近芯片管腳,使用短地線
5、示波器的FFT能力
由于電源分布網絡PDN會受到干擾噪聲的來源,因此需要示波器具有強大的FFT分析能力,以便分析的干擾噪聲的頻率,進而排查噪聲的源頭。

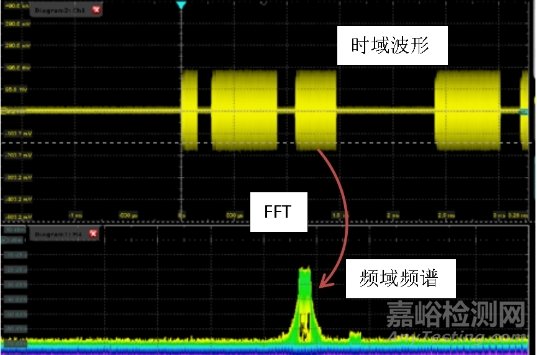

▲圖9 FFT分析電源噪聲的頻譜
4、羅德與施瓦茨(R&S)電源噪聲測試方案
為了準確地測量電源噪聲,R&S提供了示波器主機和專門的Power Rail電源軌探頭。
1、測試儀器
R&S推出的MXO5和MXO4系列示波器,帶寬最大2GHz,采用了12bit位數的ADC(HD模式下,分辨最低可達18bit),使得示波器的底噪在百uV級別,垂直刻度擋位最小可達0.5mV/div(硬件實現,非放大),使得準確測量GHz帶寬內mV級別的電源噪聲成為可能。該系列示波器還具有強大的頻譜分析功能,幫助工程師快速排查干擾噪聲的來源。

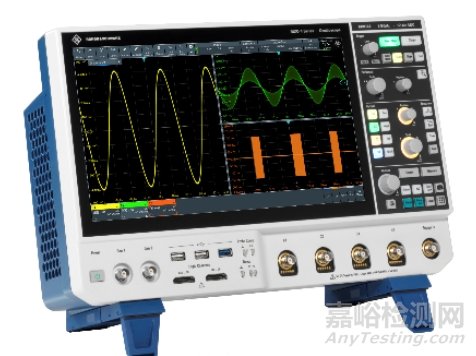

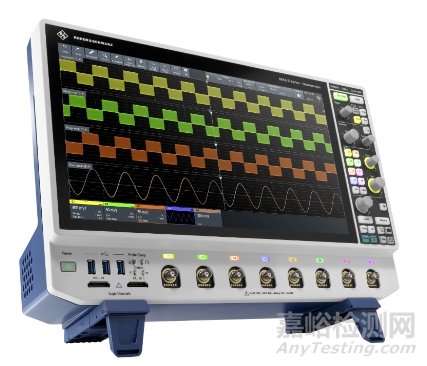

▲圖10 MXO5示波器(上)和MXO4示波器(下)
Power Rail電源軌探頭RT-ZPR20(2GHz) / RT-ZPR40(4GHz)具有優異的性能,專門為電源測試量身打造。
其主要特性有:
1、在2GHz/4GHz帶寬內具備1:1的衰減比,保證能夠測試到GHz帶寬mV級別的電源噪聲;
2、探頭具有50Kohm的高直流輸入阻抗,相對毫ohm級別阻抗的電源平面,可以最大程度地降低對待測電源的影響;
3、探頭內置±60V的偏置能力,提升測試系統的偏置補償能力。測試電源噪聲時,使用探頭內部的偏置與待測電源保持一致,示波器的垂直刻度的擋位可以調至最小的0.5mV/div;
4、探頭內部集成了16位數字電壓計,實現同步讀取被測電源的直流電壓數值,并且可以一鍵精準設置測試系統的偏置電壓;
5、專用的同軸探測線纜可焊接到電源濾波電容的兩端,點測附件則便于PCB上不同位置的輕松探測。

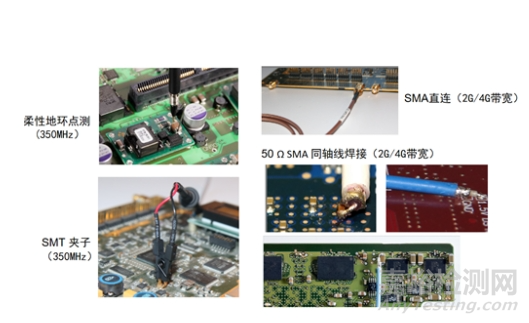

▲圖11 RT-ZPR系列探頭性能指標及各種連接方式
2、測試實例
下面介紹利用MXO5示波器和Power Rail電源軌探頭RT-ZPR20測試電源噪聲,并排查噪聲來源的實例。

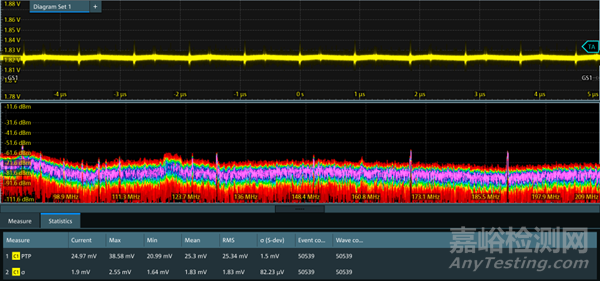

▲圖12 一次探接即可獲得電源噪聲以及干擾源
將RT-ZPR20探頭連接到測試點后,按照如下操作進行測試:
1.RT-ZPR20內置電壓計實現高精度DC電壓測試,測得電源電壓為1.82V;
2.RT-ZPR20的偏置電壓設到1.82V附近,并將示波器垂直刻度設到10mV/div;
3.示波器測得電源噪聲波形,從時域波形上發現有明顯的干擾噪聲;
4.對電源噪聲幅值進行測試與統計;
5.得到電源噪聲頻譜,根據噪聲頻率分析噪聲來源。
結語
R&S MXO5/MXO4系列示波器,配以專門的電源軌探頭RT-ZPR20/40,可以準確測量電源噪聲。優異的頻譜FFT分析能力還可以快速排查電源噪聲,保證產品的可靠性。
