由于增材制造（AM）技術提供了出色的設計自由度，具有復雜幾何形狀的部件可以基于預定義的計算機輔助設計（CAD）模型輕松地逐層制造。各種AM技術已經被開發并廣泛應用于設計和制造用于關鍵工業應用的高性能組件，包括航空航天、醫療和汽車領域。

基于粉末的增材制造金屬和合金中多尺度缺陷的類型包括尺寸缺陷、表面質量缺陷、顯微組織缺陷以及成分缺陷。香港理工大學、西北工業大學和香港中文大學的傅銘旺教授等人提出了基于粉末的增材制造金屬和合金過程中的多尺度缺陷，并闡明了各類缺陷形成的潛在機制以及控制方法；總結了金屬增材制造各類缺陷的破壞性和非破壞性檢測方法；介紹了多尺度增材制造缺陷建模的研究進展；分析討論了各類缺陷對增材制造件的拉伸及疲勞力學性能的影響機制。相關研究成果發表在材料領域頂刊Journal of Materials Science & Technology上。

多尺度缺陷的分類

金屬AM部件的性能在很大程度上取決于其表面質量和微觀結構特征。影響表面質量和微結構的主要因素包括材料性能、設計相關因素、工藝參數和系統設置。不適當?shù)墓に嚺渲每赡軙?huì)在最終的AM組件中引入缺陷，例如孔隙和裂紋。

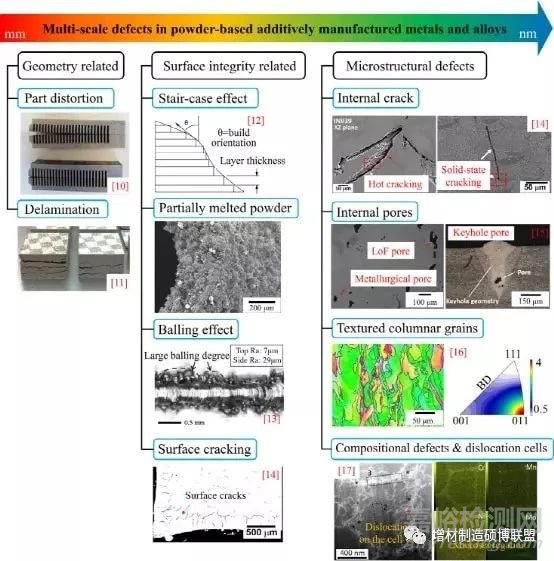

基于現有的金屬AM文獻，在AM金屬零件和結構中識別出從毫米到納米尺度的多尺度缺陷。如下圖所示，將多尺度缺陷主要分為三大類，即幾何相關缺陷、表面完整性相關缺陷和微結構缺陷。特別需要首先認識到的是，織構柱狀晶粒、復合-結構缺陷和位錯細胞在AM件中普遍存在，并對AM元件的性能產生重要影響。

基于粉末的增材制造金屬和合金中多尺度缺陷的分類

1、幾何相關缺陷

幾何缺陷主要來自于制造結構與理想CAD模型之間的尺寸和幾何偏差。幾何相關缺陷主要包括零件變形和分層。

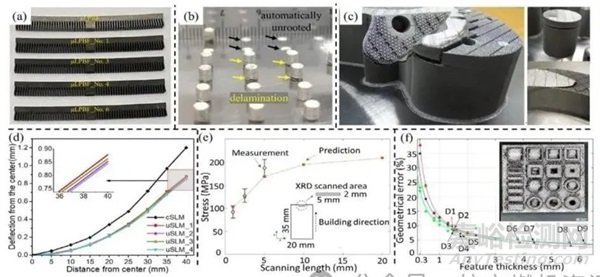

分層是AM過程中獨特的開裂行為，這是由于AM的逐層制造模式的性質所決定的。典型的零件變形和分層如下圖a~c所示；零件變形和脫層是由宏觀殘余應力引起的，而宏觀殘余應力來源于空間熱梯度，例如零件在熱循環過程中的不均勻膨脹和收縮，以及不均勻的非彈性應變。影響殘余應力相關變形的因素有很多，與設備相關的因素包括激光光斑尺寸、基板的厚度和預熱等，都可能誘發這類缺陷。該研究工作比較了微型LPBF（使用直徑為25 m的細激光束）和常規LPBF產生的懸臂梁的畸變，如下圖d所示，由于原位應力消除退火更顯著，精細激光束產生的畸變更小，因此微型LPBF系統更有可能生產出幾何精度高的部件。

(a-c) 典型的幾何相關缺陷，包括變形和分層；(d) 微型LPBF和常規LPBF制作懸臂梁的畸變情況；(e) 殘余應力與掃描長度的函數關系；(f) 打印零件幾何誤差與特征厚度的函數關系

此外，Corbin等研究了襯底厚度和預熱對DED Ti6A14V變形的影響，得出結論：襯底預熱后，薄襯底的畸變有效降低，而厚襯底的畸變則增加。因此，選擇合適的基板厚度和預熱溫度來減少殘余應力是很重要的。

研究了激光功率、掃描速度、掃描層厚度和掃描策略等工藝參數對殘余應力和零件變形的影響。Mugwagwa等報道了掃描速度和激光功率的增加導致由殘余應力引起的LPBFed懸壁變形總體呈增加趨勢，增加層厚會減少變形，但由于能量密度降低而增加孔隙率。Salem等利用橋曲率法探討了掃描策略對畸變的影響，結果表明，通過縮短掃描矢量，畸變幅度減小。相應地，Promoppatum和Yao報道在Ti6A14V的SLM中分別使用5 mm和1 mm的掃描長度時，殘余應力從185 MPa降低到90 MPa，如上圖e所示。

零件變形的設計相關因素包括零件在基材上的方向和位置、零件形狀、特征尺寸等，直接金屬激光燒結Ti6A14V零件的幾何精度結果表明，幾何誤差隨著特征尺寸的增加而減小，并收斂到一個恒定值，表明尺寸相關收縮是幾何精度降低的原因。

此外，懸空或突出特征在復雜結構中很常見，但由于缺乏底部支撐，它們難以通過AM實現PBF工藝，粉末床可以作為這些結構的支撐。然而，由于粉末床與固體懸垂結構之間的電導率差異，可能會產生集中的殘余應力，導致結構翹曲、卷曲和變形。因此，當構件具有懸垂或突出特征時，需要設計支撐結構。除了支撐懸垂特征外，良好的支撐結構設計還可以保證正確的熱流流向基材，防止因高殘余應力而產生較大的變形。

2、表面完整性相關缺陷

表面完整性缺陷是指與CAD設計模型的理想輪廓相偏離的不均勻或不規則的表面特征?？偨Y(jié)了造成AM部件表面完整性相關缺陷的四個主要因素，即階梯效應、部分熔化的粉末、球化效應和表面裂紋。與機械加工等傳統制造工藝相比，這些缺陷導致表面粗糙度較高，質量和精度較低，這是AM工藝固有的局限性之一。

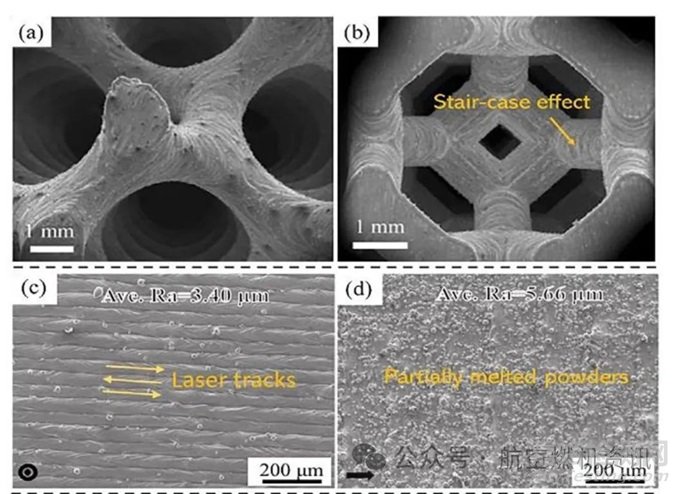

階梯效應是指由于制造分辨率的限制，曲面和斜面層層逐級逼近。階梯效應引起的平均表面粗糙度（Ra）由層厚度和相對于建筑方向的傾斜角（BD）決定。增加層厚會導致顯著的階梯效應和更大的表面粗糙度。對于AM的晶格結構，這種帶有懸挑支柱的復雜幾何形狀很容易導致階梯效應。Alketan等利用LPBF制作了各種周期性金屬胞狀結構，發現由于表面胞狀結構的傾斜角不斷變化，因此與基于支柱的結構相比，表面胞狀結構中的階梯效應不那么明顯，如下圖a和b所示。

影響AM零件表面粗糙度的第二個因素是當在AM過程中使用低能量輸入時，粉末可以部分熔化并粘附在零件表面。由于部分熔化而產生的平均表面粗糙度可以達到與粒度相同的尺度。此外，與較小的粉末相比，較大尺寸的粉末更難完全熔化，從而導致較差的表面光潔度。不同的表面取向也會導致不同的表面粗糙度。在之前的工作中，報道了由于有更多的部分熔化的粉末，側表面比頂表面具有更高的表面粗糙度，如上圖c和d所示。此外，眾所周知，由于更多的粉末傾向于部分熔化并粘附在下表面，因此下表面通常比上表面具有更大的表面粗糙度。

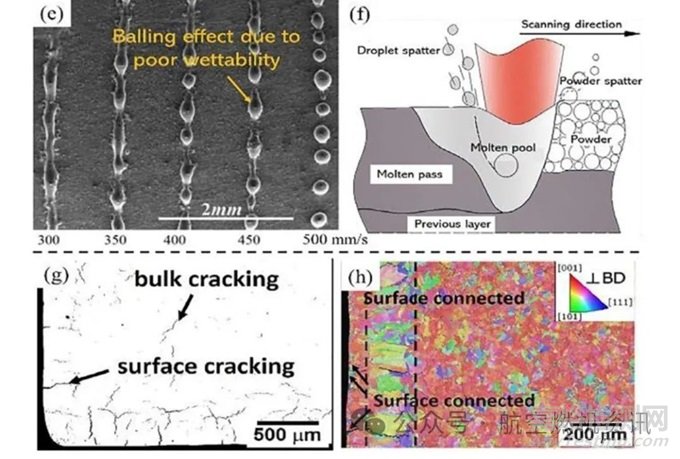

在AM過程中，球化效應是一個相當普遍的問題，甚至被認為是金屬AM中表面缺陷和氣孔的主要原因之一，尤其是鋁合金等輕質合金。它發生在AM過程中，因?yàn)橐簯B(tài)金屬的表面張力通過產生液體球體使表面積最小化。球化效應是一種復雜的冶金行為，它是由潤濕性差和液滴飛濺引起的。如果能量輸入不足，則熔池下部太淺，無法充分滲透到下部層，它不能克服上部的表面張力。這種較差的潤濕性，直接導致液球的形成。液球的形成，例如下圖e中，隨著激光掃描速度的增加（能量輸入的減少），熔池被拉長，伴隨著潤濕性的降低，它往往會破裂成不連續的小球。在一定程度上增加能量輸入，可以改善潤濕性，抑制球化效應。然而，過多的能量輸入可能會因液滴飛濺而再次誘發成球效應，如下圖f所示。如此高的能量密度會產生不穩定的熔池，伴隨著金屬的蒸發和較大的反沖壓力，致使熔化的金屬和未熔化的粉末飛濺。濺落的液態金屬形成微尺度的凝固球體落在表面上。由于液體的低粘度和長壽命，這種液滴飛濺誘導的球化效應在高激光功率和低掃描速度的條件下普遍存在。而且，球化效應不僅會導致表面粗糙度增加，還會導致金屬粉末沉積不均勻，并可能誘發孔隙和分層。

最后但并非最不重要的是，表面裂紋也是一種需要關注的關鍵缺陷。Tang等在SLM制造CM247LC時采用邊界掃描策略，旨在提高表面光潔度。雖然使用邊界掃描策略獲得了光滑的表面但結果表明，與體塊區域相比，邊界區域存在更多的裂紋，如上圖g所示。隨后，檢查了邊界區和體區晶體結構，分別以粗柱狀晶粒和細長織構晶粒為特征，如上圖h所示。表面裂紋沿邊界區域的高角度晶界出現。邊界區較大的柱狀晶粒與高密度的幾何必要位錯（GND）有關，這意味著更高的內應力，從而具有更高的裂紋敏感性。因此，在表面光潔度和表面附近區域的裂紋之間的權衡是裂紋敏感合金（如鎳基高溫合金）的AM的關鍵問題。需要同時考慮這些因素對工藝參數進行仔細優化。

3、微觀內部結構缺陷

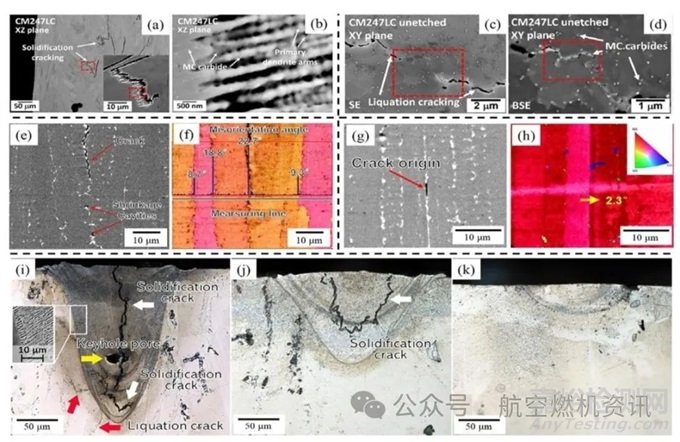

(1) 內部裂紋

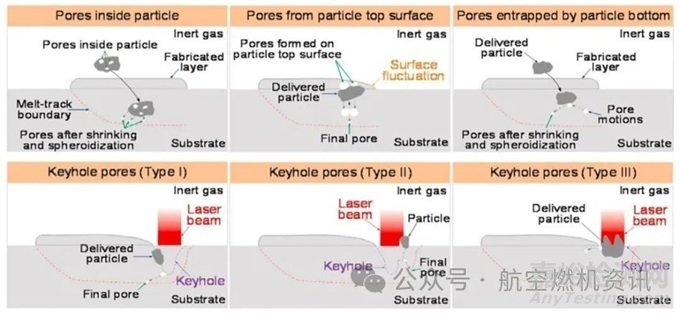

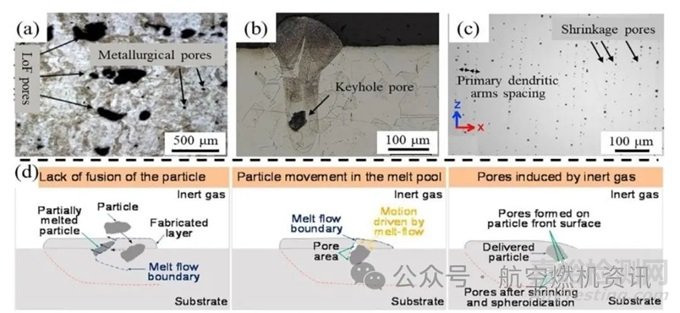

(2) 內部毛孔

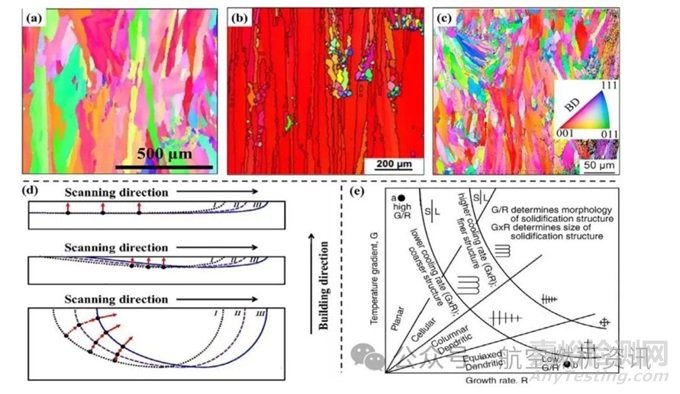

(3) 有紋理的柱狀顆粒

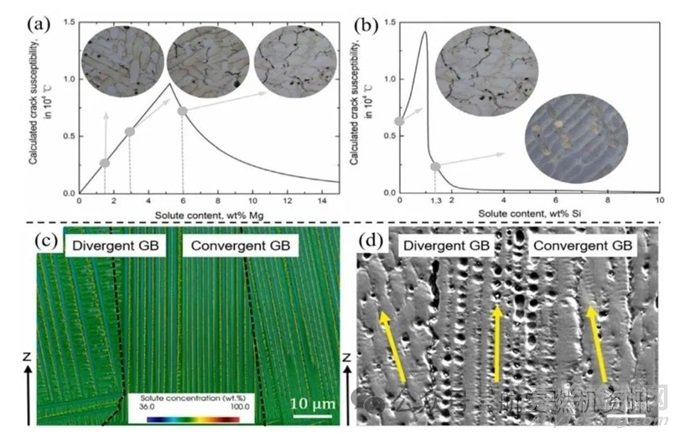

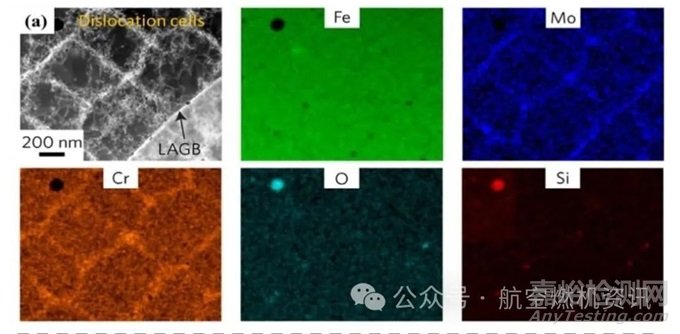

(4) 成分缺陷

表面缺陷的檢測與建模

AM零件的表面缺陷和表面粗糙度可以通過接觸或非接觸方法進行評估。標準觸頭輪廓法是獲取AM零件表面輪廓的接觸方法之一，應適當選擇觸頭半徑和錐角，以保證表面數據的可靠性，避免損壞探頭和表面。此外，在使用接觸式方法時，還應考慮檢測表面的可及性。

另一方面，非接觸方法可以避免表面損傷，包括共聚焦顯微鏡和原子力顯微鏡等面形貌測量方法，以及光學顯微鏡（OM）和掃描電子顯微鏡（SEM）等二維成像方法。

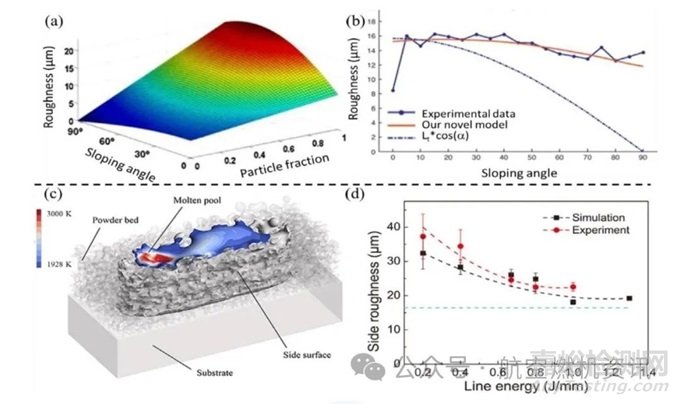

迄今為止，關于金屬AM過程表面質量建模的研究工作有限。Strano等提出了一個考慮部分粘合顆粒對表面粗糙度影響的分析模型。預測結果表明，高傾斜表面的粗糙度顯著在折痕處隨顆粒分?jǐn)?shù)發生變化，如下圖a所示。通過實驗測量不同傾斜角度表面的粗糙度來驗證新模型，如下圖b所示。Boschetto等建立的理論粗糙度模型考慮了階梯效應和球化效應對粗糙度的影響，并以AlSi10Mg SLM為例進行了驗證。除了解析建模外，Yan等利用有限體積法（FVM）建立了PBF過程的高保真粉末尺度模型，旨在揭示球化效應和單軌不均勻性形成的機理。仿真結果表明，球化效應的發生高度依賴于輸入能量和層厚。在最近的研究工作中，Wu等基于FVM模擬了多層PBF過程，以預測薄壁的側面粗糙度，如下圖c所示。實驗和數值結果都表明，隨著線能量密度的增加，側面粗糙度逐漸降低，如下圖d所示。顯然，解析模型更方便定量預測表面粗糙度，而數值過程建模成本高，更傾向于理解球化效應等缺陷的形成機制。

工藝參數優化是目前最為常用的顯微組織缺陷控制方法，主要是通過體能量密度公式來確定合理的加工參數窗口。但隨著對能量密度公式的研究逐漸深入，研究人員發現現有能量密度公式已難以對工藝參數進行精確調控，急迫需要對其進行修正。為解決PBF成形金屬部件因其內部粗大柱狀晶所造成的嚴重的各向異性，研究人員期望將其轉變?yōu)榧?xì)小等軸晶來提高其力學性能，主要有以下四種方法：

(1) 對打印過程參數進行調整（包括激光功率、掃描速度、掃描策略等）；

(2) 添加晶粒生長限制元素或增強相對合金進行合金設計，促使熔池中過冷液體在凝固時形核成為細小等軸晶；

(3) 混合處理：在PBF過程中引入原位軋制或超聲振動處理，以外來能量輸入干涉熔融金屬液體的凝固過程，促進等軸晶的形核與長大；

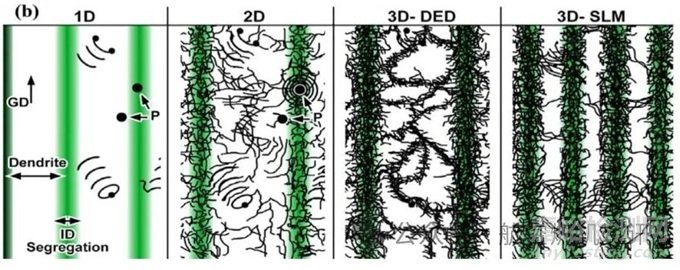

(4) 熱處理：通過對成形部件進行原位熱處理或者后期傳統熱處理，改變晶粒形態。顯微組織偏析與位錯胞行為的控制主要通過控制打印過程參數來實現。此外，通過在PBF過程中施加原位擾動（如電磁攪拌）也可實現對微觀組織與成分偏析的控制。

文獻網址：https://www.sciencedirect.com/science/article/abs/pii/S100503022200247X
