【源起】 產品出現早期失效,或安裝后上電不正常,或運行幾個月就失效。從時間角度看,屬于早期失效。通過分析,是芯片失效,在邊沿出現了裂紋,擴展到有源區造成功能失效。為什么會遺留到市場,并且還出現不同型號的失效,不好根治。加應力篩選效果也不明顯。

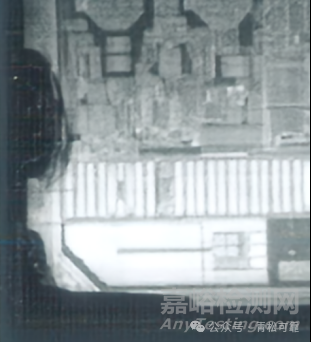

(裂紋示意圖)
【簡要分析】

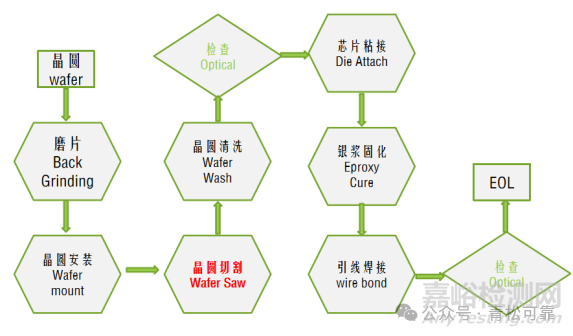

BGA封裝的前段工藝簡圖:

晶圓加工后有磨片、晶圓安裝、切割、銀漿固化、引線焊接等環節都可能造成芯片裂,從工序看,到最后封裝還有兩道工序檢測,以及到最后還有測試,怎么沒有把問題檢測出來呢?在案例中,主要關注“晶圓切割”(Wafer Saw)工藝帶來的問題以及遺留到后端的分析。


(網上示意圖)
晶圓主要是Si,脆性材料,與切刀相碰,如果裂紋過長,就可能延伸進芯片有源區,造成失效。下面對案例總結簡要說說。
DIE SAW 失效案例對比分析總結
當半導體工藝縮小后,介質層用 low k,承受強度降低,一些新性能的芯片廠家接連出現問題,對處理的一些案例進行總結分析:
1、失效形貌基本相似,裂紋的嚴重程度不同。
2、失效根因不同,但最終影響相似。
3、失效階段:器件不一定在生產表現出來,在市場失效屬于早期失效。
4、對失效批次的樣品進行可靠性實驗,激發應力:對于DIE SAW裂紋,帶濕度的應力比純溫度變化應力更有效;在分層較嚴重時,溫循有一定激發效果。
5、裂的原因:DIE SAW 工序后芯片邊沿存在裂紋。裂紋大小與設計、工藝、設備的差異相關,如果先前芯片邊沿結構設計考慮不周,工藝過程管理的一致性不好,“裂紋”長度超過一定范圍,就會在后續加工應力及工作應力作用下擴展,最終造成失效。
6、健壯設計與驗證:用 low K材料后邊沿/轉角的結構設計,工藝設計完備性要考慮,用合適 的DOE驗證方案明確要監控的工藝過程參數。
DIE SAW 相關設計主要要素:
1、切割道寬度設計,基于具體工藝和技術要明確風險。
2、芯片邊角設計:芯片邊角要有個三角避空位置。
DIE SAW 工藝設計主要要素:
1、不同工藝節點切割刀的選??;
2、激光切口形狀的確認,涂覆液的選型,激光灼傷的判定標準等;
3、對于激光切割的關鍵參數要開展DOE實驗驗證確定并明確相關要求;
4、對于雙刀分步切割工藝,第二刀的要求也要細化。
5、對切口寬度要實時監控和SPC管控(CpK>1.67),保證相應裕量。
6、切割后wafer要進行表面雜質清洗工序并有明確要求。
更詳細的要結合廠家的材料、工藝及設備進行分析、實驗驗證,最終實現裂紋要滿足要求。
檢測與實驗:
1、邊緣裂紋的檢測不能通過電性能測試,也沒有自動化。不知現在是否可以借助光學檢測+AI 來實現,避免人眼的疲勞,同時提高效率。
2、邊沿與保護環距離標準差異,如5um,還是6um,是否能夠達成一致?換一個角度看,整個生產過程(包括不同批次,換刀等環節)保證工藝和結果一致性更重要。
簡要寫下這些,具體到原理分析和設計,涉及不同結構,比較復雜,后續持續跟進。
