導    語

     南方科技大學郭傳飛中國科學技術大學王柳課題組使用低粘度微結構電介質與電極無縫鍵合構建微結構粘接界面，有效降低電容式傳感器的界面摩擦和能量耗散，提高傳感器的響應-恢復速度，使其能夠檢測10kHz以上的高頻振動，精確跟蹤動態刺激。該傳感器不僅可用于動態力檢測，亦適用于聲學應用，相關結果發表于《Nature Communications》。

1、研究背景

    智能可穿戴設備和元宇宙等領域的發展對柔性壓力傳感器提出了新需求。許多應用，如紋理識別、聲音識別以及壓力/振動檢測，需要傳感器對靜態壓力（通過慢適應器）和高頻振動（通過快適應器）做出反應。傳統的柔性電容式壓力傳感器在檢測靜態壓力方面表現優秀，但在檢測高頻振動時因其響應-恢復時間較長（10~100 ms，對應10~100 Hz的響應頻率）。傳統柔性電容式響應-恢復速度較慢主要因?yàn)闄z測細微的壓力所需的軟介質通常為粘彈性材料，而粘彈性材料在加載-卸載循環過程中會帶來能量損失。目前的微結構介電層可以減少能量耗散，但響應-恢復時間仍在1 ms以上。進一步縮短柔性電容式傳感器的響應-恢復時間以用于高頻振動或聲學檢測仍然面臨挑戰。

2、研究概述

       基于功能化導電聚合物的設計，研究團隊設計了功能化聚苯胺基時序黏附水凝膠貼片。它可以實現心臟的同步機械生理監測和電耦合治療，并牢固附著在心臟表面監測心臟的機械運動和電活動

       南方科技大學、中國科學院等機構的研究人員提出了一種策略，將柔性電容式壓電傳感器的低粘度微結構電介質與電極無縫鍵合以降低壓力感受過程中的能量耗散以提高響應-恢復時間。該電容式壓電傳感器的頂部及底部電極為7 wt.%碳納米管(CNTs)分散的PDMS，而中間的介電層為具有錐形微結構的2 wt.% CNT填充的PDMS。通過將電極和介電材料浸泡在三氯甲烷中，電極及介電層中所含的未固化的PDMS網絡發生固化并形成拓?fù)滏溄訌亩鴮?shí)現界面粘接。

      有限元分析(FEA)顯示：100 kPa傳感器壓縮-恢復實驗過程中帶有間隙的非粘接傳感器電極-電介質接觸面積增量（ΔA）迅速增加且應力集中在接觸區域（圖1c），該結果表明摩擦對于能量損失超過了加載-卸載過程中的最大彈性能量（圖1e）；相比之下，粘接式壓力傳感器的ΔA則極小甚至可以忽略不計（圖1d），因此能量損失顯著減少（圖1e），極大的降低了粘接式傳感器的響應-恢復時間。

       進一步實驗顯示粘接式壓力傳感器具有0-350 kPa的廣泛的壓力監測范圍（圖1f），且具有非?？焖俚捻憫?yīng)-恢復速度，測試響應時間和恢復時間均低至0.04ms（圖1g）所示。工作的傳感器具有12,500Hz的寬響應頻帶及有0.007 Pa的低檢測限，因此其能夠檢測聲波等微小機械刺激。

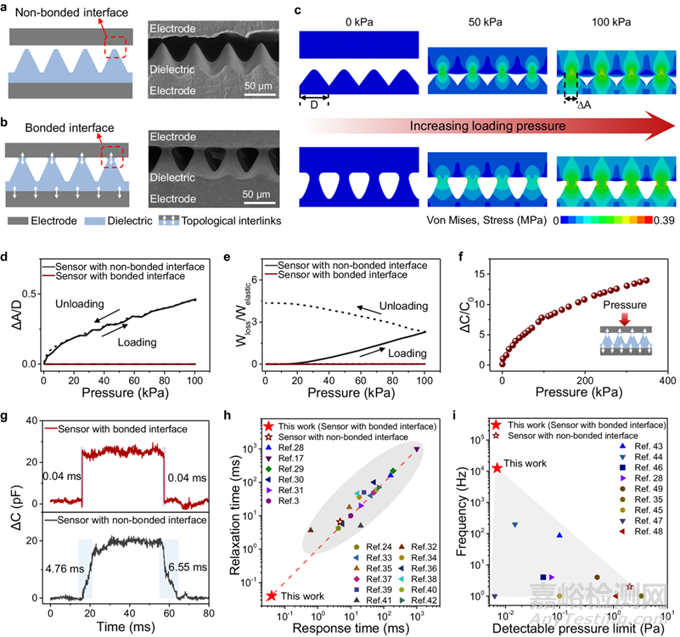

圖1  通過拓?fù)浠ミB實現微結構界面一體化粘接的壓力傳感器設計。a 具有非粘接界面的傳統微結構壓力傳感器的示意圖和SEM圖像。b 具有粘接界面的壓力傳感器的示意圖和SEM圖像。c 在加載過程中，非粘接和粘接壓力傳感器的有限元模擬。d 在加載-卸載循環中，增加的歸一化接觸面積ΔA/D的比較。e 在加載-卸載循環中，能量損失的歸一化比較。f 有粘接界面的電容器歸一化變化與壓力的關系。g 粘接界面和非粘接界面的傳感器的響應-恢復時間的比較。h 具有有粘接界面的壓力傳感器與現有的電容傳感器在響應時間和恢復時間方面進行比較。i 有有粘接界面的壓力傳感器與現有的電容傳感器在可檢測壓力極限和相應頻率范圍方面進行比較。（圖片自原文）

      研究人員使用該傳感器為耳蝸，以聚萘二甲酸乙二醇酯（PEN）膜為耳膜，傳感器作為耳蝸，及一個3D打印的鋁制聽骨連接到人工耳膜和傳感器構建了放生人工耳（圖2a）。實驗該系統能夠?qū)?.007Pa的低聲壓做出響應，且在0.007-0.16Pa范圍內，信號幅度（ΔC，電容變化）隨聲壓增加呈線性增加（圖2b），在增加和減小聲音強度的過程中未見信號滯后（圖2c）。此外，在固定的98 dB聲音強度下，系統呈現出頻率高達5000 Hz的非線性響應，并觀察到諧振頻率為200 Hz（圖2d）。進一步的音頻錄制實驗顯示，商用麥克風和具有粘接界面?zhèn)鞲衅麂浿频男盘?hào)在頻域上高度一致，而非粘接界面?zhèn)鞲衅麂浿频男盘?hào)因傳感器無法捕捉高頻振動而未能記錄幾百赫茲的高頻信息進而帶來明顯的波形失真（圖2f）。

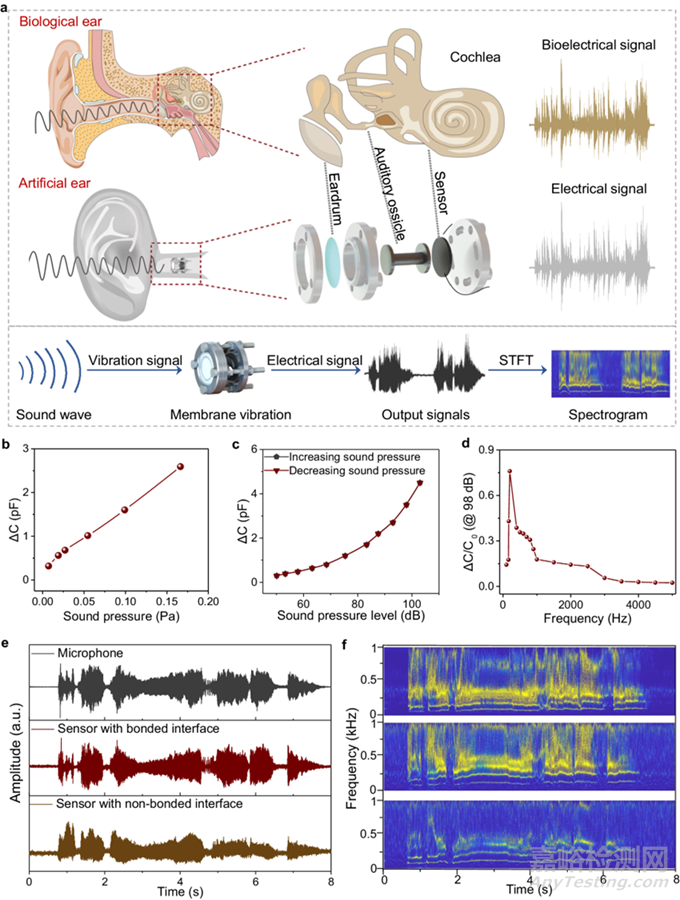

圖2  具有粘接界面的傳感器在聲音檢測中的應用。a 用于生物系統和人工系統的聲音檢測示意圖。b 電容變化隨聲壓的變化的關系。c 電容變化隨聲壓級別變化的關系。d 系統在不同聲波頻率下電容的歸一化變化。SPL = 98 dB。e 通過手機錄制的聲波形，通過具有粘接界面和非粘接界面的傳感器記錄的聲波形。f 在中獲得的聲波形對應的STFT頻譜圖。（圖片自原文）

       實驗結果證明，具有粘接界面?zhèn)鞲衅鞯娜嵝噪娙菔綁弘妭鞲衅髟诼晫W(xué)傳感中具有極強的應用潛力。

3、研究意義

    本研究提出了一種微結構粘接介電層的柔性電容式壓力傳感器，可以有效降低界面摩擦和能量耗散，將響應-恢復時間降低至約0.04 ms。該傳感器具有高響應-恢復速度，能夠檢測超過10千赫茲的振動。因此，該傳感器可實現實現動態力學檢測，且適用于聲學應用。本研究提出了提高柔性電容式壓力傳感器的傳感器的響應-恢復速度的新策略，使柔性電容式壓力傳感器獲得亞毫秒級的響應時間，擴展了其在聲學領域的應用。

參考文獻：Zhang, Y., Zhou, X., Zhang, N.et al. Ultrafast piezocapacitive soft pressure sensors with over 10 kHz bandwidth via bonded microstructured interfaces. Nat Commun 15, 3048 (2024).

https://doi.org/10.1038/s41467-024-47408-z
