泳透率是衡量電泳涂料在復雜內腔的上漆能力的參數。電泳涂料涂裝過程中，在電場的作用下，電泳涂料對被涂覆物背離對應電極的部位(內面、凹面、縫隙等處)可以涂上涂料的能力稱為泳透力，也可表示對被涂物各個部位均勻覆蓋的能力。



目前泳透率的執行標準為HG/T3334-2012《電泳涂料通用試驗方法》。



一、福特盒法

1. 實驗準備

電泳槽 (內壁尺寸200mm × 120mm × 350mm)



試板 (105mm × 300mm)



極板 (寬50mm不銹鋼板，浸入工作液深度與福特盒浸入工作液深度相同)



隔條 (300~350mm × 4mm × 10mm的PVC塑料條)



實際使用磁條 (8mm × 4mm)



2. 實驗過程

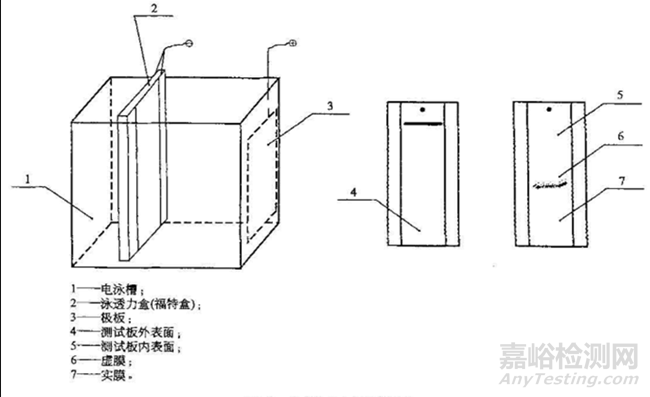

取2塊試板，制成福特盒。將每塊試板兩側用絕緣熱敏膠帶封住10mm，試板之間用磁條隔開，用膠帶將測試板兩長邊及其隔條分別固定，形成上下空、兩邊用膠帶封閉的泳透力盒。兩個試板之間用導線連接。向電泳槽內加入槽液，調整槽液溫度，福特盒浸入槽液240mm。掛好極板，距離極板155mm，電泳3min(或商定時間)后將試板取出，用去離子水沖洗干凈晾干后，按產品規定的固化條件干燥。



3. 結果計算

從上向下測量每一塊試板內表面涂膜厚度，找出5μm涂膜厚度(不包括磷化膜的厚度)位置，測量其至底邊的高度，其數值即是電泳涂料的直觀泳透力值。測試結果取兩塊板的平均值，同時注明相應的電壓、電泳時間、工作液溫度、正面涂膜厚度和內表面上膜高度。

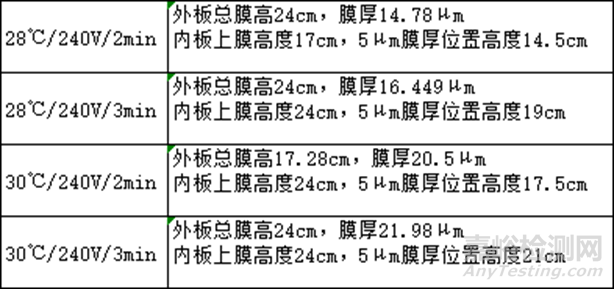

某高泳透力電泳涂料。配槽比例1:7，磷化前處理泳透率，槽液熟化40h，pH=5.63，電導率2020μs/cm，固體分20.52%。



4. 注意事項

進行泳透力對比試驗時，應按照產品特點及推薦的涂裝條件進行。

表述產品泳透力時，應注明產品的槽液參數及電泳參數。



二、四枚盒法

1. 實驗準備

電泳槽 (內壁尺寸230mm × 100mm × 180mm)



試板 (70mm × 150mm)



試板 (70mm × 150mm，距底端50mm中心處鉆Φ8mm的孔)



極板 (寬50mm不銹鋼板，浸入工作液深度與四枚盒浸入工作液深度相同)



2. 實驗過程

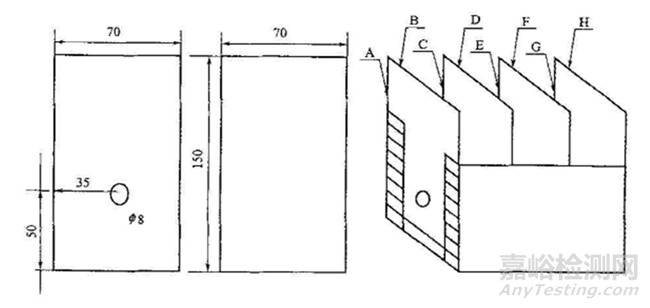

取4塊試板，制成四枚盒。將四枚盒的每塊試板兩側及底面用絕緣熱敏膠帶封住10mm，試板之間的距離為20mm，各試板之間用導線連接，電泳時不要讓工作液從涂裝孔以外浸入。試板的面按順序標記為A~H，向電泳槽內加入槽液，調整槽液溫度，液面高度為130mm，四枚盒浸入高度為90mm。掛好極板，試板A面正對極板，極板與A面距離不小于150mm，電泳3min(或商定時間)后將試板取出，用去離子水沖洗干凈晾干后，按產品規定的固化條件干燥。

3. 結果計算

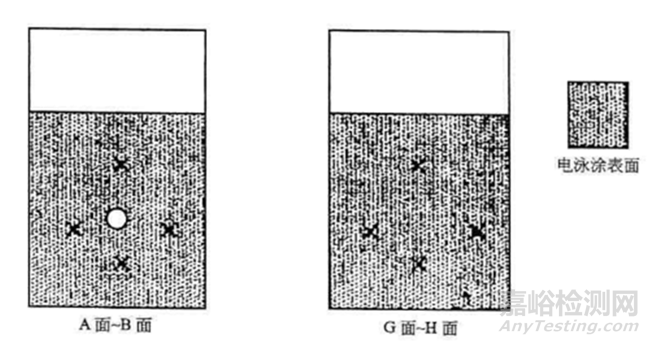

四枚盒法測電泳涂料泳透力，是測定各試板A面到H面的涂裝膜厚作為評價對象。如下圖所示，A面~B面：“×”印部4點是試板邊緣到電泳涂裝面中心距離的中點。G面~H面：“×”印部4點是試板邊緣到電泳涂裝面中心距離的中點，測出4點的涂膜厚度取平均值。當A面膜厚達到20μm時，G面膜厚越高，也就是內外表面膜厚差越小，表明該涂料的泳透力越好，泳透率以G/A膜厚比值表示。

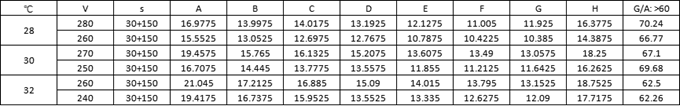

某高泳透力電泳涂料。配槽比例1:6，磷化泳透率，槽液熟化40h，pH=5.59，電導率1702μs/cm，固體分18.15%。



四枚盒法能夠很好地模擬車體外部及內腔成膜情況，其中A面膜厚相當于車體外板膜厚，即四門部位；B面和C面相當于車體內部，即駕駛室內部膜厚；E面和D面相當于空腔內部結構，即下邊梁等空腔部位；而G面和面則相當于車體內部最狹窄部位，類似于A、B、C柱等部位多層結構部位。該方法比鋼管法和福特盒法更接近于模擬生產實際對車身內部的泳透性。



比如，當該涂料的泳透力極差時，被涂工件內表面根本泳不上漆。另外，根據四枚盒法測泳透力結果，當G面膜厚為10μm時，通過A面膜厚可判斷出該涂料的消耗量，還可以很直觀的看出每個表面的膜厚。

4. 注意事項

泳透力測試時電流電壓可為產品技術要求的電壓，控制A面膜厚20μm。

進行泳透力對比試驗時，應按照產品特點及推薦的涂裝條件進行。

表述產品泳透力時，應注明產品的槽液參數及電泳參數。



三、一汽鋼管法

1. 實驗準備

試板(230mm × 17mm的鋼板，在離上端20mm處居中鉆一個Φ2~3mm的孔)



不銹鋼管(高220mm，外徑25mm，內徑20mm，在鋼管上端10mm處鉆一個直徑為2~3mm的對稱孔)



極板(185mm × 100 mm的薄紫銅片，圍成一個圓筒，上端距電泳槽口20mm，并引出導線)



2. 實驗過程

將鋼管和試板擦拭干凈，晾干后把試板插入鋼管內，將Φ2mm左右的鋼絲穿過試板及鋼管上端的小孔，將試板固定在鋼管中，一并置于電泳槽中心處。此時鋼管下端距電泳槽底部30mm。

將熟化好的電泳槽液倒入電泳槽中，液面不要超過鋼管的小孔，鋼管浸入工作液的深度為200mm，電泳3min。從鋼管中取出試板，去離子水沖洗試板晾干。測量試板上虛膜長度和實膜長度，并測量鋼管外壁的電泳涂膜長度。

3. 結果計算



式中，X為泳透力(%)，A為試板上虛膜的長度，B為試板上實膜的長度，H為鋼管外壁電泳涂膜長度。

取3次測定的算數平均值為結果的數據。目前一汽鋼管法已基本被四枚盒法取代。

4. 注意事項

試驗完后重新測定時，鋼管內、外表面的濕涂膜應徹底擦凈。

實膜、虛膜的判定方法：能夠完全遮蓋底材的涂膜即判定為實膜；不能夠完全遮蓋底材的涂膜即為虛膜。

此方法一般是由試驗室做定性比對用，不做定量考慮。



文章來源：HG/T3334-2012《電泳涂料通用試驗方法》、“浩力森涂料”微信公眾號
