摘要
介紹了目前露點溫度傳感器領域的研究現狀，闡述了光學式、諧振式、電學式、熱學式、重量式、化學式露點溫度傳感器的原理及構造，指出光學式露點溫度傳感器測量精度極高，其中冷鏡式露點儀可作為濕度計量標準；諧振式露點溫度傳感器具有體積小、成本低、響應時間短、靈敏度高、可靠性好的特點；電學式露點溫度傳感器靈敏度高、功耗小，便于實現小型化、集成化；重量法是準確度最高的濕度絕對測量方法；化學法常用來測量低濕環境下的有機混合氣體。探討了露點溫度傳感器在環境監測、工業制造、醫療診斷等領域的應用情況，指出未來露點溫度傳感器將會向高精度、高穩定性、高響應的方向發展，且應用范圍將進一步拓展，以滿足極端環境下的測量需求。
關鍵詞
濕度測量; 露點溫度傳感器; 濕度傳感器
引言
濕度表示大氣中水汽含量的多少，即大氣的干、濕程度?？赏ㄟ^絕對濕度、相對濕度、比較濕度、混合比、飽和差、露點溫度等對濕度進行表征。露點溫度是指空氣在水汽含量和氣壓都不改變的條件下，冷卻到飽和時的溫度。采用露點溫度表征濕度具有以下優勢：①可直接將露點溫度與環境溫度對比，方便控制；②露點溫度會隨壓力的變化而變化，而其他物理量很難對壓力變化的氣體濕度進行精確描述；③露點溫度測量技術較為成熟，準確性較高。目前露點溫度測量已被國際公認為最精密的濕度測量方法，世界各國實際的濕度量值傳遞均通過露點溫度實現。
露點溫度測量方法可以分為直接法和間接法兩種。直接法的原理為：通過主動控溫的方式使得界面溫度達到氣液相態平衡時的溫度（即露點溫度），利用測溫模塊對此刻溫度進行測量，從而直接獲得露點溫度。直接法測量精度較高，但是測量成本也較高。間接法的原理為：通過傳感器測量與待測氣體濕度相關的其他物理量（例如相對濕度、水汽含量等），根據這些物理量推導出露點溫度。間接法測量精度相對較低，在測量要求不高的情況下可極大降低測量成本。露點溫度傳感器對于實現高精度露點檢測具有重要意義。根據工作原理的不同，露點溫度傳感器可分為光學式、諧振式、電學式、熱學式、重量式、化學式等。本文詳細介紹各類露點溫度傳感器的結構組成和工作原理，系統總結露點溫度傳感器領域的發展現狀，具體分析露點溫度傳感器在氣象監測、新能源、農業生產、生物醫學等領域的應用情況，最后對露點溫度傳感器未來的發展方向進行展望，為相關領域的科研工作者提供參考。
1、 露點溫度傳感器工作原理
1.1 光學式露點溫度傳感器
光學式露點溫度傳感器利用被測氣體中的水分與光的反/散射系數、頻率或者相位之間存在的相關性實現露點溫度測量。光學式露點溫度傳感器可分為冷鏡式、光譜式、光纖式、圖像式等。
1.1.1 冷鏡式露點溫度傳感器
冷鏡式露點溫度傳感器通過制冷元件降低鏡面溫度，使被測氣體中的水分在鏡面凝結，鏡面反射的光電信號相對參照光電信號發生變化，光電管根據接收信號值判別結露現象，最終實現露點溫度測量。冷鏡式露點溫度傳感器結構如圖1所示。

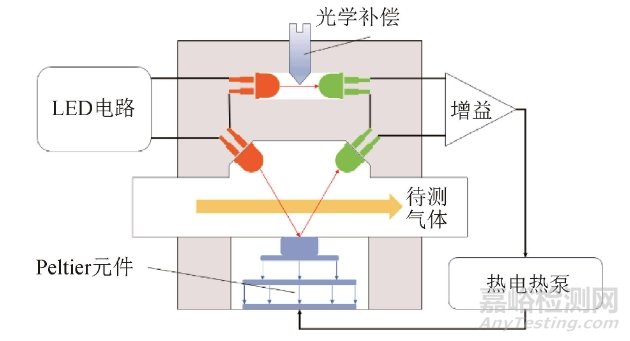

圖1 冷鏡式露點溫度傳感器結構圖
Fig.1 Structural diagram of cold mirror dew point temperature sensor
Brengelmann G L等人［1］提出了基于露點檢測的選定皮膚區域汗液率測量方法，該方法誤差不超過± 0.8 ℃，靈敏度為± 0.05 ℃，工作范圍為-40 ~ 50 ℃，且無滯后。Jachowicz R S等人［2-3］提出了一種通過向露點濕度計鏡面注入額外熱量穩定溫度的新方法，為露點濕度計的設計和運行提供了新的思路。Trampe D B等人［4］提出了一種新的無限稀釋活度系數測量技術，該技術涉及極稀氣相的構造和露點的精確測定。Ariagno R L等人［5］開發了一種通風膠囊方法，將潛在的測量誤差最小化，可對睡眠嬰兒的蒸發失水進行逐秒、長期、連續測量，誤差在2%以內。Hudoklin D等人［6-7］開發了一種特殊的控制裝置來升級儀器的控制回路，且不會對儀器造成電氣損害。Brown A S等人［8］詳細比較了直接和間接測量烴類露點方法的性能，研究了烴類露點與氣體冷凝速率之間的關系，兩類方法測量低濕度烴類露點的誤差均為± 2 K。Bae Y K等人［9］研究吹掃速率對露點傳感器校準、測試及測量不確定度估計的影響，采用標定后的標準冷凍鏡式濕度計，分析了不同吹掃時間對露點傳感器測量露點溫度的影響。
冷鏡式露點溫度傳感器的一般測量范圍為-100 ~ 95 ℃，誤差不超過± 0.1 ℃，可作為一級計量器具。冷鏡式露點溫度傳感器具有測量精度高的優點，常被用作濕度計量標準，但也存在著設備便攜性低、成本高、鏡面污染頻繁等缺點。
1.1.2 光譜式露點溫度傳感器
光譜式露點溫度傳感器通過檢測氣體對汽化水的能量吸收來測量氣體的含水量，其基本單元包括能量源、探測器、隔離特定波長的光學系統、測定光路中水汽引起的輻射能衰減的測量系統等。光譜式露點溫度傳感器通常使用微波頻率至近紅外頻率的輻射，一般來說，頻率越高，波穿透的深度越小。代表性的可調諧二極管激光吸收光譜（Tunable Diode Laser Absorption Spectroscopy， TDLAS）式露點傳感器敏感性較高，常用于測量極低含水量環境下的露點。在TDLAS含水量分析儀中，紅外激光束穿過吸收室中的待測氣體，并被反射鏡多次反射以增加路徑長度，提高靈敏度。探測器探測光學信號，并將結果傳輸至數據處理與控制系統中進行處理，結合傳感器所測得的溫度與壓力計算得出露點。TDLAS露點溫度傳感器結構如圖2所示。

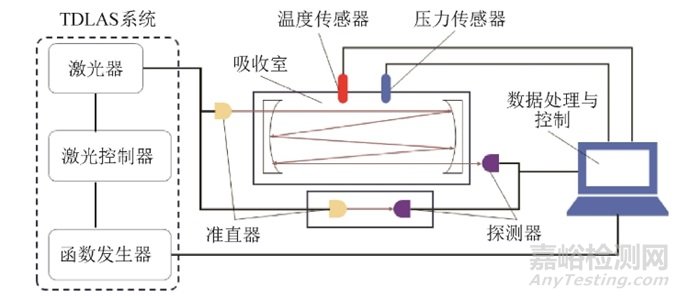

圖2 TDLAS露點溫度傳感器結構圖
Fig.2 Structure diagram of TDLAS dew point temperature sensor
Kozlov M G等人［10］介紹了利用真空紫外吸收原理研制的氣體濕度光學測量儀，該課題組設計并制造了一臺TKA-MK型濕度計，可以測量露點、絕對濕度和相對濕度。Berezin A G等人［11］開發了一種用于測量高純度氨中微量水分濃度的儀器，這種基于激光二極管的儀器長期靈敏度估計為5 × 10-14。Cerni T A［12］研制了一種現場耐用型紅外差分吸收濕度計并進行了測試。在-15 ~ 10℃的露點/霜點范圍內，露點/霜點測量誤差不超過± 0.5℃。Koglbauer G等人［13］提出了一種利用傅里葉變換紅外光譜測量壓縮濕氮、氬氣和二氧化碳露點的新方法，該方法具有較高的可靠性。Underwood R等人［14］報導了一種能夠在空氣中同時非接觸測量溫度和濕度的裝置，并在氣候室中進行了測試。該裝置使用了聲學溫度計和可調諧二極管激光吸收光譜儀，不需要固體基質中的水分與周圍空氣平衡即可進行測量，對濕度變化響應極快，使用溫度范圍為-40 ~ 40 ℃，露點范圍為-43 ~ 38 ℃，測量誤差不超過± 1 ℃。聶偉等人［15-16］提出了利用TDLAS技術實時在線測量露點/霜點溫度的傳感器，并通過初步實驗證明了該傳感器的可行性和技術優勢，其露點/霜點溫度為-93 ~ 14.5 ℃，測量不確定度小于2%，響應時間約為0.8 s，相較冷凍鏡式濕度計響應更快；該傳感器的測量結果與高精度冷凍鏡濕度計測量結果的最大偏差小于0.9 ℃。Khelifa N［17］提出使用分布式反饋（Distributed Feedback Laser， DFB）激光二極管的光學系統，討論了利用光譜學檢測水汽的可能性，并觀察冷鏡式露點傳感器測量露點溫度時產生的吸收線形狀和位置的變化。Li等人［18］基于TDLAS技術，設計并搭建了嵌入式含水量測試儀、低溫露點發生器、MBW濕度標準裝置、變溫冷凍機等設備，驗證了傳感器在環境溫度升高時的水蒸氣釋放效果和環境溫度降低時的水蒸氣吸附效果，并定量測量了不同溫度變化、不同水蒸氣濃度、不同流量下的水蒸氣釋放程度和吸附效果。Nowak J L等人［19］提出一種快速紅外濕度計（Fast Infrared Hygrometer， FIRH），確定了3個顯著影響測量的因素（即吸收線的自增寬、玻璃窗的干擾和風洞外環境空氣的寄生吸收），并開發了針對這些影響的修正方法。與參考濕度計（露點儀MBW 973）的比較實驗表明：在露點溫度為-5.4 ~ 21 ℃，環境溫度為23 ℃的條件下，F(xiàn)IRH具有良好的準確性。
光譜式露點溫度傳感器的一般測量范圍為-90 ~ 20℃，誤差不超過± 0.5 ℃，通常用于工業級微水分的測量。雖然光譜式露點溫度傳感器適用于極低水氣含量的測量且具有很高的測量精度，但其中的分析儀價格昂貴，且露點傳感器需要不斷維護，同時光譜式露點溫度傳感器對光源器件性能依賴較大。
1.1.3 光纖式露點溫度傳感器
光纖式露點溫度傳感器通過測量折射率與被測氣體濕度的關系實現露點檢測。激光器發射的激光通過光纖，之后經過測量管路并被光電檢測器檢測，檢測結果傳輸至示波器并被系統采集，當測量管路中的露點溫度發生變化時，傳感光纖中的折射率也會發生變化，根據折射率的變化推導出露點溫度。光纖式露點溫度傳感器結構如圖3所示。

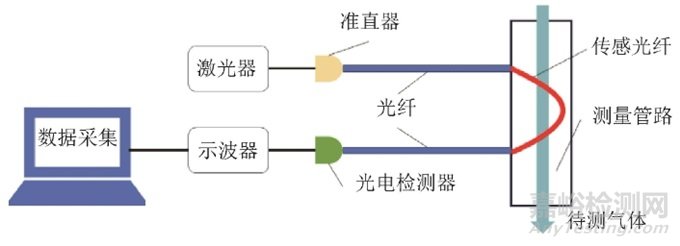

圖3 光纖式露點溫度傳感器結構圖
Fig.3 Structural diagram of fiber optic dew point temperature sensor
Matsumoto S［20-21］設計了一種基于激光二極管和光纖電纜的新型光露點傳感器。利用帶積分器的比例控制電路，控制表面粗糙、隨時間低水平振蕩的金板上的結露量，實現傳感器的測量，在10 ~ 50 ℃的大氣環境中，測量露點為-3 ~ 40 ℃，誤差不超過± 0.5 ℃（± 2% RH），測量時間間隔為6 ~ 31 s。Mathew J等人［22］設計了一種基于反射模式光子晶體光纖干涉儀的露珠檢測傳感器，該傳感器測頭制造工藝簡單，僅涉及切割和融合拼接。該傳感器測量露珠形成的靈敏度較高，在露珠開始形成時干涉圖的波長峰偏移較大。Kostritskii S M等人［23］研制并試驗了基于光纖切割反射系數變化的光纖式露點傳感器，提出并驗證了傳感器中凝結探測模塊的工作原理模型，并對不同露點的空氣進行測量，結果表明該傳感器在-32 ~ 0 ℃的露點范圍內具有較高測量精度。Chen G Y等人［24］展示了一種具有極短響應時間的微型快速響應濕度計，測量響應時間為3 ms，恢復時間為36 ms，靈敏度高達0.4% RH，檢出限低至1.6% RH。在達到可恢復露點之前，最大相對濕度為99% RH。Limodehi H E等人［25］介紹了一種基于表面等離子體共振（Surface Plasmon Resonance， SPR）與水汽凝結關系的多通道光纖露濕傳感器，該傳感器能夠通過不同位置的光纖通道即時檢測水分或露水，并可同時測量多種環境的相對濕度和露點溫度，誤差不超過± 5%。
光纖式露點溫度傳感器的一般測量范圍為-10 ~ 40 ℃，誤差不超過± 0.5 ℃，通常用于測量低溫風洞等工業領域的露點溫度。光纖式露點溫度傳感器具有抗干擾能力強、體積小等優勢，但成本較高，且測量效果受光源與檢測器的性能影響。
1.1.4 圖像式露點溫度傳感器
圖像式露點溫度傳感器通過攝像機跟蹤拍攝鏡面，并實時采集鏡面的圖像數據，提取鏡面的狀態特征來判斷鏡面是否結露或霜，結構如圖4所示。

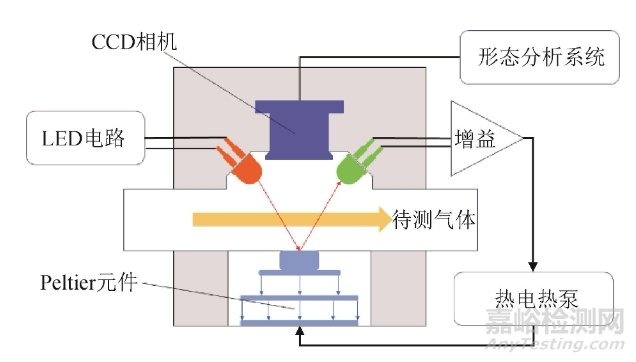

圖4 圖像式露點溫度傳感器結構圖
Fig.4 Structural diagram of image based dew point temperature sensor
Weremczuk J等人［26］提出了基于露點濕度計探測器（半導體鏡像）圖像形態學分析的過冷水識別方法，該方法置信率高（約96%），具有通用性，可應用于銅鏡或半導體鏡濕度計，能夠自動校正測量誤差。Ishida K等人［27］利用Peng?Robinson狀態方程建立了以固相為凝聚相的相平衡體系的露點和霜點估算方法，設計并制作了采用原始可見圖像分析的冷鏡技術的高壓試驗池露點和霜點測量系統，該系統適用于測量霜點溫度低于-50 ℃下的環境濕度。
圖像式露點溫度傳感器的一般測量范圍為-60 ~ 20 ℃，誤差不超過± 0.4 ℃，早期用于替代冷鏡露點儀。圖像式露點溫度傳感器的優勢在于能夠?qū)崿F(xiàn)對露、過冷水和霜的識別，但測量精度較低，通常用于定性研究。
光學式露點溫度傳感器指標如表1所示。

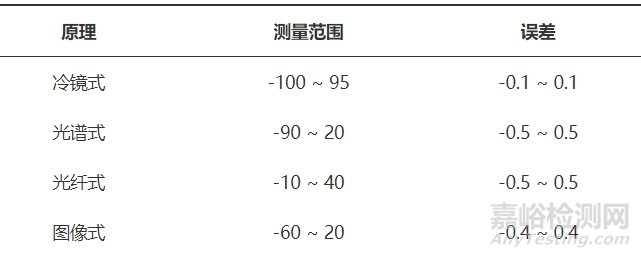

表1 光學式露點溫度傳感器指標單位：℃
Tab.1 Index of optical dew point temperature sensor
1.2 諧振式露點溫度傳感器
諧振式露點溫度傳感器利用器件表面結露時產生的頻率變化實現露點測量。諧振式露點溫度傳感器可分為石英晶體式（Quartz Crystal Microbalance， QCM）、聲表面波式（Surface Acoustic Wave， SAW）、壓電微機電系統（Micro?Electro?Mechanical System， MEMS）式、諧振腔式、光子諧振式等。
1.2.1 QCM露點溫度傳感器
QCM露點溫度傳感器結構如圖5所示，測量時，對石英晶片進行制冷，使其表面結露，石英晶片電極表面質量發生改變，利用石英晶體的質量?頻率效應進行露點識別，從而推導出露點溫度。

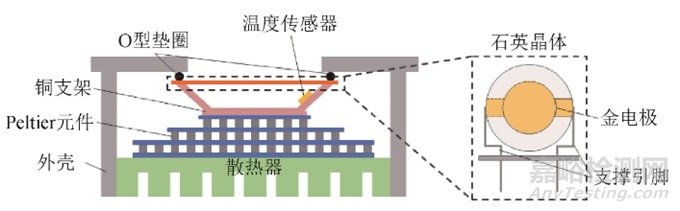

圖5 QCM露點溫度傳感器結構圖
Fig.5 Structural diagram of QCM dew point temperature sensor
1999年，Shapiro A P等人［28］報導了一種基于石英晶體振蕩器的非光學烴類露點測量傳感器，可用于測量天然氣的露點，誤差不超過± 1 ℃。連續讀數之間的周期時間通常小于10 min。Joung O J等人［29］提出了一種基于石英晶體傳感器的有機蒸汽混合物露點測量裝置，在丙酮?甲醇混合物中對其性能進行了測試，并將測試結果與UNIQUAC方程的預測露點以及其他實驗的結果進行了比較，平均誤差不超過± 0.27 ℃，平均最大誤差不超過± 1.6 ℃。Kwon S Y等人［30-31］開發了一種QCM露點 / 霜點傳感器，提供了一種簡單而準確的區分露點、過冷露水和低于0 ℃霜的方法，將石英諧振器的諧振頻率作為溫度的函數，一次掃描即可區分過冷露水和霜。該傳感器工作溫度范圍非常寬（-90 ~ 15 ℃），在整個范圍內誤差不超過± 0.1 ℃。聶晶等人［32-54］提出了基于敏感電路的露點測量方法，在Colpitts電路中使用石英晶體作為濕敏元件，由于Colpitts電路在液體環境下不能驅動石英晶體振蕩，使用Peltier元件對石英晶體進行冷卻，直到石英晶體在液相環境下產生露珠。當發生冷凝時，Colpitts電路振蕩停止，獲取振蕩停止時石英晶體表面溫度，從而識別并測量露點。該方法可以在露點溫度-30 ~ 50 ℃，相對濕度1 ~ 90% RH的范圍內實現測量，露點溫度測量誤差不超過± 0.3 ℃，相對濕度測量誤差不超過± 1%。同時，該團隊還研制了一種基于雙石英晶體諧振器（Double?Quartz Crystal Resonator， D?QCR）的露點傳感器，該傳感器將Peltier模塊與2個QCR相結合，其中一個QCR僅提供無氣體接觸條件下的參考頻率，另一個QCR用于測量有氣體接觸條件下的露點。與MICHELL S4000露點儀的對比實驗表明，該傳感器最大測量誤差不超過± 0.47 ℃。此外，該團隊采用蒙脫土（Montmorillonite， MTT）或二硫化鉬（Molybdenum disulfide， MoS2）涂層的QCM露點傳感器與露點識別算法相結合的方法進行露點檢測。采用該識別算法對3種QCM傳感器輸出的頻率信號進行處理，并與MICHELL S4000提供的標準露點數據進行比較，結果表明，在3 ~ 15 ℃環境下，采用MTT涂層的QCM傳感器具有最佳的測量精度和重復性，與標準露點值對比，最大相對誤差不超過± 0.3 ℃。Esmaeilzadeh H等人［55］利用UV膠或熱固化膠將可更換的PMMA平板和柱狀膜附著在QCM基板上，開發了一種新型聲波諧振器裝置，該裝置具有較高檢測靈敏度。
QCM露點溫度傳感器的一般測量范圍為-90 ~ 15 ℃，測量誤差不超過± 0.1 ℃，通常用于測量微水分環境的露點溫度。QCM露點溫度傳感器的優點是考慮了溫頻影響，測量精度高，但未考慮粘滯效應帶來的頻移，影響因素?zé)o法量化。
1.2.2 SAW露點溫度傳感器
SAW露點溫度傳感器的結構如圖6所示，通過叉指換能器（Interdigital Transducer， IDT）將電磁波轉化為聲表面波，當待測氣體中的水分在石英表面凝結后，介電常數和密度等發生變化，聲表面波發生衰減，根據聲表面波傳感器諧振頻率的變化推導出露點溫度。

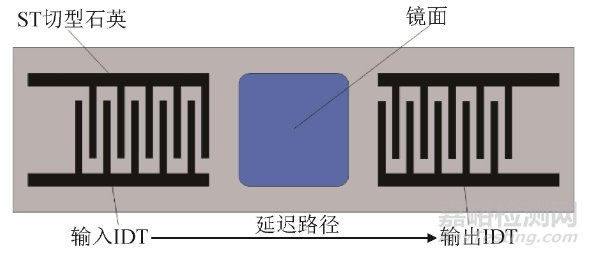

圖6 SAW露點溫度傳感器結構圖
Fig.6 Structural diagram of SAW dew point temperature sensor
Vetelino K等人［56-59］提出了一種新型的SAW / 光學混合傳感器，相較傳統光學式傳感器，該傳感器不易受到表面污染的影響，且最小可檢測表面密度小兩個數量級，該SAW振蕩器露點系統的測量分辨力為0.3 ℃，而商用光學露點傳感器的分辨力為0.2 ℃。Hoummady M等人［60］研究了露水沉積對Rayleigh波特性的影響，采用Peltier元件對SAW芯片冷卻，直至結露。由于Rayleigh波的極化，露水沉積引起了波振幅的大幅衰減和波速的偏移。初步實驗結果證實了SAW對露水沉積的敏感性。Hansford G M等人［61］設計了一種氣球運載的大氣水汽剖面露點/霜點濕度計，該儀器以SAW傳感器為基礎，具有較為輕便的優點，在極低濕環境中的測量性能較好。Takeda N等人［62］利用SAW傳感器的2種頻率，在痕量水分分析儀中分離并補償背景氣體成分對痕量水分測量的影響。
SAW露點溫度傳感器的一般測量范圍為-60 ~ 20 ℃，測量誤差不超過± 0.3 ℃，通常用于測量生物等領域的露點溫度，具有體積小、成本低、靈敏度高、功耗低等優勢，但是抗干擾能力較差。
1.2.3 壓電MEMS露點溫度傳感器
壓電MEMS露點溫度傳感器的工作原理：冷卻器降低溫度，壓電MEMS露點溫度傳感器的諧振頻率隨著溫度降低而增加，這種趨勢一直持續到溫度達到露點溫度，在露點溫度下，諧振器表面形成一層薄霜/露水層，共振頻率開始下降，諧振器頻率在薄霜/露水層形成之前達到最高水平，根據諧振器頻率推導出露點溫度。壓電MEMS露點溫度傳感器結構如圖7所示。

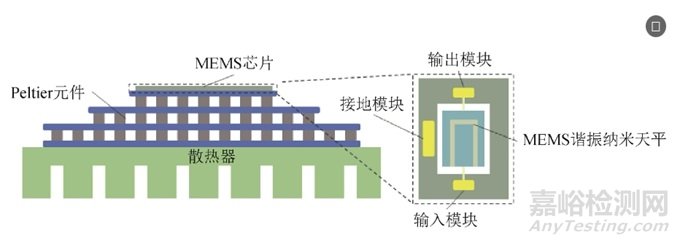

圖7 壓電MEMS露點溫度傳感器結構圖
Fig.7 Structural diagram of piezoelectric MEMS dew point temperature sensor
Mahdavi M等人［63］設計了基于薄膜壓電硅（Thin?film Piezoelectric?on?Silicon， TPoS）諧振器的新型露點計，將微機電諧振天平與冷卻元件相結合，當露水或霜開始形成時，諧振頻率達到最大值。該課題組進行了35 000次不間斷測量，研究了傳感器的長期可靠性和準確性。Wang T等人［64］制作了基于MEMS壓電圓諧振腔和懸臂梁的露點傳感器，并提出了考慮相對濕度對諧振頻率影響的分段函數擬合露點識別方法，該方法的露點檢測誤差較小。實驗結果表明：壓電諧振露點傳感器具有良好的精度和穩定性，露點的最大相對誤差不超過± 0.3 ℃。
壓電MEMS露點溫度傳感器的一般測量范圍為-41 ~ 4 ℃，測量誤差不超過± 0.3 ℃，通常應用于工業制造等領域中的露點溫度測量，具有體積小、功耗低、靈敏度高、器件溫頻效應呈線性規律的優點，但是抗干擾能力較低，且后端電路復雜。
1.2.4 諧振腔露點溫度傳感器
諧振腔露點溫度傳感器的工作原理為：潮濕的空氣從濕度發生器流過諧振腔，通過測量所選微波模式的頻率比計算得出露點溫度。
May E F等人［65-66］開發并測試了一種可重入諧振器，用于澳大利亞西北大陸架天然氣流體中的自動相界測量，實驗表明該諧振器能夠檢測二元混合物中的相邊界。Underwood R J等人［67］報導了基于準球形微波諧振器的露點濕度計的首次測量，驗證了該設備在露點9.5 ~ 13.5 ℃的使用性能。
諧振腔露點溫度傳感器的一般測量范圍為5 ~ 20 ℃，測量誤差不超過± 0.1 ℃，通常用于測量有機混合氣的露點溫度。諧振腔露點溫度傳感器分辨力高、響應快、適應性強，常用來測量混合有機氣體，但是設計繁瑣，結構復雜（特別是核心部件）。
1.2.5 光子諧振露點溫度傳感器
Tao J等人［68］展示了一種緊湊的集成光子露點傳感器（Dew Point Zensor， DPS），其具有高精度、占地面積小、響應速度快的特點。該DPS的核心是一個部分暴露的光子微環諧振器，它同時具有兩個功能：①通過倏逝場感應冷凝水滴；②基于熱光效應作為高精度的原位溫度傳感器。該裝置大大降低了影響傳統冷鏡濕度計測量效果的大部分與溫度相關的誤差。此外，該DPS的尺寸、成本、響應時間均優于傳統的冷鏡式濕度計，應用范圍更廣，為實現芯片上露點檢測鋪平了道路。
光子諧振露點溫度傳感器的一般測量范圍為-41 ~ 4 ℃，測量誤差不超過± 0.3 ℃，通常應用于皮膚含水量、呼吸檢測等領域的露點溫度測量。光子諧振露點溫度傳感器體積較小，溫度靈敏度較高，但對光學器件要求很高。
諧振式露點溫度傳感器指標如表2所示。

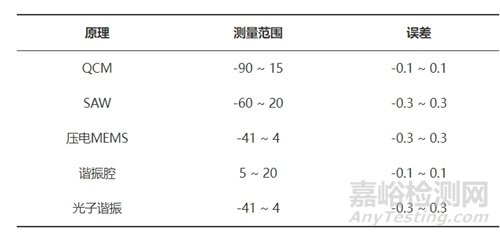

表2 諧振式露點溫度傳感器指標單位：℃
Tab.2 Index of resonant dew point temperature sensor
1.3 電學式露點溫度傳感器
電學式露點溫度傳感器利用露點產生時引起的電參數變化進行傳感檢測。電學式露點溫度傳感器可分為電容式、電阻式、β伏特效應式等。
1.3.1 電容式露點溫度傳感器
電容式露點溫度傳感器（如圖8所示）利用光刻技術在硅基材料上制備交叉式并聯極板電容器，通過測量水分凝結導致的電容變化實現露點檢測。

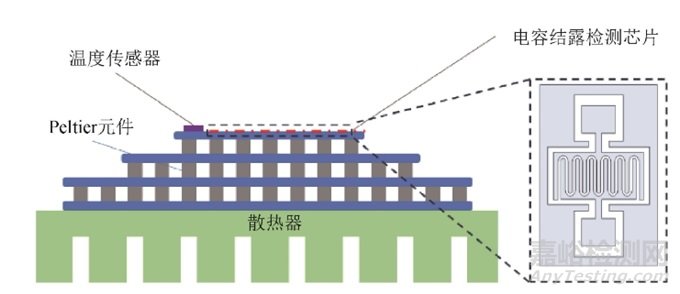

圖8 電容式露點溫度傳感器結構圖
Fig.8 Structural diagram of capacitive dew point temperature sensor
Chen Z等人［69］采用反應蒸發Al2O3薄膜作為多孔介質，研制了基于Au多孔Al2O3?Ni結構的濕度傳感器。Krutovertsev S A等人［70］研制了一種集成式多功能濕度傳感器，可在不同條件下進行寬濕度范圍測量。Baglio S等人［71-72］設計了一種采用標準互補金屬氧化物半導體（Complementary Metal?Oxide?Semiconductor， CMOS）技術的露點相對濕度微傳感器，其利用熱電效應實現懸浮板冷卻和露點和環境溫度測量，通過電容感測實現露點檢測。仿真結果表明，該器件可以在標準大氣壓和環境溫度10 ~ 30 ℃條件下測量40% ~ 95%范圍內的相對濕度，響應時間小于10 ms，總功耗為196 mW。Vorobets G I等人［73］提出了一種無損測量集成電路和半導體器件中密封玻璃金屬或陶瓷金屬封裝中水分含量的方法，溫度測量周期的相對誤差不超過5%，持續時間小于25 min。Jachowicz R等人［74-92］研制了新型硅露點探測器，該探測器由1個溫度計、2個加熱器、1個用于檢測水、過冷水以及冰的電容式交叉數字傳感器組成。該課題組詳細介紹了過冷水識別的試驗結果，討論了電容式交叉式傳感器的理論模型，描述了該傳感器的檢測原理，并利用該原理成功開發了一種新型指紋傳感器。該課題組還介紹了一種應用于喉科的新型快速半導體露點濕度計，它可以測量吸入空氣的溫度和露點溫度的動態變化，提供了一種利用快速露點濕度計傳感器測量人體皮膚含水量的新思路。該濕度計每秒可進行5至6次測量，不確定度小于0.3 K，露點測量范圍為-10 ~ 40 ℃。此外，該課題組報道了全新的、首次制成的印刷式露點傳感器，該傳感器完全采用噴墨打印技術制造，同時包含加熱模塊和熱敏電阻模塊。Khan A U等人［93］開發了基于信號調理電路的電容式露點溫度傳感器，在4 × 10-6 ~ 1 × 10-4的滿量程濕度范圍內，與露點儀（誤差不超過± 0.1%）相比，該傳感器的濕度測量誤差不超過± 1%，分辨力為10-6。Schönberg J N等人［94］研究了不同表面改性傳感器在不同環境條件下的濕度和露點測量性能，分析了水吸附和表面潤濕行為影響傳感器性能的模型。Stehle J等人［95-96］研制了一種純硅電容式露點傳感器，露點溫度測量誤差不超過± 2 ℃，響應時間小于40 s，并且性能有望進一步提高。Siddiqui A等人［97］討論了一種低成本無源無線的電容式傳感器，將該傳感器性能與商用露點儀進行了比較，結果顯示在6.5 × 10-6 ~ 12.7 × 10-6的濕度范圍內誤差不超過± 1%。Kumar S等人［98］提出了一種用于跟蹤水分傳感的老化電容傳感器的數學模型，并進行了等效電路和長期漂移分析。采用多孔氧化鋁薄膜制備傳感器檢測3 × 10-6 ~ 1 × 10-4的水分。Dario C［99］提出了一種將溫度傳感器與相對濕度傳感器相結合，并對結合后系統進行預熱的方法，使該系統達到RH傳感器的最佳性能區間，并在較高溫度和較低相對濕度條件下進行測量。聶晶等人［100］使用多孔石墨烯數字間電極構建電容傳感器，結果表明碳基露點傳感器測量誤差不超過± 0.8 ℃，優于其他基于電感測參數的露點儀，具有良好的穩定性和重復性。Islam T等人［101］提出了一種基于傳感器的低成本變壓器油水分在線測量方案，采用低成本材料制備了一種薄膜平行板電容式水分傳感器，用于測量新鮮、陳化和含水0.5%油樣的水分。韓國標準科學研究院［102］開發了一款高空模擬器，其工作溫度范圍為-70 ~ 20 ℃，露點/霜點溫度范圍為-80 ~ 20 ℃，相對濕度范圍為5% ~ 100%。Burgass R等人［103］提出了一種測量氣體中露點 / 霜點的新方法，并建立了實驗裝置對氮?dú)?、甲烷和天然氣進行測量，結果顯示測量誤差不超過± 0.1 ℃。
電容式露點溫度傳感器的一般測量范圍為-20 ~ 20 ℃，測量誤差不超過± 0.1 ℃，多結合感濕材料應用于工業領域環境露點溫度測量。電容式露點溫度傳感器體積小、制作簡易、功耗低，便于實現小型化、集成化。
1.3.2 電阻式露點溫度傳感器
電阻式露點溫度傳感器的半導體制冷器陶瓷冷面安裝有熱敏電阻、加熱器和叉指電極，當電極表面產生凝結時，根據電極的導納變化識別露點，并利用熱敏電阻測得露點溫度，結構如圖9所示。

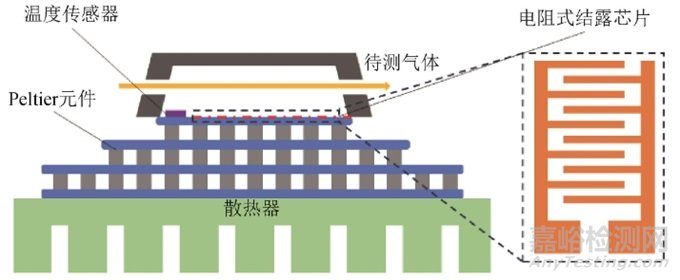

圖9 電阻式露點溫度傳感器結構圖
Fig.9 Structural diagram of resistance type dew point temperature sensor
Graichen H等人［104］基于露點溫度時冷卻表面上的水沉積原理開發了一種露點濕度計，可安裝在用于測量皮膚表面水蒸氣損失的常規通風汗囊內。Seginer I等人［105］報道了一種冷卻式濕度傳感器及其在溫室夜間濕度控制中的應用。Montross M D等人［106］利用市售的葉片濕度傳感器，設計了一個冷凝傳感和控制系統來檢測冷凝，其具有低成本、堅固耐用、日常維護方便等優點。Scardaci V等人［107］展示了三種基于柔性基板上噴涂沉積碳納米管網絡的傳感器，薄片電阻的阻值隨著薄膜溫度的變化而改變，基于此原理檢測露點溫度。Wu Y等人［108］設計了一種適用于密封艙室的水分測量裝置，實驗結果表明該裝置能保證在密封腔露點溫度低于0 ℃下進行測量。Linke M等人［109-110］測量了大體積水果曲面上的凝結，雖然成功地測量了凝結水在水果表面的停留時間，但對于凝結的強度只能做出定性的陳述。
電阻式露點溫度傳感器主要測量范圍為-20 ~ 20 ℃，測量誤差不超過± 2 ℃，通常應用于呼吸檢測、生物醫藥等領域的露點溫度測量。電阻式露點溫度傳感器具有較高的靈敏度，且成本較低，但是由于溫度對電阻影響較大，只能在一定溫度范圍內工作，且線性度和互換性較差，應用范圍受限。
1.3.3 β伏特效應露點溫度傳感器
β伏特效應露點測量裝置由放射性β粒子源和硅基p?n結組成。當p?n結表面干燥時，β粒子進入p?n結并產生穩定的直流電壓，一旦形成冷凝水層，β粒子就會被阻擋，p?n結產生的電壓會下降，通過測量電壓值變化檢測結露。Ezzat G.Bakhoum等人［125］利用β伏特原理對露點溫度進行了測量，開發的傳感器具有精度較高、體積較小的優點，在工業領域應用廣泛。
β伏特效應露點溫度傳感器的一般測量范圍為-40 ~ 40 ℃，測量誤差不超過± 0.2 ℃，常用于測量特定工業環境的露點溫度。β伏特效應露點溫度傳感器具有體積小、精度高的優勢，但其使用的放射性β粒子對人體有害。
電學式露點溫度傳感器指標如表3所示。

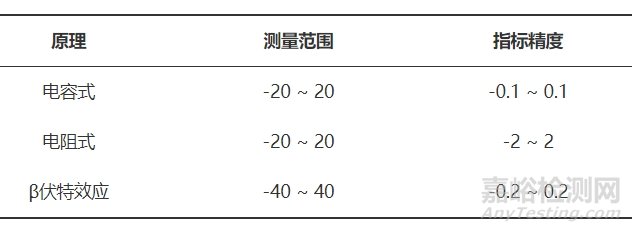

表3 電學式露點溫度傳感器指標單位：℃
Tab.3 Index of electrical dew point temperature sensor
1.4 熱學式露點溫度傳感器
熱學式露點溫度傳感器利用露點產生時引起的熱學參數變化進行傳感檢測。熱學式露點溫度傳感器可分為熱電式、干濕球式等。
1.4.1 熱電式露點溫度傳感器
熱電式露點溫度傳感器的工作原理為：當待測氣流通過耦合芯片時，耦合芯片中2個單元之間的溫度將發生不同改變，測量被測空氣在通過芯片時所產生的溫差，推導出被測空氣的濕度。熱電式露點溫度傳感器結構如圖10所示。

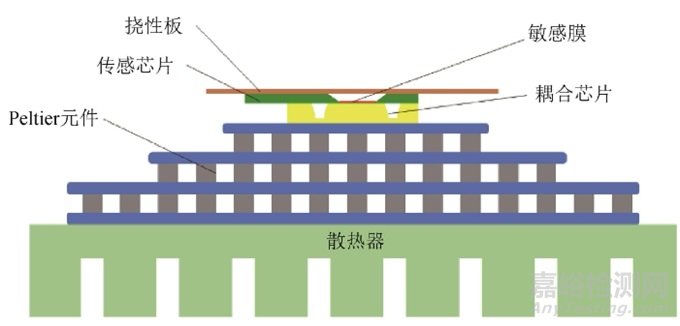

圖10 熱電式露點溫度傳感器結構圖
Fig.10 Structural diagram of thermoelectric dew point temperature sensor
Jensen O M等人［113］報道了一種測量材料樣品平衡相對濕度和平衡露點溫度的新方法。Ancey P等人［114］設計了應用于冷凝水預防檢測的新型傳感器。Lang W等人［115］報道了一種特別適用于高濕度條件下的濕度測量方法。Kunze M等人［116-117］報道了一種基于熱學原理檢測氣體中水蒸氣露點溫度的新方法，露點溫度可低于環境溫度45 ℃，最大誤差不超過± 0.2 ℃。此外，Yan J等人［118］研制了基于濕敏薄膜覆蓋的露點溫度傳感器，此傳感器根據高溫流場的熱效應引起的溫度?時間曲線突變檢測露點。
熱電式露點溫度傳感器的一般測量范圍為5 ~ 20 ℃，測量誤差不超過± 0.2 ℃，通常用于測量工業環境的露點溫度。熱學式露點溫度傳感器的測量精度一般，響應時間較長，故應用受限。
1.4.2 干濕球露點溫度傳感器
干濕球露點溫度傳感器利用干球與濕球間的溫差實現露點溫度測量，當空氣濕度較高時，濕球上的水分蒸發較慢，濕球溫度較高，干球和濕球之間的溫差較?。划?dāng)空氣濕度較低時，濕球上的水分蒸發較快，濕球溫度較低，干球和濕球之間的溫差較大。根據溫差與濕度之間的關系，間接得出露點溫度。
Ueda M等人［119］研制了一種簡單的熱電干濕計，用于測量小容器中樣品的平衡濕度。Gates R S等人［120］進行了分量誤差分析，得出干球溫度和相對濕度的測量精度與計算露點溫度誤差的關系。分析結果表明露點溫度誤差在相對濕度小于50%時最大，并隨干球溫度成比例增加。
干濕球露點溫度傳感器的一般測量范圍為-40 ~ 40 ℃，測量誤差不超過± 1.5 ℃，通常用于測量工業環境的露點溫度。干濕球露點溫度傳感器成本低、結構簡單、維修方便，但是對使用條件要求較高，需要良好的通風環境。
熱學式露點溫度傳感器指標如表4所示。

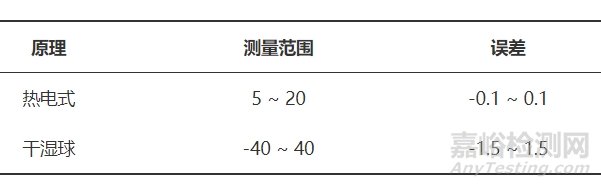

表4 熱學式露點溫度傳感器指標單位：℃
Tab.4 Index of thermal dew point temperature sensor
1.5 重量式露點溫度傳感器
重量式露點溫度傳感器的工作原理：待測氣流流經干燥劑，氣流中的水分被干燥劑吸收，精確稱取干燥劑吸收的水分質量，之后通過計算推導可以間接得出露點溫度。重量式露點溫度傳感器結構如圖11所示。

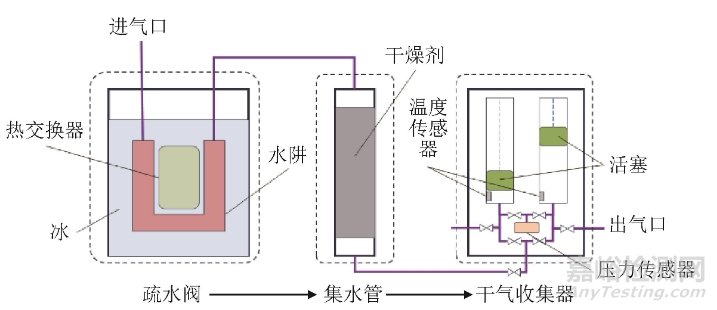

圖11 重量式露點溫度傳感器結構圖
Fig.11 Structural diagram of weight type dew point temperature sensor
Meyer C W等人［121-122］建立了一種測量壓縮氣體中飽和水含量的裝置。飽和器通過使流動的氣體與液態水保持平衡而使其加濕。然后利用重量濕度計測量潮濕氣體的水摩爾分?jǐn)?shù)，推導出露點溫度。
重量式露點溫度傳感器的一般測量范圍為-70 ~ 80 ℃，測量誤差不超過± 0.1 ℃，可作為濕度計量的基準，精度極高，但測量過程相對繁瑣，響應極慢，且需要精密保養，不適用于現場測試。
1.6 化學式露點溫度傳感器
化學式露點溫度傳感器的工作原理：待測氣體與器件上的特定物質產生反應，利用原料消耗量或新生成產物量計算所消耗的水分量，間接得出露點溫度?；瘜W(xué)式露點溫度傳感器可分為庫侖式、色譜?質譜式等。
1.6.1 庫侖式露點溫度傳感器
庫倫式露點溫度傳感器基于電化學方法，待測氣體中的水在電解池中發生氧化還原反應，直至水分全部耗盡。依據法拉第電解定律，電解產物質量與電解耗電量成正比，也與被測水分的質量成正比，通過對耗電量的測量可以間接計算得出露點溫度。結構如圖12所示。

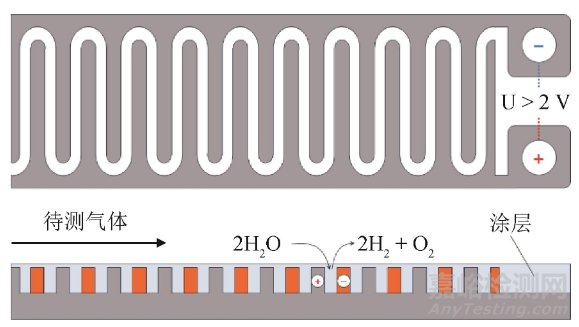

圖12 庫侖式露點溫度傳感器結構圖
Fig.12 Structural diagram of Coulomb dew point temperature sensor
Detjens M等人［111-112］利用微型平面庫侖傳感器，在氫氣、氮?dú)狻⒑?、氧化亞氮和合成空氣等氣體中測量微量濕度。庫侖式露點溫度傳感器主要測量范圍為-90 ~ -15 ℃，測量誤差不超過± 2 ℃，通常用于測量工業混合氣體的露點溫度。庫侖式露點溫度傳感器結構簡單、成本較低，適用于低濕度環境以及含有腐蝕性氣體環境中的露點溫度測量，缺點是精度較低。
1.6.2 色譜?質譜式露點溫度傳感器
色譜?質譜式露點溫度傳感器的工作原理：待測氣體中的水分與特定化學物質反應后，利用分析儀將樣品組分?jǐn)?shù)據轉變?yōu)橄鄳?yīng)的電信號，從而間接計算得到露點溫度。Løkken T V等人［124］利用色譜原理進行露點溫度測量，該方法測量有機混合氣體的露點精度較高。色譜?質譜式露點溫度傳感器的一般測量范圍為-70 ~ 10 ℃，測量誤差不超過± 2 ℃，通常用于測量工業混合有機氣體的露點溫度。色譜?質譜式露點溫度傳感器穩定性高、耐用性好，適用于測量有機混合氣體與低濕度氣體的露點溫度，但是對待測氣體特定反應的化學物質要求嚴格，且精度較低。
化學式露點溫度傳感器指標如表5所示。

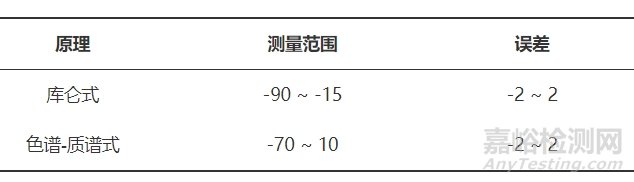

表5 化學式露點溫度傳感器指標單位：℃
Tab.5 Index of chemical dew point temperature sensor
2、 露點溫度傳感器的應用
露點溫度傳感器已被應用于氣象監測、工業制造、農業生產、醫療診斷等領域中。Pirrotta S等人［126］利用光學式露點溫度傳感器進行大氣與海洋結構監測，為氣象研究提供了可靠的參考。早期露點溫度傳感器在有機混合物氣體檢測領域應用較為廣泛，Trampe D B等人［4］、Brown A S等人［8］、Ishida K等人［27］分別采用冷鏡式、圖像式、QCM露點溫度傳感器對有機混合物氣體的露點溫度進行測量。露點溫度是風洞試驗中的重要參數，聶偉等人［15-16］、Nowak J L等人［19］利用光譜式露點溫度傳感器實現了風洞試驗中露點溫度寬范圍、快響應、高穩定性測量。Hadjiloucas S等人［127］利用光學式露點溫度傳感器輔助農業生產，通過監測農作物生長環境濕度，使種植者能夠快速制定灌溉策略。Brengelmann G L等人［1］利用光學式露點溫度傳感器進行汗液檢測，輔助醫生監測病人代謝情況。Jachowicz R等人［84］、Esmaeilzadeh H等人［55］分別利用QCM式與電學式露點溫度傳感器進行特定生物氣體的檢測，助力醫藥/病理成分分析。
隨著科技的不斷發展，前沿領域?qū)β饵c(diǎn)溫度測量提出了更高要求。高溫氣冷堆監測領域中，需要在200 ℃、0.1 ~ 7 MPa的環境下，對30 ~ 90 ℃的露點溫度進行測量；油氣田有機混合物檢測領域中，需要在20 ~ 80 ℃、0.1 ~ 6 MPa的環境下，對30 ~ 40 ℃的露點溫度進行測量；燃料電池研制領域中，需要在在-40 ~ 150 ℃、0.1 ~ 0.4 MPa的環境下，對40 ~ 95 ℃的露點溫度進行測量。上述領域?qū)β饵c(diǎn)溫度測量范圍及環境條件提出了新的要求，露點溫度傳感器需要在高溫高壓環境中，對高露點溫度進行測量，并滿足測量精度的要求。目前大部分傳統露點溫度傳感器很難直接在上述極端環境下實現測量，通常需要將高溫高壓的待測氣體轉換為常溫常壓氣體后再進行測量，雖能在一定程度上解決露點溫度測量問題，但轉換過程會不可避免地對待測氣體造成影響，降低測量結果的準確性；且需要使用復雜的轉換裝置，成本較高。
3、 總結與展望
介紹了光學式、諧振式、電學式、熱學式、重量式、化學式露點溫度傳感器的結構組成和工作原理，總結了各類露點溫度傳感器的優缺點，論述了露點溫度傳感器在環境監測、工業制造、生物醫學等領域中的應用現狀。隨著研究的不斷深入，露點溫度傳感器在小型化、集成化、智能化方面取得了很大進展。然而，新的機遇與諸多挑戰并存，要在實踐中得到廣泛應用，還有很長的路要走。下面對露點溫度傳感器未來的發展方向進行展望：
1） 在實現高精度測量的同時實現小型化。目前高精度露點溫度傳感器（例如MBW373型等）通常體積龐大，較為笨重，無法實現便攜化，不適用于現場環境測量；目前市場上流行的便攜式露點溫度傳感器（例如Vaisala DMT340型等）雖能應用于現場環境測量，但測量精度遠低于實驗室中標準儀器的測量精度。未來需要研制準確性高且體積較小、便攜性較好的露點溫度傳感器，以滿足現場環境中高精度測量的需求。
2） 實現極端環境下的高精度、高穩定性、高響應。目前，大部分傳統露點溫度傳感器的使用條件與測量指標很難滿足極端環境下露點溫度測量的要求，未來需要基于新材料研制能夠在極端環境下可靠工作的露點溫度傳感器，實現極端工況下的高精度露點測量。
參考文獻
BRENGELMANN G L， MCKEAG M， ROWELL L B. Use of dew?point detection for quantitative measurement of sweating rate［J］. Journal of applied physiology， 1975， 39（3）： 498-500.
JACHOWICZ R S. Dew point hygrometer with heat injection — principle of construction and operation［J］. Sensors and Actuators B： Chemical， 1992， 7（1-3）： 455-459.
JACHOWICZ R S， MAKULSKI W J. Optimal measurement procedures for a dew point hygrometer system［J］. IEEE Transactions on Instrumentation and Measurement， 1993， 42（4）： 828-833.
TRAMPE D B， ECKERT C A. A dew point technique for limiting activity coefficients in nonionic solutions［J］. AICHE journal， 1993， 39（6）： 1045-1050.
ARIAGNO R L， GLOTZBACH S F， BALDWIN R B， et al. Dew?point hygrometry system for measurement of evaporative water loss in infants［J］. Journal of Applied Physiology， 1997， 82（3）： 1008-1017.
HUDOKLIN D， BARUK?I? E， DRNOVŠEK J. Engaging frost formation in a chilled?mirror hygrometer［J］. International Journal of Thermophysics， 2008， 29： 1598-1605.
HUDOKLIN D， ŠETINA J， DRNOVŠEK J. Uncertainty evaluation of the new setup for measurement of water?vapor permeation rate by a dew?point sensor［J］. International Journal of Thermophysics， 2012， 33： 1595-1605.
BROWN A S， MILTON M J T， VARGHA G M， et al. Measurement of the hydrocarbon dew point of real and synthetic natural gas mixtures by direct and indirect methods［J］. Energy & Fuels， 2009， 23（3）： 1640-1650.
BAE Y K， HYUN D H. Effect of purging rate on the calibration of dew point sensor and the estimation of measurement uncertainty［J］. Applied Mechanics and Materials， 2014， 627： 161-167.
KOZLOV M G， KUSTIKOVA M A， TOMSKII K A. Optical hygrometer［J］. Measurement Techniques， 2005， 48（7）： 731-735.
BEREZIN A G， NADEZHDINSKII A I， PONUROVSKII Y Y， et al. Detection of moisture content in high?purity ammonia by means of diode?laser spectroscopy［J］. Applied Physics B， 2008， 90： 317-321.
CERNI T A. An infrared hygrometer for atmospheric research and routine monitoring［J］. Journal of Atmospheric and Oceanic Technology， 1994， 11（2）： 445-462.
KOGLBAUER G， WENDLAND M. Water vapor concentration enhancement in compressed humid nitrogen， argon， and carbon dioxide measured by Fourier transform infrared spectroscopy［J］. Journal of Chemical & Engineering Data， 2008， 53（1）： 77-82.
UNDERWOOD R， GARDINER T， FINLAYSON A， et al.An improved non?contact thermometer and hygrometer with rapid response［J］. Metrologia， 2017， 54（1）： 9-15.
NIE W， XU Z， KAN R， et al. Development of a dew / frost point temperature sensor based on tunable diode laser absorption spectroscopy and its application in a cryogenic wind tunnel［J］. Sensors， 2018， 18（8）.
NIE W， LIN X， RAO G， et al. Development and validation of a laser?absorption?based method for in?situ and high?precision water vapor dew point temperature measurement［J］. Infrared Physics & Technology， 2022， 123.
KHELIFA N. Effect of measurement of dew point temperature in moist air on the absorption line at 1 392.53 nm of water vapor［J］. International Journal of Optics， 2019.
LI Q， WANG X， YANG H， et al. Research on water vapor release and adsorption mechanism to improve the measurement of dew point humidity sensor［J］. IEEE Sensors Journal， 2021， 21（13）： 14666-14676.
NOWAK J L， GROSZ R， FREY W， et al. Contactless optical hygrometry in LACIS?T［J］. Atmospheric Measurement Techniques Discussions， 2022， 15（13）： 4075-4089.
MATSUMOTO S. Development of measurement simulation of the laser dew?point hygrometer using an optical fiber cable［C］// Advanced Sensor Systems and Applications II. SPIE， 2005， 5634： 111-122.
MATSUMOTO S. A new type of dynamic optical dew?point sensor using a laser diode and an optical fiber cable［C］// Sensors. IEEE， 2005.
MATHEW J， SEMENOVA Y， FARRELL G. Photonic crystal fiber interferometer for dew detection［J］. Journal of Lightwave Technology， 2011， 30（8）： 1150-1155.
KOSTRITSKII S M， DIKEVICH A A， KORKISHKO Y N， et al. Dew point measurement technique utilizing fiber cut reflection［C］// Optical Sensors 2009. SPIE， 2009， 7356： 380-387.
CHEN G Y， WU X， KANG Y Q， et al. Ultra?fast hygrometer based on U?shaped optical microfiber with nanoporous polyelectrolyte coating［J］. Scientific Reports， 2017， 7（1）.
LIMODEHI H E， MOZAFARI M， AMIRI H， et al. Multi?channel fiber optic dew and humidity sensor［J］. Optical Fiber Technology， 2018， 41： 89-94.
WEREMCZUK J， WAWRZYNIAK Z， JACHOWICZ R S. A new method of super?cooled water recognition in dew point hygrometer by morphology?based image processing［J］. Sensors and Actuators A： Physical， 2004， 111（2-3）： 240-244.
ISHIDA K， KOSAKA M， MONDE M. Dew and frost points measurements and estimation for residual gases in high?pressure hydrogen［C］// ASME / JSME Thermal Engineering Joint Conference. 2011.
SHAPIRO A P， DEAN A J. Quartz crystal microbalance dewpoint sensor for natural gas［J］. Internal Standardization and Calibration Architectures for Chemical Sensors， 1999， 3856： 148-159.
JOUNG O J， KIM Y H. Dew point measurement for organic vapor mixture using a quartz crystal sensor［J］. Sensors and Actuators B： Chemical， 2006， 113： 335-340.
KWON S Y， KIM J C， CHOI B I. Recognition of supercooled dew in a quartz crystal microbalance dew?point sensor by slip phenomena［J］. Metrologia， 2007， 44（5）： 37-43.
KWON S Y， KIM J C， CHOI B I. Accurate dew?point measurement over a wide temperature range using a quartz crystal microbalance dew?point sensor［J］. Measurement Science and Technology， 2008， 19（11）.
NIE J， MENG X F， WANG S， et al. Dew point measurement using a sensitive circuit type of dew point sensor［J］. Appl. Math Inf. Sci.， 2012， 6（3）： 863-868.
WANG S， MENG X， WANG G， et al. Study on wet sensitive characteristics of Colpitts oscillation circuit［C］// 2nd International Conference on Electronic & Mechanical Engineering and Information Technology. Atlantis Press， 2012： 1927-1931.
NIE J， MENG X F， XU L J， et al. Dew point measurement using a quartz crystal sensor［C］// 2013 IEEE International Instrumentation and Measurement Technology Conference （I2MTC）. IEEE， 2013： 41-44.
WANG G， ZHANG W， WANG S， et al. A quartz crystal microbalance dew point sensor without frequency measurement［J］. Review of Scientific Instruments， 2014， 85（11）.
NIE J， MENG X. Dew point and relative humidity measurement using a quartz resonant sensor［J］. Microsystem Technologies， 2014， 20： 1311-1315.
NIE J， MENG X. Microscopic verification of sensitive circuits of a quartz resonator applied in dew point recognition［J］. Microsystem Technologies， 2015， 21： 641-647.
YANG Y， MENG X， WANG Q. Optimization of dew point sensitive structure based on a quartz resonant sensor［C］// 4th International Conference on Information Technology and Management Innovation. Atlantis Press， 2015： 1211-1216.
NIE J， LIU J， MENG X. A new type of fast dew point sensor using quartz crystal without frequency measurement［J］. Sensors and Actuators B： Chemical， 2016， 236： 749-758.
LIN N， MENG X， NIE J. Dew point calibration system using a quartz crystal sensor with a differential frequency method［J］. Sensors， 2016， 16（11）.
LI N， MENG X， NIE J. Note： a dual?channel sensor for dew point measurement based on quartz crystal microbalance［J］. Review of Scientific Instruments， 2017， 88（5）.
NIE J， LIU J， MENG X. Dew point fast measurement in organic vapor mixtures using quartz resonant sensor［J］. Review of Scientific Instruments， 2017， 88（1）.
NIE J， LIU J， LI N， et al. Dew point measurement using dual quartz crystal resonator sensor［J］. Sensors and Actuators B： Chemical， 2017， 246： 792-799.
LIN N， NIE J， MENG X. Research on the frequency stability of a bonded QCM for dew point measurement［J］. Microsystem Technologies， 2017， 23： 3653-3659.
LI N， MENG X， NIE J， et al. A QCM dew point sensor with active temperature control using thermally conductive electrodes［J］. IEEE Sensors Journal， 2018， 18（14）： 5715-5722.
NIE J， MENG X， LI N， et al. Active temperature control of quartz resonant dew point sensors based on dual surface cooling［J］. Sensors and Actuators B： Chemical， 2018， 256： 1-6.
TIAN J， MENG X， NIE J， et al. High accuracy frequency extraction based on sigma?delta ADC applied in resonant dew point sensor［J］. Measurement， 2018， 119： 77-84.
LIU J， NIE J， MENG X. Note： Temperature?frequency calibration method based on spectral analysis for QCR dew point sensor［J］. Review of Scientific Instruments， 2018， 89（6）.
NIE J， MENG X， LI N. Quartz crystal sensor using direct digital synthesis for dew point measurement［J］. Measurement， 2018， 117： 73-79.
LI N， MENG X， NIE J， et al. Structure optimization and performance evaluation of dew point sensors based on quartz crystal microbalance［J］. IEEE Sensors Journal， 2017， 18（3）： 1016-1022.
LI N， HUANG Q， NIE J， et al. Dew point measurements using montmorillonite （MTT） and molybdenum disulfide （MoS2） coated QCM sensors［J］. Sensors and Actuators B： Chemical， 2019， 279： 122-129.
NIE J， HUANG Q， LI N， et al. Swelling characteristics and application of two?dimensional materials on hydrophilic quartz crystal resonant dew point sensor［J］. Sensors and Actuators B： Chemical， 2019， 298.
NIE J， MENG X， LIN L. High?accuracy quartz crystal resonance DP instrument［J］. IEEE Transactions on Industrial Electronics， 2019， 67（9）： 8026-8033.
LI N， WANG G， BAI X， et al. Effect of quartz crystal thermal stress on its performance in active temperature control quartz crystal microbalance dew point sensors［J］. Sensors and Actuators B： Chemical， 2022， 369.
ESMAEILZADEH H， SU J， JI S， et al. An ultrasensitive acoustic wave resonator device enabled by gluing a replaceable micropillar film［J］. Microsystem Technologies， 2019， 25： 4151-4161.
VETELINO K， STORY P R， GALIPEAU D W.A comparison of SAW and optical dew point measurement techniques［C］// Ultrasonics Symposium， 1995. Proceedings. IEEE， 1995.
GALIPEAU D W， STROSCHINE J D， Snow K A， et al. A study of condensation and dew point using a SAW sensor［J］. Sensors and Actuators B： Chemical， 1995， 25（1-3）： 696-700.
ETELINO K A， STORY P R， MILEHAM R D， et al. Improved dew point measurements based on a SAW sensor［J］. Sensors and Actuators B： Chemical， 1996， 35（1-3）： 91-98.
GALIPEAU D W， STORY P R， VETELINO K A， et al. Surface acoustic wave microsensors and applications［J］. Smart Materials and Structures， 1997， 6（6）.
HOUMMADY M， BONJOUR C， COLLIN J， et al. Surface acoustic wave （SAW） dew point
HANSFORD G M， FRESHWATER R A， EDEN L， et al. Lightweight dew? / frost?point hygrometer based on a surface?acoustic?wave sensor for balloon?borne atmospheric water vapor profile sounding［J］. Review of Scientific Instruments， 2006， 77（1）.
TAKEDA N， CARROLL P， TSUKAHARA Y， et al. Trace moisture measurement in natural gas mixtures with a single calibration for nitrogen background gas［J］. Measurement Science and Technology， 2020， 31（10）.
MAHDAVI M， MEHDIZADEH E， POURKAMALI S. Piezoelectric MEMS resonant dew point meters［J］. Sensors and Actuators A： Physical， 2018， 276： 52-61.
WANG T， GUAN Y， PANG J， et al. An accurate dew point sensor based on MEMS piezoelectric resonator and piecewise fitting method［J］. Sensors and Actuators B： Chemical， 2022， 370.
MAY E F， EDWARDS T J， MANN A G， et al. Development of an automated phase behaviour measurement system for lean hydrocarbon fluid mixtures， using re?entrant rf / microwave resonant cavities［J］. Fluid Phase Equilibria， 2001， 185（1-2）： 339-347.
MAY E F， EDWARDS T J， MANN A G， et al. Dew point， liquid volume， and dielectric constant measurements in a vapor mixture of methane + propane using a microwave apparatus［J］. International Journal of Thermophysics， 2003， 24： 1509-1525.
UNDERWOOD R J， CUCCARO R， BELL S， et al. A microwave resonance dew?point hygrometer［J］. Measurement Science and Technology， 2012， 23（8）.
TAO J， LUO Y， WANG L， et al. An ultrahigh?accuracy miniature dew point sensor based on an integrated photonics platform［J］. Scientific reports， 2016， 6（1）.
CHEN Z， JIN M C， ZHEN C. Humidity sensors with reactively evaporated Al2O3 films as porous dielectrics［J］. Sensors and Actuators B： Chemical， 1990， 2（3）： 167-171.
KRUTOVERTSEV S A， TARASOVA A E， KRUTOVER TSEVA L S， et al. Integrated multifunctional humidity sensor［J］. Sensors and Actuators A： Physical， 1997， 62（1-3）： 582-585.
BAGLIO S， CASTORINA S， SACCO V， et al. Dew?point relative humidity CMOS microsensors［C］// Sensors. IEEE， 2004： 103-106.
SAVALLI N， BAGLIO S， CASTORINA S， et al. Integrated CMOS dew point sensors for relative humidity measurement［C］// Smart Structures and Materials 2004： Smart Electronics， MEMS， BioMEMS， and Nanotechnology. SPIE， 2004， 5389： 422-430.
VOROBETS G I， ZHUK O P， ILARIONOV O E， et al. Measurement of air humidity inside electronic devices［J］. Instruments and Experimental Techniques， 2001， 44（2）： 266-268.
JACHOWICZ R， WEREMCZUK J. Sub?cooled water detection in silicon dew point hygrometer［J］. Sensors and Actuators A： Physical， 2000， 85（1-3）： 75-83.
WEREMCZUK J， GNIAZDOWSKI Z， ?YSKO J M， et al. Optimization of semiconductor dew point hygrometer mirrors surface temperature homogeneity［J］. Sensors and Actuators A： Physical， 2001， 92（1-3）： 10-15.
WEREMCZUK J. Silicon dew point hygrometer model［C］// IMTC 2001. Proceedings of the 18th IEEE Instrumentation and Measurement Technology Conference. Rediscovering Measurement in the Age of Informatics （Cat. No. 01CH 37188）. IEEE， 2001， 3： 1823-1837.
WEREMCZUK J， GNIAZDOWSKI Z， JACHOWICZ R， et al. Temperature distribution model for the semiconductor dew point detector［C］// Optoelectronic and Electronic Sensors IV. SPIE， 2001， 4516： 174-180.
WEREMCZUK J. Water molecules and heat transfer modeling in silicon dew point hygrometer［J］. IEEE Transactions on Instrumentation and Measurement， 2002， 51（6）： 1223-1227.
JACHOWICZ R， WEREMCZUK J， PACZESNY D， et al. Fast dew?point hygrometer for laryngology applications［C］// Sensors. IEEE， 2004： 1488-1491.
JACHOWIEZ R， J WEREMCZUK J， PACZESNY D， et al. Sensors system and operation algorithm for humidity and temperature measurements inside human nose and human throat［C］// Sensors. IEEE， 2005.
JACHOWICZ R， WEREMCZUK J， TARAPATA G. Transepidermal water loss sensor based on fast dew point hygrometer［J］. Sensors and Actuators A： Physical， 2005， 123： 7-11.
WEREMCZUK J， TARAPATA G， PACZESNY D， et al. Fast dew point hygrometer with silicon integrated detector — optimization of dynamic properties［J］. Sensors and Actuators A： Physical， 2006， 132（1）： 195-198.
PACZESNY D， TARAPATA G， WEREMCZUK J， et al. Autocalibration of dew point hygrometer based on integrated semiconductor detector［C］// Instrumentation & Measurement Technology Conference. IEEE， 2007： 1-4.
WEREMCZUK J. Dew / Frost point recognition with fingerprint sensor［C］// Instrumentation & Measurement Technology Conference. IEEE， 2007： 1-3.
MÜNDLEIN M， VALENTIN B， CHABICOVSKY R， et al. Comparison of transepidermal water loss （TEWL） measurements with two novel sensors based on different sensing principles［J］. Sensors and Actuators A： Physical， 2008， 142（1）： 67-72.
WEREMCZUK J. Dew / frost point recognition with impedance matrix of fingerprint sensor［J］. IEEE Transactions on Instrumentation and Measurement， 2008， 57（8）： 1791-1795.
JACHOWICZ R S， WEREMCZUK J， PACZESNY D， et al. A MEMS?based super fast dew point hygrometer — construction and medical applications［J］. Measurement Science and Technology， 2009， 20（12）.
WEREMCZUK J， IWASZKO R， JACHOWICZ R. The method of water molecules counting during condensation process in the dew point detector［J］. Sensors and Actuators B： Chemical， 2012， 175： 137-141.
JACHOWICZ R， TARAPATA G， PACZESNY D， et al. Influence of the top dielectric layer on interdigitated capacitive dew point detector operation［J］. Procedia Engineering， 2015， 120： 1120-1123.
MARZ?CKI M， JACHOWICZ R， TARAPATA G. Multilayer inkjet printed dew point hygrometer［J］. Sensors and Actuators B： Chemical， 2018， 264： 76-83.
SELMA R， TARAPATA G， MARZ?CKI M. Comparison of absolute and relative air humidity sensors fabricated with inkjet printing technology［C］// Photonics Applications in Astronomy， Communications， Industry， and High?Energy Physics Experiments 2015. SPIE， 2015， 9662： 1251-1260.
TARAPATA G， MARZ?CKI M， SELMA R， et al. Novel dew point hygrometer fabricated with inkjet printing technology［J］. Sensors and Actuators A： Physical， 2016， 247： 641-646.
KHAN A U， ISLAM T， AKHTAR J. An oscillator?based active bridge circuit for interfacing capacitive sensors with microcontroller compatibility［J］. IEEE Transactions on Instrumentation and Measurement， 2016， 65（11）： 2560-2568.
SCHÖNBERG J N， KONDRASHOV V， PROKHOROV A， et al. Capacitive humidity and dew?point sensing： influence of wetting of surface?attached polymer monolayers on the sensor response［J］. Sensors and Actuators B： Chemical， 2016， 222： 87-94.
STEHLE J， AMBACHER O， SAMARAO A， et al. Study of a silicon parallel plate capacitor as a dew point sensor［C］// Sensors. IEEE， 2016： 1-3.
STEHLE J， SAMARAO A K， YAMA G， et al. Development of a silicon?only capacitive dew point sensor［J］. IEEE Sensors Journal， 2017， 17（22）： 7223-7230.
SIDDIQUI A， MAHBOOB R， ISLAM T. A passive wireless tag with digital readout unit for wide range humidity measurement［J］. IEEE Transactions on Instrumentation and Measurement， 2017， 66（5）： 1013-1020.
KUMAR S， ISLAM T， RAINA K K. Study of long term drift of aluminum oxide thin film capacitive moisture sensor［J］. IEEE Transactions on Device and Materials Reliability， 2018， 18（2）： 180-188.
DARIO C. A method to obtain precise determinations of relative humidity using thin film capacitive sensors under normal or extreme humidity conditions［J］. Journal of Cultural Heritage， 2019， 37： 166-169.
NIE J， WU Y， HUANG Q， et al. Dew point measurement using a carbon?based capacitive sensor with active temperature control［J］. ACS applied materials & interfaces， 2018， 11（1）： 1699-1705.
ISLAM T， TEHSEEN Z， KUMAR L. Highly sensitive thin‐film capacitive sensor for online moisture measurement in transformer oil［J］. IET Science， Measurement & Technology， 2020， 14（4）： 416-422.
LEE S W， KIM S， CHOI B I， et al. Calibration of RS41 humidity sensors by using an upper‐air simulator［J］. Meteorological Applications， 2021， 28（4）.
BURGASS R， CHAPOY A， DE OLIVEIRA CAVALCANTI FILHO V. Development of a new method for measurement of the water dew / frost point of gas［J］. Fluid Phase Equilibria， 2021， 530.
GRAICHEN H， RASCATI R， GONZALEZ R R. Automatic dew-point temperature sensor［J］. Journal of Applied Physiology， 1982， 52（6）： 1658-1660.
SEGINER I， ZLOCHIN I. Night-time greenhouse humidity control with a cooled wetness sensor［J］. Agricultural and Forest Meteorology， 1997， 85（3-4）： 269-277.
MONTROSS M D， DUNCAN G A， GATES R S. Development and testing of a low?cost condensation detection system［J］. Applied Engineering in Agriculture， 2006， 22（4）： 603-608.
SCARDACI V， COULL R， COLEMAN J N， et al. Carbon Nanotube network based sensors［C］// 2012 12th IEEE International Conference on Nanotechnology （IEEE?NANO）. IEEE， 2012： 1-3.
WU Y， GUO Q， YUAN W， et al. Research on water vapor measurement and removal methods for the spacecraft sealed cabin［C］// IOP Conference Series： Materials Science and Engineering. IOP Publishing， 2020， 793（1）.
LINKE M， PRAEGER U， MAHAJAN P V， et al. Water vapour condensation on the surface of bulky fruit： some basics and a simple measurement method［J］. Journal of Food Engineering， 2021， 307.
LINKE M， PRAEGER U， NEUWALD D A， et al. Measurement of water vapor condensation on apple surfaces during controlled atmosphere storage［J］. Sensors， 2023， 23（3）.
DETJENS M， HÜBERT T， TIEBE C， et al. Coulometric trace humidity measurement in technical gases［J］. Review of Scientific Instruments， 2018， 89（8）.
TIEBE C， DETJENS M， BANACH U， et al. Measurement uncertainty of coulometric trace humidity sensors［J］.TM?Technisches Messen， 2018， 85（12）： 746-753.
JENSEN O M. A method for high accuracy determination of equilibrium relative humidity［J］. Sensors and Actuators A： Physical， 2012， 181： 13-19.
ANCEY P， GSCHWIND M， VANCAUWENBERGHE O. New concept of integrated Peltier cooling device for the preventive detection of water condensation［J］. Sensors and Actuators B： Chemical， 1995， 27（1-3）： 303-307.
LANG W， GLOSCH H， BILLAT S， et al. Humidity measurement by dynamic dew?point detection［C］// Transducers'03. 12th International Conference on Solid?State Sensors， Actuators and Microsystems. Digest of Technical Papers （Cat. No. 03TH8664）. IEEE， 2003， 2： 1864-1866.
KUNZE M， GLOSCH H， EHRBRECHT B， et al. Thermal dewpoint sensing： a new approach for dewpoint detection and humidity sensing［C］// 2007 IEEE 20th International Conference on Micro Electro Mechanical Systems （MEMS）. IEEE， 2007： 119-122.
KUNZE M， MERZ J， HUMMEL W J， et al. A micro dew point sensor with a thermal detection principle［J］. Measurement Science and Technology， 2011， 23（1）.
YAN J， WANG H， ZHENG Y， et al. A novel dew point measurement system based on the thermal effect of humidity sensitive thin film［J］. Measurement， 2022， 187.
UEDA M， HARAGUCHI M， YAGI Y. A simple thermoelectric psychrometer formeasurement of equilibrium humidity［J］. Drying Technology， 1991， 9（4）： 875-881.
GATES R S. Technical notes： dew point temperature error from measuring dry bulb temperature and relative humidity［J］. Transactions of the ASAE， 1994， 37（2）： 687-688.
MEYER C W， HODGES J T， HYLAND R W， et al. The second?generation NIST standard hygrometer［J］. Metrologia， 2010， 47（3）： 192-207.
MEYER C W， HARVEY A H. Dew‐point measurements for water in compressed carbon dioxide［J］. AIChE Journal， 2015， 61（9）： 2913-2925.
MATSUGUCHI M， UNO T， YAMANAKA A， et al. Improvements in the long?term stability of a LiCl dew?point sensor using cross?linked porous poly （vinyl alcohol） film［J］. Sensors and Actuators B： Chemical， 2004， 97（1）： 74-80.
LØKKEN T V. Water vapour measurements in natural gas in the presence of ethylene glycol［J］. Journal of Natural Gas Science and Engineering， 2013， 12： 13-21.
BAKHOUM E G， CHENG M H M. High?accuracy miniature dew point sensor and instrument［J］. IEEE Sensors Journal， 2014， 15（3）： 1482-1488.
PIRROTTA S， GUGLIELMINO E. Optical psychrometer for relative humidity measurement in non?conventional environments［C］// Third European Workshop on Optical Fibre Sensors. SPIE， 2007， 6619： 343-346.
HADJILOUCAS S， IRVINE J， KEATING D A. Feedback dew?point sensor utilizing optimally cut plastic optical fibres［J］. Measurement Science and Technology， 2000， 11（1）.
來源：Internet
關于我們 聯系我們 營業執照 全國服務電話：400-818-0021 嘉峪檢測版權所有 備案號：京ICP備14047019號-2
京公網安備11010802046783號
