［摘要］ 針對車身用鋁合金板內部鉚釘缺陷特征提取難度大、缺陷類型與程度識別準確率低的問題，提出一種基于高斯卷積深度信念網絡與雙向長短期記憶網絡相結合的鉚釘失效缺陷診斷模型與檢測方法。首先，面向5 種鉚釘斷裂缺陷設計試件并搭建自動檢測系統，通過規劃和調整探頭姿態有效地降低提離效應對檢測信號的影響。其次，設計雙網絡融合診斷模型提取和學習多維度缺陷特征信息，解決檢測曲線中由時序變化特性和空間分布狀態表征的缺陷信息提取難題。實驗結果表明，與傳統卷積網絡及單一深度信念網絡相比，優化后算法診斷模型的平均準確率為99.85%，相比提升了14.54%，且具有良好的通用性和魯棒性，可實現鉚釘內部缺陷的在線診斷。
關鍵詞：鉚釘內部缺陷；檢測系統；模式識別；特征融合
前言
自沖鉚接技術被廣泛地應用于新能源汽車輕量化與飛機制造領域［1-2］。鋁合金板鉚接技術依然是減輕車身質量、提高設計強度的重要途徑之一［3］。由于該技術通過配合凹模與機械互鎖工藝來實現半空心鉚釘與鉚接板材之間的連接，因此，鎖緊部件的缺陷是評價鉚接質量的核心指標。而制造過程中鉚接工藝的復雜性以及使用過程中受外力、疲勞等因素影響，均會導致板材與鉚釘產生失效缺陷［4-5］。其中，半空心鉚釘是實施互鎖的核心部件，其斷裂缺陷導致的機械連接故障將直接影響系統結構的整體安全，因此檢測鉚釘失效狀態是避免事故發生的重要保障措施。
鉚接構件內部失效缺陷主要包含鉚接板內部斷裂與鉚釘斷裂缺損，其無損檢測方法包含射線透視檢測法、超聲波檢測法、渦流檢測法。其中，射線透視法利用數字射線成像技術來識別缺陷，Liu 等［6］基于低能量射線灰度值特性與對比度分布方法實現了對SiCf/SiC復合材料中鉚接孔邊緣微小缺陷的檢測。其缺點是射線的有害性和成像視角的局限性。超聲波法是根據聲波傳遞過程中材料缺陷對聲學性能造成的差異來檢測缺陷。Le等［7］基于超聲波法分析了雙層2024 鋁合金鉚接板鉚釘內部斷裂與腐蝕缺陷，系統探測概率達到90%。其缺點是接觸性測量和受材質表面粗糙度及粗顆粒反射波的影響。渦流檢測法通過檢測工件內渦流磁場的變化來探測缺陷，探測深層缺陷的靈敏度較高，非常適于鉚接結構內部缺陷檢測［8］。Janovec 等［9］應用渦流陣列技術檢測了Zlin 142機身的鉚接裂紋與腐蝕，對比驗證了不同激勵頻率下的檢測效果。相比于傳統渦流技術，脈沖渦流檢測（pulsed eddy current testing，PECT）技術能提供更豐富的深層缺陷特征信息，具有良好應用前景［10］。胡祥超［11］提出基于移相邏輯處理法的PECT結構方案，證明其對3 層鉚接鋁板矩形缺陷有更好的深層缺陷探測性能。Fu 等［12］針對提離效應補償問題，基于快速傅里葉變換分析各次諧波的動態變化軌跡，實現板材裂紋與腐蝕缺陷的有效檢測。目前，對車身鉚釘失效缺陷研究較少，對其不同斷裂形式進行模擬、分析、開發自動檢測系統可拓展鉚接缺陷檢測的內容。
深度學習算法非常適于缺陷特征的提取與診斷，目前在軸承［13］、電路故障［14］等方面取得良好的檢測效果，成為檢測領域的研究熱點［15］，同時也應用到鉚接缺陷領域。Xie 等［16］提出鉚接區域分類網絡（RRCNet）識別鉚接點，將視場注意力單元與卷積神經網絡（convolutional neural networks，CNN）相結合，實現飛機表面鉚釘頭平齊測量，最大標準差為0.005。Amosov 等［17］基于YOLO 網絡和模糊算法對不同圖像視角下飛機鉚接缺陷信息做識別與評價；模擬了鉚釘帽基部和中間部位的斷裂缺陷，基于CNN 和單層長短期記憶網絡（long short-term memory，LSTM）識別4 類缺陷的超聲波信號，識別率為96.25%［18］。文獻［19］中設計出一種通用深度學習網絡來估計鉚接鋁板的斷裂位置與程度。目前，鉚釘內部缺陷的特征提取與分類識別方法尚不完善，相比外部缺陷診斷更具挑戰性，其研究對于評價內部鉚接質量及故障溯源具有重要的工程實用價值。
本文中針對鋁合金板內部鉚釘失效缺陷，提出高斯卷積深度信念網絡（Gaussian convolutional deep belief network，GCDBN）和雙向長短期記憶網絡（bidirectional long short-term memory，Bi-LSTM）相結合的鉚釘斷裂缺陷檢測方法與診斷模型。首先，基于脈沖渦流設備與六軸工業機器人完成檢測數據在線采集和處理。其次，根據多層檢測曲線的時序變化特性和空間分布狀態，采用多層特征融合方法將GCDBN 與Bi-LSTM 有機結合，綜合利用各層網絡多維度特征信息提取方法，提升檢測模型對時序信息所蘊含的缺陷特征進行學習、記錄和預測的綜合能力，同時基于粒子群優化（particle swarm optimization，PSO）算法優化求解模型參數，避免陷入局部最優。最后，通過比較單一深度信念網絡、CNN、GCDBN 以及GCDBN-LSTM 等模型的識別結果，證明了本方法具有更優的檢測性能與識別準確率。
1、鉚釘缺陷類型與檢測系統架構
1.1 鉚釘缺陷類型與試件制作
輕量化鋁合金車身在鉚接過程中，由于鉚釘鑄造缺陷、板材性能、鉚接工藝參數不匹配、鉚接設備及配套模具疲勞磨損等原因，引發鉚釘出現失效缺陷，導致鉚釘與板材之間難以產生充分的塑形變形，從而影響機械互鎖結構性能，使得多層鉚接結構在外界載荷下易產生局部疲勞斷裂與連接失效。此外，使用過程中環境因素也會損壞鉚接結構，導致鉚釘產生區域性缺陷。針對上述鉚釘缺陷檢測需求，選取鋼制半空心鉚釘與3 層總厚度為8 mm 的5052鋁合金板材（其中2 塊厚度為3 mm，1 塊為2 mm）來制作缺陷鉚接試件，鉚釘總長L 為11.5 mm、釘帽直徑D 為7.5 mm、釘身直徑d 為5.2 mm，中空柱體直徑Φ 為3.2 mm，長度為7.2 mm，如圖1（a）所示。圖1（b）對比了鉚接前后半空心鉚釘?shù)慕Y(jié)構部位。試件模擬了5 類常見的鉚釘斷裂失效缺陷，分別是釘腳（圓柱面底部）一字裂紋和十字裂紋、鉚釘軸向分布斷裂、徑向分布斷裂和橫向截面斷裂，如表1 所示。圖2 為正常鉚釘與各種缺陷鉚釘對應的內部鉚接示意圖（不代表其實際內部鉚接狀態）及釘腳鉚扣形狀。

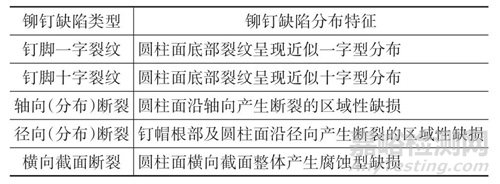

表1 鉚釘缺陷類型與分布特征
圖1 半空心鉚釘尺寸與結構說明

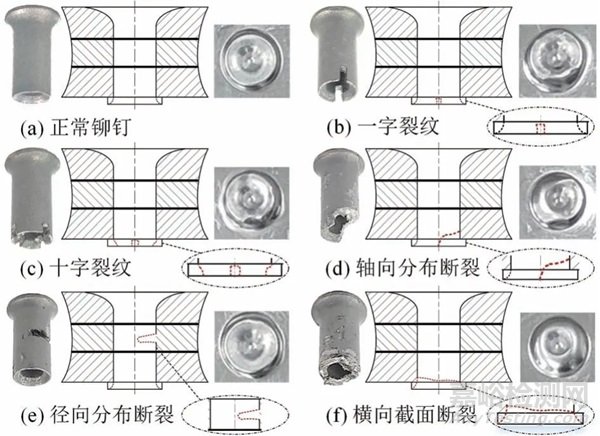

圖2 正常與缺陷鉚釘鉚接示意圖及鉚扣形狀
針對上述缺陷，制作了大量鉚接試件，其總長為255 mm，寬度為110 mm，板上共有3 行5 列鉚釘，鉚釘水平間距為40 mm，垂直間距為30 mm，包含正常鉚釘、不同類型與程度的缺陷鉚釘。同時保證鉚接板與鉚釘帽的外觀無任何缺損（不含輕度劃痕）。缺陷程度將根據裂紋長度與分布范圍界定，并綜合考慮制造與后期使用過程中可能發生的失效情況，如表2所示。圖3從正面、背面和側面展示了一塊典型的鉚接試件。其中，第3列（#7、#8、#9）為3個無缺陷鉚釘，其余12 個為不同缺陷類型與程度的鉚釘。由側面圖可知，板體具有一定彎曲弧度，用來模擬實際鉚接車身的曲面。

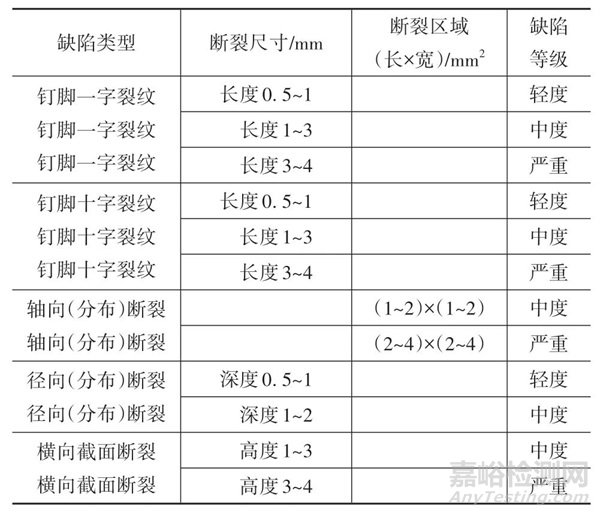

表2 鉚釘缺陷類型與失效程度
圖3 典型的鉚接試件
1.2 鉚釘缺陷檢測系統架構
本系統包括渦流檢測模塊、機器人模塊、同步控制模塊、數據處理模塊和缺陷檢測模塊5 個模塊，如圖4所示。

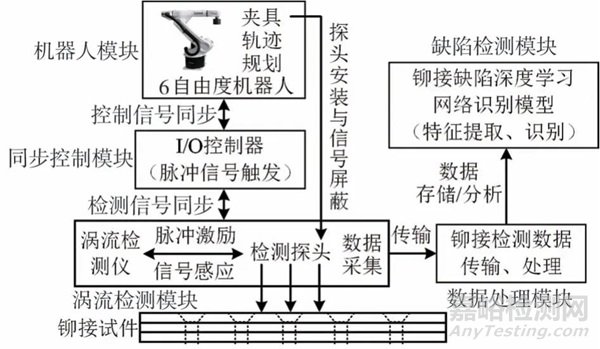

圖4 檢測系統架構圖
（1）渦流檢測模塊
主要包括脈沖渦流檢測儀和檢測探頭，負責缺陷的數據采集與檢測工作。其一端與同步控制模塊相連實現設備啟停，另一端與數據處理模塊相連用于數據傳輸。
（2）機器人模塊
由一套非導磁性傳感器夾具與6 自由度機器人系統組成，如圖5 所示。其中，傳感器夾具可屏蔽系統末端的金屬構件；機器人系統用于規劃探頭掃查路徑并自動完成掃查。首先，測量試件上鉚釘?shù)奈恢门c姿態，然后調整探頭運動姿態使探測平面始終平行于板上對應掃查點所在曲面的切平面，令二者保持恒定的掃查距離以降低提離效應，如圖6 所示。掃查分3排完成，每排包含5個鉚釘，如圖7所示。

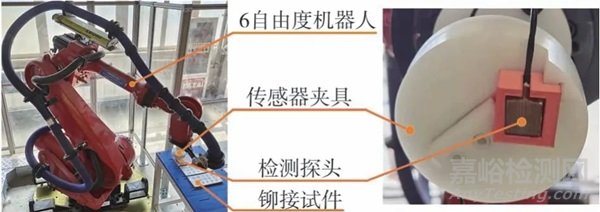

圖5 機器人檢測模塊
圖6 檢測探頭的掃查方式

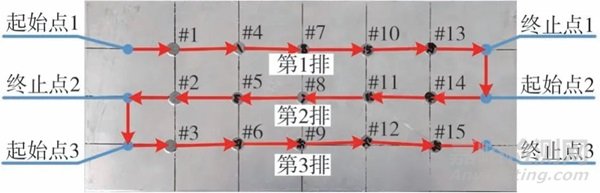

圖7 投影到鉚接板上的掃查路徑
（3） 數據處理模塊
主要負責傳輸、存儲渦流檢測模塊的信號數據并進行濾波降噪、數據截?cái)嗯c分割等工作，構建出每個鉚釘?shù)男畔⑻卣鲾?shù)據集。首先，按照時序依次采集14次瞬時感應電壓信號。圖8（a）給出了第1排鉚釘檢測信號曲線，此時掃查速度為8 mm/s。其次，將采集信號依次劃分為1~14 層，第1 層曲線的檢測時間為152.57 μs。此后合理選擇基準信號對采樣數據進行基準適配。圖8（b）是以各層第10 個采樣點為基準得到的適配曲線，每段凸起區間對應單個鉚釘?shù)臋z測特征信息。適配過程會改變部分曲線位置，但不影響其一致性。最后，基于分割算法提取單個鉚釘檢測信息，如圖9 所示；并對鉚釘?shù)臋z測曲線進行加權歸一化處理。

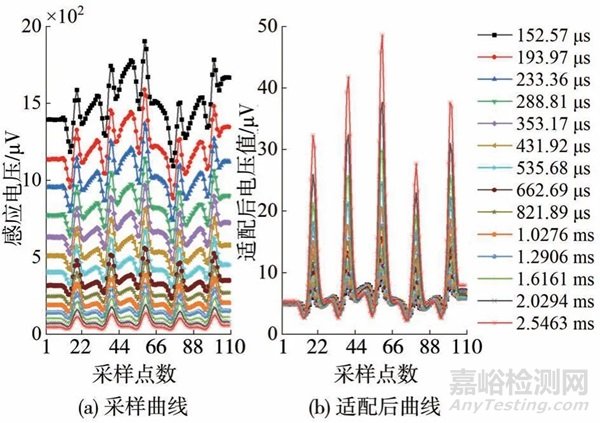

圖8 不同時序下采樣與適配數據曲線

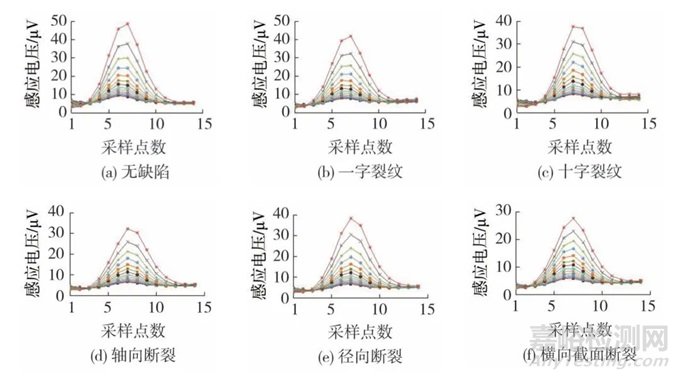

圖9 單個正常鉚釘與缺陷鉚釘?shù)牟蓸訑?shù)
（4） 缺陷檢測模塊
采用高斯卷積深度信念網絡與雙向長短期記憶網絡作為鉚釘缺陷檢測與診斷的數學模型，完成缺陷的特征提取與自學習，并進行分類識別。
2、改進型卷積深度信念網絡模型
采用高斯卷積深度信念網絡與自適應PSO 算法，初步構建缺陷檢測模塊中的診斷網絡模型。
2.1 高斯卷積深度信念網絡
卷積受限玻爾茲曼機（convolution restricted Boltzmann machine，CRBM）是一種基于能量函數的無監督模型［20］。多個CRBM 堆疊可組成卷積深度信念網絡。常規CRBM 可通過引入高斯可見單元（替換原有二值可見單元）處理實值數據［21］，通過構建高斯CRBM 結構（GCRBM）拓展出GCDBN 結構［22］，更適于處理和分析鉚釘缺陷數據。
圖10 中GCRBM 結構由可見層V、隱藏層H 和池化層P 組成。其中，可見層的高斯可見單元維度用DV×DV表示。隱藏層單元為H1， H2， …， HQ，維度用DH×DH表示，通過維度為DW×DW的卷積濾波器與可見單元相連。隱藏層的輸出采用了概率最大池化操作［22］，池化層各單元用矩陣DP×DP表示。

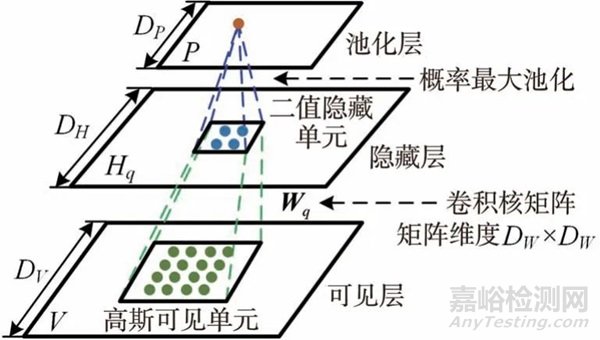

圖10 GCRBM結構
GCRBM結構的能量函數定義為
式中：v 和h 分別為可見單元和隱藏單元狀態向量；c和b 為對應單元偏置參數；W 為卷積核矩陣；l 和i 為行號，m和j為列號；q為隱藏單元序號。
由式（1）可得GCRBM的條件概率分布：
式中：*為卷積操作；σ 為激活函數；G 為高斯分布函數；矩陣
中元素
為
。
此外，GCRBM采用對比散度算法調整權重。
2.2 自適應PSO算法優化GCDBN模型
若將兩個GCRBM 結構堆疊構成GCDBN 模型，為避免隨機初始化權重降低學習效率以及局部最優解等問題，采用非線性PSO算法優化各層初始權重。在迭代前期應采用較大權重以便全局尋優，后期應適當減小權值來加快算法收斂到最優解。所采用的非線性權重調整方法為
式中：x 為慣性權重；xm為x 最大值；xn為x 最小值；k為迭代次數；km為最大迭代次數。
圖11 以首個GCRBM 結構為例，給出算法的優化流程。將粒子種群的適應度函數值定義為
圖11 PSO優化第1層GCRBM流程圖
式中：N 為樣本總數；H 和L 為樣本矩陣總行數和列數；
和
分別為序號為k 的數據樣本和樣本重構數據的第r行第s列元素。
3、GCDBN-Bi-LSTM 缺陷診斷模型
圖8 和圖9 描述的渦流檢測信號提供了鉚釘在時間-空間上分布的序列特征信息。因此，考慮引入雙向長短期記憶網絡來提升識別準確率。
3.1 雙向長短期記憶網絡
LSTM 包含選擇性記憶單元和特有的“門”結構［23］，作為單向傳輸網絡對前向時間序列有較強的特征提取能力。Bi-LSTM 是由正向和逆向傳輸?shù)腖STM 連接組成，如圖12 所示，可處理時間序列中過去和未來的數據信息，二者共同作用來提取時序信息特征，比LSTM 更有利于對多層檢測數據進行全面綜合的缺陷特征分析、記錄和預測。在時刻t，Bi-LSTM計算公式為

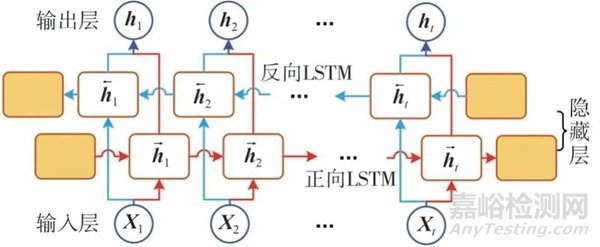

圖12 Bi-LSTM結構圖
式中：t表示時刻；Ford、Back 分別代表正向和逆向傳播過程；
和
為前向和反向LSTM 網絡隱藏層輸出；h 為隱藏層狀態；X 為網絡輸入序列；c 為記憶單元輸出狀態；Wt為t時刻權重矩陣。
3.2 GCDBN-Bi-LSTM 模型構建
在缺陷識別過程中，不僅要分析各層數據在空間分布上的陣列關系，還要研究其在時間測度上的變化規律。鑒于Bi-LSTM 擅長綜合時序數據在過去和未來的分布特征以及良好的全局性，故將Bi-LSTM與GCDBN相互融合來提升識別率。
為保留原始數據中的特征信息，采用多層特征融合的方法將GCDBN中各個GCRBM結構的輸出數據以及原始樣本數據信息，通過維度變換轉化為列向量并行輸入到Bi-LSTM 進行缺陷識別，其模型結構如圖13所示，維度變換公式為

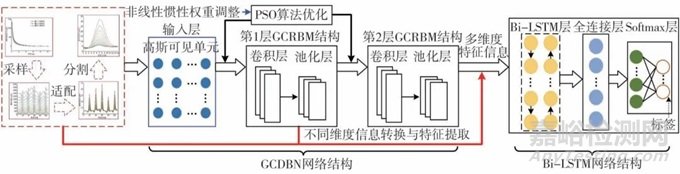

圖13 GCDBN-Bi-LSTM 結構
式中：X1、X2、X3分別為原始數據矩陣與雙GCRBM 輸出數據矩陣經維度轉換后的向量；zk為各矩陣中第k列元素；n為對應矩陣的總列數。
經過變換與融合后的數據維度為1 892，再結合Bi-LSTM 對融合信息中的時序變化特性和空間分布狀態（即時-空序列特征）進行學習和識別?；跓o監督貪婪學習方法逐次訓練GCRBM 結構，逐層傳遞信息特征來提高模型學習能力。完成GCDBN 訓練后，對Bi-LSTM 做有監督訓練，將交叉熵函數作為訓練損失函數，引入Adam 優化器實現學習率自適應調整，提高模型整體訓練效率。
4、實驗研究及性能分析
4.1 構建數據集
根據缺陷檢測系統所述方法采集試件上各類鉚釘檢測數據并進行處理，歸一化因子設為1.05。由此構建的數據集包括6 種狀態類型和3 種缺陷等級，合計3 713 組檢測數據，如表3 所示。將其中2 740 組數據用作訓練集，其余數據作為測試集。

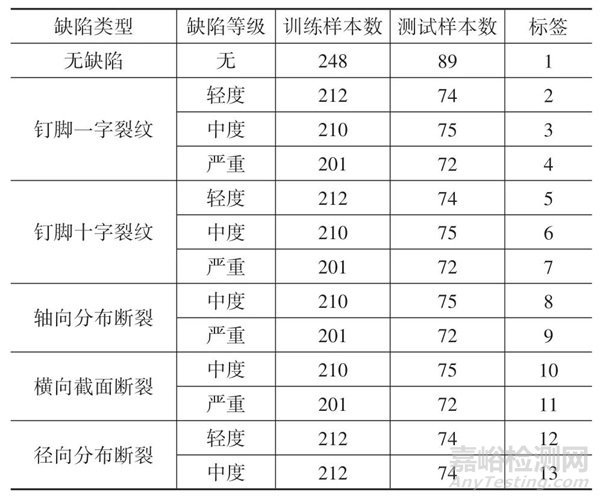

表3 鉚釘檢測數據集及標簽
4.2 基于GCDBN與LSTM 模型的實驗對比分析
GCDBN 中雙層GCRBM 結構參數如表4 所示，Bi-LSTM 神經元個數設為70。采用PSO 算法優化GCRBM 初始參數。粒子種群數設為15，迭代次數為120，慣性權重因子x最大值為0.9、最小值為0.4，學習因子f1和f2均設為2。經120 次迭代后，其適應度函數曲線逐漸下降并保持穩定，如圖14所示。

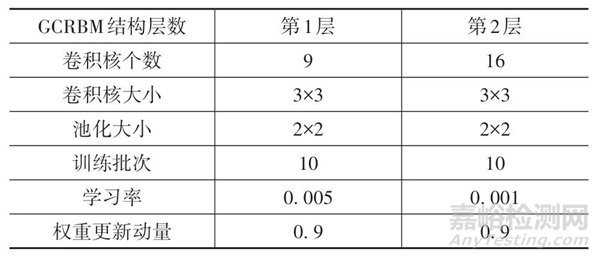

表4 雙層GCRBM 結構的參數

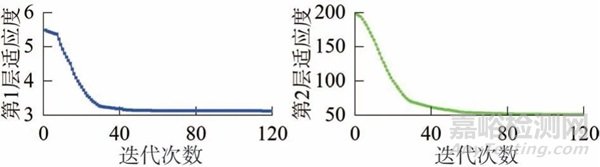

圖14 雙層GCRBM結構的適應度函數曲線
為綜合評價GCDBN-Bi-LSTM 模型性能，將其與GCDBN、LSTM、GCDBN-LSTM 做對比分析。首先，所有模型采用同一訓練集和測試集，最大訓練次數設為1 800 次。圖15 為訓練損失函數曲線，均衰減下降至穩定狀態。其中，LSTM 收斂速度和穩定值最差；GCDBN 收斂速度最快，但穩態損失值較高，為0.498；GCDBN-Bi-LSTM 收斂速度優于GCDBNLSTM，且損失值更低（分別為0.047 和0.084）；基于PSO 優化的GCDBN-Bi-LSTM 損失值最低（為0.033），收斂速度僅次于GCDBN。其次，圖16 針對PSO 算法的有效性，對比分析了GCDBN-Bi-LSTM中第2 層GCRBM 的重構誤差曲線。顯然，優化后誤差值更快達到穩態值，表明所述模型具有更優訓練精度和更快收斂速度。

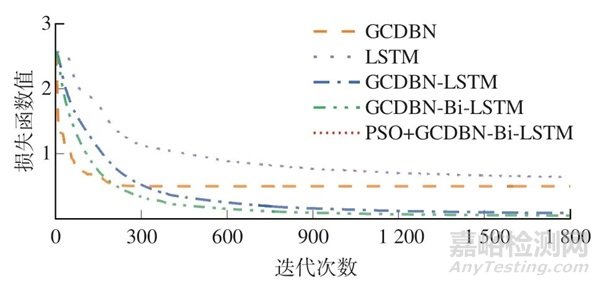

圖15 5種檢測模型的損失函數曲線
圖16 第2層GCRBM的重構誤差曲線
表5 為5 種模型對測試集的診斷結果。其中，GCDBN與LSTM 識別率分別為96%和87.87%，均有7 種錯判缺陷；GCDBN-LSTM 識別率為99%，3 種被錯判；GCDBN-Bi-LSTM 識別率升為99.28%，降低了對一字裂紋中度缺陷的誤判率；經PSO 算法優化后，總識別率可達99.9%，錯判率最低，在釘腳十字裂紋中僅有1 組樣本（輕度缺陷）被誤判為釘腳一字裂紋，其原因是缺陷等級偏小且與一字裂紋輕度缺陷較為相似。
表5 5種模型的實驗結果對比
4.3 其他網絡模型實驗對比分析
基于相同數據集，對DBN、CNN 網絡做多次訓練和測試，并與GCDBN-Bi-LSTM 進行比較。其中，DBN 模型由兩層RBM 堆疊而成，隱含層神經元個數為100，訓練批次為10，學習率為0.01；CNN 模型由兩層卷積層和兩層全連接層組成，池化層與卷積層相連，卷積核大小為3×3，訓練批次為10，學習率為0.05。
訓練前先對訓練集隨機排序，訓練后采用相同的測試集。將該過程重復10 次，其識別率見圖17。其中，DBN 平均識別率為85.31%，優于CNN 的82.89%，但識別穩定性較差；GCDBN-Bi-LSTM 識別率均保持在99%以上，最高可達99.49%，平均識別率為99.33%；經PSO 算法優化后，其平均識別率提升至99.85%，比DBN 和CNN 提升了14.54 和16.96個百分點，驗證了該模型具有更高的識別性能和魯棒性，可滿足實際鉚釘缺陷檢測需求。

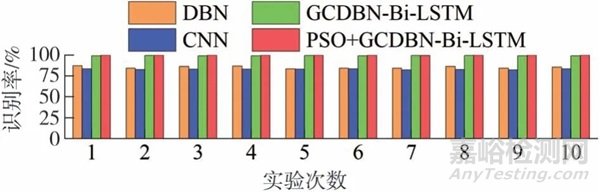

圖17 不同網絡模型的實驗結果對比
4.4 鉚釘缺陷在線檢測實驗
圖18 說明了鉚釘缺陷在線檢測流程。根據該流程，基于所述方法構建診斷模型，在中國汽車工業工程有限公司示范線上開展檢測實驗，對1 050個各類鉚釘采集樣本進行檢測識別，如圖19 所示。經反復測試與系統參數優化，最終可保證在線誤判率不高于0.5%，實現了鉚釘內部缺陷的在線診斷，驗證了所述自動檢測方法與系統的有效性與可行性，為車身鉚接缺陷檢測的實際應用奠定了良好的技術基礎。同時，該方法的檢測流程具有良好的通用性，可適用于不同規格鋁合金板及鋼鋁混合結構鉚接鉚釘?shù)娜毕輽z測與識別。
圖18 鉚釘缺陷在線檢測流程圖

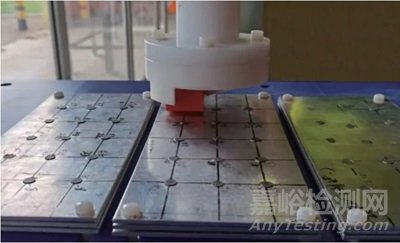

圖19 開展鉚釘缺陷檢測實驗
5、 結論
為實現車身用多層鋁合金板鉚釘內部斷裂缺陷的自動檢測與診斷，本文提出一種基于PSO 算法優化的GCDBN-Bi-LSTM 在線診斷模型與檢測方法。首先，以5 類常見鉚釘失效缺陷為檢測對象制作試件，采用脈沖渦流檢測法獲取包含時序變化特性和空間分布狀態的鉚釘檢測數據，采用適配、分割與歸一化算法來構建檢測數據集，提高了數據處理速度；針對鉚接板彎曲弧度問題，提出探測平面與掃查點曲面切平面保持平行的掃查方式，有效降低了提離效應影響。其次，基于多層特征融合方法將GCDBN和Bi-LSTM 相結合，通過提取和綜合多維度特征信息，來提升模型對時-空序列檢測信息中缺陷特征的學習和識別能力。實驗發現，PSO+GCDBN-Bi-LSTM 模型的平均識別率高達99.85%，相比DBN 和CNN提升了14.54和16.96個百分點，具有更高診斷準確率和魯棒性，驗證了模型的檢測性能更佳。最后，通過開展鉚釘缺陷在線檢測實驗，保證各種標簽的在線誤判率不高于0.5%，實現了鉚釘內部斷裂缺陷的高效在線檢測。該方法具有良好通用性和應用價值，后續將對車身等內部鉚接構件開展在線檢測實驗，來優化系統結構與性能參數。
參考文獻
［ 1 ］ LI D Z， CHRYSANTHOU A， PATEL I， et al. Self-piercing riveting-a review［J］. International Journal of Advanced Manufacturing Technology， 2017， 92：1777-1824.
［ 2 ］ 歲波， 都東， 常保華， 等. 輕型車身自沖鉚連接技術的發展［J］. 汽車工程， 2006， 28（1）：85-89.SUI B，DU D，CHANG B H，et al. A review on the development of self-piercing riveting technology for lightweight vehicle body［J］.Automotive Engineering， 2006， 28（1）：85-89.
［ 3 ］ 李永兵， 馬運五， 樓銘， 等. 輕量化多材料汽車車身連接技術進展［J］. 機械工程學報， 2016， 52（24）：1-23.LI Y B， MA Y W， LOU M， et al. Advances in welding and joining processes of multi-material lightweight car body［J］. Journal of Mechanical Engineering， 2016， 52（24）：1-23.
［ 4 ］ CHERAGHI S H. Effect of variations in the riveting process on the quality of riveted joints［J］. The International Journal of Advanced Manufacturing Technology， 2008， 39（11）：1144-1155.
［ 5 ］ ECKSTEIN J， ROOS E， ROLL K， et al. Experimental and numerical investigations to extend the process limits in self-pierce riveting［J］. American Institute of Physics， 2007， 907（1）：279-286.
［ 6 ］ LIU F F， LIU S P， ZHANG Q L， et al. Quantitative non-destructive evaluation of drilling defects in SiCf/SiC composites using low-energy X-ray imaging technique［J］. NDT & E International，2020， 116：102364.
［ 7 ］ LE M， KIM J， KIM S， et al. B-scan ultrasonic testing of rivets in multilayer structures based on short-time Fourier transform analysis［J］. Measurement， 2018， 128：495-503.
［ 8 ］ HE Y Z， LUO F L， PAN M C. Pulsed eddy current technique for defect detection in aircraft riveted structures［J］. NDT & E International， 2010， 43（2）：176-181.
［ 9 ］ JANOVEC M， SMETANA M， BUGAJ M. Eddy current array inspection of Zlin 142 fuselage riveted joints［J］. Transportation Research Procedia， 2019， 40：279-286.
［ 10 ］武新軍， 張卿， 沈功田. 脈沖渦流無損檢測技術綜述［J］. 儀器儀表學報， 2016， 37（8）：1698-1712.WU X J， ZHANG Q， SHEN G T. Review on advances in pulsed eddy current nondestructive testing technology［J］. Chinese Journal of Scientific Instrument， 2016， 37（8）：1698-1712.
［ 11 ］胡祥超. 集成渦流無損檢測系統設計與關鍵技術研究［D］. 長沙：國防科學技術大學， 2012.HU X C. Research on key technologies and design of integrated eddy current nondestructive testing system［D］. Changsha：National University of Defense Technology， 2012.
［ 12 ］FU Y W， LEI M L， LI Z X， et al. Lift-off effect reduction based on the dynamic trajectories of the received-signal fast Fourier transform in pulsed eddy current testing［J］. NDT & E International， 2017（87）：85-92.
［ 13 ］SHAO H D， JIANG H K， ZHANG H Z， et al. Rolling bearing fault feature learning using improved convolutional deep belief network with compressed sensing［J］. Mechanical Systems and Signal Processing， 2018， 100：743-765.
［ 14 ］YAN Hao， PENG Y M， SHANG W J， et al. Open-circuit fault diagnosis in voltage source inverter for motor drive by using deep neural network［J］. Engineering Applications of Artificial Intelligence， 2023， 120：105866.
［ 15 ］TERCAN H， MEISEN T. Machine learning and deep learning based predictive quality in manufacturing：a systematic review［J］. Journal of Intelligent Manufacturing， 2022， 33：1879-1905.
［ 16 ］XIE Q， LU D N， HUANG A Y， et al. RRCNet：rivet region classification network for rivet flush measurement based on 3-D point cloud［J］. IEEE Transactions on Instrumentation and Measurement， 2020， 70：1-12.
［ 17 ］AMOSOV O S， AMOSOVA S G， IOCHKOV I O. Detection and recognition of manufacturing defects of rivet joints by their video images using deep neural networks［C］. International Multi-Conference on Industrial Engineering and Modern Technologies（Far-EastCon）， 2019：1-4.
［ 18 ］AMOSOV O S， AMOSOVA S G， IOCHKOV I O. Defects detection and recognition in aviation riveted joints by using ultrasonic echo signals of non-destructive testing［J］. IFAC-PapersOnLine，2021， 54（1）：484-489.
［ 19 ］EBRAHIMKHANLOU A， DUBUC B， SALAMONE S. A generalizable deep learning framework for localizing and characterizing acoustic emission sources in riveted metallic panels［J］. Mechanical Systems and Signal Processing， 2019， 130：248-272.
［ 20 ］LEE H， GROSSE R， RANGANATH R， et al. Convolutional deep belief networks for scalable unsupervised learning of hierarchical representations［C］. Proceedings of the 26th Annual International Conference on Machine Learning， 2009：609-616.
［ 21 ］SALAKHUTDINOV R， HINTON G. Using deep belief nets to learn covariance kernels for gaussian processes［C］. Proceedings of Advances in Neural Information Processing Systems， 2008，20：1249-1256.
［ 22 ］SHAO H D， JIANG H K， ZHANG H Z， et al. Electric locomotive bearing fault diagnosis using a novel convolutional deep belief network［J］. IEEE Transactions on Industrial Electronics，2018， 65（3）：2727-2736.
［ 23 ］HOCHREITER S， SCHMIDHUBER J. Long short-term memory［J］. Neural Computation， 1997， 9（8）：1735-1780.
