1、 引言

隨著電子產品往小型化、集成化的方向發展，特別是異質集成（如2.5D封裝）、多芯片模組（如SiP）等封裝的發展，使得元器件的無損失效定位變得愈發困難。對于開封后的器件，當芯片表面金屬化密集、金屬化層數變多時，OBIRCH及EMMI可能無法進行準確定位。為了解決這些新的問題，可以采用鎖相紅外熱成像技術，利用紅外線的穿透力以及鎖相技術的降噪能力，極大地提高了分析的靈敏度。

2、 鎖相紅外熱成像系統工作原理

圖1是鎖相紅外熱成像系統的工作原理圖，鎖相放大系統通過對待測器件進行周期性（flock-in）的加電，使其表面熱輻射信號產生周期性的變化，這些熱輻射輸入信號會被紅外相機收集，此時相機接收圖像有兩個：一是熱幅值分布圖，用于定位器件的熱點，二是熱點被相機檢測到的時間延遲（相位圖），可以判斷出熱點所在的深度。通過鎖相分析系統的優化，紅外熱成像顯微鏡能夠在表面上檢測幾微K的局部溫度調制。其靈敏度比起傳統穩態熱成像方法有二至三個數量級的提升。

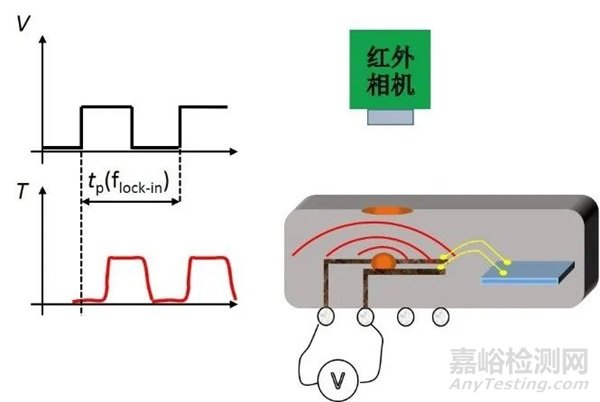

圖1 鎖相紅外熱成像應用原理圖

賽寶實驗室的紅外熱成像顯微鏡由HgCdTe（Mercury Cadmium Telluride）半導體材料紅外相機、中波紅外物鏡、探針臺、計算機、電動探針臺控制器、顯示屏等單元組成，其中，HgCdTe紅外相機測量光譜范圍為3µm~5µm，與芯片工作時產生的紅外輻射波段具有很好的匹配性，可探測低至uW級別的熱量。同時，可選的中波紅外物鏡頭倍率有0.29×、0.8×、4×、8×，能夠適應PCBA及大尺寸器件的失效定位。

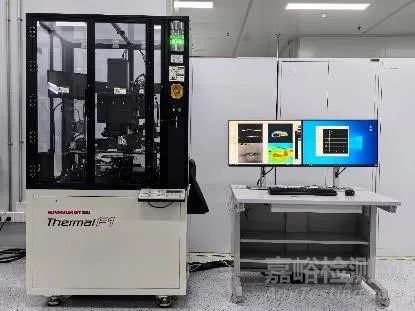

圖2 鎖相紅外熱成像系統構成

3、 案例分析

通過以往大量的應用，鎖相紅外熱成像技術已經成功應用于電源模塊短路、封裝殼體漏電、阻容感器件、PCBA等失效定位上，以下通過兩個典型案例進行分享。

案例一

鎖相紅外熱成像顯微鏡在低阻漏電情況中的優勢體現

在該案例中，已知某型號規格的功分器在老化試驗結束后上電失效，表現為高頻狀態輸出通道增益下降，通過內部目檢確認樣品未見明顯異常形貌。在隨后的電測中發現其RF與GND端口之間的I-V特性曲線均呈異常低阻特性。先后利用激光掃描顯微鏡（OBIRCH）、鎖定紅外熱成像尋找芯片上的失效點。利用FIB對樣品定位結果所指的電容進行剖面檢查，可見電容存在擊穿熔融燒毀形貌。

定位結果對比如圖3所示，電容FIB剖面結果如圖4所示。

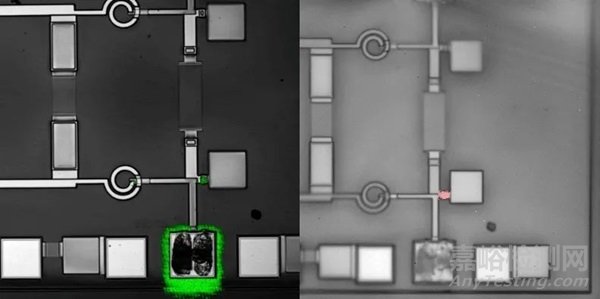

圖3 樣品OBIRCH（左）與鎖相紅外熱成像（右）

失效定位結果對比

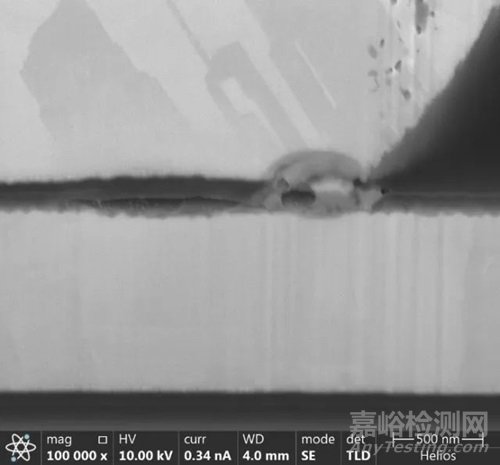

圖4 樣品電容FIB剖面結果

由該案例中OBIRCH和鎖相紅外熱成像顯微鏡效果圖對比可知，鎖相紅外熱成像顯微鏡結果圖雜點較少，且結果以熱點方式呈現，相較OBIRCH結果更為直觀精確。

 案例二

鎖相紅外熱成像封裝漏電定位的優勢體現

某芯片經高溫蒸煮可靠性試驗后在功能測試時端口漏電流超標，需要對漏電通道進行定位。將樣品進行功能鎖相紅外熱成像測試，經觀察發現：加電條件下該端口與相鄰端口引腳間存在熱點，漏電流大小為25µA。熱點定位結果如圖5所示。

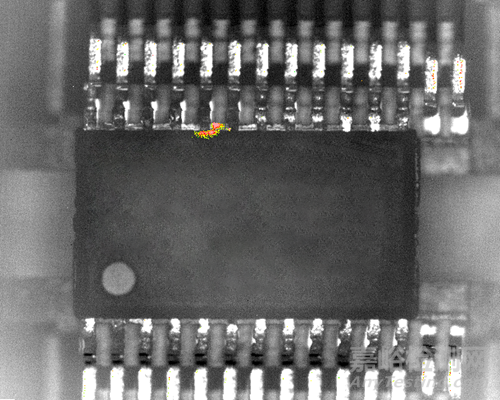

圖5 熱點定位結果

對定位結果進行成分檢查發現:紅外熱點位置存在Sn元素。端口間金相及EDS能譜圖如圖6、7所示。

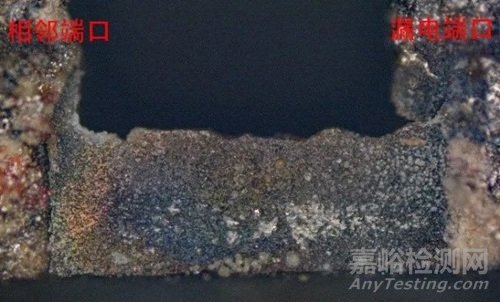

圖6 樣品端口間金相放大形貌

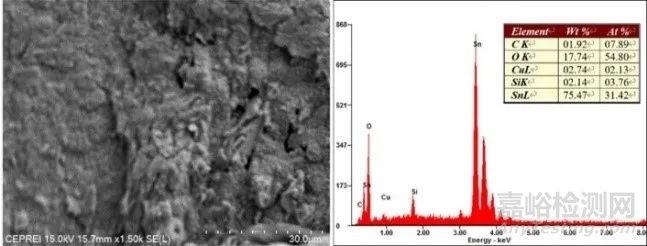

圖7 紅外熱點位置SEM放大形貌及EDS能譜圖

在該案例可見，鎖相紅外熱成像顯微鏡對芯片封裝的漏電流路徑具有優秀、精確的表征效果。

4、 總結

鎖相紅外熱成像技術在失效分析領域中的應用是失效分析行業中的重大創新，因其低噪聲，高精確度，高效率的優勢。在板級至芯片級的元器件無損失效分析領域能提供至關重要的信息幫助。同時，OBIRCH和鎖相紅外熱成像顯微鏡在失效分析流程中的共同應用能更好地確認失效位置，幫助失效分析工程師制定更好的實驗方案。除此以外，鎖相紅外熱成像顯微鏡利用相位信息在微米級深度定位功能方面還存在著開發研究的可能性，該功能未來將在多層存儲器芯片或者先進封裝器件的失效定位中有著巨大的應用前景。
