設計轉換，顧名思義，或通俗的理解，是將設計（研發端）轉向制造（運營端），但需要理解的是，并不是說運營端（某些時候部分同行可能會理解成僅僅是生產部）可以按SOP生產就算是完事了。另外，在與同行間接或直接交流設計轉換的話題時，常常提及到的還有轉換的時機，在什么階段進行。
法規的要求，在NMPA和FDA市場監管下，提及設計轉換要求的有：
1)GB/T 42061 idt ISO 13485的7.3.8；
組織應將設計和開發輸出向制造轉換的程序形成文件。這些程序應確保設計和開發輸出在成為最終生產規范前經驗證適合于制造并確保生產能力能滿足產品要求。
2)YY/T 0595應用指南里對7.3.8條款的解釋；
3)21CFR 820.30(h)
4)DESIGN CONTROL GUIDANCE FOR MEDICAL DEVICE MANUFACTURERS 的 H章節，（也可以理解成對21CFR 820.30(h)條款的解釋）；
除了法規標準的要求外，也還有一些相關的書籍有提到，如Marie B. Teixeira 團隊編寫的DESIGN CONTROL FOR THE MEDICAL DEVICE INDUSTRY。
過程 process
利用輸入實現預期結果的相互關聯或相互作用的一組活動
活動 activity
<項目管理>在項目中識別出的最小的工作項

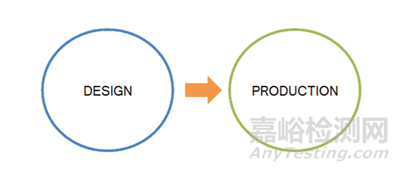

過程三要素圖
烏龜圖，個人的理解是在上述過程圖中進一步完善細化后而形成，形似烏龜而稱為烏龜圖（四肢+首尾+主體），如下圖所示。
烏龜圖示例
對于設計轉換活動來說：
烏龜?shù)腂ODY
第1步，確定我們的過程名稱是什么，是設計轉換。
第2步，確定我們的活動范圍是什么，是具體的某個項目要開始啟動設計轉換了，最終工作是完成設計轉換的評審，輸出設計轉換報告。
烏龜?shù)腍EAD
第3步，確定輸出是什么，什么是設計轉換的輸出，要輸出哪些東西，上邊提到最終工作是完成設計轉換的評審，評審內容是設計轉換的報告。設計轉換報告應包含哪些內容呢，可以往后看。
第4步，確定有哪些客戶，設計轉換的客戶一般是內部客戶，主要是供應鏈，包括：生產部、采購部、工程部、質量部、PMC；供應鏈團隊的要求是什么呢，繼續往后看。
第5步，確定客戶的要求是什么，假想你是供應鏈成員，你對設計轉換的結果會提哪些要求，最直接的莫過于我們生產員工能夠獨立生產制造出來。但僅僅是制造出來是不夠的，高質量、高效率，是大家都追求的。
對于生產部來說，是否是最終的操作SOP，員工是否都理解了每個生產步驟；-最終的生產SOP，包括生產流轉卡。
對于采購部來說，是否是最終的原材料技術要求，能不能買到符合項目要求的材料，供應商是否會存在原材料技術要求的偏差理解； 除了原材料，生產檢驗過程中工裝圖紙是否是完整最終的； -最終的原材料或輔料的技術標準，生產檢驗工裝的圖紙及技術要求。
對于工程部來說，研發過程中的生產/檢驗設備/工裝模具是否是OK的，是否是經驗證或確認的，生產過程中的失效模式是否已分析并得到解決；總不能完成設計轉換后的生產還出現這個設備故障那個設備缺失吧。-經驗收的生產/檢驗設備/工裝模具單/清單。
對于質量部來說，來料、制程、終檢是否是確定的，并經運行表明沒有理解偏差的，檢驗的結果是否是接受認可的，合格率是否達到預期目標；-最終的檢驗SOP，試生產的數據統計/合格率。
對于PMC來說，能不能按計劃來進行生產，原材料供應是否是滿足生產要求的；-BOM是否經審核并受控。
烏龜?shù)腡AIL
第6步，確定輸入是什么，做這個設計轉換活動的前提是什么。
完成產品定型后，不是輸出了DMR文件嘛，BOM表，生產/檢驗SOP，產品/工裝/夾具的圖紙，原材料的質量標準等；-法
人員，是否有足夠的人力資源可參與設計轉換；-人
物料，是否有足夠的物料供試生產； -料
設備，是否有可使用的設備供試生產；-機
設施/場地，是否有可滿足生產的場地/場所；-環
第7步，確定輸入的供應者是誰。
多數文件一般是由研發輸出，人員由生產部門提供，物料由采購部門采買，設備/設施由組織提供，缺少的由項目由向組織申請采購，不過一般都是在開發階段就已經購買的。
第8步，輸入的要求是什么，僅僅是有就夠了嗎？
文件要有質量，是指寫的清晰，一看即懂；人員需經培訓合格后上崗；物料需按體系要求進行出入庫； 設施/場地是否有潔凈要求，還是普通車間即可。
烏龜?shù)腖IMBS
第9步，做這個設計轉換時，是否有什么工作標準，它的制訂者是誰，是否有什么要求？
這里是指公司管理層確定的，不能改變的，一般是質量方針，質量手冊里的內容。
第10步，做這個設計轉換時，是否需要什么設施/設備，提供者是誰，要求是什么？
和上面提到的略有相同，不過這里一般指的是固定設施/場所，潔凈度/溫/濕度等要求。
第11步，做這個設計轉換時，是否需要什么培訓，誰來培訓，培訓有什么要求？
是指滿足客戶的要求，為了達到客戶的要求，需要做什么。
一般是指SOP的編制者對SPO的執行者進行的培訓。
第12步，做這個設計轉換時，是否有什么程序或者規定，誰制定的，有什么要求？
也是指滿足客戶的要求，一般含在質量管理體系中，如要做這個設計轉換，公司層面是否有相關的程序或制度規定這個活動應該怎么做，要做哪些事項等。
以上內容是個人首次運用烏龜圖進行設計轉換活動的分享，使用不對或不正確的地方，懇請指正。
總結：
設計轉換活動，結合PMP項目管理五大過程組：
1）啟動時，召集相關的同事（研發、供應鏈團隊）開設計轉換的啟動會，目的是告訴供應商團隊，我們研發已做好啟動設計轉換活動的準備了。
比如說，告訴供應鏈團隊，我們的DMR文件都已經受控了，設計驗證做完了，過程確認也通過了，物料、工藝是有保障的。
2）做好設計轉換活動的規劃，如設計轉換計劃表，包含要做的內容，預計多久/在什么時候做完，對應的責任人是誰等。編制好后，就可以找相關的負責人確認簽字了。（當然這個最好在啟動會上先拿出初稿過一遍，會后挨個找確認并簽字）
3）接下來說是實施了，人員確認，人員培訓，文件（BOM表，圖紙等）確認/轉交；根據需要進行產品的試生產了；
4）接著就是監控階段了，試生產的數據分析情況怎樣，PFMEA的驗證怎樣了，風險是否已經降低或提高，是否需要更新PFMEA。
5）最后就是收尾了，拿出數據，如試生產的質量數據，培訓的憑證，文件/更新的受控憑證等，再次召集相關的同事共同完成設計轉換活動的評審，若達到預期目標則通過設計轉換。結果一般會是通過的，不然一般不會召集評審，說的直白一點，明知可能通不過，召集開會干啥呢。
最后，再簡單說一下轉換的時機，（建議可以直接看前面提到的《淺談醫療器械設計開發轉換》，但稍不些不同觀點）
瀑布流模型中未提到設計轉換的概念，但結合什么是設計轉換，回到開頭，“是將設計（研發端）轉向制造（運營端）”。轉換應分2類，一類是新產品的研發，另一類是改進型產品的研發設計轉換。
改進型產品的設計轉換可以較早期就開始，因此是改進型的研發，人機料法環各方面是已經相對成熟的了。
新產品的設計轉換，應在完成設計驗證，過程確認活動中就可以啟動。因?yàn)橥瓿稍O(shè)計驗證，說明設計輸出滿足設計輸入，產品已經定型，DMR文件已經形成，并已進行了產品的試制（此時可能是研發帶著生產一起做驗證的樣品），為什么是在確認中就可以啟動進行呢？
確認分生產和設計的確認，生產的確認即過程確認，設計的確認即設計確認（臨床試驗），完成過程確認的OQ階段就可以啟動轉換活動了，因?yàn)镺Q已經通過，說明工藝是OK的；臨床試驗中進行是因?yàn)?，臨床產品本身就是由生產人員進行生產，最多是研發現場跟進，已經入組了部分，或30%，或40%樣子，如果正常臨床試驗，基本可以說明產品達到預期用途，即得到初步確認。
既已驗證，已初步確認，產品已定型，基本不會再改動了，此時正是設計轉換的時機，小批量試生產，一批或多批次，生產的過程的數據還可以拿來作為設計轉換通過的支持憑證。
