Tushar Sharma，作為J&J Medtech旗下Biosense Webster公司的專家，對脈沖場消融（PFA）導管的形狀、傳感器、電極以及設備設計進行了詳盡的技術解析。

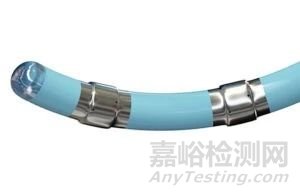

Biosense Webster Varipulse脈沖場消融（PFA）導管配備10個電極，專為單次心臟消融設計。[圖片由Biosense Webster提供］
Biosense Webster脈沖場消融（PFA）導管的設計和開發源自對心臟深入的理解與研究。
脈沖場消融通過破壞心臟細胞治療心房顫動，隔離異常電信號，防止心律不齊。PFA運用電場，經電穿孔過程在心肌壁形成永久性孔洞。PFA導管需貫穿左心房不同厚度的區域（2至6毫米），確保異常電信號完全隔離。
強生醫療技術公司Biosense Webster醫療事務高級總監Tushar Sharma表示：“針對心房顫動治療的肺靜脈隔絕術，我們通常需要能產生平均6毫米深病變的設備。”
他強調，確定目標深度是開發PFA導管的首要步驟，這直接決定了輸送能量至患者心臟組織所需電極的尺寸。
Sharma進一步解釋：“電極尺寸是關鍵，因?yàn)槲覀儽仨毟鶕?jù)目標深度來確定所需電壓，并確保電極尺寸與之匹配。此外，脈沖振幅、頻率、脈沖間的時間間隔以及脈沖數量等參數也至關重要。”

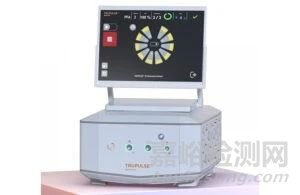

值得一提的是，Biosense Webster的Varipulse脈沖場消融平臺配備了先進的TruPulse多通道能量發生器。[圖片由Biosense Webster提供］
Sharma表示，Varipulse導管專利已于2024年3月遞交至美國食品藥品監督管理局申請審批。該導管采用專業設計，配備4毫米長電極，有效作用長度達3.5毫米。他拒絕披露該系統的電壓數據，以保持Biosense Webster脈沖場消融能量專利配方的機密性。
但他表示，電壓在確保細胞電穿孔永久性的同時，還需控制潛在熱損傷。
PFA治療雖非熱性，但高壓輸送仍可能引發熱副作用。因此，從能量發生器到導管尖端的整個系統設計需特別關注這一點。
Sharma指出，高壓輸送仰賴于單個組件的優化。他強調，脈沖場與射頻技術的核心差異在于，脈沖場消融設備需配備高壓基礎設施。
為控制熱量，PFA系統設計人員嚴格限制導管輸出電壓，并合理安排脈沖間隔，避免出現過熱。
他進一步解釋，脈沖場消融與熱能消融的關鍵區別在于其非熱能病變產生機制。Sharma解釋稱，“脈沖場消融通過增強細胞膜通透性，打破細胞平衡，最終導致細胞死亡。在脈沖方案設計上，關鍵要素包括電壓、電極、脈沖數及爆發數。保持細胞膜通透性是實現持久療效的關鍵。
最終，成功的關鍵在于精確組合脈沖參數，結合適宜的導管、發生器及繪圖或成像系統，以實現不可逆的治療效果。”
單電極導管為心臟科醫生提供了更多功能，醫生能夠靈活應對不同患者的解剖結構，并順利進入心臟的不同區域。而多電極或“單射”導管則能夠一次性消融更多組織，從而加快手術進程，簡化操作。設備開發商正在設計多種形狀和特征的單發PFA導管，包括環形、格子球形、氣球形、花籃形和花朵形等。
Biosense Webster的Varipulse導管采用環形設計，具備兩種工作模式：一是利用全部10個電極進行單次治療，二是選擇6個電極以集中能量。
Sharma表示，“這種設計充分發揮了單次治療的優勢，無需多點操作即可形成完整的治療環路。同時，環形導管不受心臟其他區域應用的限制，克服了花朵形或氣球形配置可能存在的局限。至于電極間距，一致性是關鍵。環形導管設計確保了在治療心臟不同部位時，電極間距始終保持恒定。”
1、PFA導管材料與正確的平衡

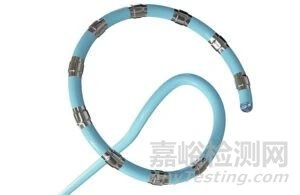

Biosense Webster公司的Varipulse脈沖場消融（PFA）導管，以激光切割的鎳鈦諾管材精制成環形設計，可在25毫米至35毫米的范圍內靈活調節。[圖片由Biosense Webster提供]
Biosense Webster采用激光切割技術，團隊利用鎳鈦諾的超彈性和形狀記憶特性，制造出了Varipulse PFA導管。這種導管在患者心臟內部署時，能夠卷曲成可收縮的環形。
Sharma表示：“鎳鈦諾不僅塑造了Varipulse導管的外形，更是其堅固的骨架。
該導管環形直徑可在25毫米至35毫米間靈活調整，介入心臟病專家只需通過導管手柄上的旋鈕便可輕松操作。這種設計確保了導管在不同心臟解剖結構下均能充分接觸組織（稍后將詳細介紹組織接觸），同時也簡化了導管在狹窄左心房?jī)?nèi)的操作。”
研究團隊需精心平衡導管材料與組件，確保它們具備雙向?qū)щ娦阅堋?/span>

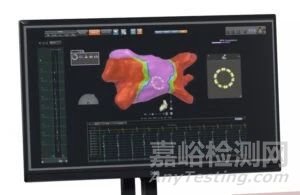

Biosense Webster公司的Carto 3 3D心臟繪圖系統[圖片由Biosense Webster公司提供]
“不要忘了，能量傳輸固然關鍵，但我們討論的不僅是能量問題，更涉及心臟電生理學和電解剖程序。因此，心電圖反饋是這項手術不可或缺的一環。在程序的映射過程中，需依賴用于能量傳輸?shù)南嗤姌O來確保電壓的穩定與信號質量的優良，這就要求在電極尺寸上實現精準平衡。”Sharma說，我們產品組合中的基礎設施正是基于這一平衡理念設計，當導管與Carto映像系統完美融合時，將呈現出卓越的信號質量，使醫生能夠準確獲取心電圖反饋，同時確保電壓和電極尺寸適宜，以實現脈沖場消融的不可逆效果。
2、組織接觸
Biosense Webster的ThermoCool SmartTouch SF導管配備了接觸力傳感器，專門用于精確測量心臟消融過程中的組織接觸情況。[圖片由J&J MedTech提供］
在傳統激光切割過程中，工件加熱使用的是脈沖寬度較長的連續波激。Sharma指出：“在Biosense Webster的PFA產品組合中，接觸傳感功能是其核心特性。我們堅信，接觸是成功消融脈沖場的關鍵要素。
Varipulse PFA導管具備接觸指示功能，能夠?qū)崟r(shí)反饋組織接觸情況，確保能量傳輸?shù)臏?zhǔn)確性。
而Thermocool SmartTouch SF雙能量導管和Omnypulse PFA/繪圖導管則更進一步，通過接觸力感應功能精確測量施加于組織的力度。SmartTouch SF導管可在脈沖場和射頻能量間靈活切換，適應不同治療需求；而Omnypulse導管則以其12毫米的大尖端和12個電極設計，消融更大范圍的區域。”
這些導管內置物理傳感器，能夠精確測量以克為單位的接觸力，而Varipulse導管則僅提供接觸與否的指示。
Sharma表示，“[Varipulse]導管的形狀獨特，在我們的產品組合中非常適合用于多電極設備。”
光器或脈沖激光器，通常需要幾個后加工步驟來提高工件質量。例如，零件通常需要去毛刺以去除渣滓或尖銳邊緣，還需要電拋光以去除氧化層并提高表面光潔度。
3、給設備設計師和工程師的建議
Sharma表示，盡管新技術令人振奮，但要不斷創新并邁向成功，仍需時間與持續的研究投入。
“在篩選過程中，數學公式和模擬扮演著關鍵作用。在微調過程中，需要從有效性和安全性的角度不斷評估，以確定最佳參數范圍。這既涉及數學與科學的精確計算，也需要綜合評估與微調不同的情況。”
當被問及給予醫療設備設計師和工程師的建議時，Sharma強調了他在職業生涯中的一點深刻體會：
“永遠不要僅從單一成分或部件的角度去看待問題。僅僅擁有一個優質的導管或發生器是遠遠不夠的，我們必須綜合考慮整體解決方案。因?yàn)樵谂R床手術中，多種技術會相互配合，協同工作。即使我們?cè)谀硞€(gè)方面已經取得了顯著進展，比如導管設計上的突破，但如果沒有整體解決方案的支持，我們也會裹足不前。因此，我們需要花時間去深入了解那些尚未滿足的需求。如果我們?nèi)狈ο嚓P(guān)領域的專業知識，就應該請合適的人來幫助我們解讀這些需求。這一點至關重要，因?yàn)橛袝r(shí)工程師可能難以理解醫學術語或醫生想要表達的觀點。所以，我們必須投入時間去了解臨床程序，理解醫生面臨的挑戰，也就是他們尚未滿足的需求，然后思考如何有效地解決這些問題。在我的職業生涯中，我深刻體會到解決方案最終必然是綜合方案。這是因?yàn)?，即使我們解決了某個部分的問題，如果其他部分仍然滯后，那么對未滿足需求就充滿了變數。因此，我們必須投入時間去深入理解集成解決方案的真正內涵。”
每一項新技術的研發都需要時間和深入的研究，而最終的成果往往是多種技術的融合與結合。”他進一步指出，“我們不僅要在技術上開展合作，更要在綜合解決方案的層面上進行協作。此外，通過與醫生的緊密合作和持續研究，我們還需要開發出適合實際應用的工作流程，這才是技術發展的真正意義所在。”
來源：Medtec醫療器械設計與制造
